公開番号2025082611
公報種別公開特許公報(A)
公開日2025-05-29
出願番号2023196060
出願日2023-11-17
発明の名称天板構造及びキャビネット
出願人株式会社LIXIL
代理人個人,個人,個人
主分類A47B 96/18 20060101AFI20250522BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】天板を容易にL型にすることができる天板構造及びキャビネットを提供する。
【解決手段】天板構造3は、水平方向に沿う第1方向Yに延びる第1辺31fを有し、平面視で略矩形に形成された第1天板本体31Aと、水平方向に沿うとともに第1方向Yと直交する第2方向Xに延びる第2辺31rを有し、第2辺31rが第1辺31fに直交するように配置され、平面視で略矩形に形成された第2天板本体31Bと、第1天板本体31Aの下方に配置され、第1辺31fの下側に配置された第1框材40Aと、第2天板本体31Bの下方に配置され、第2辺31rの下側に配置された第2框材40Bと、を備える。
【選択図】図1
特許請求の範囲【請求項１】
水平方向に沿う第１方向に延びる第１辺を有し、平面視で略矩形に形成された第１天板本体と、
水平方向に沿うとともに前記第１方向と直交する第２方向に延びる第２辺を有し、前記第２辺が前記第１辺に直交するように配置され、平面視で略矩形に形成された第２天板本体と、
前記第１天板本体の下方に配置され、前記第１辺の下側に配置された第１框材と、
前記第２天板本体の下方に配置され、前記第２辺の下側に配置された第２框材と、を備える天板構造。
続きを表示（約 650 文字）【請求項２】
前記第１框材は、前記第１辺の前記第１方向の略全長にわたって配置されている請求項１に記載の天板構造。
【請求項３】
キャビネット本体と、
前記キャビネット本体の上側に設置される請求項１または２に記載の天板構造と、を備えるキャビネット。
【請求項４】
前記キャビネット本体は、
鉛直面に沿って配置され、前記天板構造を支持する支持板を備え、
前記支持板には、上端部から下方に凹む凹部が形成され、
前記凹部の内部には、前記第１框材が配置可能である請求項３に記載のキャビネット。
【請求項５】
前記支持板は、
前記キャビネット本体の前記第１方向の一方側に配置され、前記第２方向に沿う第１背板と、
前記キャビネット本体の前記第１方向の他方側に配置され、前記第２方向に沿う第１前板と、を備え、
前記第１背板及び前記第１前板に、それぞれ前記凹部が形成されている請求項４に記載のキャビネット。
【請求項６】
前記支持板は、
前記キャビネット本体の前記第２方向の一方側に配置され、前記第１方向に沿う第２背板と、
前記キャビネット本体の前記第２方向の他方側に配置され、前記第１方向に沿うとともに、前記第１前板とともに入隅部を形成する第２前板と、を備え、
前記第２背板及び前記第２前板に、それぞれ前記凹部が形成されている請求項５に記載のキャビネット。

発明の詳細な説明【技術分野】
【０００１】
本開示は、天板構造及びキャビネットに関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来から、キッチン等で、Ｌ字状に形成された天板が設置されることがある。下記の特許文献１では、端部が略４５°に切断された２枚の天板を、端部どうし突き合わせて並べてＬ字状にした構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開昭５３－１０８５７５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
端部を略４５°に切断された天板は、製造が困難であるとともに、先端が尖っているため梱包を工夫しなければならない等の問題点がある。
【０００５】
本開示は、上記事情に鑑みてなされたものであり、天板を容易にＬ型にすることができる天板構造及びキャビネットを提供する。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る天板構造は、水平方向に沿う第１方向に延びる第１辺を有し、平面視で略矩形に形成された第１天板本体と、水平方向に沿うとともに前記第１方向と直交する第２方向に延びる第２辺を有し、前記第２辺が前記第１辺に直交するように配置され、平面視で略矩形に形成された第２天板本体と、前記第１天板本体の下方に配置され、前記第１辺の下側に配置された第１框材と、前記第２天板本体の下方に配置され、前記第２辺の下側に配置された第２框材と、を備える。
【図面の簡単な説明】
【０００７】

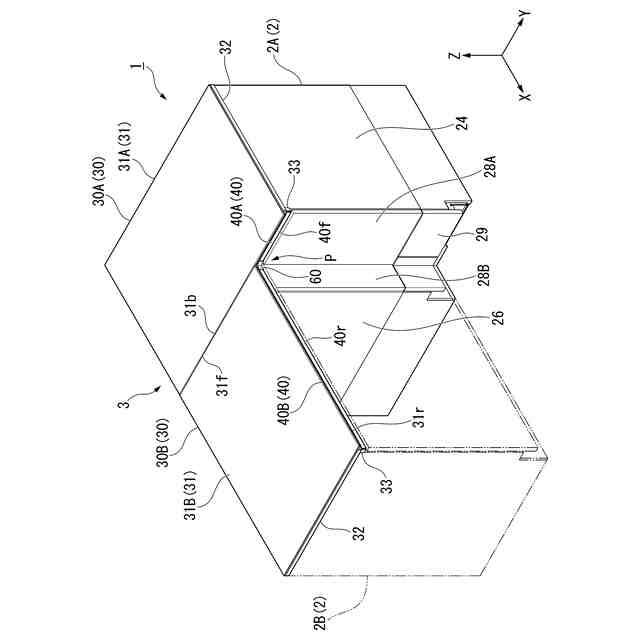

第１実施形態のキャビネットを示す斜視図である。

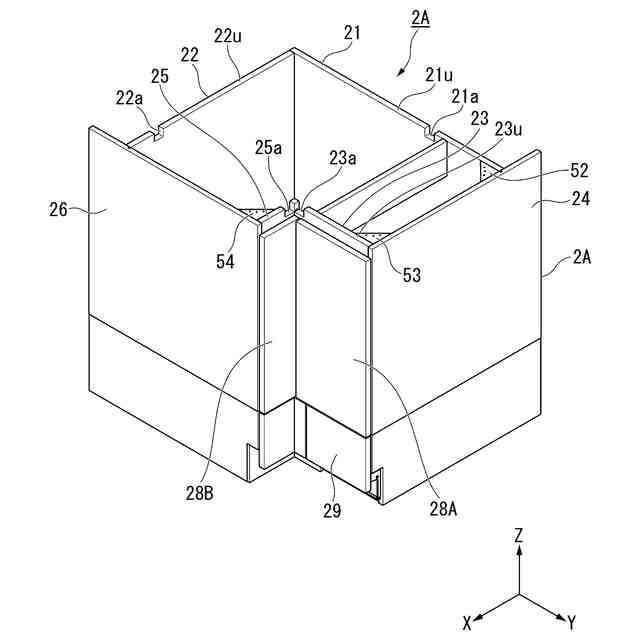

第１実施形態のキャビネット本体を示す斜視図である。

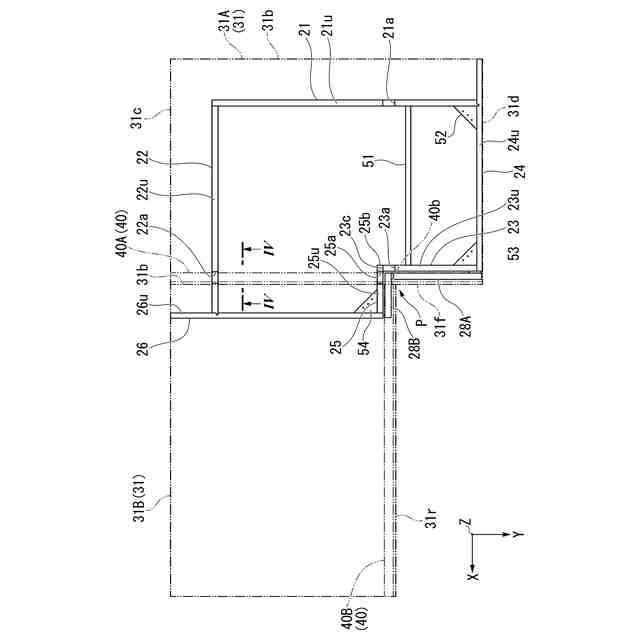

第１実施形態のキャビネットから天板構造を外した平面図である。

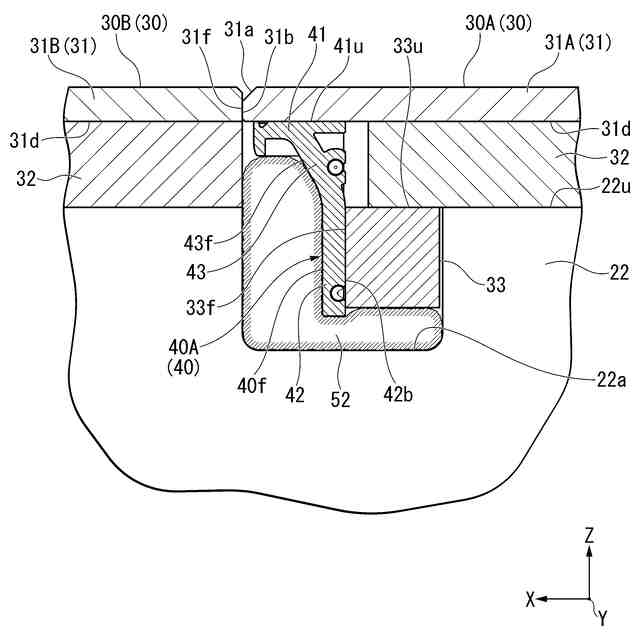

図３のＩＶ－ＩＶ線断面図である。

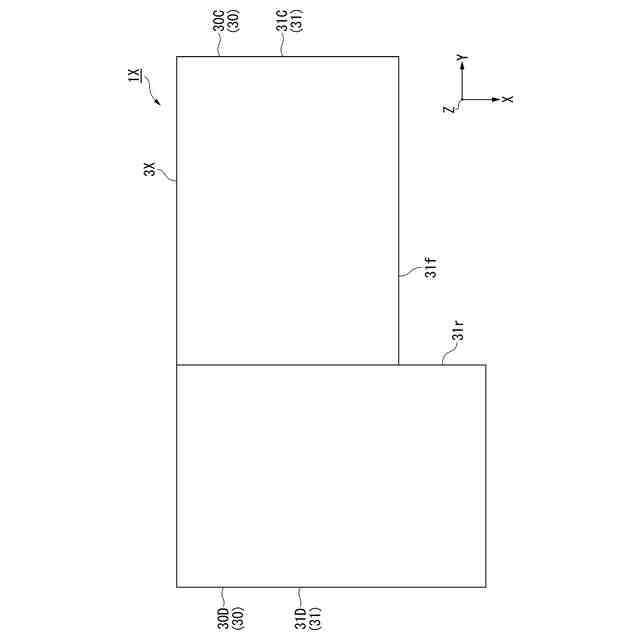

第２実施形態のキャビネットを示す平面図である。

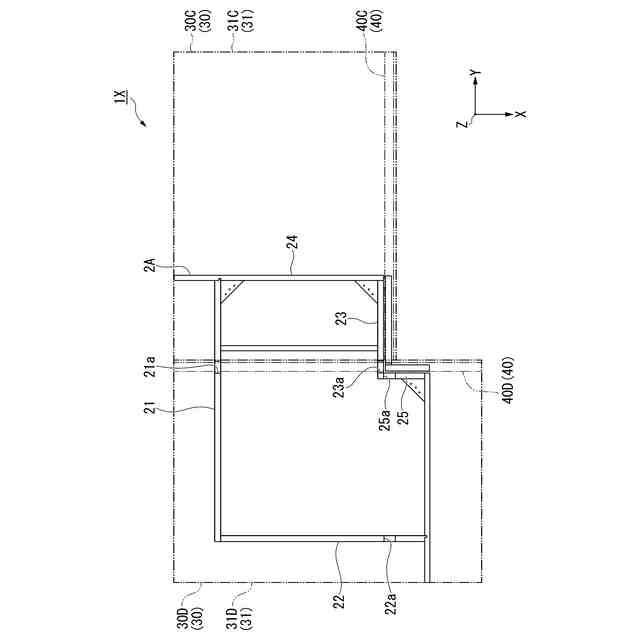

第２実施形態のキャビネットから天板構造を外した平面図である。

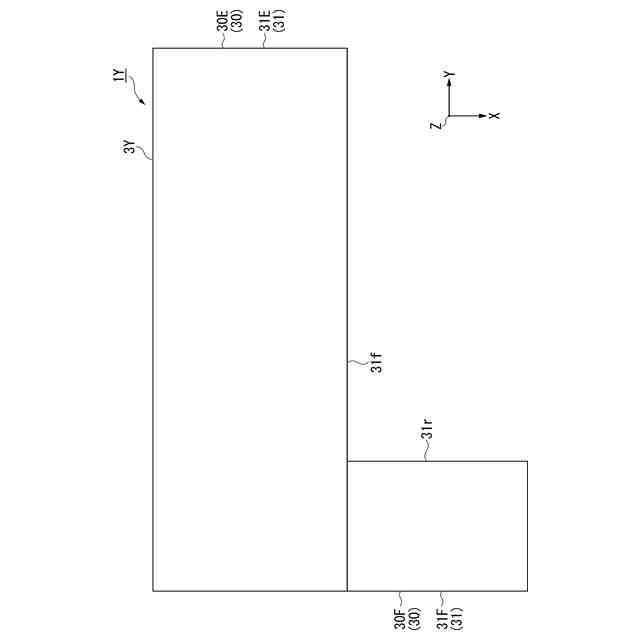

第３実施形態のキャビネットを示す平面図である。

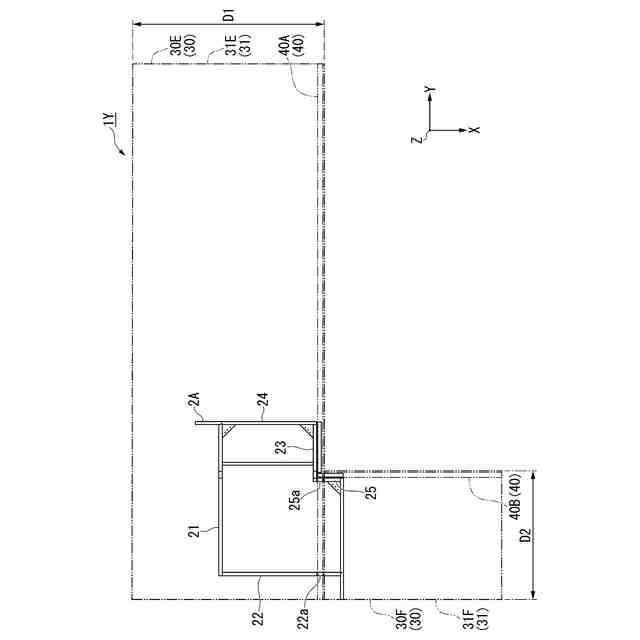

第３実施形態のキャビネットから天板構造を外した平面図である。
【発明を実施するための形態】
【０００８】
（第１実施形態）
以下、本開示の天板構造及びキャビネットの実施の形態を、図１から図４を参照して説明する。以下の実施形態は、本開示の一態様を示すものであり、この開示を限定するものではなく、本開示の技術的思想の範囲内で任意に変更可能である。また、以下の図面においては、各構成をわかりやすくするために、実際の構造と各構造における縮尺等を異ならせている。
【０００９】
以下の実施形態においては、本開示のキャビネットがキッチンカウンター１である例について説明する。以下、キッチンカウンター１を単に、カウンター１と記載する。本実施形態では、Ｌ型のキッチンカウンターを例に説明する。図面には適宜、Ｘ軸、Ｙ軸及びＺ軸を示している。Ｚ軸に沿った方向は、上下方向である。Ｘ軸に沿った方向は、上下方向と直交する水平方向のうちの一方向である。Ｙ軸に沿った方向は、上下方向と直交する水平方向のうちＸ軸と直交する方向である。以下の説明においては、Ｘ軸に沿った方向を「前後方向Ｘ」と呼び、Ｙ軸に沿った方向を「左右方向Ｙ」と呼び、Ｚ軸に沿った方向を「上下方向Ｚ」と呼ぶ。上下方向ＺのうちＺ軸の矢印が向く側が上側であり、上下方向ＺのうちＺ軸の矢印が向く側と逆側が下側である。前後方向ＸのうちＸ軸の矢印が向く側が前側であり、前後方向ＸのうちＸ軸の矢印が向く側と逆側が後側である。左右方向ＹのうちＹ軸の矢印が向く側が右側であり、左右方向ＹのうちＹ軸の矢印が向く側と逆側が左側である。左右方向Ｙは、上下方向Ｚと交差する交差方向に相当する。左右方向Ｙは、特許請求の範囲の第１方向に対応する。前後方向Ｘは、特許請求の範囲の第２方向に対応する。
【００１０】
図１に示すように、カウンター１は、平面視略Ｌ字形状に形成された部材である。図示例のカウンター１は、Ｌ型カウンターの一部である。カウンター１の後述する側板２４の右側には、不図示のカウンターが接続可能である。カウンター１の後述するキャビネット本体２Ｂの前側には、不図示のカウンターが接続可能である。カウンター１は、ペニンシュラ型のキッチンカウンターであるが、壁付型のキッチンカウンターであってもよい。カウンター１は、複数のキャビネット本体２と、天板構造３と、を備える。
（【００１１】以降は省略されています）
