公開番号2025080434
公報種別公開特許公報(A)
公開日2025-05-26
出願番号2023193572
出願日2023-11-14
発明の名称シート処理装置
出願人東芝テック株式会社
代理人弁理士法人志賀国際特許事務所
主分類B65H 31/00 20060101AFI20250519BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】積載部に積載されたシートの撓みを解消することができるシート処理装置を提供することである。
【解決手段】実施形態のシート処理装置は、積載部と、処理部と、押さえ装置と、を持つ。積載部は、シートを積載する。積載部は、鉛直方向に沿う積載面を有する。処理部は、前記シートを処理する。押さえ装置は、前記シートを押さえる押さえ部材を有する。押さえ装置は、前記積載部に積載された前記シートに対して前記押さえ部材が鉛直方向下方から鉛直方向上方へ順に接触するよう構成される。
【選択図】図4
特許請求の範囲【請求項１】
シートを積載するとともに鉛直方向に沿う積載面を有する積載部と、
前記シートを処理する処理部と、
前記シートを押さえる押さえ部材を有し、前記積載部に積載された前記シートに対して前記押さえ部材が鉛直方向下方から鉛直方向上方へ順に接触するよう構成される押さえ装置と、を備える、
シート処理装置。
続きを表示（約 400 文字）【請求項２】
前記押さえ部材は、前記積載面の法線方向及び前記鉛直方向の各々に直交する方向において前記積載面の中央部に対向する、
請求項１に記載のシート処理装置。
【請求項３】
前記押さえ部材は、前記鉛直方向に沿う方向に長手を有する、
請求項１又は２に記載のシート処理装置。
【請求項４】
前記押さえ装置は、前記積載部に積載された前記シートに対して前記押さえ部材が鉛直方向下方から鉛直方向上方へ順に接触するよう前記押さえ部材を付勢する付勢部材を更に備える、
請求項１又は２に記載のシート処理装置。
【請求項５】
前記押さえ部材が前記積載部に積載された前記シートの少なくとも鉛直方向下部を支持した状態で、前記処理部が前記シートの所定位置にステイプル処理を施すよう制御する、
請求項１又は２に記載のシート処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明の実施形態は、シート処理装置に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
シート処理装置は、積載部、処理部及び押さえ装置を備える。積載部は、シートを積載する。積載部は、鉛直方向に沿う積載面を有する。処理部は、シートの所定位置にステイプル処理及び／又は折り処理を施す。押さえ装置は、シートを押さえる押さえ部材を有する。積載部に積載されたシートが撓んでいる場合に押さえ部材でシートを押さえると、シートに折れや傷等が発生する可能性がある。
【先行技術文献】
【特許文献】
【０００３】
特開平６－２９８３８１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明が解決しようとする課題は、積載部に積載されたシートの撓みを解消することができるシート処理装置を提供することである。
【課題を解決するための手段】
【０００５】
実施形態のシート処理装置は、積載部と、処理部と、押さえ装置と、を持つ。積載部は、シートを積載する。積載部は、鉛直方向に沿う積載面を有する。処理部は、前記シートを処理する。押さえ装置は、前記シートを押さえる押さえ部材を有する。押さえ装置は、前記積載部に積載された前記シートに対して前記押さえ部材が鉛直方向下方から鉛直方向上方へ順に接触するよう構成される。
【図面の簡単な説明】
【０００６】

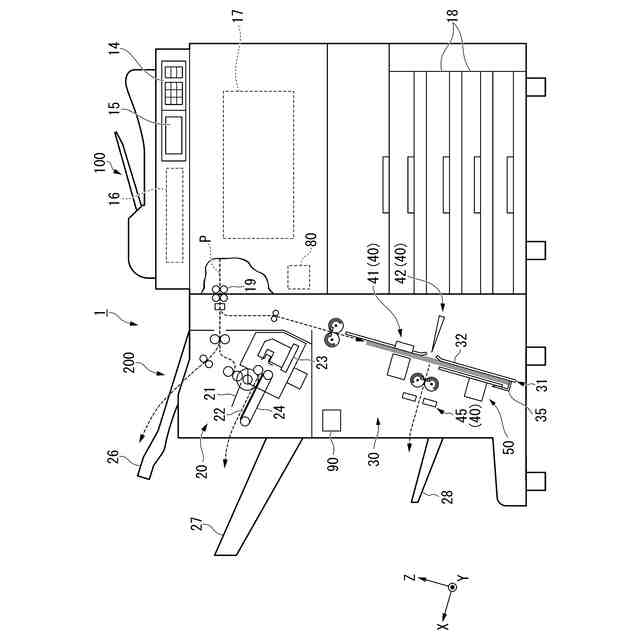

実施形態の画像形成装置の概略構成図。

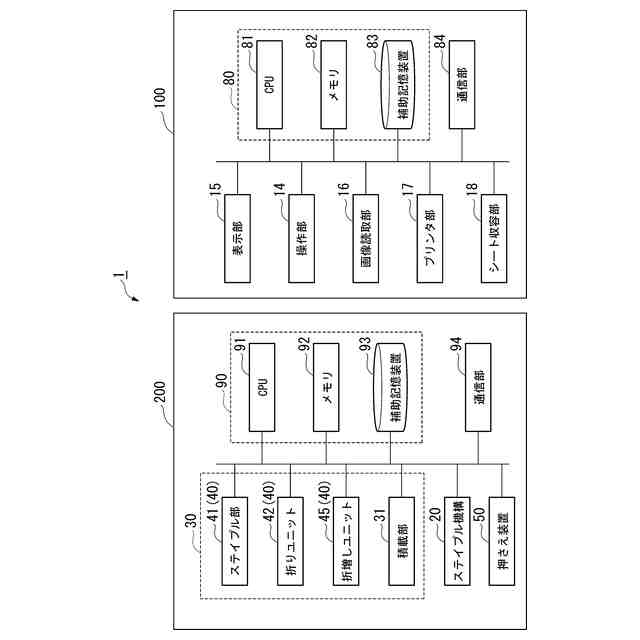

実施形態の画像形成装置の機能構成例を示すブロック図。
実施形態のシート処理装置におけるサドル折り機構の概略構成図。

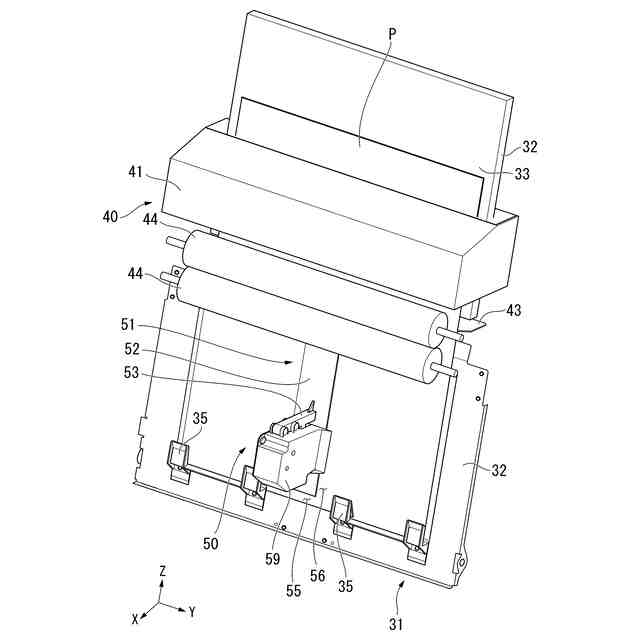

第１実施形態のシート処理装置における押さえ装置を示す斜視図。

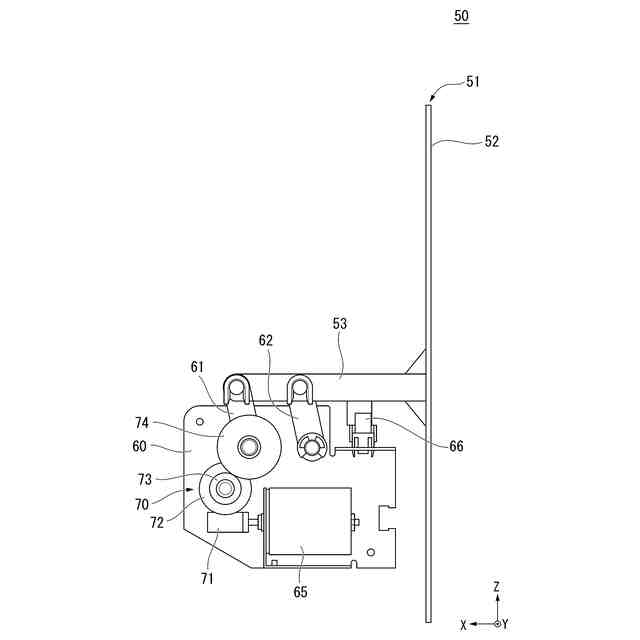

第１実施形態の押さえ装置を＋Ｘ方向から見た図。

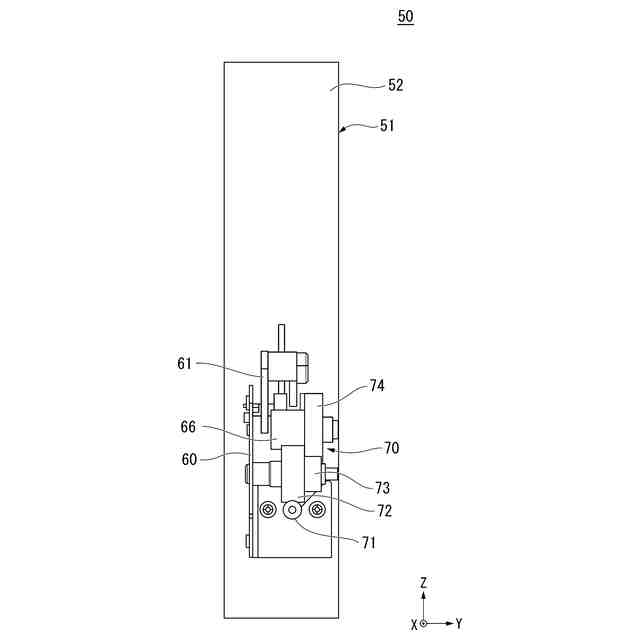

第１実施形態の押さえ装置を＋Ｙ方向から見た図。

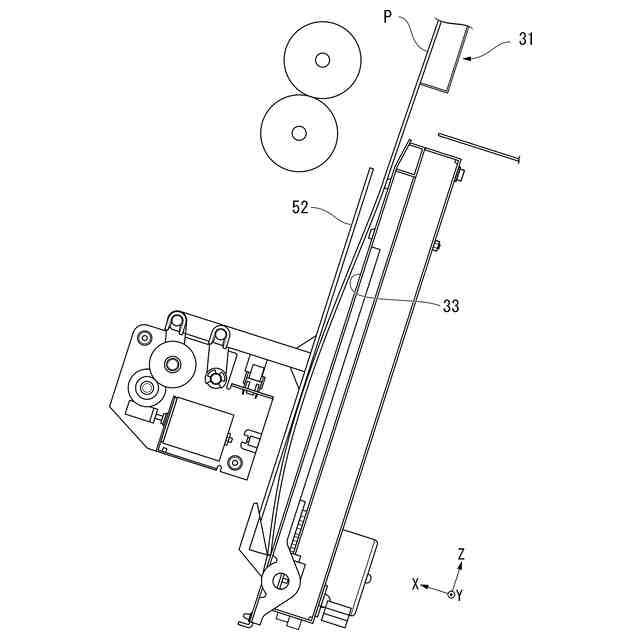

第１実施形態の押さえ装置の動作説明図。

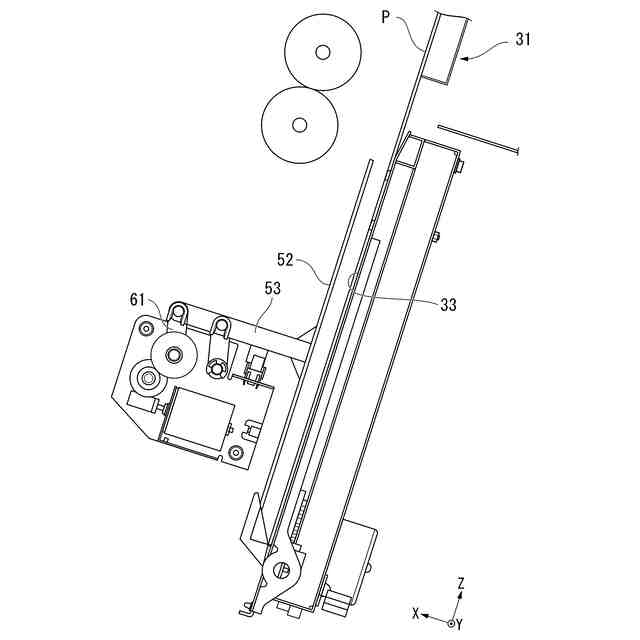

図７に続く、第１実施形態の押さえ装置の動作説明図。
図８に続く、第１実施形態の押さえ装置の動作説明図。
第２実施形態の押さえ装置を＋Ｘ方向から見た図。
第２実施形態の押さえ装置を＋Ｙ方向から見た図。
第２実施形態の押さえ装置の動作説明図。
図１２に続く、第２実施形態の押さえ装置の動作説明図。
図１３に続く、第２実施形態の押さえ装置の動作説明図。
図１４に続く、第２実施形態の押さえ装置の動作説明図。
【発明を実施するための形態】
【０００７】
以下、実施形態のシート処理装置を、図面を参照して説明する。なお以下の説明では、同一または類似の機能を有する構成に同一の符号を付す。そして、それら構成の重複する説明は省略する場合がある。
【０００８】
図１は、実施形態の画像形成装置１の概略構成図である。例えば、画像形成装置１はワークプレイスに配置される。画像形成装置１は、画像形成装置本体１００と、シート処理装置２００と、を有する。画像形成装置本体１００およびシート処理装置２００は、隣接して配置される。
【０００９】
画像形成装置本体１００について説明する。
画像形成装置本体１００は、記録剤を用いてシートＰ（記録媒体）上に画像を形成する。シートＰは、例えば普通紙やラベル用紙である。記録剤の具体例はトナーである。トナーは、消色性記録剤として使用されるトナーと、非消色性記録剤として使用されるトナーとのいずれかである。
【００１０】
例えば、画像形成装置本体１００は複合機である。図１に示されるように、画像形成装置本体１００は、表示部１５と、操作部１４と、画像読取部１６と、プリンタ部１７と、シート収容部１８と、排紙ローラ１９と、第１制御部８０と、を有する。
（【００１１】以降は省略されています）
