特許ウォッチ

公開番号2025079848
公報種別公開特許公報(A)
公開日2025-05-23
出願番号2023192674
出願日2023-11-13
発明の名称車載ネットワーク管理システムおよび車載ネットワーク管理方法
出願人住友電気工業株式会社,株式会社オートネットワーク技術研究所,住友電装株式会社,トヨタ自動車株式会社
代理人弁理士法人ワンディ-IPパ-トナ-ズ
主分類H04L 12/28 20060101AFI20250516BHJP(電気通信技術)
要約【課題】車載ネットワークにおけるメッセージの中継処理の設定を適切に行う。
【解決手段】車載ネットワーク管理システムにおいて、構成管理部は、車載ネットワークにおけるハードウェア構成が変化した場合、変化後の前記ハードウェア構成を示す接続構成情報を更新管理部および中継管理部へ送信し、前記更新管理部は、前記ハードウェア構成が変化した場合、対象ソフトウェアと、車載装置と、前記対象ソフトウェアのバージョンとの対応関係を示す前記車両構成情報を前記中継管理部へ送信し、前記更新管理部は、前記対象ソフトウェアの更新を行った場合、更新後の前記対象ソフトウェアを含む前記車載ネットワークにおける前記車両構成情報を前記中継管理部へ送信する。

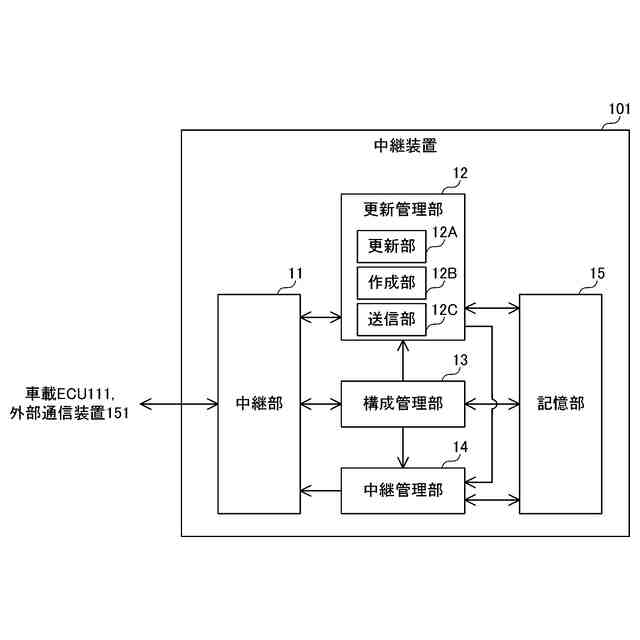

【選択図】図2
特許請求の範囲【請求項１】
車載ネットワークにおける更新処理の対象となるソフトウェアである対象ソフトウェアを更新する更新管理部と、
前記車載ネットワークにおけるハードウェア構成を監視する構成管理部と、
前記車載ネットワークにおけるメッセージの中継処理の設定を行う中継管理部とを備え、

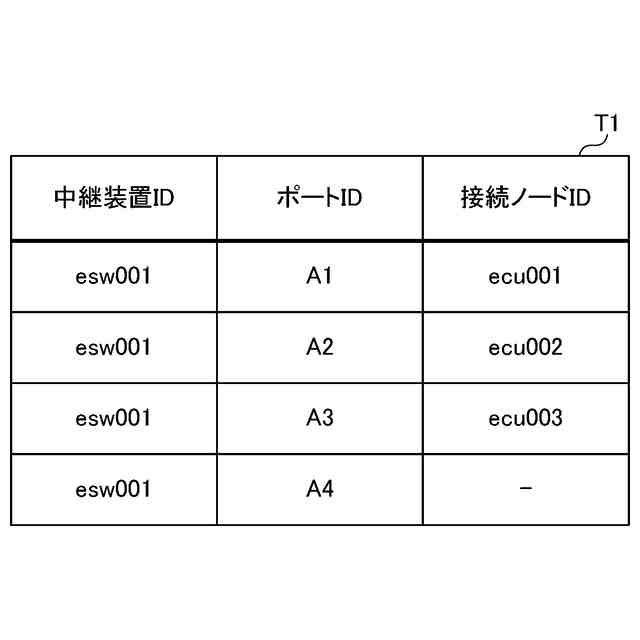

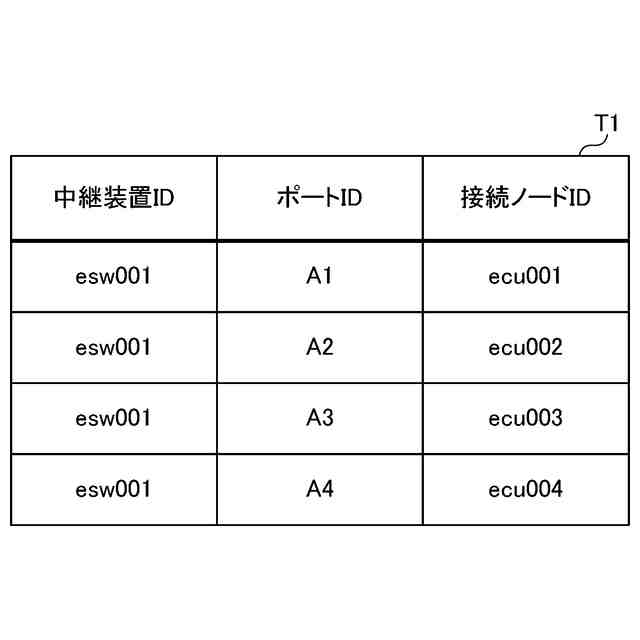

前記構成管理部は、前記ハードウェア構成が変化した場合、変化後の前記ハードウェア構成を示す接続構成情報を前記更新管理部および前記中継管理部へ送信し、

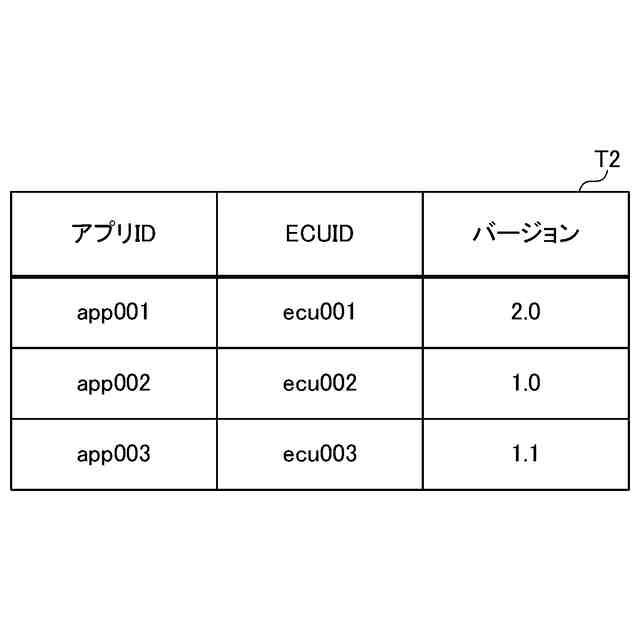

前記更新管理部は、前記ハードウェア構成が変化した場合、前記ハードウェア構成の変化後の前記車載ネットワークにおける車両構成情報であって、前記対象ソフトウェアと、前記対象ソフトウェアが搭載される車載装置と、前記対象ソフトウェアのバージョンとの対応関係を示す前記車両構成情報を前記中継管理部へ送信し、
前記更新管理部は、前記対象ソフトウェアの更新を行った場合、更新後の前記対象ソフトウェアを含む前記車載ネットワークにおける前記車両構成情報を前記中継管理部へ送信する、車載ネットワーク管理システム。
続きを表示（約 1,100 文字）【請求項２】

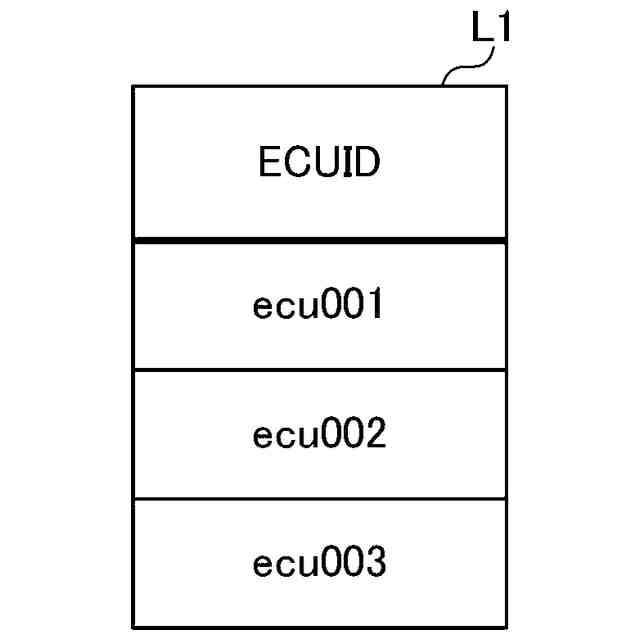

前記更新管理部は、前記対象ソフトウェアが搭載される前記車載装置を示す更新リストに基づいて、前記車両構成情報を作成し、

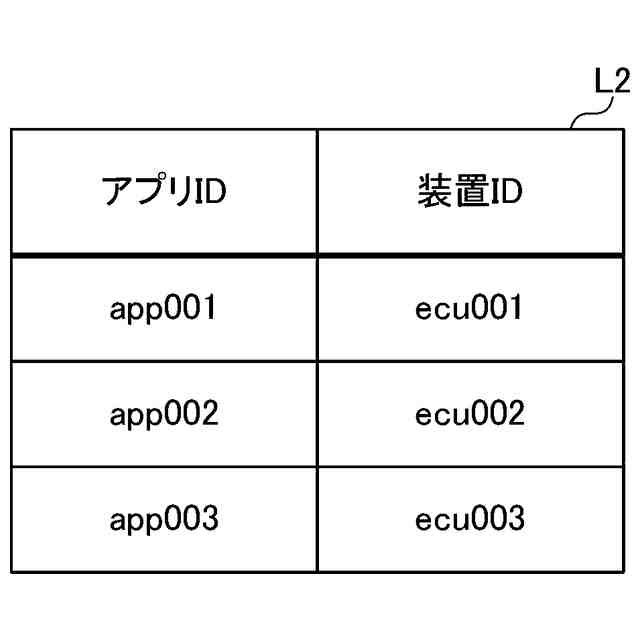

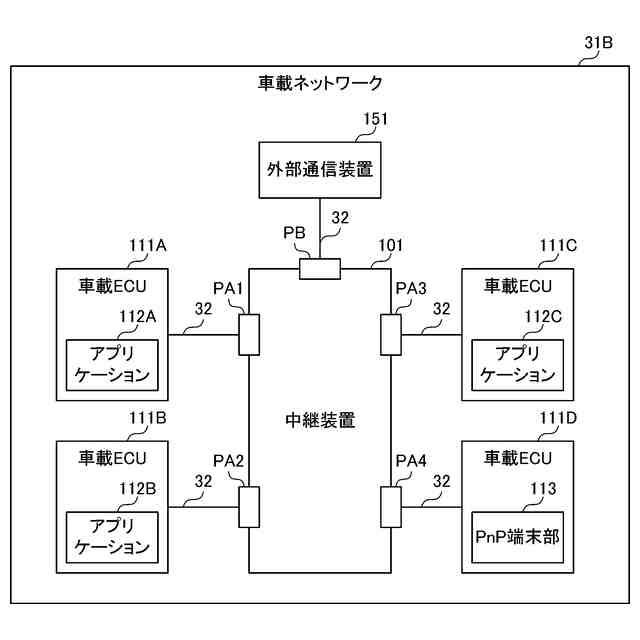

前記更新管理部は、前記対象ソフトウェアが搭載される前記車載装置が前記車載ネットワークに追加された場合、前記更新リストを更新する、請求項１に記載の車載ネットワーク管理システム。
【請求項３】
前記更新管理部は、前記更新リストが示す前記車載装置から、前記車載装置に搭載される前記対象ソフトウェアのバージョンを示すアプリ情報を取得し、取得した前記アプリ情報に基づいて、前記車両構成情報を作成する、請求項２に記載の車載ネットワーク管理システム。
【請求項４】
前記更新管理部は、前記対象ソフトウェアの更新処理において動作する必要のある前記車載装置を示す抑止リストに基づいて、前記更新処理において更新される前記対象ソフトウェアが搭載される前記車載装置のシャットダウンを抑止する処理を行い、
前記更新管理部は、前記対象ソフトウェアが搭載される前記車載装置が前記車載ネットワークに追加された場合、前記抑止リストを更新する、請求項１から請求項３のいずれか１項に記載の車載ネットワーク管理システム。
【請求項５】
前記更新管理部は、前記抑止リストに基づいて、前記更新処理に関するメッセージの中継を行う必要のある中継装置のシャットダウンを抑止する処理をさらに行う、請求項４に記載の車載ネットワーク管理システム。
【請求項６】
車載ネットワークにおける更新処理の対象となるソフトウェアである対象ソフトウェアを更新する更新管理部と、前記車載ネットワークにおけるハードウェア構成を監視する構成管理部と、前記車載ネットワークにおけるメッセージの中継処理の設定を行う中継管理部とを備える車載ネットワーク管理システムにおける車載ネットワーク管理方法であって、
前記構成管理部が、前記ハードウェア構成が変化した場合、変化後の前記ハードウェア構成を示す接続構成情報を前記更新管理部および前記中継管理部へ送信するステップと、
前記更新管理部が、前記ハードウェア構成が変化した場合、前記ハードウェア構成の変化後の前記車載ネットワークにおける車両構成情報であって、前記対象ソフトウェアと、前記対象ソフトウェアが搭載される車載装置と、前記対象ソフトウェアのバージョンとの対応関係を示す前記車両構成情報を前記中継管理部へ送信するステップと、
前記更新管理部が、前記対象ソフトウェアの更新を行った場合、更新後の前記対象ソフトウェアを含む前記車載ネットワークにおける前記車両構成情報を前記中継管理部へ送信するステップとを含む、車載ネットワーク管理方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、車載ネットワーク管理システムおよび車載ネットワーク管理方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
近年、カーシェアリングの普及、および車両に搭載される車載装置の処理能力向上の要望に伴って、車載ネットワークにアプリケーションを追加することにより車載ネットワークをカスタマイズすることが求められている。このように、ユーザのニーズに応じて様々なアプリケーションを、車載ネットワークへ追加したり外したりすることが可能な技術が求められている。
【０００３】
たとえば、特許文献１（国際公開第２０２０／１７９１２３号）には、以下のような管理装置が開示されている。すなわち、管理装置は、１または複数の車載機能部を含むネットワークへの機能部の追加を検知する検知部と、前記検知部によって追加を検知された前記機能部である新規機能部、および前記車載機能部の、アプリケーションレイヤよりも下位のレイヤのネットワーク構成に関する情報を含む機能部情報をそれぞれ取得する取得部と、前記取得部によって取得された各前記機能部情報に基づいて、前記新規機能部をさらに含む前記ネットワークである新規ネットワークの構成情報を生成する生成部とを備える。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２０／１７９１２３号
【非特許文献】
【０００５】
“ＳＴ－ＯＴＡ－４ＯＴＡソフトウェア更新車両システム要件定義書Ｖｅｒ．１．２”、一般社団法人ＪａｓＰａｒＯＴＡ技術ＷＧ、２０２３年１月１３日
【発明の概要】
【発明が解決しようとする課題】
【０００６】
特許文献１および非特許文献１に記載の技術を超えて、車載ネットワークにおけるメッセージの中継処理の設定を適切に行うことが可能な技術が望まれる。
【０００７】
本開示は、上述の課題を解決するためになされたもので、その目的は、車載ネットワークにおけるメッセージの中継処理の設定を適切に行うことが可能な車載ネットワーク管理システムおよび車載ネットワーク管理方法を提供することである。
【課題を解決するための手段】
【０００８】

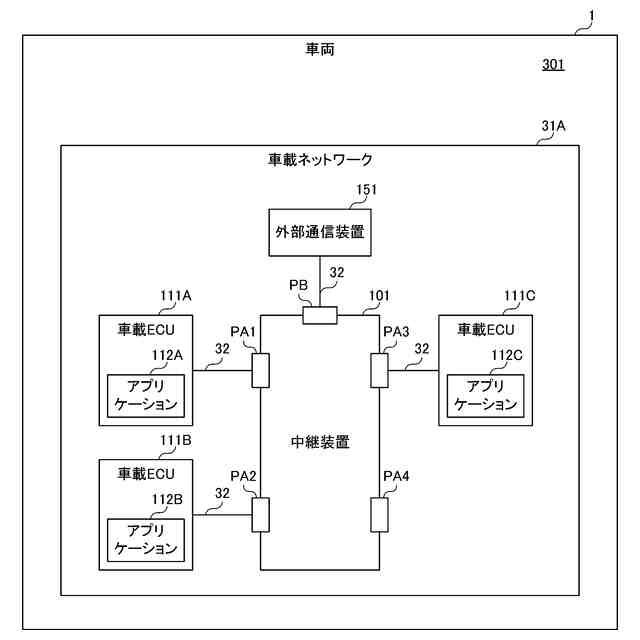

本開示の車載ネットワーク管理システムは、車載ネットワークにおける更新処理の対象となるソフトウェアである対象ソフトウェアを更新する更新管理部と、前記車載ネットワークにおけるハードウェア構成を監視する構成管理部と、前記車載ネットワークにおけるメッセージの中継処理の設定を行う中継管理部とを備え、前記構成管理部は、前記ハードウェア構成が変化した場合、変化後の前記ハードウェア構成を示す接続構成情報を前記更新管理部および前記中継管理部へ送信し、前記更新管理部は、前記ハードウェア構成が変化した場合、前記ハードウェア構成の変化後の前記車載ネットワークにおける車両構成情報であって、前記対象ソフトウェアと、前記対象ソフトウェアが搭載される車載装置と、前記対象ソフトウェアのバージョンとの対応関係を示す前記車両構成情報を前記中継管理部へ送信し、前記更新管理部は、前記対象ソフトウェアの更新を行った場合、更新後の前記対象ソフトウェアを含む前記車載ネットワークにおける前記車両構成情報を前記中継管理部へ送信する。
【０００９】
本開示の一態様は、このような特徴的な処理部を備える管理装置として実現され得るだけでなく、かかる特徴的な処理をステップとする管理方法として実現され得たり、かかるステップをコンピュータに実行させるためのプログラムとして実現され得る。また、本開示の一態様は、管理装置の一部または全部を実現する半導体集積回路として実現され得る。
【発明の効果】
【００１０】
本開示によれば、車載ネットワークにおけるメッセージの中継処理の設定を適切に行うことができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
