公開番号2025079515
公報種別公開特許公報(A)
公開日2025-05-22
出願番号2023192237
出願日2023-11-10
発明の名称アンコイラ及びマンドレル
出願人株式会社アマダ,株式会社アマダプレスシステム
代理人弁理士法人きさらぎ国際特許事務所
主分類B21C 47/32 20060101AFI20250515BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】製造コストを抑えつつ、コイル押さえローラによるコイル体の押さえ力を安定化させることが可能なアンコイラ及びセグメントを提供する。
【解決手段】中心孔を有するコイル体の中心孔に挿入され、周面においてコイル体を保持可能に構成されたマンドレルと、マンドレルに装着されたコイル体の外周に当接可能に構成されたコイル押さえローラとを備え、マンドレルは、外周面を形成するセグメントを複数有し、複数のセグメントは、それぞれ半径方向に移動可能に構成されており、各セグメントは、側辺に軸方向に沿って凸部と凹部が交互に複数形成され、凸部及び凹部は、隣接するセグメントに形成された凹部及び凸部と相互に噛合うように構成されており、各セグメントにおいて、コイル押さえローラに対応する位置に形成された凹部又は凸部は、コイル押さえローラの幅よりも短い幅の狭小凹部又は狭小凸部である。
【選択図】図7
特許請求の範囲【請求項１】

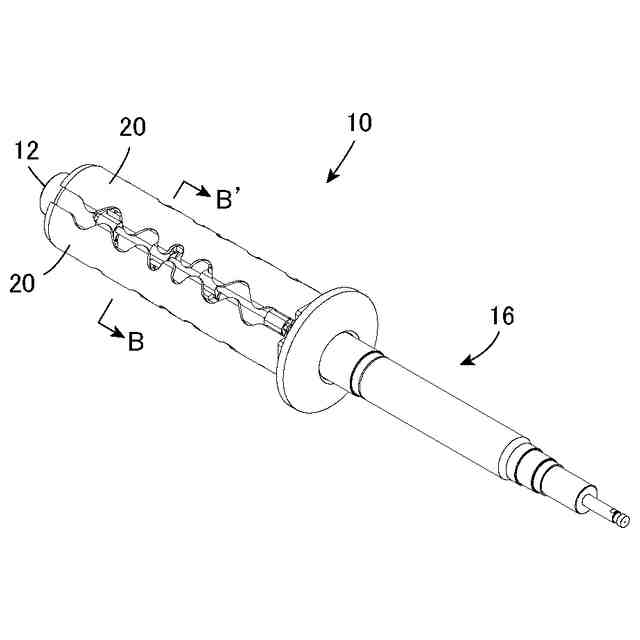

中心孔を有するコイル体の前記中心孔に挿入され、周面において前記コイル体を保持可能に構成されたマンドレルと、
前記マンドレルに装着された前記コイル体の外周に当接可能に構成されたコイル押さえローラと
を備え、
前記マンドレルは、外周面を形成するセグメントを複数有し、

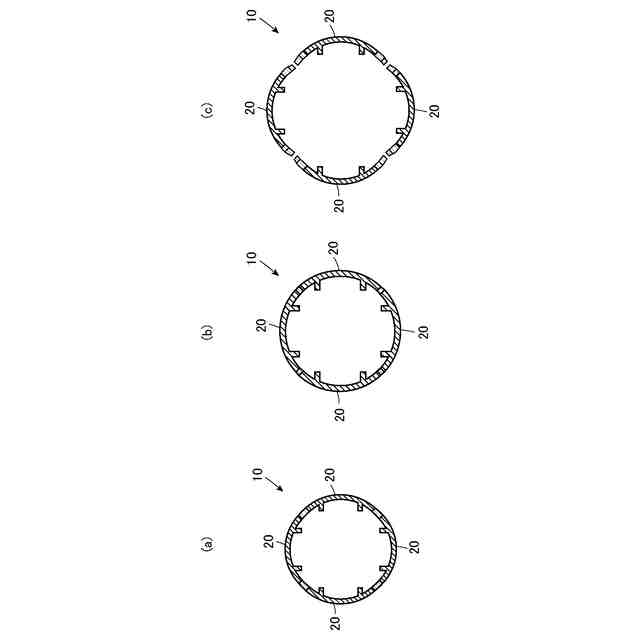

複数の前記セグメントは、それぞれ半径方向に移動可能に構成されており、

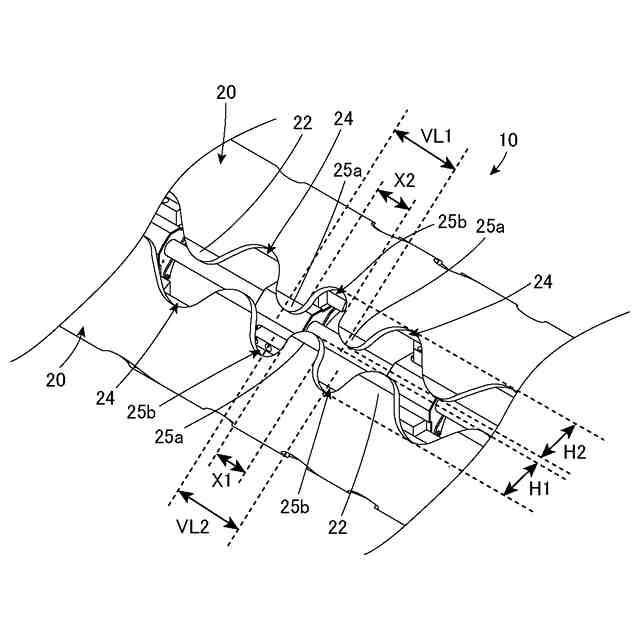

各セグメントは、側辺に軸方向に沿って凸部と凹部が交互に複数形成され、

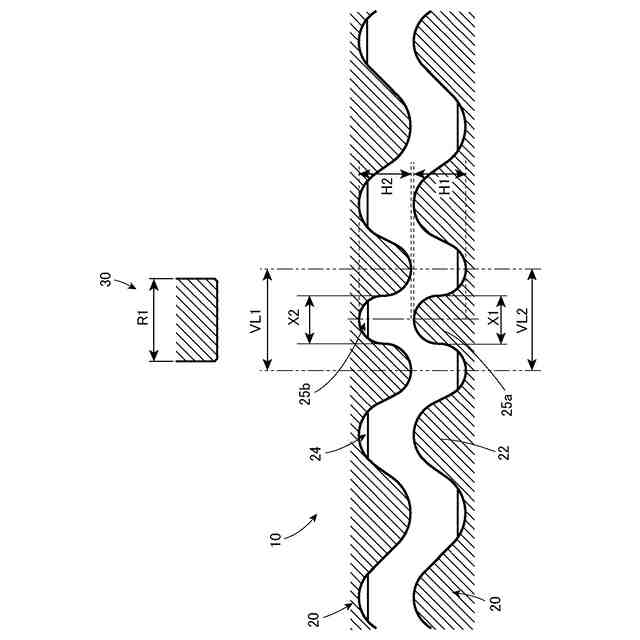

前記凸部及び前記凹部は、隣接する前記セグメントに形成された前記凹部及び前記凸部と相互に噛合うように構成されており、各セグメントにおいて、前記コイル押さえローラに対応する位置に形成された前記凹部又は前記凸部は、前記コイル押さえローラの幅よりも短い幅の狭小凹部又は狭小凸部である
アンコイラ。
続きを表示（約 800 文字）【請求項２】
前記凸部及び前記凹部は、互いに連続する波形状に形成されている
請求項１に記載のアンコイラ。
【請求項３】
前記狭小凹部は、深さの１／２地点における幅が前記コイル押さえローラの幅よりも短い
請求項１又は２に記載のアンコイラ。
【請求項４】
前記狭小凹部の深さの１／２地点における幅は、前記コイル押さえローラの幅の５０％以上１１０％未満である
請求項３に記載のアンコイラ。
【請求項５】
前記狭小凸部は、高さの１／２地点における幅が前記コイル押さえローラの幅よりも短い
請求項１又は２に記載のアンコイラ。
【請求項６】
前記狭小凸部の高さの１／２地点における幅は、前記コイル押さえローラの幅の５０％以上１１０％未満である
請求項５に記載のアンコイラ。
【請求項７】
コイル体の外周に当接可能に構成されたコイル押さえローラを備えるアンコイラに装着可能なマンドレルであって、
前記コイル体の中心孔に挿入され、前記コイル体を保持可能な外周面を形成するセグメントを複数有し、
前記セグメントは、それぞれ半径方向に移動可能に構成されており、
各セグメントは、側辺に軸方向に沿って凸部と凹部が交互に複数形成され、
前記凸部及び前記凹部は、隣接する前記セグメントに形成された前記凹部及び前記凸部と相互に噛合うように構成されており、
各セグメントにおいて、前記コイル押さえローラに対応する位置に形成された前記凹部又は前記凸部は、前記コイル押さえローラの幅よりも短い幅の狭小凹部又は狭小凸部である
マンドレル。
【請求項８】
前記凸部及び前記凹部は、互いに連続する波形状に形成されている
請求項７に記載のマンドレル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アンコイラ及びマンドレルに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】

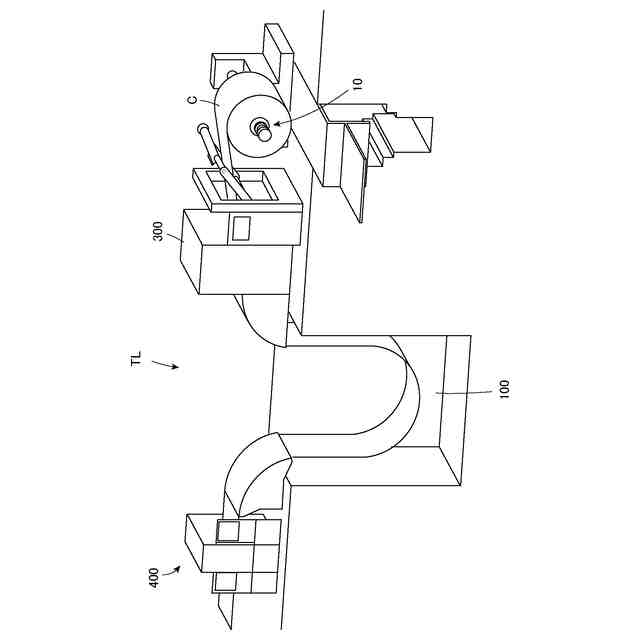

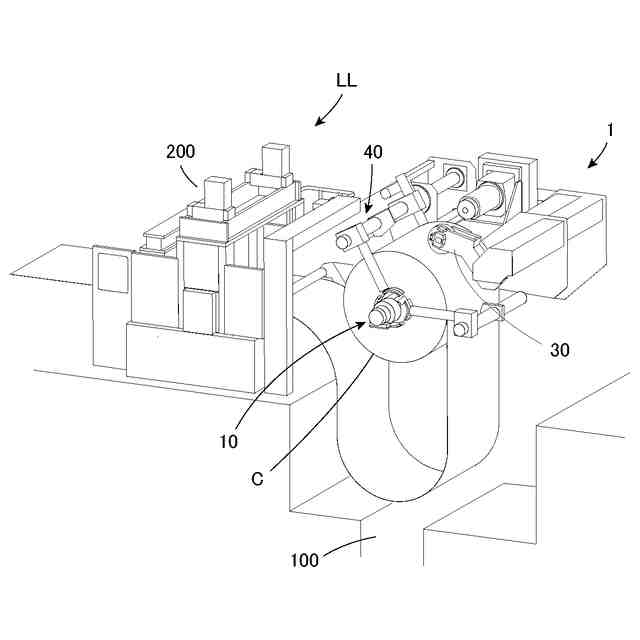

従来、金属板をコイル状に巻きつけ形成されたコイル体をレベラ装置を介してプレス装置に送出する際に、コイル体を繰り出す装置としてアンコイラが用いられている（特許文献１）。
【０００３】

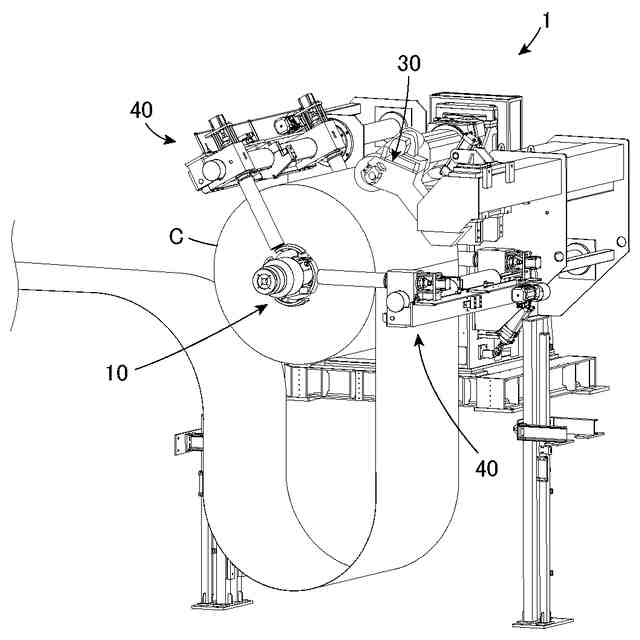

例えば、特許文献１には、コイル体が装架され、回転駆動可能に構成される保持部と、コイル体を上方から押さえるコイル押さえアームを備えるアンコイラが開示されている。特許文献１のアンコイラの保持部には、保持部の回転軸の半径方向にそれぞれ移動可能な複数のセグメントが設けられており、保持部に装架されたコイル体の空洞部内においてそれぞれのセグメントが半径方向に移動することによって、コイル体を保持している。
【０００４】
また、特許文献１に記載のセグメントは、隣接するセグメントの側部に向けて延びる複数の突出部が、間隔を置いてくし歯状に設けられており、突出部は、隣接するセグメントの下方（すなわち、保持部の径方向内側）に向けて傾斜している。特許文献１に記載のセグメントでは、このように突出部が下方に向けて傾斜しているため、コイル体の巻き数が少なくなって空転したときに板材の末端がセグメント間に入り込んで巻き取られてしまうことを抑制している。
【先行技術文献】
【特許文献】
【０００５】
特許第４２９７５３４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、図１０（ａ）及び図１０（ｂ）に示すように、コイル押さえローラＲを備えるアンコイラにおいてセグメントＳをくし歯状に形成した場合、隣接するセグメントＳ間に生じる空隙においてコイル体Ｃの押さえ力が低下するため、コイル体ＣがセグメントＳから落脱する可能性があると共に、この空隙にコイル押さえローラＲが落ち込み、コイル体Ｃに傷や折れ癖をつけてしまうおそれがある。一方、セグメント間の空隙を狭めるために凸部及び凹部の幅を狭くすると、切削加工の難度が高まると共に、加工時間が長くなるため、製造コストが高まるという問題もある。
【０００７】
本発明の一態様は、製造コストを抑えつつ、コイル押さえローラによるコイル体の押さえ力を安定化させることが可能なアンコイラ及びセグメントである。
【課題を解決するための手段】
【０００８】

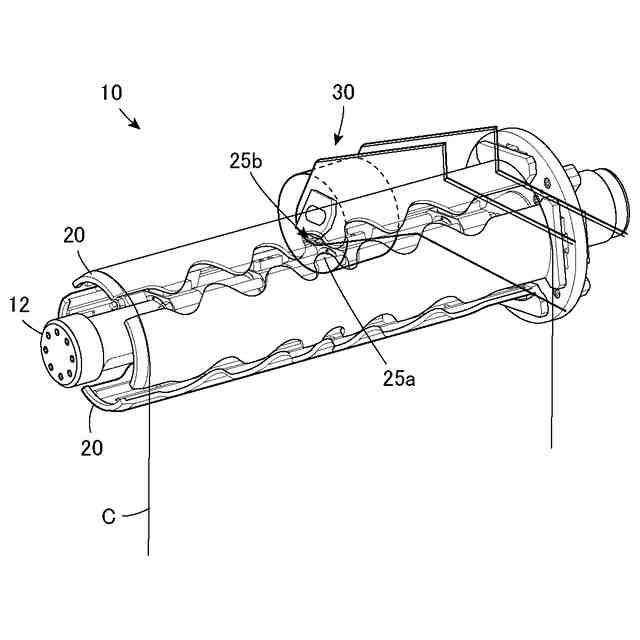

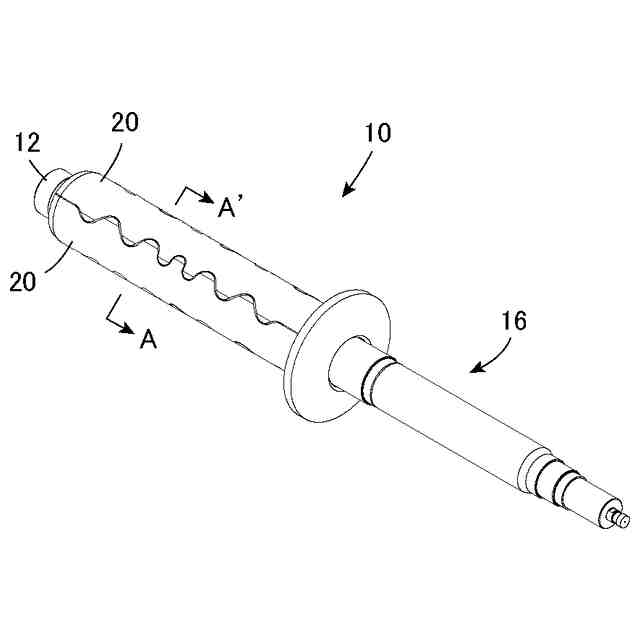

本発明の一態様に係るアンコイラは、中心孔を有するコイル体の前記中心孔に挿入され、周面において前記コイル体を保持可能に構成されたマンドレルと、前記マンドレルに装着された前記コイル体の外周に当接可能に構成されたコイル押さえローラとを備え、前記マンドレルは、外周面を形成するセグメントを複数有し、複数の前記セグメントは、それぞれ半径方向に移動可能に構成されており、各セグメントは、側辺に軸方向に沿って凸部と凹部が交互に複数形成され、前記凸部及び前記凹部は、隣接する前記セグメントに形成された前記凹部及び前記凸部と相互に噛合うように構成されており、各セグメントにおいて、前記コイル押さえローラに対応する位置に形成された前記凹部又は前記凸部は、前記コイル押さえローラの幅よりも短い幅の狭小凹部又は狭小凸部である。
【０００９】
本発明の一態様に係るマンドレルは、コイル体の外周に当接可能に構成されたコイル押さえローラを備えるアンコイラに装着可能なマンドレルであって、前記コイル体の中心孔に挿入され、前記コイル体を保持可能な外周面を形成するセグメントを複数有し、前記セグメントは、それぞれ半径方向に移動可能に構成されており、各セグメントは、側辺に軸方向に沿って凸部と凹部が交互に複数形成され、前記凸部及び前記凹部は、隣接する前記セグメントに形成された前記凹部及び前記凸部と相互に噛合うように構成されており、各セグメントにおいて、前記コイル押さえローラに対応する位置に形成された前記凹部又は前記凸部は、前記コイル押さえローラの幅よりも短い幅の狭小凹部又は狭小凸部である。
【発明の効果】
【００１０】
本発明の一態様に係るアンコイラ及びマンドレルによれば、コイル押さえローラに対応する位置にコイル押さえローラの幅よりも短い幅の狭小凹部又は狭小凸部が設けられることにより、セグメント間の空隙に対するコイル押さえローラの落ち込みを抑制することが可能となると共に、凸部及び凹部の全てを狭小凹部及び狭小凸部とする場合よりも加工を簡素化することができるため、製造コストを抑えつつ、コイル押さえローラによるコイル体の押さえ力を安定化させることが可能となる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
