公開番号2025103360
公報種別公開特許公報(A)
公開日2025-07-09
出願番号2023220709
出願日2023-12-27
発明の名称板材保護シートの剥離用金型
出願人株式会社アマダ
代理人個人,個人,個人
主分類B21D 28/36 20060101AFI20250702BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】板材保護シートに剥離用の切り込みを入れる際に板材表面への傷つきを防止し得る板材保護シートの剥離用金型を提供する。
【解決手段】板材保護シートの剥離用金型10は、円筒形状の本体部20aと本体部20aの端部に着脱可能に取付けられるボトムホルダ25とを備えるパンチガイド20と、パンチガイド20の内部にパンチガイド20の円筒軸23に沿う軸方向に移動自在に配置されるパンチボディ30と、シート剥離用工具40が装着される工具ホルダ34とを備える。工具ホルダ34は、パンチボディ30の、前記軸方向に沿う直線運動を回転運動に変換することで、パンチガイド20の円筒軸23を回転軸として回転するように構成されている。
【選択図】図1A
特許請求の範囲【請求項１】
円筒形状の本体部と前記本体部の端部に着脱可能に取付けられるボトムホルダとを備えるパンチガイドと、
前記パンチガイドの内部に前記パンチガイドの円筒軸に沿う軸方向に移動自在に配置されるパンチボディと、
シート剥離用工具が装着される工具ホルダとを備え、
前記工具ホルダが、前記パンチボディの前記軸方向に沿う直線運動を回転運動に変換することで、前記パンチガイドの円筒軸を回転軸として回転するように構成されている、板材保護シートの剥離用金型。
続きを表示（約 620 文字）【請求項２】
前記パンチガイドの内部には、付勢力で前記パンチガイドの周方向に前記工具ホルダが付勢されるように弾性部材が配置されており、
前記パンチボディが前記パンチガイドの一端部の側から他端部の側に移動すると、前記工具ホルダが前記弾性部材による付勢力に抗して回転する、請求項１に記載の板材保護シートの剥離用金型。
【請求項３】
前記パンチボディが、円筒部を有する第１部材を備え、
前記工具ホルダが、円筒部を有する第２部材を備え、
前記第１部材の円筒部の端面と、前記第２部材の円筒部の端面とは、前記軸方向で互いに対向している請求項１又は２に記載の板材保護シートの剥離用金型。
【請求項４】
前記第１部材の円筒部の前記端面に、前記第１部材の円筒軸の軸方向に突出し周方向に沿って延びるカム面を備え、
前記第２部材の円筒部の前記端面には、前記カム面に対して摺動可能に当接する当接部が設けられている、請求項３に記載の板材保護シートの剥離用金型。
【請求項５】
前記カム面が、各周方向位置で前記第１部材の円筒軸に垂直な面に対して所定の傾斜角で傾斜した傾斜面であり、
前記当接部は、前記第２部材の円筒部の周方向に沿って延びて各周方向位置で前記第２部材の円筒軸に垂直な面に対して傾斜した傾斜面で形成されている、請求項４に記載の板材保護シートの剥離用金型。

発明の詳細な説明【技術分野】
【０００１】
本発明は、板材保護シートの剥離用金型に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
従来、タレットパンチプレスに装着可能である板材保護用シートのカット金型として、特許文献１の板材保護用シートのカット金型が知られている。このカット金型は、下端部に刃先が下向きとなるように切断刃を着脱自在に設けた上金型と、平坦な上面を有する下金型とを備える。このカット金型によれば、前記切断刃で板材表面に貼られた保護用シートをカットすることで板材表面に貼られた保護用シートの所望個所に予め切込操作ができる、とされている。
【先行技術文献】
【特許文献】
【０００３】
特開２０００－２４９９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ただし、このようなカット金型では、保護用シートに剥離するための切り込みを入れる際、切断刃と板材上の保護用シートとの接触面積が狭くなるため、切込操作中に接触箇所に圧力が集中して板材が傷付く恐れがあった。また、切り込みを入れることは出来ても、保護用シートが板材表面に密着したままになって剥離作業が困難になる恐れがあった。
【課題を解決するための手段】
【０００５】
１又はそれ以上の実施形態の一態様に係る板材保護シートの剥離用金型は、円筒形状の本体部と前記本体部の端部に着脱可能に取付けられるボトムホルダとを備えるパンチガイドと、前記パンチガイドの内部に前記パンチガイドの円筒軸に沿う軸方向に移動自在に配置されるパンチボディと、シート剥離用工具が装着される工具ホルダとを備える。前記工具ホルダは、前記パンチボディの前記軸方向に沿う直線運動を回転運動に変換することで、前記パンチガイドの円筒軸を回転軸として回転するように構成されている。
【０００６】
１又はそれ以上の実施形態に係る板材保護シートの剥離用金型によれば、シート剥離用工具が保護シートに進入し工具ホルダの回転に伴い保護シートを剥離する。この剥離した保護シートの一部は材料表面に密着しない状態になるため、その後の手作業による保護シートの剥離が容易になる。さらに、保護シートを剥離する工程における板材の表面への傷つきを防止することができる。
【図面の簡単な説明】
【０００７】

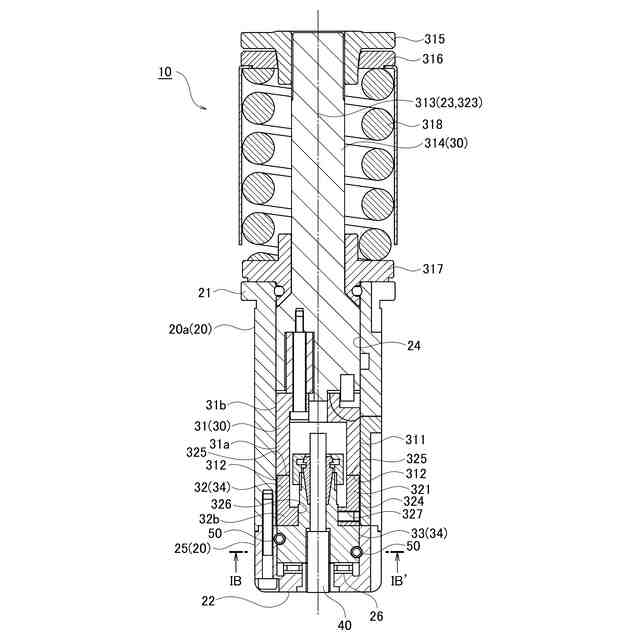

図１Ａは、一実施形態に係る、板材保護シートの剥離用金型の円筒軸を含む断面図である。

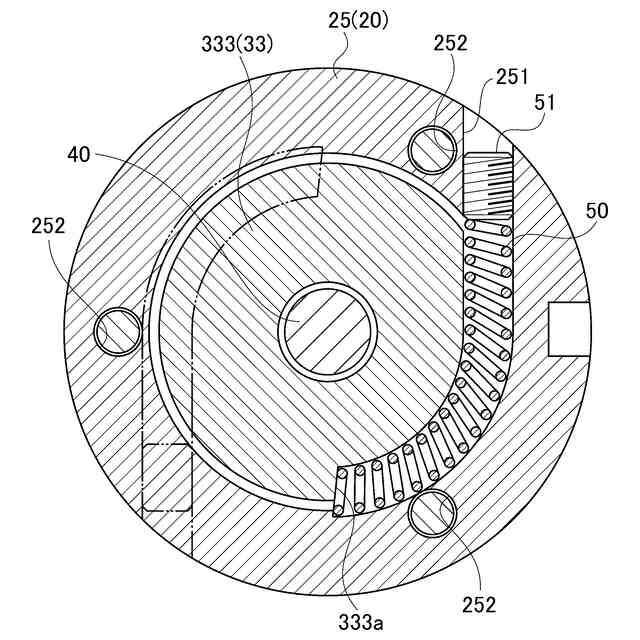

図１Ｂは、図１ＡにＩＢ－ＩＢ′で示した位置における、板材保護シートの剥離用金型の円筒軸に垂直な面の断面図である。

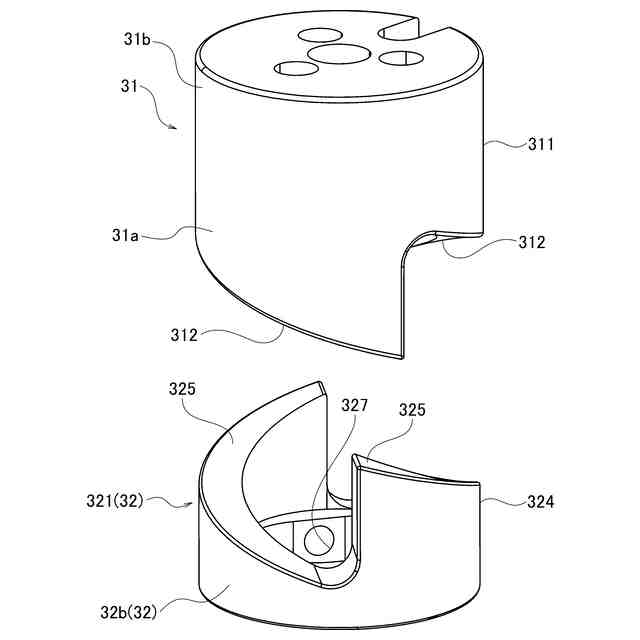

図２は、パンチボディの第１部材及び工具ホルダの第２部材を示した分解斜視図である。

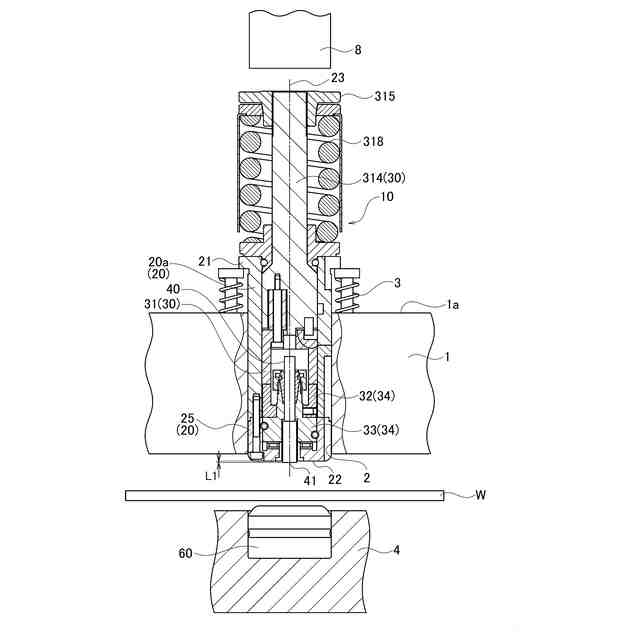

図３は、一実施形態に係るパンチプレスのパンチ金型、ワーク、及びワーク載置用用のダイを示した断面図である。

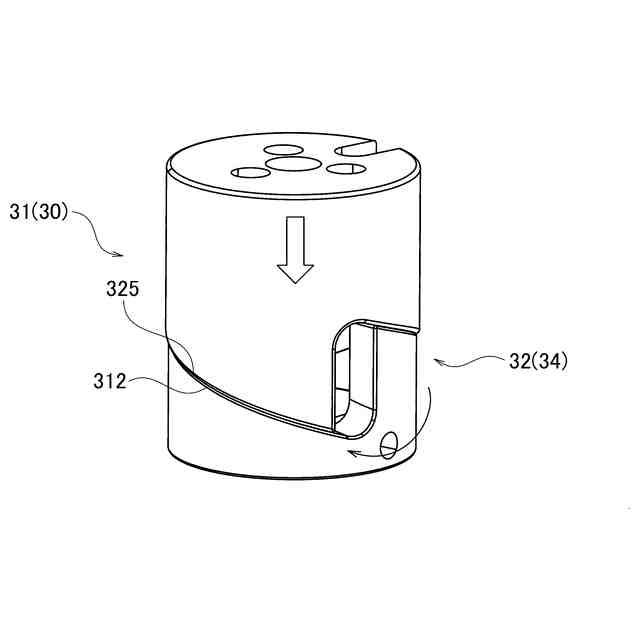

図４Ａは、パンチボディの第１部材及び工具ホルダの第２部材で構成されたカム機構におけるシート剥離開始時の第１部材と第２部材との動作を模式的に示した説明図である。
図４Ｂは、前記カム機構におけるシート剥離完了前の第１部材と第２部材との動作を模式的に示した説明図である。

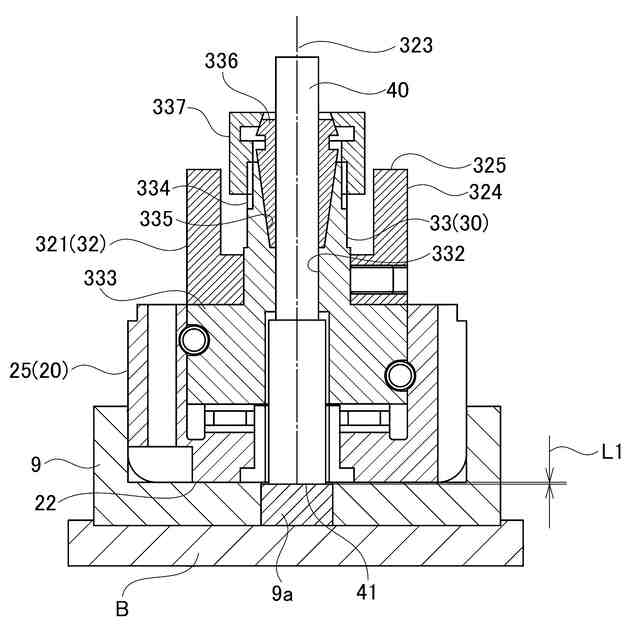

図５Ａは、ボトムホルダからのシート剥離用工具の先端の突出を所定量とするために、ボトムホルダ及び第２部材を、治具に挿入した状態を示す断面説明図である。

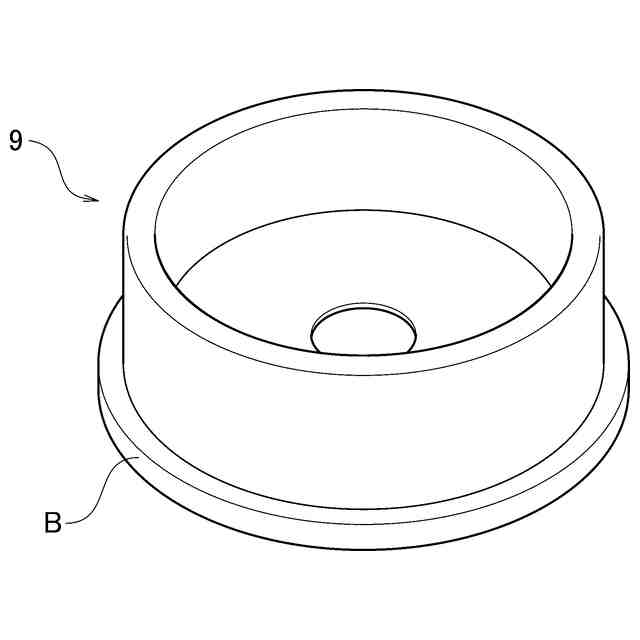

図５Ｂは、図５Ａに示された治具のみを示した斜視図である。

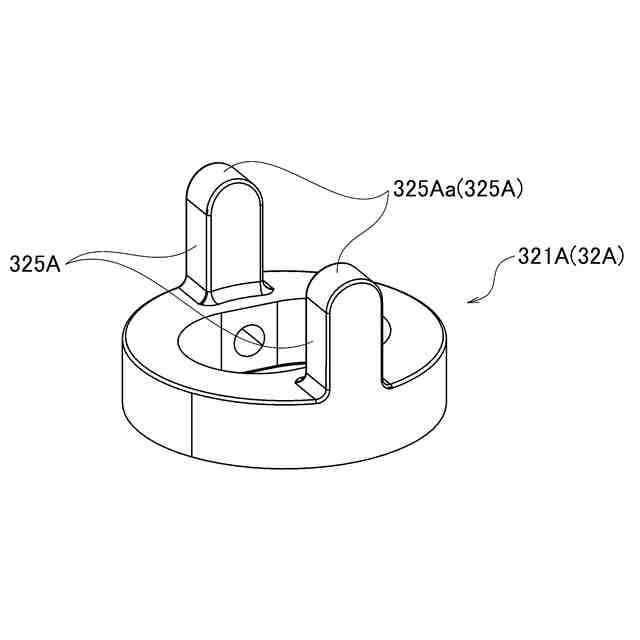

図６は、一実施形態におけるパンチボディの第１部材に組み合わせ得る工具ホルダの第２部材の一変更例の斜視図である。
図７は、一実施形態におけるパンチボディの第１部材に組み合わせ得る工具ホルダの第２部材の他の変更例の斜視図である。
図８は、一実施形態におけるパンチボディの第１部材に組み合わせ得る工具ホルダの第２部材のさらに他の変更例の斜視図である。
図９Ａは、一実施形態の変更例に係る、パンチボディの第１部材又は工具ホルダの第２部材に用い得る、内周面にスロット溝が形成された円筒形状の部材の斜視図である。
図９Ｂは、一実施形態の変更例に係る、図９Ａに示された前記円筒形状の部材と組み合わせて工具ホルダの第２部材又はパンチボディの第１部材に用い得る、外周面に突起が形成された円筒形状の部材の斜視図である。
図１０Ａは、一実施形態の変更例に係る、パンチボディの第１部材又は工具ホルダの第２部材に用い得る、内周面に突起が形成された円筒形状の部材の斜視図である。
図１０Ｂは、一実施形態の変更例に係る、図１０Ａに示された前記円筒形状の部材と組み合わせて工具ホルダの第２部材又はパンチボディの第１部材に用い得る、外周面にスロット溝が形成された円筒形状の部材の斜視図である。
【発明を実施するための形態】
【０００８】
以下、本実施形態の板材保護シートの剥離用金型を、図面に基づいて説明する。なお、同一の機能や構成には、同一又は類似の符号を付して、その説明を適宜省略する。
【０００９】
図３に示すように、本実施形態に係る板材保護シートの剥離用金型１０は、板状のワークＷを保護するためにワークＷの表面に貼付されたシートを、ワークＷから剥離するための金型である。板材保護シートの剥離用金型１０は、例えばタレットパンチプレス（図示省略）等のパンチプレスにおける上部タレット等の上型ホルダ１に対して着脱可能にかつ上下動自在に支持される。
【００１０】
なお、本実施形態において、上下動とは、図３に示すように、上型ホルダ１に金型が装着された状態で打圧される鉛直方向の上下動である。また、上方向、下方向等の記載も同様に、上型ホルダ１に装着された状態の金型における鉛直方向の上方、下方である。
（【００１１】以降は省略されています）
