公開番号2025078796
公報種別公開特許公報(A)
公開日2025-05-20
出願番号2025035336,2023512057
出願日2025-03-06,2020-08-18
発明の名称ビームフォーミングの技法
出願人華為技術有限公司,HUAWEI TECHNOLOGIES CO.,LTD.
代理人個人,個人
主分類H04W 16/28 20090101AFI20250513BHJP(電気通信技術)
要約【課題】本開示は、ビームフォーミングのための技法に関し、特に、IEEE802.11axおよび802.11beなどのWiFi通信方式のための技法に関する。
【解決手段】特に、本開示は、要求をビームフォーミデバイス(120)へ送信するように構成されたビームフォーマデバイス(110)に関し、この要求はサウンディングトーンインデックスのセットを含み、このサウンディングトーンインデックスのセットは、ビームフォーミング情報のレポート(121)がビームフォーミデバイス(120)から要求されるトーンを示し、このトーンは第1のWiFi方式によって定義され、ここで、サウンディングトーンインデックスのセットは、第1のWiFi方式によって部分チャネル帯域幅に対して定義された第1のトーンプラン(400)と、第2のWiFi方式によって全チャネル帯域幅に対して定義された第2のトーンプラン(200)とに基づいている。本開示は、対応するビームフォーミデバイスにさらに関する。

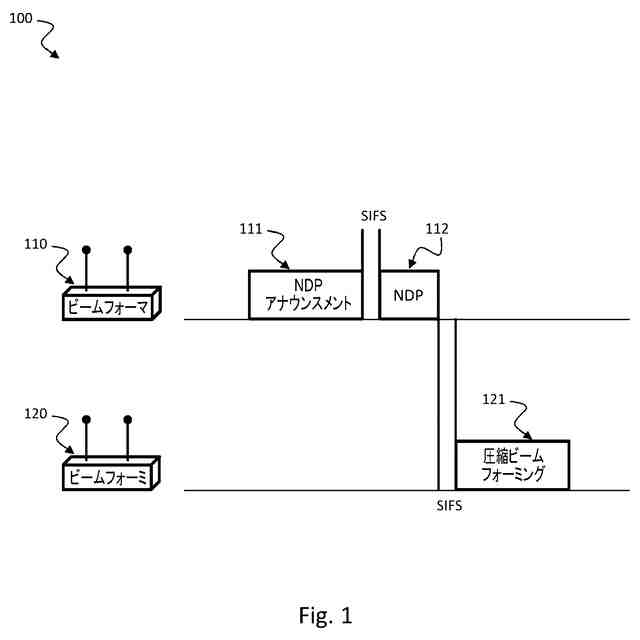

【選択図】図1
特許請求の範囲【請求項１】
ビームフォーマデバイス（１１０）であって、
要求をビームフォーミデバイス（１２０）へ送信するように構成され、前記要求はサウンディングトーンインデックスのセットを含み、前記サウンディングトーンインデックスのセットは、ビームフォーミング情報のレポート（１２１）が前記ビームフォーミデバイス（１２０）から要求されるトーンを示し、前記トーンは第１のＷｉＦｉ方式にしたがって定義され、

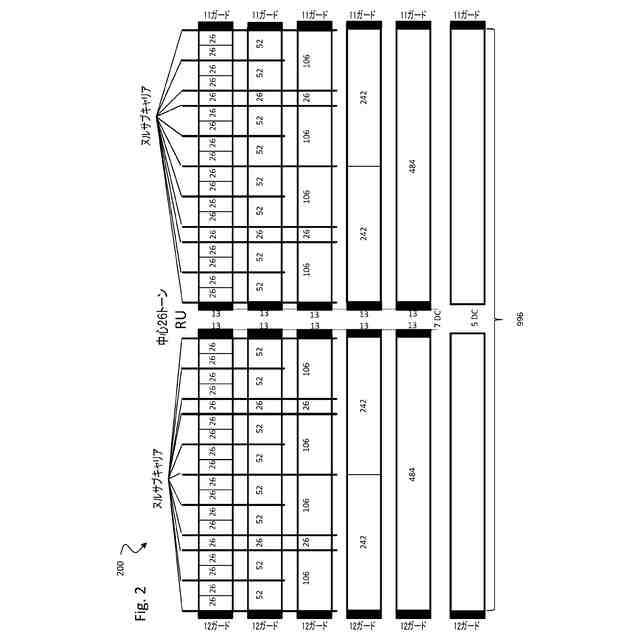

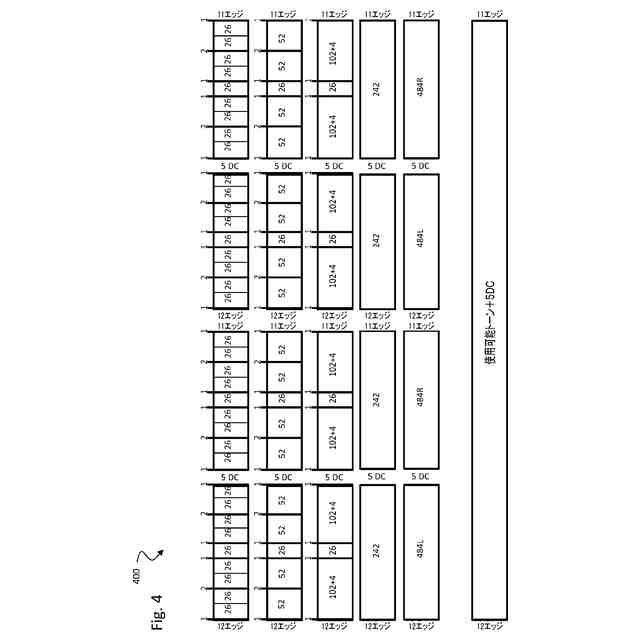

前記サウンディングトーンインデックスのセットは、前記第１のＷｉＦｉ方式によって部分チャネル帯域幅に対して定義された第１のトーンプラン（４００）と、第２のＷｉＦｉ方式によって全チャネル帯域幅に対して定義された第２のトーンプラン（２００）とに基づいている、ビームフォーマデバイス（１１０）。
続きを表示（約 1,300 文字）【請求項２】
前記第１のＷｉＦｉ方式は８０２．１１ｂｅＷｉＦｉであり、
前記第２のＷｉＦｉ方式は８０２．１１ａｘＷｉＦｉである請求項１に記載のビームフォーマデバイス（１１０）。
【請求項３】
前記第１のＷｉＦｉ方式は、８０ＭＨｚ、１６０ＭＨｚ、８０＋８０ＭＨｚ、２４０ＭＨｚおよび３２０ＭＨｚのチャネル帯域幅をサポートしている請求項１または２に記載のビームフォーマデバイス（１１０）。
【請求項４】
前記第２のＷｉＦｉ方式は、８０ＭＨｚのチャネル帯域幅をサポートしている請求項１乃至３のいずれか一項に記載のビームフォーマデバイス（１１０）。
【請求項５】
前記全チャネル帯域幅は８０ＭＨｚであり、
前記部分チャネル帯域幅は、前記全チャネル帯域幅のうちの任意のサブセットである請求項１乃至４のいずれか一項に記載のビームフォーマデバイス（１１０）。
【請求項６】

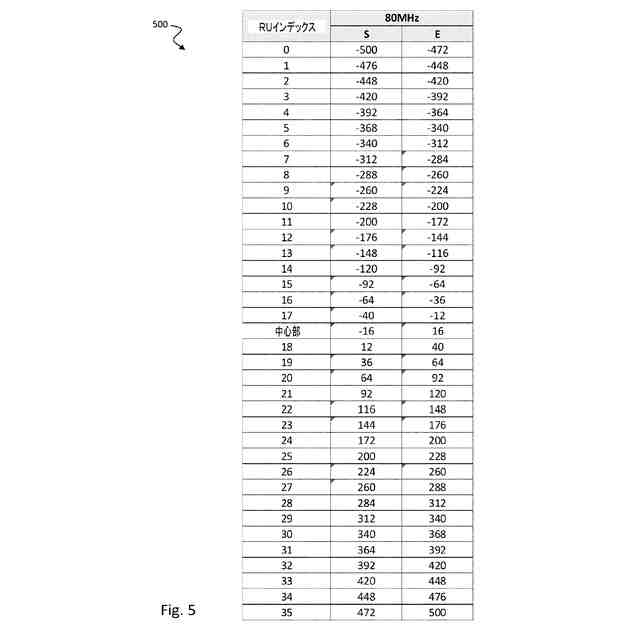

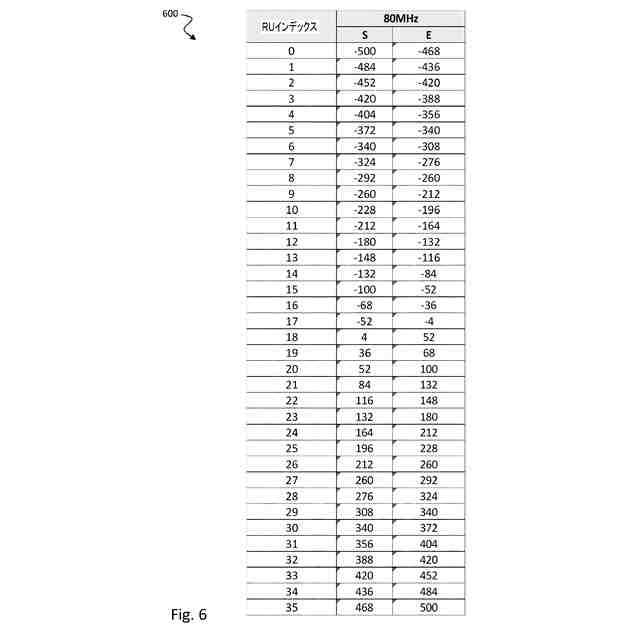

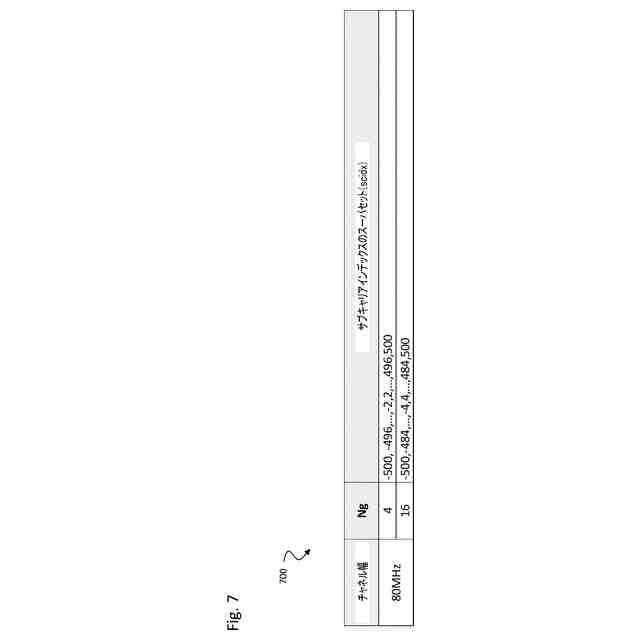

前記サウンディングトーンインデックスは、前記部分チャネル帯域幅に対する前記第１のトーンプラン（４００）と前記全チャネル帯域幅に対する前記第２のトーンプラン（２００）との両方のサウンディングトーンインデックスを含む、新統一サウンディングインデックスセット（５００、６００、７００）に基づいている、請求項１乃至５のいずれか一項に記載のビームフォーマデバイス（１１０）。
【請求項７】
前記サウンディングトーンインデックスは、前記部分チャネル帯域幅に対する新サウンディングインデックスセット（８００、９００、１０００）と、前記全チャネル帯域幅に対する追加の中心トーンインデックスとに基づいている請求項１乃至５のいずれか一項に記載のビームフォーマデバイス（１１０）。
【請求項８】
前記サウンディングトーンインデックスは、前記第２のトーンプラン（２００）のリソースユニットに対して定義された前記サウンディングトーンインデックス（１１００、１２００）の再使用と、前記第２のトーンプラン（２００）のどのリソースユニットが前記第１のトーンプラン（４００）のリソースユニットに対応するかの定義とに基づいている請求項１乃至５のいずれか一項に記載のビームフォーマデバイス（１１０）。
【請求項９】
前記全チャネル帯域幅を超えるチャネル帯域幅、特に１６０ＭＨｚ、８０＋８０ＭＨｚ、２４０ＭＨｚまたは３２０ＭＨｚのチャネル帯域幅に対する前記サウンディングトーンインデックスのセットは、前記全チャネル帯域幅の各セグメント内の前記サウンディングトーンインデックスのセットに対して定義されたルールの重複に基づいている請求項６乃至８のいずれか一項に記載のビームフォーマデバイス（１１０）。
【請求項１０】
前記ビームフォーミデバイス（１２０）への前記要求はチャネル帯域幅を示し、
前記示されたチャネル帯域幅は、前記第１のＷｉＦｉ方式に対して定義された全チャネル帯域幅である請求項１乃至９のいずれか一項に記載のビームフォーマデバイス（１１０）。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、ビームフォーミングの技法に関する。本開示は特に、サウンディングトーンインデックスのセットを含む要求をビームフォーミデバイスへ送信するビームフォーマデバイスと、ビームフォーミング情報のレポートをビームフォーマデバイスへ送信するビームフォーミデバイスとに関する。本開示はさらに、ビームフォーミングレポートをビームフォーミデバイスから受信するビームフォーマデバイスに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
圧縮ビームフォーミングレポートは、ビームフォーミング情報をビームフォーミからビームフォーマへ送信するために定義されたサウンディング手順の一部である。それは、ＷｉＦｉ規格の、１１ｎ、１１ａｃ、１１ａｘとしても知られているＩＥＥＥ８０２．１１ｎ、ａｃ、ａｘバージョンで使用されている。圧縮ビームフォーミングレポートは、様々なパラメータ表示（たとえば、Ｎｃ、Ｎｇ、コードブックサイズ）を定義するＭＩＭＯ（Ｍｕｌｔｉｐｌｅ－ＩｎｐｕｔＭｕｌｔｉｐｌｅ－Ｏｕｔｐｕｔ）コントロールフィールドと、一般的なフィードバック情報（たとえば、ストリームごとの平均ＳＮＲ（ｓｉｇｎａｌ－ｔｏ－ｎｏｉｓｅｒａｔｉｏ））と、プリコーダ行列およびトーンごとのＳＮＲ（ＭＵ（ｍｕｌｔｉ－ｕｓｅｒ）フィードバックタイプに関する）を含むトーンごとの圧縮データとから成る。
【０００３】

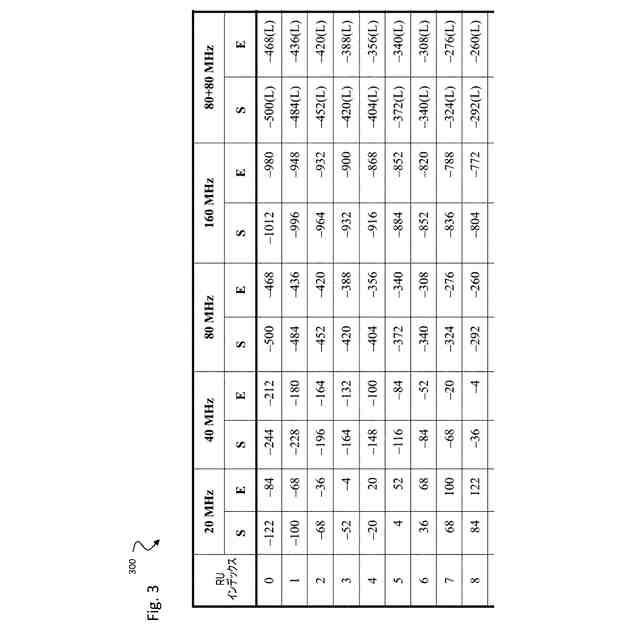

８０１．１１ａｘから開始して、サウンディングは、全帯域幅（ＢＷ）またはＢＷの一部（単一または複数のリソース割り当て－ＲＵ（ＲｅｓｏｕｒｃｅＵｎｉｔ））に対して実施されてよい。したがって、トーン（サブキャリア）インデックスの特定のセットが、サポートされているＢＷのすべての部分のサウンディングに対して定義されている。
【０００４】
１１ｂｅまたはＷｉＦｉ６としても知られているＩＥＥＥ８０２．１１ｂｅは、大きいＢＷおよび大きいＭＩＭＯサイズを導入しており、これらは、更新されたフィードバックパラメータと、フレームフォーマットと、さらにまた圧縮プリコーダ行列およびＳＮＲの正確な定義とを要求している。さらに、８０２．１１ｂｅは、サウンディングに同様に適用されるべき異なるトーン定義を暗示する新たなトーンプラン（すなわち、基本ユニット、ＲＵに対する周波数分割の構造）を導入している。
【発明の概要】
【０００５】
本開示の目的は、たとえばＩＥＥＥ８０２．１１ｂｅによるＥＨＴ（ＥｘｔｒｅｍｅＨｉｇｈＴｈｒｏｕｇｈｐｕｔ）ＷｉＦｉなどの先進通信方式におけるビームフォーミングの性能を改善するための技法を提供することである。
【０００６】
この目的は、独立請求項の特徴によって達成される。さらなる実装形態が、従属請求項、本明細書および図から明らかになっている。
【０００７】
本開示の基本思想は、新たなトーンプランのために新たなインデックス定義を適用することである。本開示は、たとえばＩＥＥＥ８０２．１１ｂｅに従ってＥＨＴＷｉＦｉによって導入された新たな、かつ拡張された事例を含めるために、たとえばＩＥＥＥ８０２．１１ａｘに従ったＨＥ（ＨｉｇｈＥｆｆｉｃｉｅｎｃｙ）ＷｉＦｉによって定義されたパラメータおよびフォーマットの更新を提示する。
【０００８】
本開示は、以下のフィールドおよびパラメータについての新たな／拡張された定義、すなわち、
・ＢＷ≧８０ＭＨｚについての新サウンディングインデックス定義
・圧縮プリコーダ行列値の拡張定義
・ＳＮＲ値の拡張定義
を提供する。
【０００９】
特に、本開示では、８０２．１１ｂｅトーンプランに合わせてトーンインデックスを調整するための機構を導入している。
【００１０】

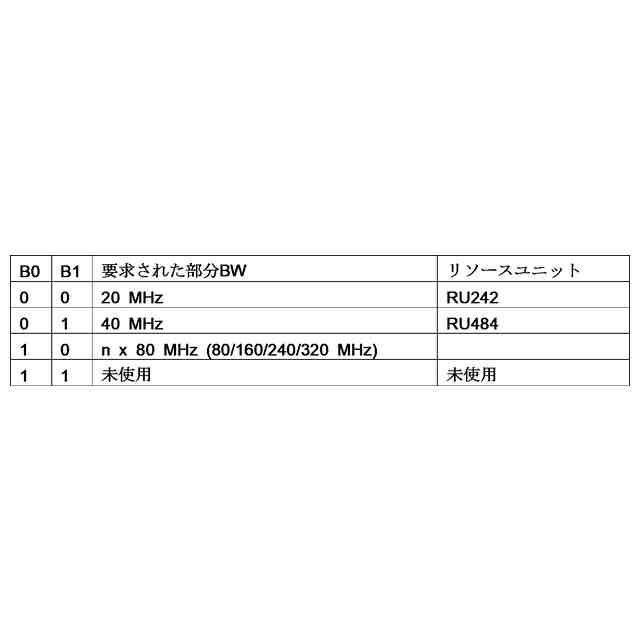

８０２．１１ｂｅによって導入された新トーンプランは、部分ＢＷ送信（パンクチャードＢＷを含む）のためのものであり、単一のＳＴＡ（Ｓｔａｔｉｏｎ）（またはＳＴＡのグループ）に割り当てられた全８０ＭＨｚＢＷでは、８０２．１１ａｘトーンプランを再利用する。この新トーンプランは、部分ＢＷ情報フィールドにおいて定義されることが可能である。
（【００１１】以降は省略されています）
