特許ウォッチ

公開番号2025077336
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023189442
出願日2023-11-06
発明の名称感温性粘着剤
出願人ニチバン株式会社
代理人弁理士法人はなぶさ特許商標事務所
主分類C09J 123/18 20060101AFI20250512BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】室温以上の温度域において小さな温度変化で粘着力が急上昇し、極大の粘着力を発現する粘着挙動を示す、感温性粘着剤を提供する。
【課題手段】エラストマー成分として4-メチル-1-ペンテン・α-オレフィン共重合体を含有する感温性粘着剤組成物であって、該感温性粘着剤組成物からなる粘着剤層を基材の少なくとも一方の面上に設けた粘着シートが、30～45℃の温度域においてBA-SUS板に対する極大の粘着力を発現し、該極大の粘着力を発現する温度T℃より3℃低い温度(T-3℃)又は5℃低い温度(T-5℃)における粘着力の値と、極大の粘着力の値との間で、粘着力の増加勾配が0.1N/℃・10mm以上となる粘着挙動を示す、粘着剤組成物。
【選択図】図1
特許請求の範囲【請求項１】
エラストマー成分として４－メチル－１－ペンテン・α－オレフィン共重合体を含有する感温性粘着剤組成物であって、
該感温性粘着剤組成物からなる粘着剤層を基材の少なくとも一方の面上に設けた粘着シートが、３０～４５℃の温度域においてＢＡ－ＳＵＳ板に対する極大の粘着力を発現し、
該極大の粘着力を発現する温度Ｔ℃より３℃低い温度（Ｔ－３℃）又は５℃低い温度（Ｔ－５℃）における粘着力の値と、極大の粘着力の値との間で、粘着力の増加勾配が０．１Ｎ／℃・１０ｍｍ以上となる粘着挙動を示す、粘着剤組成物。
続きを表示（約 680 文字）【請求項２】
前記ＢＡ－ＳＵＳ板に対する極大粘着力の値が１Ｎ／１０ｍｍ以上である、
請求項１に記載の粘着剤組成物。
【請求項３】
前記ＢＡ－ＳＵＳ板に対する極大粘着力の値が２Ｎ／１０ｍｍ以上である、
請求項１に記載の粘着剤組成物。
【請求項４】
前記４－メチル－１－ペンテン・α－オレフィン共重合体が、
４－メチル－１－ペンテンに由来する単位構造を７０モル％～９０モル％、炭素原子数２又は３のα－オレフィンに由来する単位構造を１０モル％～３０モル％、さらにその他の単位構造を０～１０モル％の割合にて含む（但し、全単位構造の合計は１００モル％である）共重合体である、
請求項１に記載の粘着剤組成物。
【請求項５】
前記粘着剤組成物が、さらに、粘着付与樹脂及び軟化剤を含有する、
請求項１に記載の粘着剤組成物。
【請求項６】
前記粘着付与樹脂が、脂肪族系炭化水素樹脂、芳香族変性テルペン系樹脂、及び脂環族系水添石油樹脂からなる群から選択される少なくとも１種である、
請求項５に記載の粘着剤組成物。
【請求項７】
前記軟化剤が、オイル類、ワックス類、及びポリブテンからなる群から選択される少なくとも１種である、
請求項５に記載の粘着剤組成物。
【請求項８】
基材と、該基材の少なくとも一方の面上に請求項１乃至請求項７のうちいずれか一項に記載の粘着剤組成物から形成された粘着剤層を有する、粘着シート。

発明の詳細な説明【技術分野】
【０００１】
本発明は感温性粘着剤組成物及び該組成物から形成された粘着剤層を有する粘着シートに関し、室温以上の温度域において、小さな温度変化で極大の粘着力を発現する、感温性粘着剤組成物及び粘着シートに関する。
続きを表示（約 2,600 文字）【背景技術】
【０００２】
粘着力を熱によって制御する感温性粘着剤やそれを粘着剤層に用いた粘着シート等が知られている。
例えば側鎖結晶化性ポリマーを含有し、該側鎖結晶性ポリマーの融点以上の温度で粘着力を発現する感温性粘着剤が提案されている。該感温性粘着剤は、該ポリマーの融点未満の温度にまで冷却処理をすると、前記側鎖結晶性ポリマーが結晶化することによって粘着力が低下する（特許文献１、２等）。
また、ポリイミド系被着体に対して室温下で強固に接着できるとともに、感温性樹脂の融点以上の温度で粘着力が低下し、容易に剥離することができる感温性粘着剤として、ベース樹脂とカルボキシル基非含有側鎖結晶性ポリマーとを含有し、該カルボキシル基非含有側鎖結晶性ポリマーの融点以上の温度で、ポリイミド系被着体に対する粘着力が低下する感温性粘着剤が提案されている（特許文献３）。
さらに、（メタ）アクリル酸エステル重合体（Ａ）と、架橋剤（Ｂ）と、ポリロタキサン化合物（Ｃ）とを含有する粘着性組成物から形成された粘着剤層を有し、２０℃における対ガラス粘着力が１．５Ｎ／２５ｍｍ未満であり、８０℃における対ガラス粘着力が２．０Ｎ／２５ｍｍ以上である感温性粘着シートが提案されている（特許文献４）。
【先行技術文献】
【特許文献】
【０００３】
特開平９－２５１９２３号公報
特開２０１０－２０２８０９号公報
特開２０１９１４３０６５号公報
特許第７０１７４４２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は、室温以上の温度域において、小さな温度変化で粘着力が急上昇し、極大の粘着力を発現する粘着挙動を示す、感温性粘着剤を提供する。
【課題を解決するための手段】
【０００５】
すなわち本発明は、下記感温性粘着剤組成物及び粘着シートを対象とする。
［１］
エラストマー成分として４－メチル－１－ペンテン・α－オレフィン共重合体を含有する感温性粘着剤組成物であって、
該感温性粘着剤組成物からなる粘着剤層を基材の少なくとも一方の面上に設けた粘着シートが、３０～４５℃の温度域においてＢＡ－ＳＵＳ板に対する極大の粘着力を発現し、
該極大の粘着力を発現する温度Ｔ℃より３℃低い温度（Ｔ－３℃）又は５℃低い温度（Ｔ－５℃）における粘着力の値と、極大の粘着力の値との間で、粘着力の増加勾配が０．１Ｎ／℃・１０ｍｍ以上となる粘着挙動を示す、粘着剤組成物。
［２］
前記ＢＡ－ＳＵＳ板に対する極大粘着力の値が１Ｎ／１０ｍｍ以上である、［１］に記載の粘着剤組成物。
［３］
前記ＢＡ－ＳＵＳ板に対する極大粘着力の値が２Ｎ／１０ｍｍ以上である、［１］に記載の粘着剤組成物。
［４］
前記４－メチル－１－ペンテン・α－オレフィン共重合体が、４－メチル－１－ペンテンに由来する単位構造を７０モル％～９０モル％、炭素原子数２又は３のα－オレフィンに由来する単位構造を１０モル％～３０モル％、さらにその他の単位構造を０～１０モル％の割合にて含む（但し、全単位構造の合計は１００モル％である）共重合体である、［１］に記載の粘着剤組成物。
［５］
前記粘着剤組成物が、さらに、粘着付与樹脂及び軟化剤を含有する、［１］に記載の粘着剤組成物。
［６］
前記粘着付与樹脂が、脂肪族系炭化水素樹脂、芳香族変性テルペン系樹脂、及び脂環族系水添石油樹脂からなる群から選択される少なくとも１種である、［５］に記載の粘着剤組成物。
［７］
前記軟化剤が、オイル類、ワックス類、及びポリブテンからなる群から選択される少なくとも１種である、［５］に記載の粘着剤組成物。
［８］
基材と、該基材の少なくとも一方の面上に［１］乃至［７］のうちいずれか一項に記載の粘着剤組成物から形成された粘着剤層を有する、粘着シート。
【発明の効果】
【０００６】
本発明によれば、室温以上の温度域において、３℃あるいは５℃といった小さな温度変化で粘着力が急上昇し、３０～４５℃の温度域において極大の粘着力を発現する粘着挙動を示す、感温性粘着剤組成物及び粘着シートを提供することができる。
【図面の簡単な説明】
【０００７】

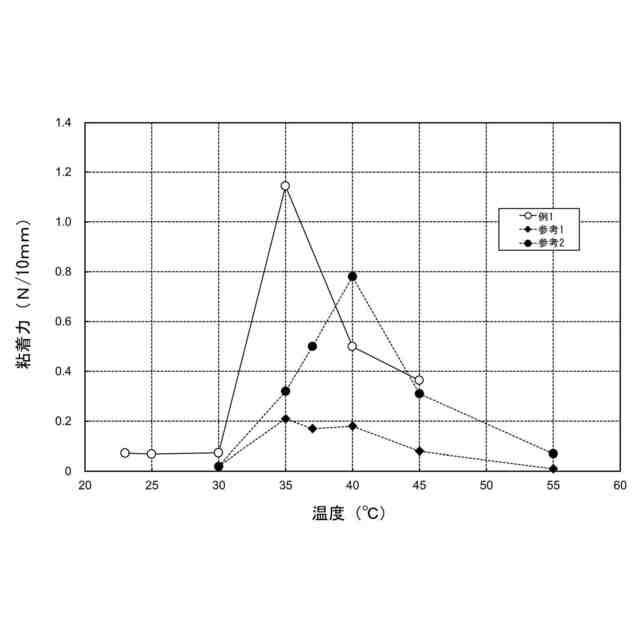

図１は、例１並びに参考例１及び参考例２の粘着シートにおける粘着挙動（温度変化に対する粘着力の変化）を示す図である。

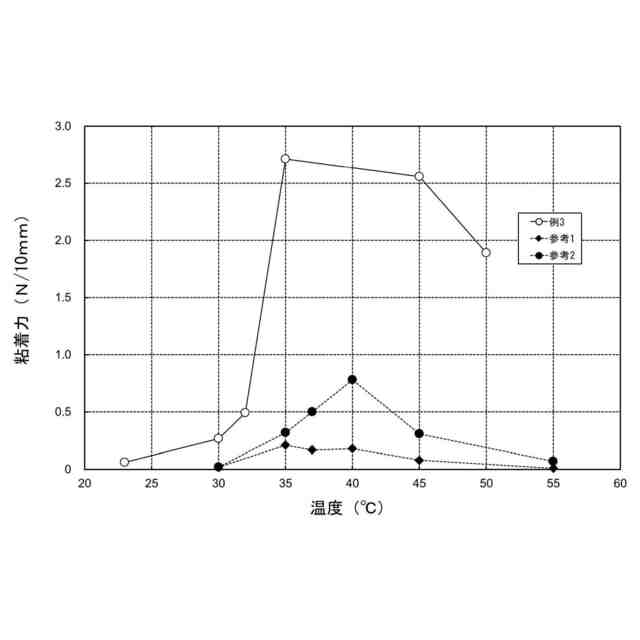

図２は、例３並びに参考例１及び参考例２の粘着シートにおける粘着挙動（温度変化に対する粘着力の変化）を示す図である。
【発明を実施するための形態】
【０００８】
［感温性粘着剤組成物］
本発明に係る感温性粘着剤組成物は、ポリオレフィンエラストマーを含有し、具体的には４－メチル－１－ペンテン・α－オレフィン共重合体を含有する。
【０００９】
上記４－メチル－１－ペンテン・α－オレフィン共重合体は、例えば４－メチル－１－ペンテンに由来する単位構造を７０モル％～９０モル％含み、炭素原子数２又は３のα－オレフィンに由来する単位構造を１０モル％～３０モル％含むものとすることができる。また該共重合体は、さらに、４－メチル－１－ペンテン以外の炭素原子数４～２０のα－オレフィンに由来する単位構造を１０モル％以下の割合で含んでいてもよい（なお、全単位構造の合計は１００モル％である）。
【００１０】
上記４－メチル－１－ペンテン・α－オレフィン共重合体における４－メチル－１－ペンテンに由来する単位構造の割合は、例えば７２モル％～８９モル％、あるいは７２モル％～８５モル％とすることができる。
また上記４－メチル－１－ペンテン・α－オレフィン共重合体における炭素原子数２又
は３のα－オレフィンに由来する単位構造の割合は、例えば１１モル％～２８モル％、あるいは１５モル％～２８モル％とすることができる。
（【００１１】以降は省略されています）

関連特許
