特許ウォッチ

公開番号2025076984
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2024108589
出願日2024-07-05
発明の名称粘着剤、粘着シート、積層体およびディスプレイ
出願人artience株式会社
代理人
主分類C09J 133/04 20060101AFI20250509BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】透明性に優れ、さらに耐熱性および耐湿熱性と、屈曲性および巻き取り性を満足する粘着剤、粘着シート、および該積層体、さらにはディスプレイの提供。
【解決手段】本発明の課題は、特定のアクリル系共重合体(A)、イソシアネート化合物(B)および、金属キレート化合物(C)を含み、下記(1)～(3)の全てを満たすことを特徴とする粘着剤により解決される。
(1)3.0×10⁴Pa<G’(-20)<4.0×10⁵Pa
(2)5<G’(-20)/G’(200)<17
(3)2<tanδ(-20)/tanδ(200)<6
ここで、上記式のうち、
G’(-20)は、-20℃、1Hzでの貯蔵弾性率
G’(200)は、200℃、1Hzでの貯蔵弾性率
tanδ(-20)は、-20℃、1Hzでの損失正接
tanδ(200)は、200℃、1Hzでの損失正接
をそれぞれ指す。
【選択図】図1
特許請求の範囲【請求項１】
アクリル系共重合体（Ａ）、イソシアネート化合物（Ｂ）および金属キレート化合物（Ｃ）を含み、
アクリル系共重合体（Ａ）は、下記モノマー（ａ－１）、（ａ－２）および（ａ－３）を含むモノマー混合物の共重合体であり、
下記（１）～（３）の全てを満たすことを特徴とする粘着剤。
（ａ－１）アルキル基の炭素数が８～１２の（メタ）アクリル酸アルキルエステルモノマー
（ａ－２）水酸基を有するモノマー
（ａ－３）金属化合物とキレート架橋を形成するモノマー
（１）３．０×１０
４
Ｐａ＜Ｇ’（－２０）＜４．０×１０
５
Ｐａ
（２）５＜Ｇ’（－２０）／Ｇ’（２００）＜１７
（３）２＜ｔａｎδ（－２０）／ｔａｎδ（２００）＜６
ここで、上記式のうち、
Ｇ’（－２０）は、－２０℃、１Ｈｚでの貯蔵弾性率
Ｇ’（２００）は、２００℃、１Ｈｚでの貯蔵弾性率
ｔａｎδ（－２０）は、－２０℃、１Ｈｚでの損失正接
ｔａｎδ（２００）は、２００℃、１Ｈｚでの損失正接
をそれぞれ指す。
続きを表示（約 480 文字）【請求項２】
アクリル系共重合体（Ａ）は、モノマー混合物１００質量％中に、
モノマー（ａ－１）を２０～９８質量％と、
モノマー（ａ－２）を０．２～２質量％と、
モノマー（ａ－３）を０．２～５質量％と、を含むことを特徴とする、請求項１記載の粘着剤。
【請求項３】
アクリル系共重合体（Ａ）１００質量％に対し、イソシアネート化合物（Ｂ）を０．５～５質量％、金属キレート化合物（Ｃ）を０．２～２質量％含むことを特徴とする、請求項１記載の粘着剤。
【請求項４】
ゲル分率が６０～９０質量％であることを特徴とする、請求項１記載の粘着剤。
【請求項５】

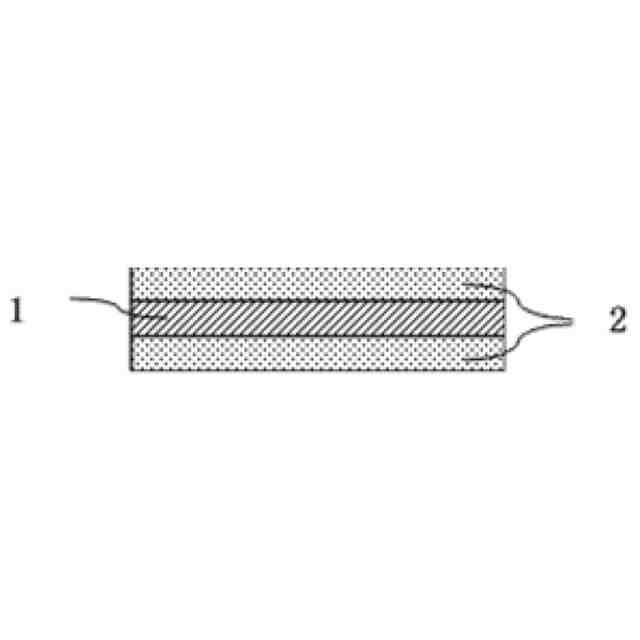

請求項１～４いずれか１項記載の粘着剤の硬化物である粘着剤層が、剥離フィルムで挟持された粘着シート。
【請求項６】

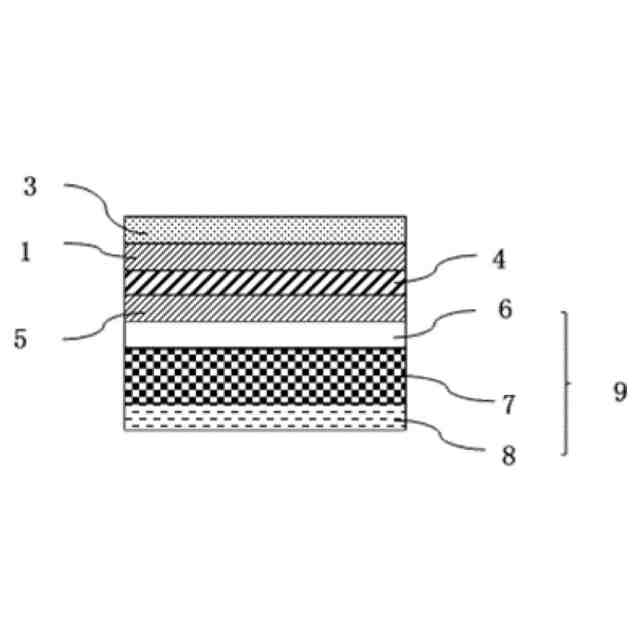

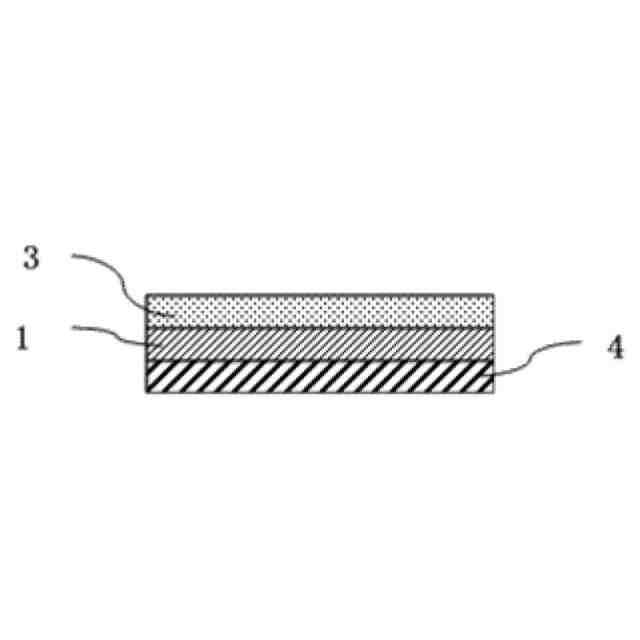

光透過性基材、粘着剤層および偏光板を備え、前記粘着剤層は、請求項１～４いずれか１項記載の粘着剤の硬化物である積層体。
【請求項７】
請求項６記載の積層体および光学素子を備える、ディスプレイ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、光透過性基材、粘着剤層、および偏光板を備える積層体を形成するのに好適な粘着剤、粘着シート、および該粘着剤層を有する積層体に関する。前記積層体は、ディスプレイ用に好適に用いられる。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
液晶ディスプレイおよび有機ＥＬディスプレイ等の薄型画像表示装置は、通常、液晶層、有機ＥＬ層等の画像形成層と、光学フィルムやカバーパネルとを含む積層構造を有している。画像表示装置を構成する各層の接合には、粘着剤が使用されることが一般的である。例えば、タッチパネルに用いる透明導電性フィルムは、支持ガラスや支持フィルム等の部材に粘着剤層を介して積層されている。また、画像装置に用いる偏光板フィルムは、液晶モジュールや有機ＥＬモジュールに粘着剤層を介して貼付される。このように、画像表示装置の各部材は、粘着剤層により貼付、固定化される。
【０００３】
さらには、前記画像表示装置としては、ガラス基板を用いたフラットディスプレイが主流であったが、近年、プラスチック等の可撓性基板を用いた、折り曲げ可能なフォルダブルディスプレイ（Ｆｏｌｄａｂｌｅｄｉｓｐｌａｙ）や、巻き取り可能なローラブルディスプレイ（Ｒｏｌｌａｂｌｅｄｉｓｐｌａｙ）等の、フレキシブルディスプレイが開発されている。このようなフレキシブルディスプレイは、従来のガラス基板を用いたフラットディスプレイと比較して、軽量性、薄さ、可撓性等に優れており、また意匠性にも優れている等の種々の利点を有する。
【０００４】
前記粘着剤層には、従来から高温環境や高温高湿環境で発泡や剥がれが生じない性質が必要であったが、近年ではさらなる機能化が必要となり、フレキシブルディスプレイにおいては、フレキシブル性が必要となってきている。フレキシブル性とは、例えば、フォルダブルディスプレイにおいては、ディスプレイの屈曲に対応する適性（屈曲性）である。一般に、屈曲性としては、折り曲げを繰り返した際、発泡、浮きやハガレが生じない特性（動的屈曲性）が必要とされる。
【０００５】
特許文献１には、アクリル系重合体およびラジカル重合性化合物を含む粘着剤が開示されている。また、特許文献２には、２種類のアクリル系重合体を含む粘着剤が開示されている。
【先行技術文献】
【特許文献】
【０００６】
特開２０２３－８９９３７号公報
国際公開第２０２３／０６８００９号
【発明の概要】
【発明が解決しようとする課題】
【０００７】
近年、さらなるディスプレイの高耐久化に対応すべく、使用される粘着剤にはこれまでよりも厳しい耐久性が必要とされる。特にフォルダブルディスプレイにおいては、屈曲を繰り返した際、発泡、浮きやハガレが生じない特性（動的屈曲性）に加え、長時間、屈曲状態を保持した際、発泡、浮きやハガレが生じない特性（静的屈曲性）も必要となっている。また、ローラブルディスプレイにおいては、ローラブルディスプレイに使用することができるよう、ディスプレイの巻き取りに対応する適性（巻き取り性）が必要となる。巻き取り性としては、長時間、巻き取り状態を保持した際、発泡、浮きやハガレが生じない
特性が必要とされる。
【０００８】
さらには、従来、これら屈曲性は室温下でのみ必要な要求品質であったが、ディスプレイの普及に伴い、極寒地域を想定した低温環境下や、極暑地域や炎天下での自動車車内を想定した高温環境下での屈曲性が加えて必要となってきている。
【０００９】
これに対し、従来の粘着シートでは、実用上問題の無いレベルでの耐熱性および耐湿熱性と、屈曲性および巻き取り性等のフレキシブル性を満たすことができていないのが現状である。
また、フレキシブル性には、ディスプレイ構成によって、動的屈曲性、静的屈曲性、巻き取り性が必要とされるが、これらフレキシブル性を個別に満足することはできても、同時に満足することは困難であり、加えて、高温環境や高温高湿環境下において、動的屈曲性、静的屈曲性、巻き取り性を満たすことができていないのが現状である。
【００１０】
本発明は、透明性に優れ、さらに耐熱性および耐湿熱性と、屈曲性および巻き取り性を満足する粘着剤、粘着シート、および該積層体、さらにはディスプレイの提供を目的とする。
【課題を解決するための手段】

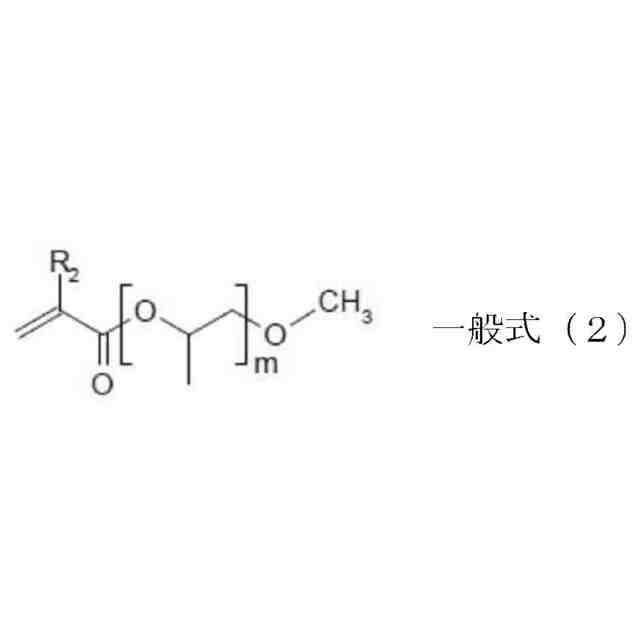

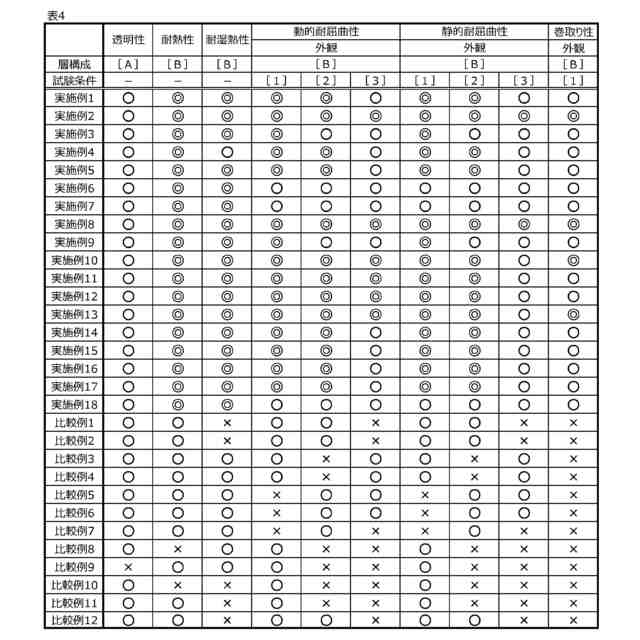

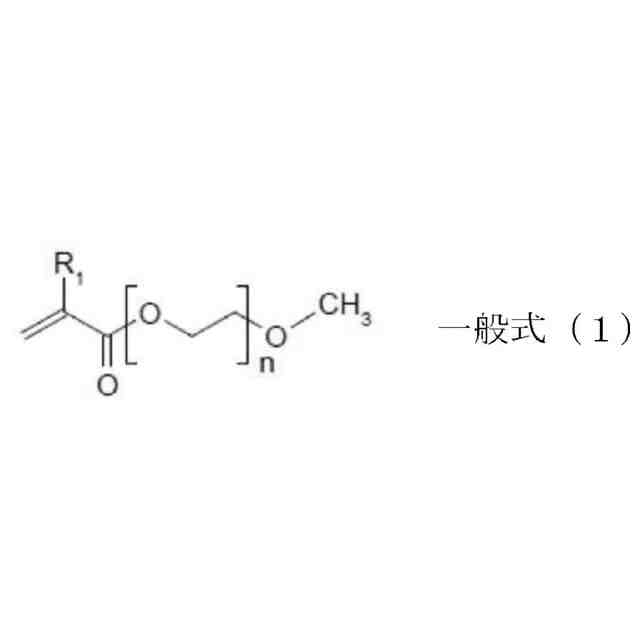

（【００１１】以降は省略されています）

関連特許
