公開番号2025076588
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188221
出願日2023-11-02
発明の名称制御装置、制御システム、及び制御プログラム
出願人セイコーエプソン株式会社
代理人弁理士法人クシブチ国際特許事務所
主分類H04W 76/25 20180101AFI20250509BHJP(電気通信技術)
要約【課題】測色器とスマートフォンとの通信が、ユーザーが意図せずに切断されることを抑制する。
【解決手段】スマートフォン1は、測色器2と通信する第1通信I/F13と、第1通信I/F13を測色器2と通信する起動状態から測色器2と通信しない休止状態へ移行させる条件である第1通信条件C1を設定する第1設定部111と、測色器2が第1通信I/F13と通信する起動状態から第1通信I/F13と通信しない休止状態へ移行する条件である第2通信条件C2を、測色器2から取得する取得部112と、タッチパネル12を制御する第1表示制御部115と、を備え、第1通信I/F13が起動状態から休止状態へ移行し難いように第1通信条件C1の設定を変更する操作である第1変更操作P1を第1設定部111が受け付けた場合に、第1表示制御部115は、タッチパネル12に第2通信条件C2を示す情報を表示させる。
【選択図】図4
特許請求の範囲【請求項１】
対象機器と通信する第１通信部と、
ユーザーからの操作に応じて、前記第１通信部を前記対象機器と通信する起動状態から前記対象機器と通信しない休止状態へ移行させる条件である第１通信条件を設定する第１設定部と、
前記対象機器が前記第１通信部と通信する起動状態から前記第１通信部と通信しない休止状態へ移行する条件である第２通信条件を、前記対象機器から取得する取得部と、
表示部を制御する表示制御部と、
を備え、
前記第１通信部が前記起動状態から前記休止状態へ移行し難いように前記第１通信条件の設定を変更する操作である第１変更操作を前記第１設定部が受け付けた場合に、前記表示制御部は、前記表示部に前記第２通信条件を示す情報を表示させる、制御装置。
続きを表示（約 1,500 文字）【請求項２】
前記第１通信部が前記起動状態から前記休止状態へ移行し易いように前記第１通信条件の設定を変更する操作である第２変更操作を前記第１設定部が受け付けた場合に、前記表示制御部は、前記表示部に前記第２通信条件を示す情報を表示させない、
請求項１に記載の制御装置。
【請求項３】
前記第２通信条件は、第１設定条件と、前記第１設定条件よりも前記対象機器が前記休止状態に移行し難い条件である第２設定条件を含み、
前記第１設定部が前記第１変更操作を受け付けたときに、前記第２通信条件が前記第１設定条件である場合に、前記表示制御部は、前記表示部に前記第２通信条件を示す情報を表示させる、
請求項１に記載の制御装置。
【請求項４】
前記第１設定部が前記第１変更操作を受け付けたときに、前記第２通信条件が前記第２設定条件である場合に、前記表示制御部は、前記表示部に前記第２通信条件を示す情報を表示させない、
請求項３に記載の制御装置。
【請求項５】
記憶部を備え、
前記取得部は、前記対象機器との初期の通信において、前記第２通信条件を前記対象機器から予め取得し、前記記憶部に前記第２通信条件を記憶させる、
請求項３又は請求項４に記載の制御装置。
【請求項６】
前記第２通信条件が前記第２設定条件である場合に、前記対象機器に対して前記対象機器が有する操作機構の操作による前記第２通信条件の変更を禁止させる禁止部を備える、
請求項５に記載の制御装置。
【請求項７】
前記第１設定部が前記第１変更操作を受け付けたときに、前記取得部は、前記第２通信条件を前記対象機器から取得する、
請求項１から請求項４のいずれか１項に記載の制御装置。
【請求項８】
対象機器と、前記対象機器を制御する制御装置と、を備える制御システムであって、
前記対象機器は、第２通信部を備え、
前記制御装置は、
前記第２通信部と通信する第１通信部と、
ユーザーからの操作に応じて、前記第１通信部を前記対象機器と通信する起動状態から前記対象機器と通信しない休止状態へ移行させる条件である第１通信条件を設定する第１設定部と、
前記第２通信部が前記第１通信部と通信する起動状態から前記第１通信部と通信しない休止状態へ移行する条件である第２通信条件を、前記対象機器から取得する取得部と、
表示部を制御する表示制御部と、
を備え、
前記第１通信部が前記起動状態から前記休止状態へ移行し難いように前記第１通信条件の設定を変更する操作である変更操作を前記第１設定部が受け付けた場合に、前記表示制御部は、前記表示部に前記第２通信条件を示す情報を表示させる、
制御システム。
【請求項９】
対象機器と通信する第１通信部を制御するプロセッサーを、
ユーザーからの操作に応じて、前記第１通信部を前記対象機器と通信する起動状態から前記対象機器と通信しない休止状態へ移行させる条件である第１通信条件を設定する第１設定部、
前記対象機器が前記第１通信部と通信する起動状態から前記第１通信部と通信しない休止状態へ移行する条件である第２通信条件を、前記対象機器から取得する取得部、及び、
表示部を制御する表示制御部、として機能させ、
前記第１通信部が前記起動状態から前記休止状態へ移行し難いように前記第１通信条件の設定を変更する操作である変更操作を前記第１設定部が受け付けた場合に、前記表示制御部は、前記表示部に前記第２通信条件を示す情報を表示させる、
制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、制御装置、制御システム、及び制御プログラムに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、スマートフォンと通信する測色器が知られている。
例えば、特許文献１に記載の測色器は、測色モードに応じて、Ｗｉ－Ｆｉ（登録商標）通信と、Ｂｌｕｅｔｏｏｔｈ（登録商標）通信と、を切り替えることで、低消費電力化を実現している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１５３７１８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、特許文献１に記載の測色器のような対象機器とスマートフォンのような制御装置との間の通信が、ユーザーが意図せずに切断されることがある。
例えば、スマートフォンがスリープ状態に移行する場合には、スマートフォンと測色器との間の通信が、ユーザーが意図せずに切断されることがある。また、例えば、測色器が所定期間以上連続して操作されない場合には、測色器の電源がオフされ、スマートフォンと測色器との間の通信が、ユーザーが意図せずに切断されることがある。
そこで、対象機器と制御装置との間の通信が、ユーザーが意図せずに切断されることを抑制する必要がある。
【課題を解決するための手段】
【０００５】
上記課題を解決する一態様は、対象機器と通信する第１通信部と、ユーザーからの操作に応じて、前記第１通信部を前記対象機器と通信する起動状態から前記対象機器と通信しない休止状態へ移行させる条件である第１通信条件を設定する第１設定部と、前記対象機器が前記第１通信部と通信する起動状態から前記第１通信部と通信しない休止状態へ移行する条件である第２通信条件を、前記対象機器から取得する取得部と、表示部を制御する表示制御部と、を備え、前記第１通信部が前記起動状態から前記休止状態へ移行し難いように前記第１通信条件の設定を変更する操作である第１変更操作を前記第１設定部が受け付けた場合に、前記表示制御部は、前記表示部に前記第２通信条件を示す情報を表示させる、制御装置である。
【０００６】
上記課題を解決する別の一態様は、対象機器と、前記対象機器を制御する制御装置と、を備える制御システムであって、前記対象機器は、第２通信部を備え、前記制御装置は、前記第２通信部と通信する第１通信部と、ユーザーからの操作に応じて、前記第１通信部を前記対象機器と通信する起動状態から前記対象機器と通信しない休止状態へ移行させる条件である第１通信条件を設定する第１設定部と、前記第２通信部が前記第１通信部と通信する起動状態から前記第１通信部と通信しない休止状態へ移行する条件である第２通信条件を、前記第２通信部から取得する取得部と、表示部を制御する表示制御部と、を備え、前記第１通信部が前記起動状態から前記休止状態へ移行し難いように前記第１通信条件の設定を変更する操作である第１変更操作を前記第１設定部が受け付けた場合に、前記表示制御部は、前記表示部に前記第２通信条件を示す情報を表示させる、制御システムである。
【０００７】
上記課題を解決する更に別の一態様は、対象機器と通信する第１通信部を制御するプロセッサーを、ユーザーからの操作に応じて、前記第１通信部を前記対象機器と通信する起動状態から前記対象機器と通信しない休止状態へ移行させる条件である第１通信条件を設定する第１設定部、前記対象機器が前記第１通信部と通信する起動状態から前記第１通信部と通信しない休止状態へ移行する条件である第２通信条件を、前記対象機器から取得する取得部、及び、表示部を制御する表示制御部、として機能させ、前記第１通信部が前記起動状態から前記休止状態へ移行し難いように前記第１通信条件の設定を変更する操作である第１変更操作を前記第１設定部が受け付けた場合に、前記表示制御部は、前記表示部に前記第２通信条件を示す情報を表示させる、制御プログラムである。
【図面の簡単な説明】
【０００８】
本実施形態に係る制御システムの一例を示す図。
第１制御部、及び第２制御部の構成の一例を示す図。

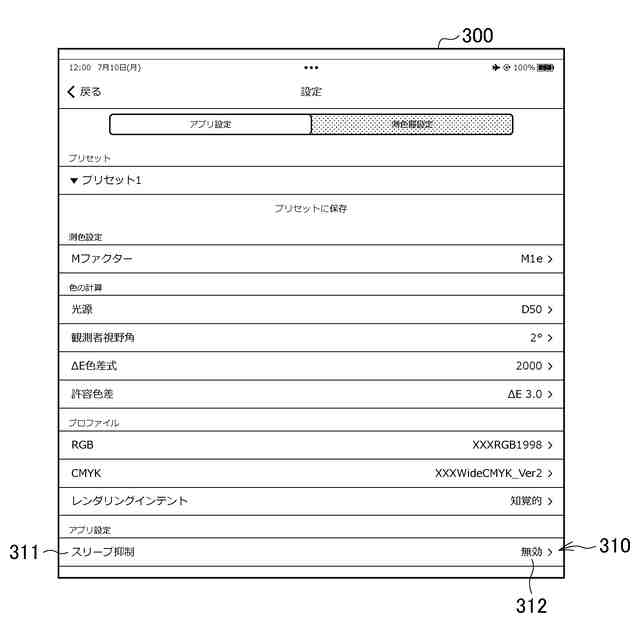

タッチパネルが表示するアプリ設定画面の一例を示す画面図。

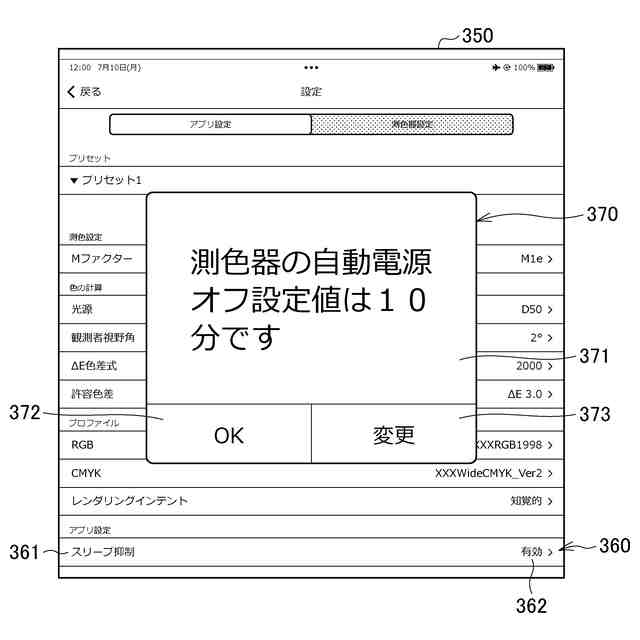

タッチパネルが表示するアプリ設定画面の他の一例を示す画面図。

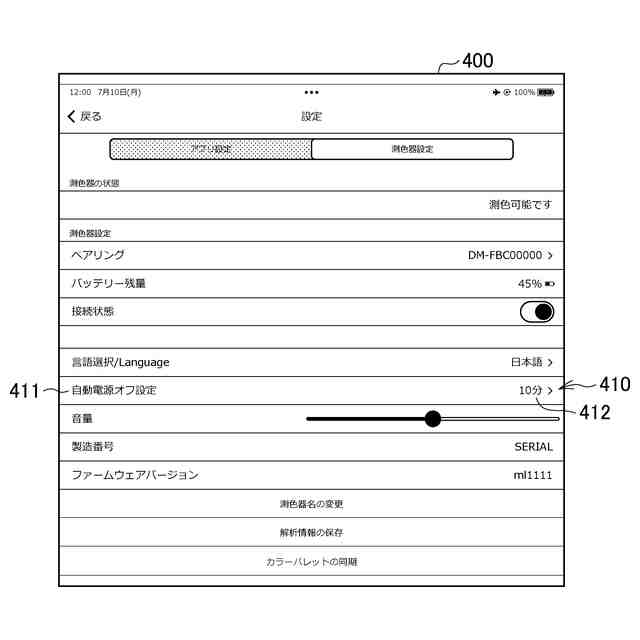

タッチパネルが表示する測色器設定画面の一例を示す画面図。

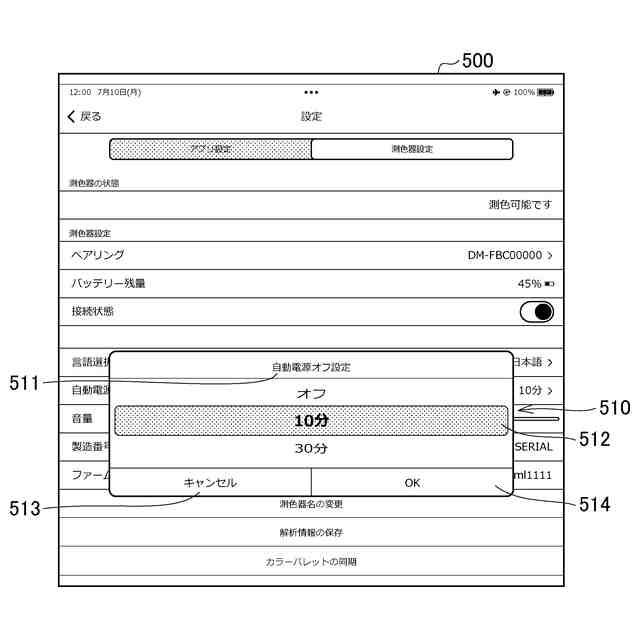

タッチパネルが表示する測色器設定画面の他の一例を示す画面図。

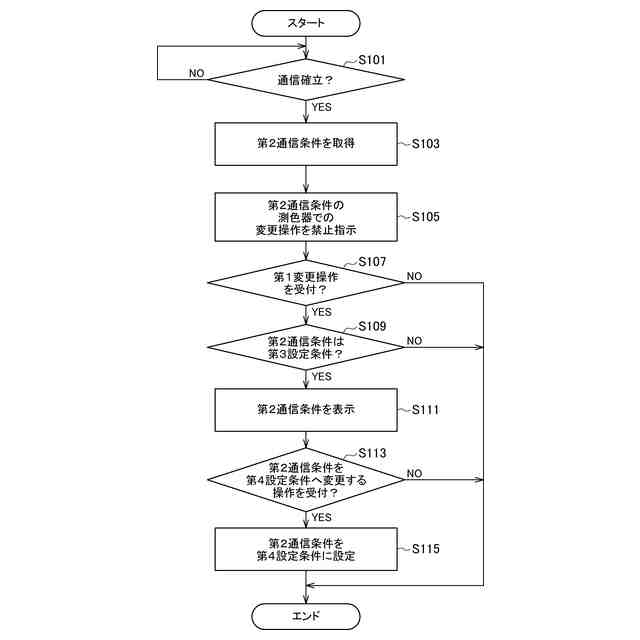

第１実施形態に係る第１制御部の処理の一例を示すフローチャート。

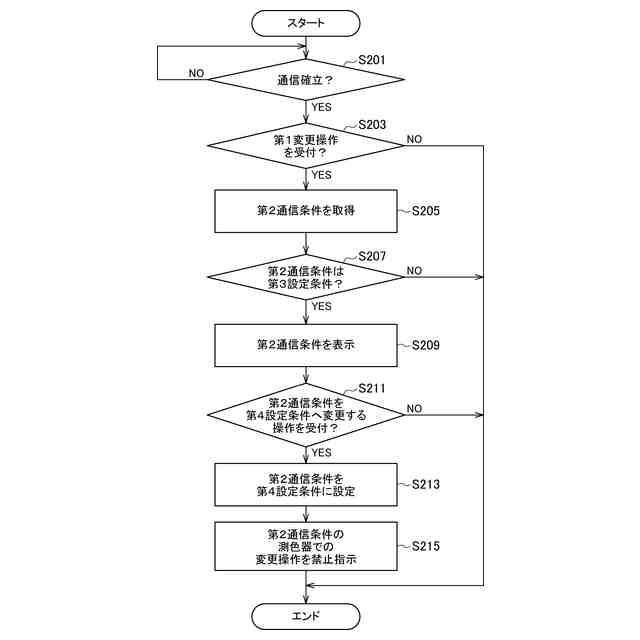

第２実施形態に係る第１制御部の処理の一例を示すフローチャート。
【発明を実施するための形態】
【０００９】
以下、図面を参照して実施形態について説明する。
【００１０】

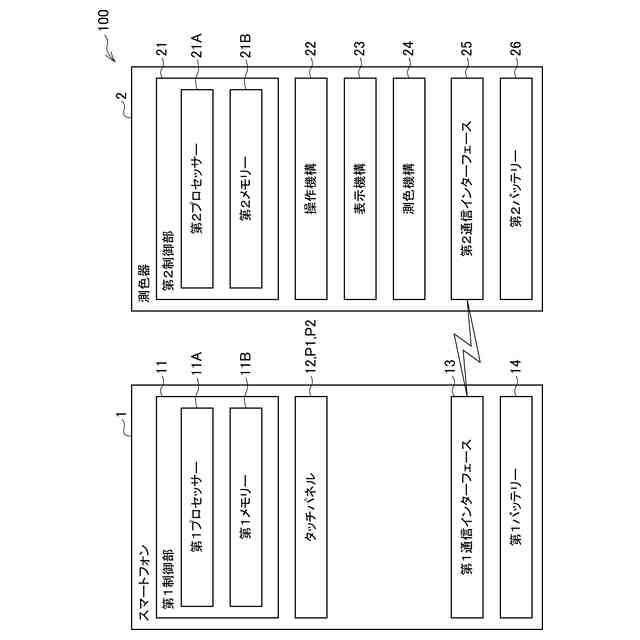

まず、図１を参照して、制御システム１００の構成について説明する。図１は、本実施形態に係る制御システム１００の一例を示す図である。図１に示すように、制御システム１００は、スマートフォン１と、測色器２と、を備える。スマートフォン１と測色器２とは、無線通信可能に接続される。
（【００１１】以降は省略されています）
