公開番号2025076560
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188158
出願日2023-11-02
発明の名称紙葉類搬送装置
出願人株式会社ジェッター
代理人個人,個人,個人
主分類B65H 5/22 20060101AFI20250509BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】空気流によって複数枚の紙幣を搬送するときに、1枚の紙幣だけが空気流により流れたとしても、その1枚の紙幣を止め、残りの紙幣の到達を待つことを可能にする。

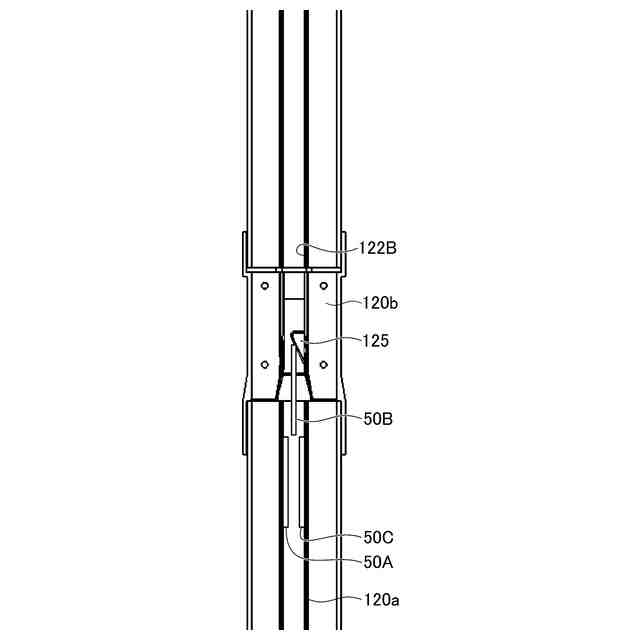

【解決手段】ダクトの第一領域(120a)内において3枚の紙幣(50A, 50B, 50C)を搬送するときに、1枚の紙幣(50B)のみが空気流で流れたとしても、第一領域(120a)の側壁(122B)に形成された紙葉類ストッパー(125)によってその紙幣(50B)を止める。紙幣(50B)が紙葉類ストッパー(125)により止められている間に残りの紙幣(50A, 50C)がガンズキャリーによって押され、紙葉類ストッパー(125)に止められていた紙幣(50B)に追い着き、3枚の紙幣(50A, 50B, 50C)を揃えることができる。
【選択図】図5
特許請求の範囲【請求項１】
ダクトと、
前記ダクトの一端において前記ダクトと連通するように配置された紙葉類収容室と、
前記ダクト内を走行可能なガンズキャリーと、
前記ダクト内において前記紙葉類収容室に向かう方向に空気流を発生させる第一送風機と、
前記ダクト内において前記紙葉類収容室に向かう方向とは逆の方向に空気流を発生させる第二送風機と、
前記紙葉類収容室の手前で前記ダクトから分岐し、前記ガンズキャリーを収容するガンズキャリー収納用ダクトと、
を備え、
前記第一送風機が前記ダクト内に発生させた空気流により前記ダクト内において前記ガンズキャリーを走行させ、前記ガンズキャリーは前記ダクト内に投入された紙葉類を前記紙葉類収容室まで搬送し、
前記ダクトは、前記紙葉類のみが通過可能な第一領域と、前記ガンズキャリーが通過可能な第二領域と、から構成されており、
前記第一領域は前記紙葉類収容室まで延びており、
前記第二領域は前記紙葉類収容室の手前で前記第一領域から分岐し、前記ガンズキャリー収納用ダクトを構成するものである紙葉類搬送装置において、
前記ダクトの前記第一領域は前記ダクトが延びる方向と平行に延びる一対の側壁を有しており、
前記一対の側壁の少なくとも何れか一方には前記紙葉類の走行を停止させる紙葉類ストッパーが形成されており、
前記紙葉類ストッパーは前記第一送風機による空気流のみに押されて走行する紙葉類は停止させ、前記ガンズキャリーにより押されて走行する紙葉類は通過させるものであることを特徴とする紙葉類搬送装置。
続きを表示（約 1,100 文字）【請求項２】

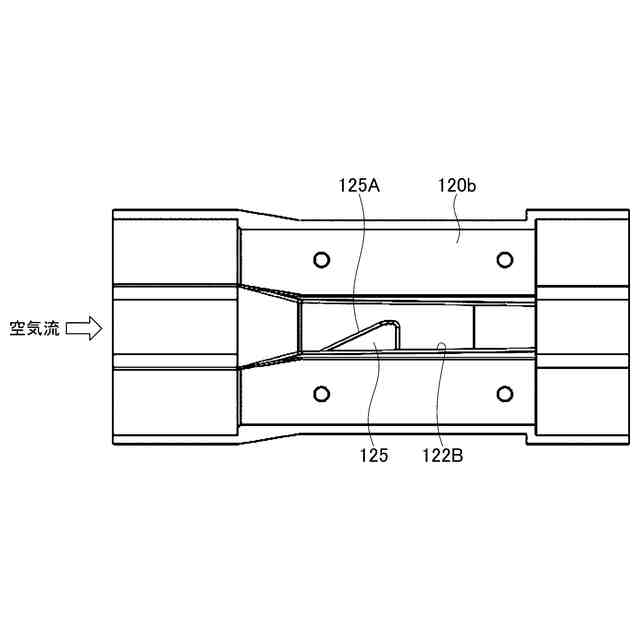

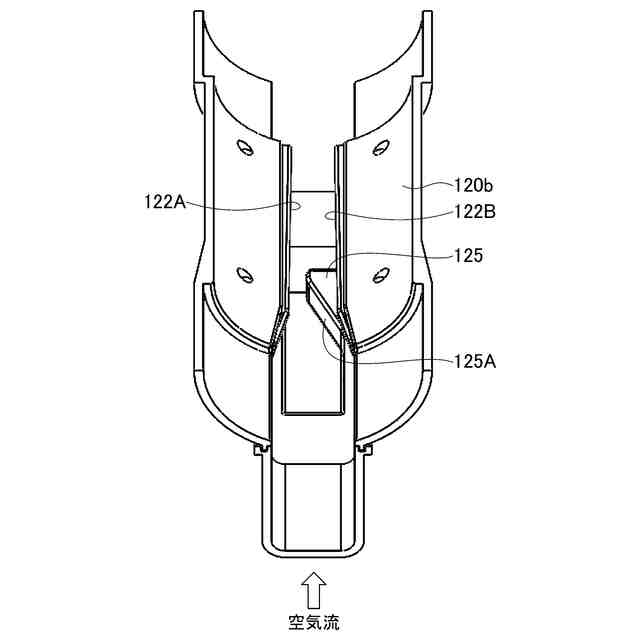

前記紙葉類ストッパーは三角柱の形状をなしており、前記第一送風機による空気流が流れる方向において前記一対の側壁の一方からの距離が徐々に大きくなる斜面を有していることを特徴とする請求項１に記載の紙葉類搬送装置。
【請求項３】

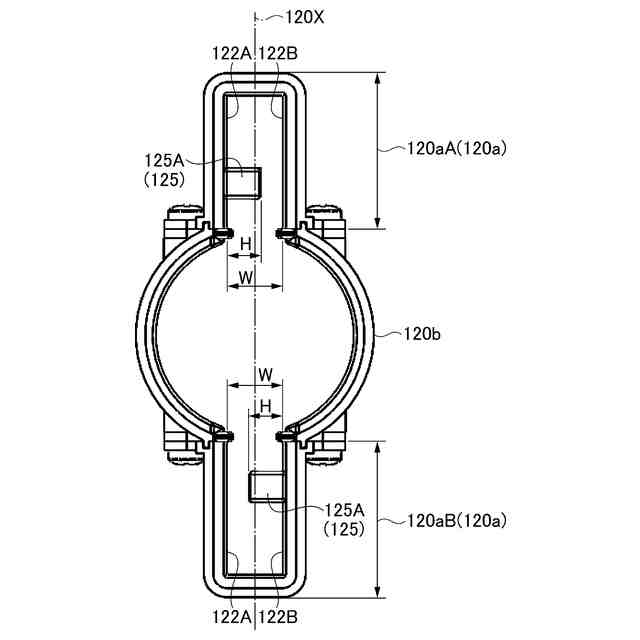

前記紙葉類ストッパーの前記一対の側壁の一方から高さは前記一対の側壁の一方と前記一対の側壁の他方との間の長さの半分を超えることを特徴とする請求項１に記載の紙葉類搬送装置。
【請求項４】
前記紙葉類ストッパーは前記ガンズキャリー収納用ダクトの手前に設けられていることを特徴とする請求項１に記載の紙葉類搬送装置。
【請求項５】
前記第一領域は前記第二領域から上下方向に突出しており、
前記紙葉類ストッパーは、前記第二領域から上方に突出している前記第一領域及び前記第二領域から下方に突出している前記第一領域の少なくとも何れか一方に形成されていることを特徴とする請求項１に記載の紙葉類搬送装置。
【請求項６】
前記第一領域は前記第二領域から上下方向に突出しており、
前記紙葉類ストッパーは、前記第二領域から上方に突出している前記第一領域の一対の側壁の一方に形成されているとともに、前記第二領域から下方に突出している前記第一領域の一対の側壁の他方に形成されていることを特徴とする請求項１に記載の紙葉類搬送装置。
【請求項７】

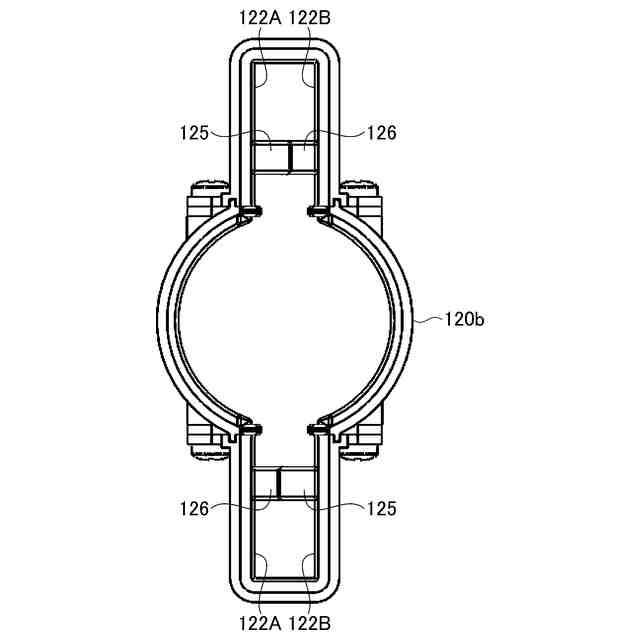

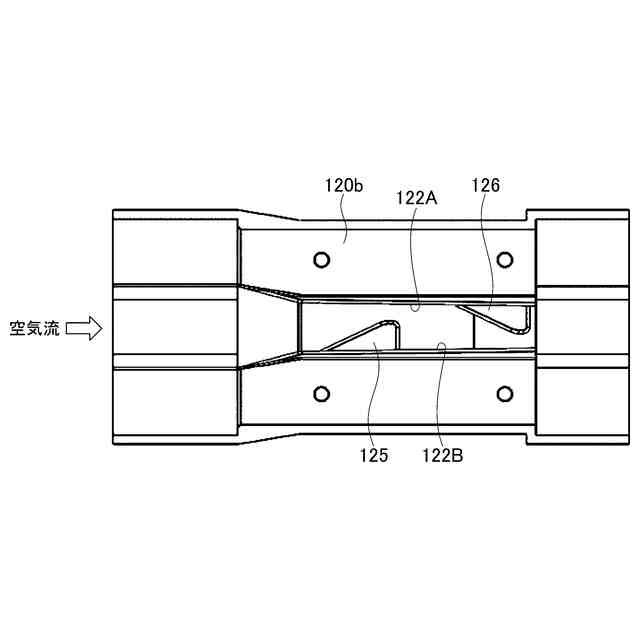

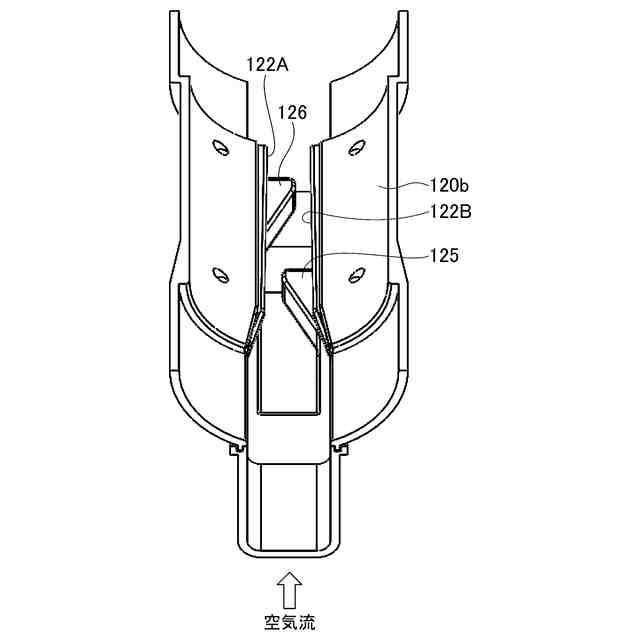

前記一対の側壁の他方には前記紙葉類ストッパーと同一形状の第二の紙葉類ストッパーが形成されており、
前記第二の紙葉類ストッパーは前記第一送風機による空気流が流れる方向において前記紙葉類ストッパーの下流に位置していることを特徴とする請求項１に記載の紙葉類搬送装置。
【請求項８】
前記第二の紙葉類ストッパーは三角柱の形状をなしており、前記第一送風機による空気流が流れる方向において前記一対の側壁の他方からの距離が徐々に大きくなる斜面を有していることを特徴とする請求項７に記載の紙葉類搬送装置。
【請求項９】
前記第二の紙葉類ストッパーの前記一対の側壁の一方から高さは前記一対の側壁の一方と前記一対の側壁の他方との間の長さの半分を超えることを特徴とする請求項７に記載の紙葉類搬送装置。
【請求項１０】
前記第一送風機による空気流が流れる方向において前記紙葉類ストッパーの下流に位置する第二の紙葉類ストッパーをさらに備えており、
前記第二の紙葉類ストッパーは前記紙葉類ストッパーと同一形状であることを特徴とする請求項５に記載の紙葉類搬送装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ダクト内に空気流を発生させることによりダクト内においてガンズキャリーを走行させ、このガンズキャリーを介してダクト内において紙幣その他の紙葉類を搬送する紙葉類搬送装置に関する。
続きを表示（約 4,200 文字）【背景技術】
【０００２】
このような紙葉類搬送装置の一例として特許７１２３４５３号公報（特許文献１）に記載されたものがある。
図４１は同公報に記載された紙葉類搬送装置１００の構造及びその周囲の環境を示す概略図である。
図４１に示すように、紙葉類搬送装置１００は、紙幣その他の紙葉類をその前面で押すことにより当該紙葉類を搬送するガンズキャリー１１０（図４２参照）と、ガンズキャリー１１０が走行可能な内部空間を有するダクト１２０と、ガンズキャリー１１０が搬送してきた紙葉類を収容する紙幣収容室１４０と、ダクト１２０内においてガンズキャリー１１０を紙幣収容室１４０に向かう方向Ｘ１に走行させる空気流を発生させる第一送風機１２１ａと、ダクト１２０内においてガンズキャリー１１０を紙幣収容室１４１から離れる方向に走行させる空気流を発生させる第二送風機１２１ｂと、紙幣収容室１４０の手前でダクト１２０から分岐するガンズキャリー収納用ダクト１３０と、を備えている。
図４１に示すように、複数個のパチンコ台２０その他の遊戯機器が背中合わせになって（または片側のみに）図４１の左右方向に一列に配置されており（図４１においては、図を単純化するため、１個のパチンコ台２０のみを示す）、パチンコ台２０の横には紙幣を投入するための紙幣投入装置２１が設置されている。紙幣投入装置２１に投入された紙幣の額に応じて遊技媒体（パチンコ玉やメダルなど）が払い出される。
【０００３】
ダクト１２０はパチンコ台２０の裏側においてパチンコ台２０の配列方向（図４１の左右方向）と平行に延びるように設置されている。
図４２はガンズキャリー１１０を正面側から見たときの斜視図、図４３はガンズキャリー１１０を背面側から見たときの斜視図である。
図４２及び図４３に示すように、ガンズキャリー１１０は、円柱形状の本体部分１１０ａと、本体部分１１０ａの背面側に本体部分１１０ａと連続して形成された半球形状の後方部分１１０ｂと、から構成されている。
ガンズキャリー１１０は本体部分１１０ａの前面１１０ｃにおいて紙幣を押して紙幣を搬送する。本体部分１１０ａの前面１１０ｃには円周に沿って同一形状の複数個の突起１１０ｄが等間隔に形成されている。相互に隣接する２個の突起１１０ｄの間に紙幣を挟み込み、紙幣を保持するようになっている。突起１１０ｄは、例えば、半球形状をなしている。
ガンズキャリー１１０は後方部分１１０ｂにおいて第一送風機１２１ａからの空気流（風）を受けることにより前進する。
図４４はダクト１２０の斜視図、図４５及び図４６は紙幣搬送時におけるガンズキャリー１１０、紙幣５０及びダクト１２０の相互の位置関係を示す斜視図である。
【０００４】

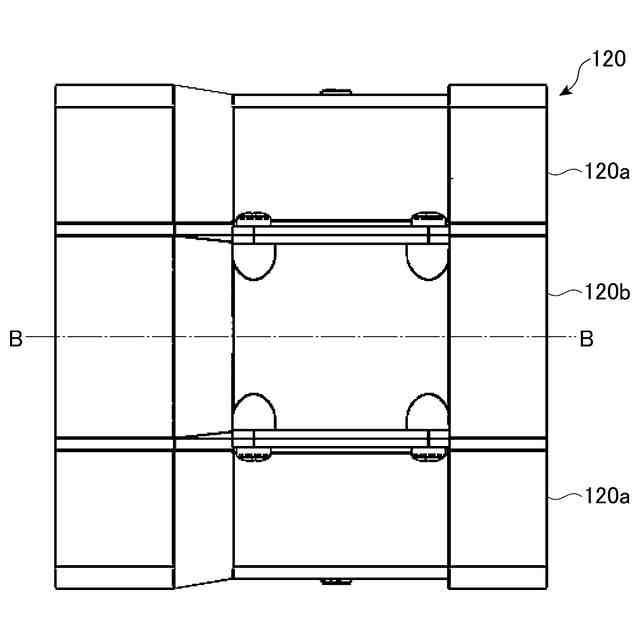

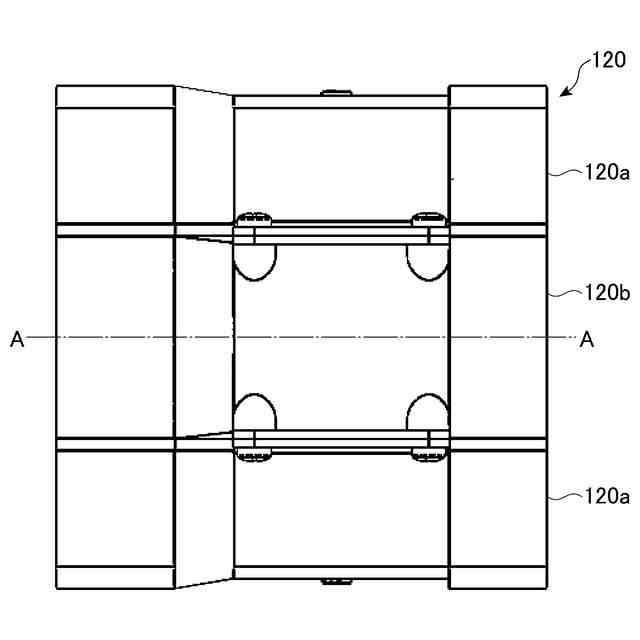

ダクト１２０は、図４４に示すように、第一領域１２０ａと第二領域１２０ｂとから構成されている。
第一領域１２０ａは上下に長い長方形形状の縦断面を有しており、その高さは紙幣５０の短辺５０ａ（図４５参照）が通過できる高さであり、その幅は紙幣５０が折り曲がっていたり、あるいは、湾曲している場合であっても、紙幣５０が十分に通過できる幅である。
第二領域１２０ｂは円形の縦断面を有しており、ガンズキャリー１１０が通過できる大きさ（半径）に設定されている。
第一領域１２０ａと第二領域１２０ｂとは部分的に重なり合っている。具体的には、第一領域１２０ａの高さ方向の中心は第二領域１２０ｂの中心と一致しており、第一領域１２０ａは第二領域１２０ｂから上下の方向に突出している。
【０００５】
図４５及び図４６に示すように、ガンズキャリー１１０はその前面１１０ｃにおいて紙幣５０の短辺５０ａを押し、ダクト１２０の内部において紙幣５０を搬送する。紙幣５０はダクト１２０の第一領域１２０ａを通過し、ガンズキャリー１１０はダクト１２０の第二領域１２０ｂを通過する。第一領域１２０ａは紙幣５０のみが通過可能であり、ガンズキャリー１１０は第一領域１２０ａを通過することはできない（正確には、ガンズキャリー１１０は第二領域１２０ｂから上下の方向に突出している第一領域１２０ａの部分を通過することはできない）。
第一送風機１２１ａ及び第二送風機１２１ｂは何れか一方のみが作動するか、あるいは、双方とも作動しない。双方が同時に作動することはない。第一送風機１２１ａが作動すると、ダクト１２０の内部に収容されているガンズキャリー１１０の後方部分１１０ｂが風圧を受けて、ガンズキャリー１１０は紙幣収容室１４０に向う方向Ｘ１に走行する。
【０００６】
一方、第二送風機１２１ｂが作動すると、ダクト１２０の内部に収容されているガンズキャリー１１０の本体部分１１０ａの前面１１０ｃが風圧を受けて、ガンズキャリー１１０は紙幣収容室１４０から離れる方向Ｘ２に走行する。
紙幣５０は紙幣投入装置２１に挿入され、紙幣投入装置２１の内部を通過した後にダクト１２０の内部に投入される。
図４７はダクト１２０及びダクト１２０から分岐したガンズキャリー収納用ダクト１３０の部分的横断面図、図４８はガンズキャリー収納用ダクト１３０側から見たときのダクト１２０及びガンズキャリー収納用ダクト１３０の部分的斜視図、図４９はダクト１２０側から見たときのダクト１２０及びガンズキャリー収納用ダクト１３０の部分的斜視図である。
【０００７】
図４７乃至図４９に示すように、ダクト１２０を構成する第一領域１２０ａ及び第二領域１２０ｂのうち、第一領域１２０ａは紙幣収容室１４０まで延びており、第二領域１２０ｂは紙幣収容室１４０の手前で第一領域１２０ａから左右何れか（図４７においては左側）に分岐している。この分岐した第二領域１２０ｂがガンズキャリー収納用ダクト１３０を構成している。ガンズキャリー収納用ダクト１３０はその先端において第二送風機１２１ｂに接続されている。
図５０乃至図５４はガンズキャリー収納用ダクト１３０にガンズキャリー１１０が収納される状態を示す断面図であり、図５５乃至図５７はガンズキャリー収納用ダクト１３０からガンズキャリー１１０が排出される状態を示す断面図である。
図５０に示すように、ガンズキャリー収納用ダクト１３０の内部には、第二送風機１２１ｂの手前において、ガンズキャリー１１０を停止させる円形状のストッパー１３０ｃが嵌め込まれている。
【０００８】
紙葉類搬送装置１００は以下のように動作する。
パチンコ台２０の顧客が紙幣投入装置２１に紙幣５０を投入すると、紙幣５０は紙幣投入装置２１によってダクト１２０の内部に投入される。
紙幣投入装置２１には紙幣感知センサー（図示せず）が設けられており、紙幣５０がダクト１２０の内部に投入されると、紙幣感知センサーは紙幣投入を示す紙幣投入信号を中央制御装置（図示せず）に送信する。
紙幣投入信号を受信した中央制御装置は第一送風機１２１ａを作動させる。第一送風機１２１ａが作動を開始すると、ダクト１２０の内部には紙幣収容室１４０に向う方向Ｘ１の空気流（風）が発生する。ガンズキャリー１１０は、後方部分１１０ｂがこの空気流による風圧を受けることにより、本体部分１１０ａを前にして紙幣収容室１４０に向う方向Ｘ１に走行する。
ガンズキャリー１１０は、紙幣収容室１４０に到達するまでの間に、ダクト１２０に投入された紙幣を前面１１０ｃで捕捉する。図５１に示すように、ガンズキャリー１１０がガンズキャリー収納用ダクト１３０に到達すると、ダクト１２０の第一領域１２０ａ内を走行していた紙幣５０は第一領域１２０ａが続く方向にそのまま走行を続ける。すなわち、紙幣５０は紙幣収容室１４０に向かって走行を継続し、最終的には、紙幣収容室１４０に収容される。
【０００９】
これに対して、図５２に示すように、ガンズキャリー１１０は湾曲している第二領域１２０ｂにガイドされてガンズキャリー収納用ダクト１３０の内部に進入する。この際、ガンズキャリー収納用ダクト１３０に設置されているセンサー１３１がガンズキャリー１１０の通過を検知し、中央制御装置に１個目のガンズキャリー通過信号を発信する。ガンズキャリー通過信号を受信した中央制御装置は第一送風機１２１ａの作動を一旦停止する。
その後、図５３に示すように、ガンズキャリー１１０はストッパー１３０ｃに当たって停止する。ガンズキャリー１１０はこの停止位置にそのまま止め置かれる。
その後、図５４に示すように、２個目から６個目までの５個のガンズキャリー１１０が１個目のガンズキャリー１１０と同様にガンズキャリー収納用ダクト１３０の内部に収容される（この時点において紙幣収容室１４０には６枚の紙幣５０が収容されている）。
【００１０】
この後、中央制御装置は第二送風機１２１ｂを作動させる。ストッパー１３０ｃには空気流を通す孔が形成されており、第二送風機１２１ｂが作動すると、第二送風機１２１ｂが発生させた空気流はストッパー１３０ｃの孔を通ってガンズキャリー１１０に風圧を及ぼす。
図５５及び図５６に示すように、第二送風機１２１ｂからの空気流（風）の風圧を受けた６個のガンズキャリー１１０は一団となってガンズキャリー収納用ダクト１３０からダクト１２０を経て第一送風機１２１ａに向かって送り返される。
先頭のガンズキャリー１１０（６個目のガンズキャリー１１０としてガンズキャリー収納用ダクト１３０に収容されたガンズキャリー１１０）が第一送風機１２１ａに到達すると、センサー（図示せず）がガンズキャリー１１０の到達を検出し、中央制御装置にガンズキャリー到達信号を送信する。
中央制御装置はガンズキャリー到達信号を受信すると、第二送風機１２１ｂの作動を停止する。この時点では、図５７に示すように、ガンズキャリー収納用ダクト１３０にはガンズキャリー１１０は残っていない。
（【００１１】以降は省略されています）
