公開番号2025075452
公報種別公開特許公報(A)
公開日2025-05-15
出願番号2023186628
出願日2023-10-31
発明の名称ボトル用キャップ
出願人株式会社吉野工業所
代理人個人
主分類B65D 47/36 20060101AFI20250508BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】PP樹脂をベースとした構成でありながら、破断部を的確に破断できるボトル用キャップを提供する。
【解決手段】ボトル口部を閉塞する栓部と、前記ボトル口部の外面に装着されるとともに前記栓部Pに連係された装着筒とを具備する。この装着筒に破断部を形成し、この破断部Aを破断させることで前記ボトル口部から前記装着筒4を除去できるように構成している。少なくとも前記装着筒は、PP樹脂にこのPP樹脂と相溶性のある樹脂を添加してなる樹脂混合物で形成されている。前記PP樹脂に対する前記PP樹脂と相溶性がある樹脂の割合は、10～30wt%である。前記PP樹脂の引張弾性率は700～900MPaである。前記PP樹脂と相溶性がある樹脂の引張弾性率は10～25MPaである。
【選択図】図1
特許請求の範囲【請求項１】
ボトル口部(１０２)を閉塞する栓部(Ｐ)と、前記ボトル口部(１０２)の外面に装着されるとともに前記栓部(Ｐ)に連係された装着筒(４)とを具備し、
この装着筒(４)に破断部(Ａ)を形成し、この破断部(Ａ)を破断させることで前記ボトル口部(１０２)から前記装着筒(４)を除去できるように構成しており、
少なくとも前記装着筒(４)は、ＰＰ樹脂にこのＰＰ樹脂と相溶性のある樹脂を添加してなる樹脂混合物で形成されており、
前記ＰＰ樹脂に対する前記ＰＰ樹脂と相溶性がある樹脂の割合は、１０～３０ｗｔ％であり、
前記ＰＰ樹脂と相溶性がある樹脂の引張弾性率は１０～２５ＭＰａであり、
前記樹脂混合物の引張弾性率は７００～９００ＭＰａである
ことを特徴とするボトル用キャップ。
続きを表示（約 440 文字）【請求項２】
前記ＰＰ樹脂と相溶性がある樹脂はオレフィン系エラストマーであることを特徴とする、請求項１に記載のボトル用キャップ。
【請求項３】
前記破断部(Ａ)の厚みは０．２～０．７ｍｍであることを特徴とする、請求項１又は請求項２に記載のボトル用キャップ。
【請求項４】
前記装着筒(４)の内周面(６)には、前記ボトル口部(１０２)の外周面に形成する被係止凹部(１０６)へ嵌着可能な凸状係止部(８)を設けており、
この凸状係止部(８)は、
前記装着筒(４)側から前記被係止凹部(１０６)内へ遊嵌される突起部(１０)、並びに、
前記装着筒(４)からヒンジ(１８)を介して下側位置及び上側位置の間で揺動可能に突設されるとともにこの上側位置で前記被係止凹部(１０６)の内面に密着される可撓性を有するフラップ(２０)
のうちの一方乃至双方を有することを特徴とする、請求項１又は請求項２に記載のボトル用キャップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ボトル用キャップに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
酒瓶などのボトルの口部に装着するスカート部を蓋板の周端から垂設させた蓋体と、蓋板の裏面に組み付けられ、前記口部に打栓された中栓とを備え、前記スカート部の内面に付設した係合凸部を、ボトル口部に設けた被係合凹部に嵌着させ、前記スカート部を縦断する薄肉の破断部を設けたキャップが知られている（特許文献１）。なお、前記蓋体は直鎖状低密度ポリエチレン（ＬＬＤＰＥ）で形成されている（第３頁第７～１２行目参照）。
【先行技術文献】
【特許文献】
【０００３】
実開昭６１－０２２７４５
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のキャップは、ボトル口部に打栓・装着した後、温水シャワーで殺菌すると、熱変形及び内圧上昇によってシャワー中に外れてしまう可能性があった。特に、内容物の充填温度とシャワーの温度との差が大きい場合、ボトルの内圧が高くなり、熱によってキャップが柔らかくなって外れるおそれがある。薄肉部があるキャップの材質は、通常、前述のＬＬＤＰＥを選択することが望ましいが耐熱性がない。耐熱性があるポリプロピレン(ＰＰ)を選択すると、薄肉部が破断しにくくなるという問題点があった。
【０００５】
本発明の目的は、ＰＰ樹脂をベースとした構成でありながら、破断部を的確に破断できるボトル用キャップを提供することである。
【課題を解決するための手段】
【０００６】
第１の手段は、ボトル口部１０２を閉塞する栓部Ｐと、前記ボトル口部１０２の外面に装着されるとともに前記栓部Ｐに連係された装着筒４とを具備し、
この装着筒４に破断部Ａを形成し、この破断部Ａを破断させることで前記ボトル口部１０２から前記装着筒４を除去できるように構成しており、
少なくとも前記装着筒４は、ＰＰ樹脂にこのＰＰ樹脂と相溶性のある樹脂を添加してなる樹脂混合物で形成されており、
前記ＰＰ樹脂に対する前記ＰＰ樹脂と相溶性がある樹脂の割合は、１０～３０ｗｔ％であり、
前記ＰＰ樹脂と相溶性がある樹脂の引張弾性率は１０～２５ＭＰａであり、
前記樹脂混合物の引張弾性率は７００～９００ＭＰａである。
【０００７】

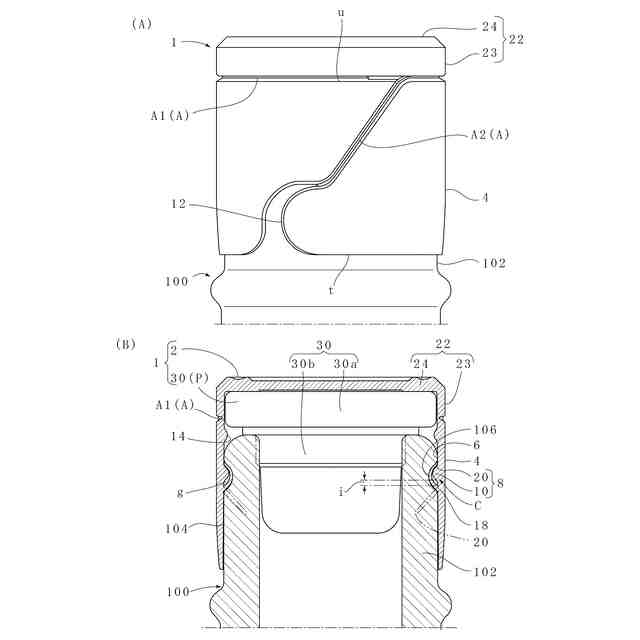

本手段のボトル用キャップは、図１（Ｂ）に示す如く、ボトル口部１０２を閉塞する栓部Ｐと、前記ボトル口部１０２の外面に装着されるとともに前記栓部Ｐに連係された装着筒４とを具備する。このキャップは、図１（Ａ）に示す如く、前記装着筒４に破断部Ａを形成し、この破断部Ａを破断させることで前記ボトル口部１０２から前記装着筒４を除去できるように構成している。
前記装着筒４は、ＰＰ樹脂にこのＰＰ樹脂と相溶性のある樹脂を添加してなる樹脂混合物で形成されており、前記ＰＰ樹脂に対する前記ＰＰ樹脂と相溶性がある樹脂の割合は、１０～３０ｗｔ％であり、樹脂混合物の引張弾性率は７００～９００ＭＰａである。
この構成によれば、前記装着筒４は、ＰＰ樹脂にこのＰＰ樹脂と相溶性のある樹脂を添加してなる樹脂混合物で形成されているから、ＰＰ樹脂をベースとした構成でありながら、破断部Ａを的確に破断できる。
【０００８】
第２の手段は、第１の手段を有し、かつ前記ＰＰ樹脂と相溶性がある樹脂はオレフィン系エラストマーである。
【０００９】
本手段では、ＰＰ樹脂と相溶性がある樹脂をオレフィン系エラストマーとした。この構造によれば、破断部Ａの易破断性が向上する。
【００１０】
第３の手段は、第１の手段又は第２の手段を有し、かつ前記破断部Ａの厚みは０．２～０．７ｍｍである。
（【００１１】以降は省略されています）
