公開番号2025088544
公報種別公開特許公報(A)
公開日2025-06-11
出願番号2023203317
出願日2023-11-30
発明の名称吐出キャップ
出願人株式会社吉野工業所
代理人個人,個人,個人
主分類B65D 47/20 20060101AFI20250604BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】内容液の飛び出しと液垂れを抑制できる吐出キャップを提供する。

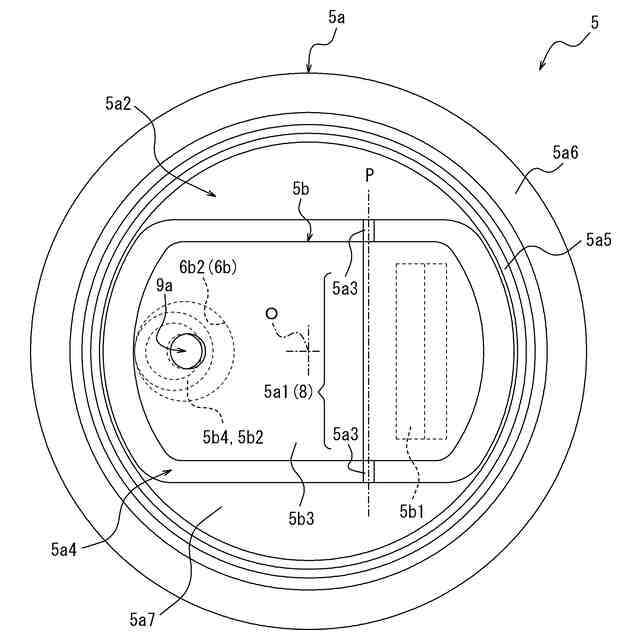

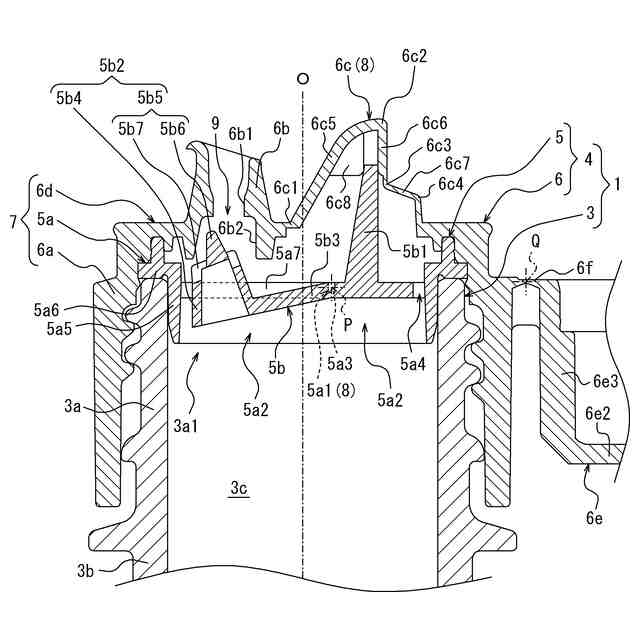

【解決手段】吐出キャップ4は、容器3の口部3aに装着され、吐出筒6b及び押下部6cを有し、容器3(吐出容器1)を傾けた状態での押下部6cへの押下操作によって内容液2を吐出筒6bから吐出する吐出キャップ4であって、口部3aに保持されるベース部7と、押下部6cに押し下げられる被押下部5b1及び被押下部5b1が押し下げられることで上方に揺動する液操作部5b2を有しベース部7に揺動可能に支持される揺動部5bと、液操作部5b2が吐出筒6b内に位置する押下状態から液操作部5b2が押下状態よりも下方に位置する初期状態になるように揺動部5bを付勢する付勢部8とを有し、液操作部5b2は、初期状態において底面視で吐出筒6bの下端部の内側に液操作部5b2の一部又は全部が位置し、押下状態において内容液2が容器3内から吐出筒6bを通って吐出されることを許容する。

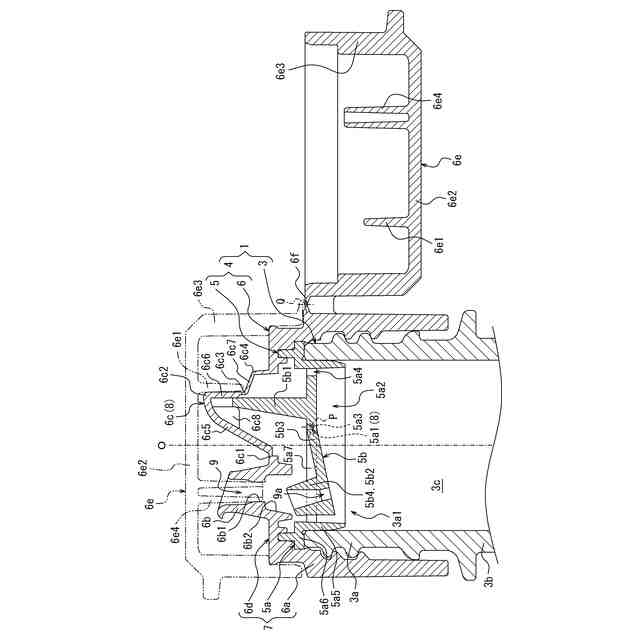

【選択図】図1
特許請求の範囲【請求項１】

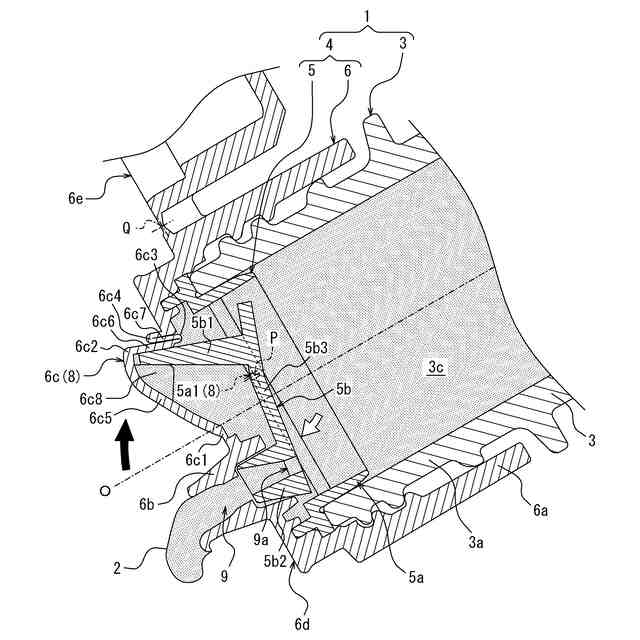

容器の口部に装着され、吐出筒及び押下部を有し、前記容器を傾けた状態での前記押下部への押下操作によって前記容器内の内容液を前記吐出筒から吐出する吐出キャップであって、
前記容器の前記口部に保持されるベース部と、
前記押下操作時に前記押下部に押し下げられる被押下部及び前記被押下部が押し下げられることで上方に揺動する液操作部を有し前記ベース部に上下方向に揺動可能に支持される揺動部と、
前記液操作部が前記吐出筒内に位置する押下状態から前記液操作部が前記押下状態よりも下方に位置する初期状態になるように前記揺動部を付勢する付勢部とを有し、
前記液操作部は、前記初期状態において底面視で前記吐出筒の下端部の内側に前記液操作部の一部又は全部が位置し、前記押下状態において前記内容液が前記容器内から前記吐出筒を通って吐出されることを許容する、吐出キャップ。
続きを表示（約 1,000 文字）【請求項２】
前記付勢部は、前記押下操作によって弾性変形し前記押下操作の解除時に弾性変形からの復元力によって前記被押下部を押し上げる前記押下部によって構成される、請求項１に記載の吐出キャップ。
【請求項３】
前記押下部は、前記揺動部の揺動軸線とそれぞれ並んで延びる直線状の第１屈曲部、第２屈曲部、第３屈曲部及び第４屈曲部と、前記第１屈曲部から前記第２屈曲部まで延びる第１壁部と、前記第２屈曲部から前記第３屈曲部まで延びる第２壁部と、前記第３屈曲部から前記第４屈曲部まで延びる第３壁部とを有し、前記初期状態において前記底面視で前記第１屈曲部が山折り状をなし、前記第２屈曲部が谷折り状をなし、前記第３屈曲部が山折り状をなし、前記第４屈曲部が谷折り状をなし、前記第１壁部の上面に対する前記押下操作により前記第２壁部及び前記第３壁部が前記第３屈曲部を介して折り畳まれ、前記押下操作の解除により前記第２壁部及び前記第３壁部が折り畳まれた状態から復帰しながら前記第２壁部が前記揺動部の前記被押下部を押し上げることで前記揺動部を前記初期状態にする、請求項２に記載の吐出キャップ。
【請求項４】
前記揺動部を有する中栓とヒンジキャップとを有し、
前記ヒンジキャップは、前記口部に装着される装着筒部と、前記吐出筒及び前記押下部を有し前記装着筒部に連なる頂壁部と、前記装着筒部にヒンジ部を介して回動可能に連なる上蓋とを有し、
前記上蓋は、前記第２壁部及び前記第３壁部が折り畳まれた状態で閉蓋された場合に前記第２壁部を押し上げて前記揺動部を前記初期状態にする、請求項３に記載の吐出キャップ。
【請求項５】
前記付勢部は、前記揺動部を前記ベース部に一体に連ね前記初期状態からの前記揺動部の揺動によって捻じり変形する連結部によって構成される、請求項１に記載の吐出キャップ。
【請求項６】
前記液操作部は、前記容器を傾けた前記状態での前記押下操作によって前記揺動部の前記押下状態で前記内容液を吐出させる流路の絞り部を形成する内周面を有する筒状体を有する、請求項１に記載の吐出キャップ。
【請求項７】
前記液操作部は、前記容器を傾けた前記状態での前記押下操作によって前記揺動部の前記押下状態で前記内容液を吐出させる流路の一部を形成する内周面を有する筒状体と、前記筒状体の上端部から上方に突出する突出部とを有し、前記押下状態において前記筒状体及び前記突出部は前記吐出筒内に位置する、請求項１に記載の吐出キャップ。

発明の詳細な説明【技術分野】
【０００１】
本発明は吐出キャップに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
容器の口部に装着され、吐出筒及び押下部を有し、容器を傾けた状態での押下部への押下操作によって容器内の内容液を吐出筒から吐出する吐出キャップが知られている（例えば特許文献１参照）。このような吐出キャップによれば、押下部への押下操作によって適量の内容液を容易に吐出できる。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８４１９４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

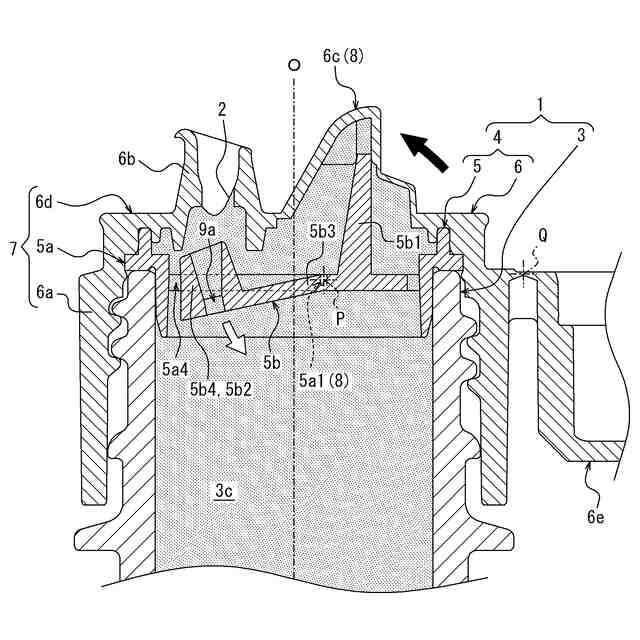

上記のような吐出キャップは、容器を傾けただけでは内容液が飛び出さず、吐出後に吐出筒からの液垂れが生じないことが好ましい。
【０００５】
そこで、本発明の目的は、内容液の飛び出しと液垂れを抑制できる吐出キャップを提供することにある。
【課題を解決するための手段】
【０００６】
本発明の一態様は以下のとおりである。
【０００７】
［１］
容器の口部に装着され、吐出筒及び押下部を有し、前記容器を傾けた状態での前記押下部への押下操作によって前記容器内の内容液を前記吐出筒から吐出する吐出キャップであって、
前記容器の前記口部に保持されるベース部と、
前記押下操作時に前記押下部に押し下げられる被押下部及び前記被押下部が押し下げられることで上方に揺動する液操作部を有し前記ベース部に上下方向に揺動可能に支持される揺動部と、
前記液操作部が前記吐出筒内に位置する押下状態から前記液操作部が前記押下状態よりも下方に位置する初期状態になるように前記揺動部を付勢する付勢部とを有し、
前記液操作部は、前記初期状態において底面視で前記吐出筒の下端部の内側に前記液操作部の一部又は全部が位置し、前記押下状態において前記内容液が前記容器内から前記吐出筒を通って吐出されることを許容する、吐出キャップ。
【０００８】
［２］
前記付勢部は、前記押下操作によって弾性変形し前記押下操作の解除時に弾性変形からの復元力によって前記被押下部を押し上げる前記押下部によって構成される、［１］に記載の吐出キャップ。
【０００９】
［３］

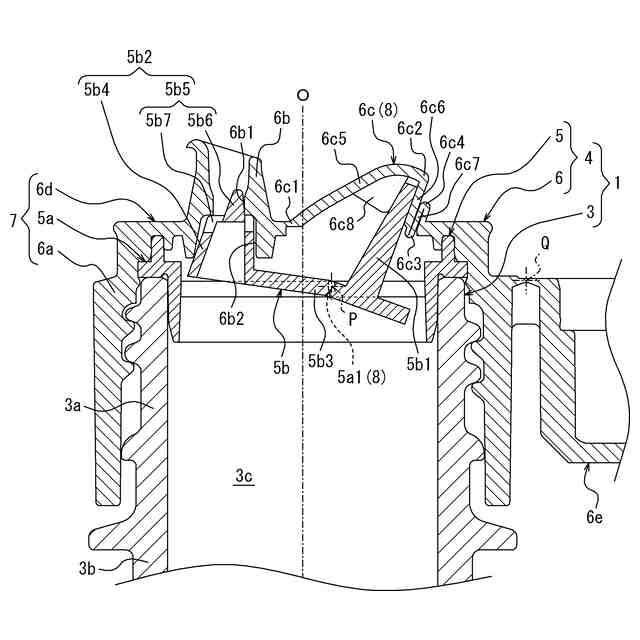

前記押下部は、前記揺動部の揺動軸線とそれぞれ並んで延びる直線状の第１屈曲部、第２屈曲部、第３屈曲部及び第４屈曲部と、前記第１屈曲部から前記第２屈曲部まで延びる第１壁部と、前記第２屈曲部から前記第３屈曲部まで延びる第２壁部と、前記第３屈曲部から前記第４屈曲部まで延びる第３壁部とを有し、前記初期状態において前記底面視で前記第１屈曲部が山折り状をなし、前記第２屈曲部が谷折り状をなし、前記第３屈曲部が山折り状をなし、前記第４屈曲部が谷折り状をなし、前記第１壁部の上面に対する前記押下操作により前記第２壁部及び前記第３壁部が前記第３屈曲部を介して折り畳まれ、前記押下操作の解除により前記第２壁部及び前記第３壁部が折り畳まれた状態から復帰しながら前記第２壁部が前記揺動部の前記被押下部を押し上げることで前記揺動部を前記初期状態にする、［２］に記載の吐出キャップ。
【００１０】
［４］
前記揺動部を有する中栓とヒンジキャップとを有し、
前記ヒンジキャップは、前記口部に装着される装着筒部と、前記吐出筒及び前記押下部を有し前記装着筒部に連なる頂壁部と、前記装着筒部にヒンジ部を介して回動可能に連なる上蓋とを有し、
前記上蓋は、前記第２壁部及び前記第３壁部が折り畳まれた状態で閉蓋された場合に前記第２壁部を押し上げて前記揺動部を前記初期状態にする、［３］に記載の吐出キャップ。
（【００１１】以降は省略されています）
