発明の名称データ処理装置
出願人日本電波工業株式会社
代理人弁理士法人創光国際特許事務所
主分類H04L 41/0659 20220101AFI20250508BHJP(電気通信技術)
要約【課題】主信号データの送信が断絶してしまうことを抑制するデータ処理装置を提供する。
【解決手段】データ処理装置1において、第1送信部12及び第2送信部13は、送信データを送信切替部15に出力するとともに、送信データのプリアンブルコードの先頭を送信切替部15に出力するタイミングか又は送信データを出力していないタイミングに、送信データを出力する送信部を切り替えることが可能であることを示す切替タイミング信号を制御部14に出力する。制御部14は、第1送信部12又は第2送信部13から切替タイミング信号が入力されると、送信切替部15における送信データの取得元を切り替える切替指示信号を送信切替部15に出力する。送信切替部15は、制御部14から切替指示信号が入力されると、第1送信部12又は第2送信部13から入力された送信データを出力する送信部を切り替える。

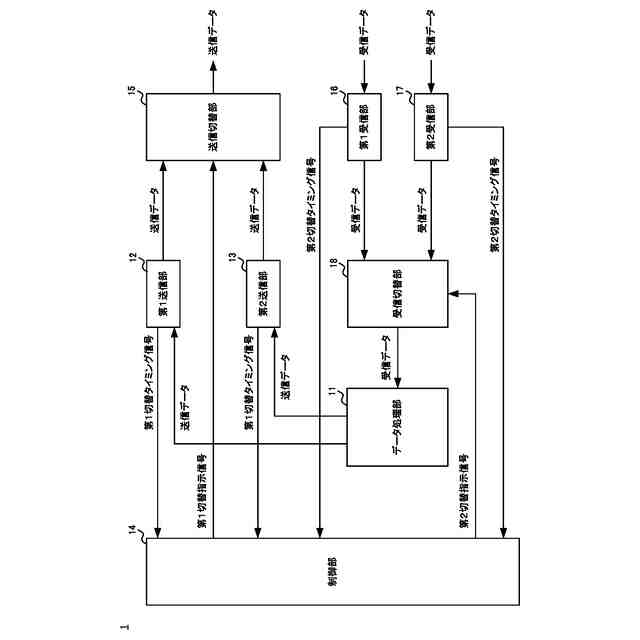

【選択図】図1
特許請求の範囲【請求項１】
第１送信部と、第２送信部と、切替部と、制御部とを有するデータ処理装置であって、
前記第１送信部及び前記第２送信部は、送信データを前記切替部に出力するとともに、送信データのプリアンブルコードの先頭を前記切替部に出力するタイミング、又は送信データを前記切替部に出力していないタイミングに、送信データを出力する送信部を切り替えることが可能であることを示す切替タイミング信号を制御部に出力し、
前記制御部は、前記第１送信部又は前記第２送信部から前記切替タイミング信号が入力されると、前記切替部における送信データの取得元を切り替える切替指示信号を前記切替部に出力し、
前記切替部は、前記第１送信部又は前記第２送信部から入力された送信データを外部に出力し、前記制御部から前記切替指示信号が入力されると、送信データを出力する送信部を、送信データを出力している送信部から送信データを出力していない送信部に切り替える、
データ処理装置。
続きを表示（約 770 文字）【請求項２】
前記切替タイミング信号はパルス信号であり、
前記制御部は、前記切替タイミング信号の立ち上がりを検出すると、前記切替指示信号を前記切替部に出力する、
請求項１に記載のデータ処理装置。
【請求項３】
前記制御部は、前記第１送信部と前記第２送信部とのいずれかから前記切替タイミング信号を受信してから、前記切替タイミング信号を所定時間受信しなかった場合に、前記切替部に前記切替指示信号を出力する、
請求項１に記載のデータ処理装置。
【請求項４】
前記制御部は、前記切替タイミング信号の受信間隔に基づいて前記切替指示信号を前記切替部に出力する時間間隔を特定し、特定した前記時間間隔に基づいて前記所定時間を決定する、
請求項３に記載のデータ処理装置。
【請求項５】
第１受信部と、第２受信部と、切替部と、制御部とを有するデータ処理装置であって、
前記第１受信部及び前記第２受信部は、受信データを前記切替部に出力するとともに、受信データを前記切替部に出力していないタイミングに、受信データを出力する受信部を切り替えることが可能であることを示す切替タイミング信号を制御部に出力し、
前記制御部は、前記第１受信部及び前記第２受信部から前記切替タイミング信号が入力されると、前記切替部に受信データの取得元を切り替える切替指示信号に出力し、
前記切替部は、前記第１受信部又は前記第２受信部から入力された受信データを、データ処理部に出力し、前記制御部から前記切替指示信号が入力されると、受信データを出力する受信部を、前記第１受信部及び前記第２受信部のうち、受信データを出力していない受信部に切り替える、
データ処理装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、データ処理装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、複数の伝送系統それぞれによるデータ伝送を切り替えることにより時分割多重されたデータを搬送する装置が開示されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－３４６２０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
従来の装置では、主信号データを伝送しているタイミングで異なる伝送系統にデータ伝送を切り替えられることにより、主信号データの送信が断絶してしまうという問題が発生することがある。
【０００５】
そこで、本発明はこれらの点に鑑みてなされたものであり、主信号データの送信が断絶してしまうことを抑制することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の第１の態様に係るデータ処理装置は、第１送信部と、第２送信部と、切替部と、制御部とを有するデータ処理装置であって、前記第１送信部及び前記第２送信部は、送信データを前記切替部に出力するとともに、送信データのプリアンブルコードの先頭を前記切替部に出力するタイミング、又は送信データを前記切替部に出力していないタイミングに、送信データを出力する送信部を切り替えることが可能であることを示す切替タイミング信号を制御部に出力し、前記制御部は、前記第１送信部又は前記第２送信部から前記切替タイミング信号が入力されると、前記切替部における送信データの取得元を切り替える切替指示信号を前記切替部に出力し、前記切替部は、前記第１送信部又は前記第２送信部から入力された送信データを外部に出力し、前記制御部から前記切替指示信号が入力されると、送信データを出力する送信部を、送信データを出力している送信部から送信データを出力していない送信部に切り替える。
【０００７】

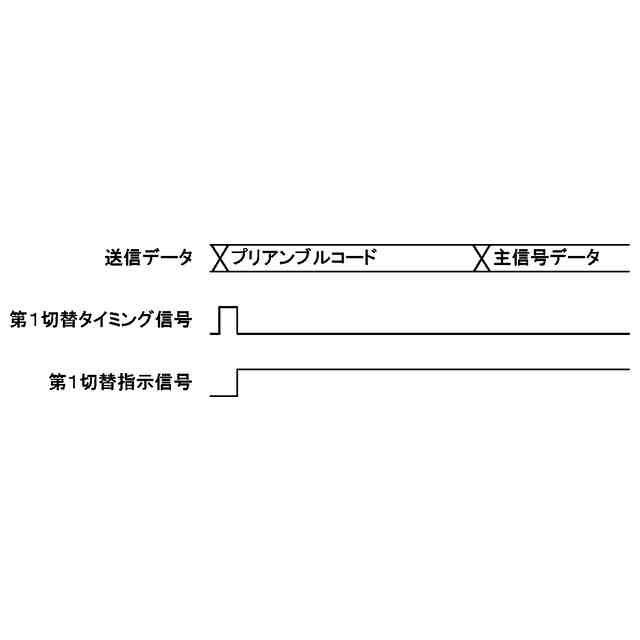

前記切替タイミング信号はパルス信号であり、前記制御部は、前記切替タイミング信号の立ち上がりを検出すると、前記切替指示信号を前記切替部に出力してもよい。
【０００８】
前記制御部は、前記第１送信部と前記第２送信部とのいずれかから前記切替タイミング信号を受信してから、前記切替タイミング信号を所定時間受信しなかった場合に、前記切替部に前記切替指示信号を出力してもよい。
【０００９】
前記制御部は、前記切替タイミング信号の受信間隔に基づいて前記切替指示信号を前記切替部に出力する時間間隔を特定し、特定した前記時間間隔に基づいて前記所定時間を決定してもよい。
【００１０】
本発明の第２の態様に係るデータ処理装置は、第１受信部と、第２受信部と、切替部と、制御部とを有するデータ処理装置であって、前記第１受信部及び前記第２受信部は、受信データを前記切替部に出力するとともに、受信データを前記切替部に出力していないタイミングに、受信データを出力する受信部を切り替えることが可能であることを示す切替タイミング信号を制御部に出力し、前記制御部は、前記第１受信部及び前記第２受信部から前記切替タイミング信号が入力されると、前記切替部に受信データの取得元を切り替える切替指示信号に出力し、前記切替部は、前記第１受信部又は前記第２受信部から入力された受信データを、データ処理部に出力し、前記制御部から前記切替指示信号が入力されると、受信データを出力する受信部を、前記第１受信部及び前記第２受信部のうち、受信データを出力していない受信部に切り替える。
【発明の効果】
（【００１１】以降は省略されています）
