特許ウォッチ

公開番号2025074614
公報種別公開特許公報(A)
公開日2025-05-14
出願番号2023185552
出願日2023-10-30
発明の名称マッサージ機
出願人ファミリーイナダ株式会社
代理人
主分類A61H 7/00 20060101AFI20250507BHJP(医学または獣医学;衛生学)
要約【課題】フットレスト本体に必要以上の荷重がかかり駆動部が故障するのを防ぐことができるマッサージ機を提供することを目的とする。
【解決手段】座部と、フットレスト部と、を有し、前記フットレスト部は、フットレスト本体と、前記フットレスト本体を支持する支持部と、で構成されており、前記フットレスト本体は、前記支持部に対して揺動可能となっており、前記支持部は、付勢部材を有し、前記付勢部材は、前記フットレスト本体を前記支持部から離反する方向に付勢していることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
座部と、フットレスト部と、を有し、
前記フットレスト部は、フットレスト本体と、前記フットレスト本体を支持する支持部と、で構成されており、
前記フットレスト本体は、前記支持部に対して揺動可能となっており、
前記支持部は、付勢部材を有し、
前記付勢部材は、前記フットレスト本体を前記支持部から離反する方向に付勢していることを特徴とするマッサージ機。
続きを表示（約 650 文字）【請求項２】
前記付勢部材は、左右一対設けられていることを特徴とする請求項１に記載のマッサージ機。
【請求項３】
前記フットレスト部は、揺動支点を介して前記座部に対して取り付けられており、
前記付勢部材は、前記揺動支点から離反した位置に設けられていることを特徴とする請求項１又は２に記載のマッサージ機。
【請求項４】
前記座部に対して前記フットレスト部を上下方向に揺動させるための駆動部と、
前記駆動部を制御する制御部と、を有し、
前記フットレスト部は、所定以上の荷重を検知する検知部を更に有し、
前記制御部は、前記フットレスト部が上方に揺動した状態において前記検知部で前記荷重を検知すると、前記駆動部を制御して前記フットレスト部を下方に揺動させることを特徴とする請求項１又は２に記載のマッサージ機。
【請求項５】
前記付勢部材は、バネと、バネシャフト、とで構成されていることを特徴とする請求項１又は２に記載のマッサージ機。
【請求項６】
前記バネシャフトは、当接部を有し、
前記当接部が前記フットレスト本体と接触することを特徴とする請求項５に記載のマッサージ機。
【請求項７】
前記当接部は、半円形状に構成されていることを特徴とする請求項６に記載のマッサージ機。
【請求項８】
前記検知部は、付勢部材に設けられていること特徴とする請求項４に記載のマッサージ機

発明の詳細な説明【技術分野】
【０００１】
本発明はマッサージ機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
従来、エアセルと不安定切り換え機構を利用して足保持体を垂下姿勢と前方突出姿勢に姿勢変更させるマッサージ機が提案されている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００１－２５８９７０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に記載のマッサージ機にあっては、足保持体を前方突出姿勢とした状態で上方から足保持体に荷重がかけられた場合、その荷重に耐え切れず駆動部や足保持体の取付部が故障してしまうという問題がある。
そこで本発明は、上述した問題を解消するためになされたものであり、フットレスト本体に必要以上の荷重がかかり駆動部やフットレスト部の取付部が故障するのを防ぐことができるマッサージ機を提供することを目的とする。
【課題を解決するための手段】
【０００５】

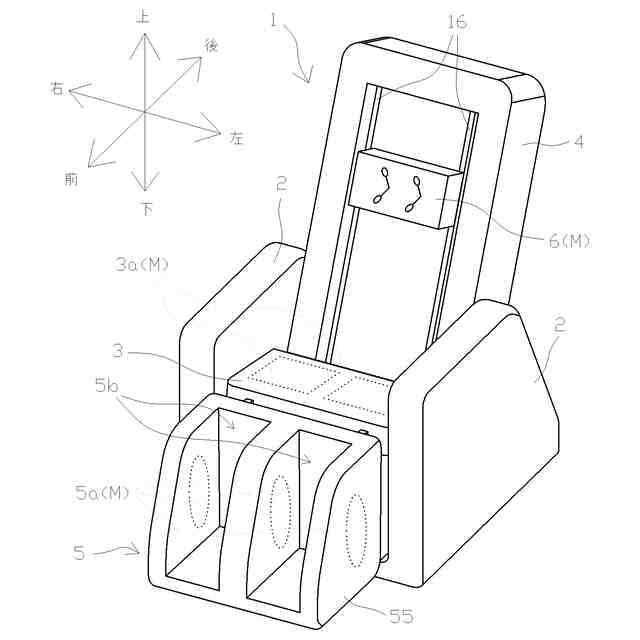

本発明は、座部と、フットレスト部と、を有し、前記フットレスト部は、フットレスト本体と、前記フットレスト本体を支持する支持部と、で構成されており、前記フットレスト本体は、前記支持部に対して揺動可能となっており、前記支持部は、付勢部材を有し、前記付勢部材は、前記フットレスト本体を前記支持部から離反する方向に付勢していることを特徴とする。
このような構成とすることにより、フットレスト本体と支持部との間に遊びができ、フットレスト本体に荷重がかかった際、その荷重がダイレクトに駆動部にかかり、駆動部やフットレスト部の取付部が故障するのを防ぐことができる。
【０００６】

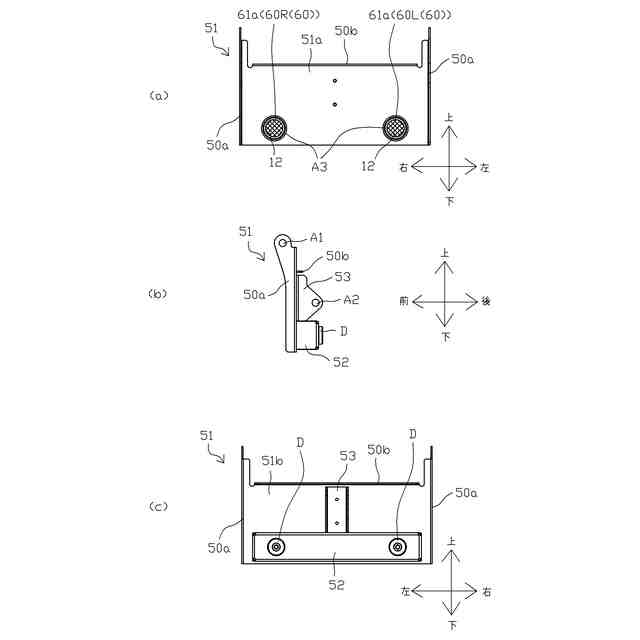

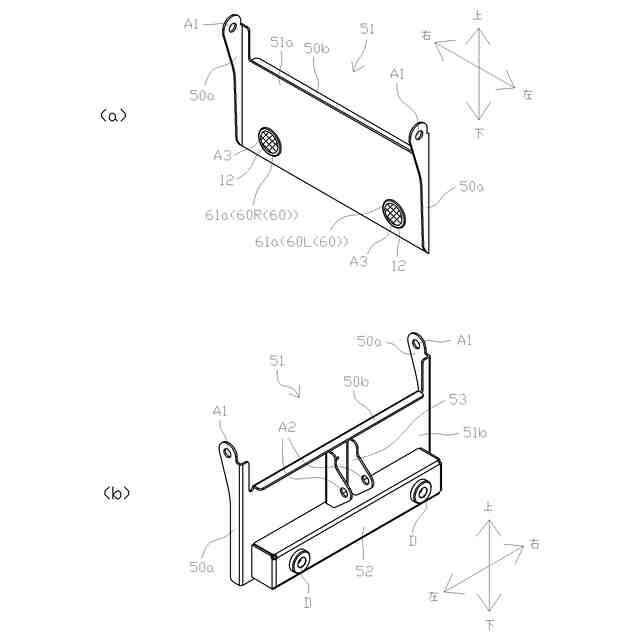

また、前記付勢部材は、左右一対設けられていることが好ましい。
このような構成とすることにより、フットレスト本体を支持部から離反する方向への付勢をより安定した状態にすることができる。
【０００７】

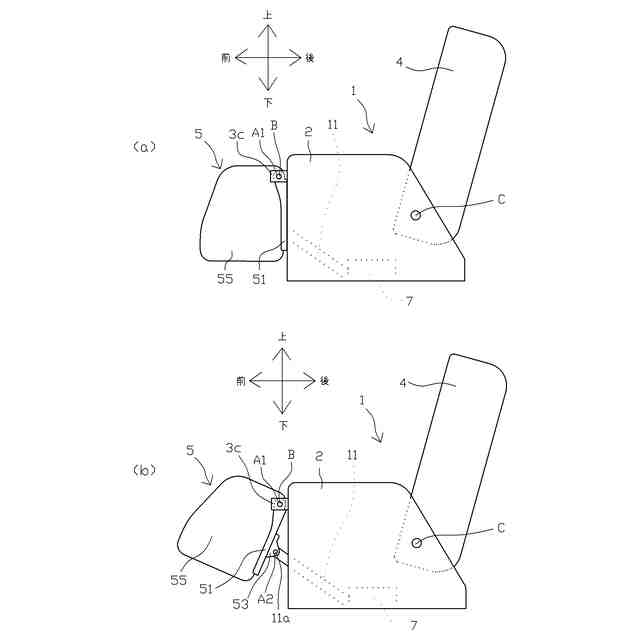

また、前記フットレスト部は、揺動支点を介して前記座部に対して取り付けられており、前記付勢部材は、前記揺動支点から離反した位置に設けられていることが好ましい。
このような構成とすることにより、てこの原理を利用して少ない力でフットレスト本体を支持部から離反する方向に付勢することができる。
【０００８】

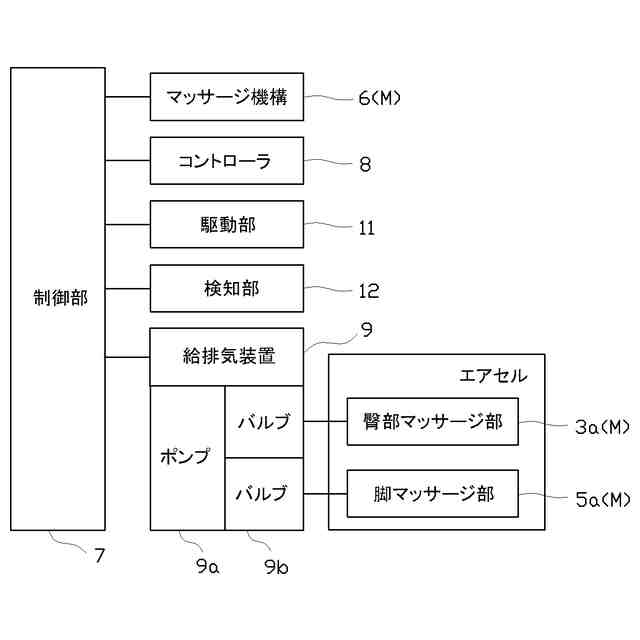

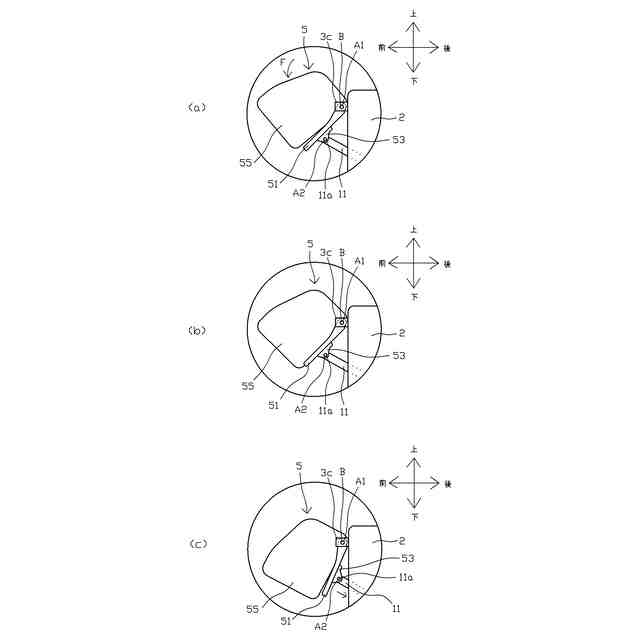

また、前記座部に対して前記フットレスト部を上下方向に揺動させるための駆動部と、前記駆動部を制御する制御部と、を有し、前記フットレスト部は、所定以上の荷重を検知する検知部を更に有し、前記制御部は、前記フットレスト部が上方に揺動した状態において前記検知部で前記荷重を検知すると、前記駆動部を制御して前記フットレスト部を下方に揺動させることが好ましい。
このような構成とすることにより、フットレスト部が上方に揺動した状態でフットレスト部に所定以上の荷重がかかった場合、駆動部を制御してフットレスト部を下方に揺動させることで駆動部やフットレスト部の取付部が故障するのを防ぐことができる。
【０００９】

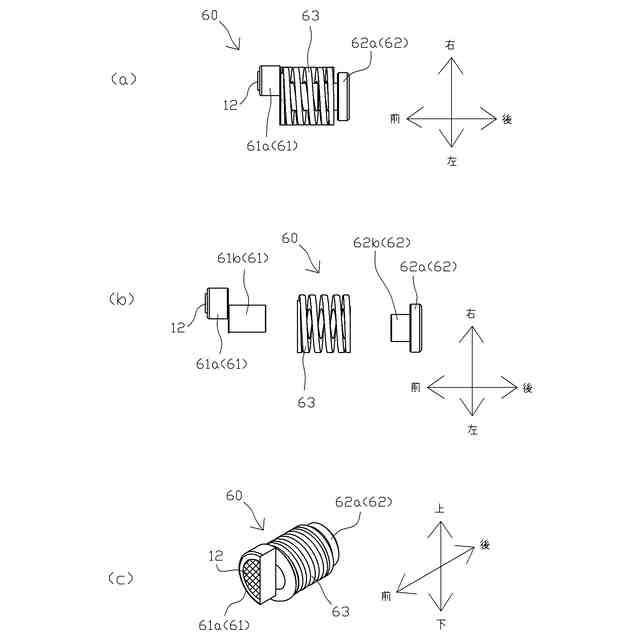

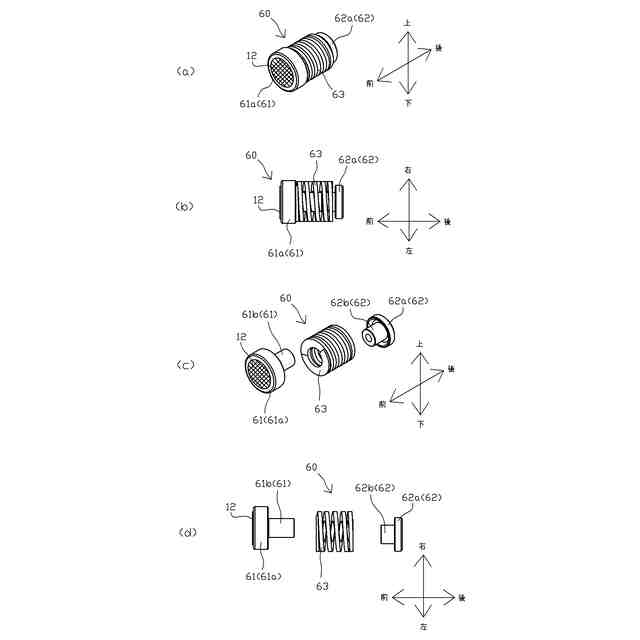

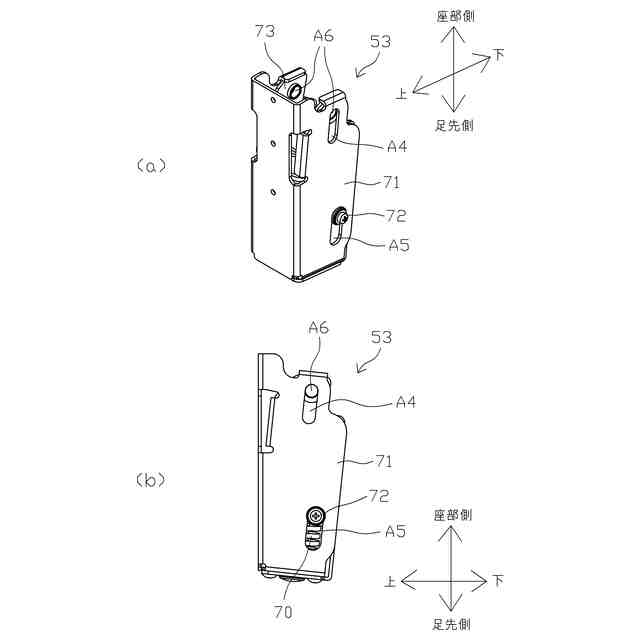

また、前記付勢部材は、バネと、バネシャフト、とで構成されていることが好ましい。
このような構成とすることにより、付勢部材の構造を簡略化することができる。
【００１０】
また、前記バネシャフトは、当接部を有し、前記当接部が前記フットレスト本体と接触することが好ましい。
このような構成とすることにより、当接部でフットレスト本体からの荷重を受けることができる。
（【００１１】以降は省略されています）
