TOP
|
特許
|
意匠
|
商標
特許ウォッチ
Twitter
他の特許を見る
公開番号
2025074342
公報種別
公開特許公報(A)
公開日
2025-05-13
出願番号
2025035207,2020175826
出願日
2025-03-06,2020-10-20
発明の名称
ガラス物品
出願人
日本電気硝子株式会社
代理人
主分類
C03C
3/15 20060101AFI20250502BHJP(ガラス;鉱物またはスラグウール)
要約
【課題】本発明は、輝きとファイアに優れ、かつ観察する光源により色調が変化するガラス物品を提供する。
【解決手段】モル%で、La
2
O
3
0超~70%、Nb
2
O
5
+Ta
2
O
5
+Gd
2
O
3
+ZrO
2
+TiO
2
+Ga
2
O
3
+B
2
O
3
+Al
2
O
3
0%超、及び、Ho
2
O
3
+Nd
2
O
3
0超~20%を含有することを特徴とするガラス物品。
【選択図】図1
特許請求の範囲
【請求項1】
モル%で、La
2
O
3
0超~70%、Nb
2
O
5
+Ta
2
O
5
+Gd
2
O
3
+ZrO
2
+TiO
2
+Ga
2
O
3
+B
2
O
3
+Al
2
O
3
0%超、及び、Ho
2
O
3
+Nd
2
O
3
0超~20%を含有することを特徴とするガラス物品。
続きを表示(約 1,400 文字)
【請求項2】
モル%で、Nb
2
O
5
+Ta
2
O
5
+Gd
2
O
3
+ZrO
2
+TiO
2
+Ga
2
O
3
を0%超含有することを特徴とする請求項1に記載のガラス物品。
【請求項3】
モル%で、B
2
O
3
+Al
2
O
3
0超~80%を含有することを特徴とする請求項1または2に記載のガラス物品。
【請求項4】
モル%で、La
2
O
3
0超~70%、Nb
2
O
5
+Ta
2
O
5
+Gd
2
O
3
+ZrO
2
+TiO
2
+Ga
2
O
3
0%超、及び、Ho
2
O
3
+Nd
2
O
3
0超~20%を含有することを特徴とするガラス物品。
【請求項5】
モル%で、La
2
O
3
0超~70%、B
2
O
3
+Al
2
O
3
0超~80%、及び、Ho
2
O
3
+Nd
2
O
3
0超~20%を含有することを特徴とするガラス物品。
【請求項6】
モル%で、La
2
O
3
0超~70%、Nb
2
O
5
+Ta
2
O
5
+Gd
2
O
3
+ZrO
2
+TiO
2
+Ga
2
O
3
0%超、B
2
O
3
+Al
2
O
3
0超~80%、及び、Ho
2
O
3
+Nd
2
O
3
0超~20%を含有することを特徴とするガラス物品。
【請求項7】
V、Cr、Mn、Fe、Co、Ni、Cu、Mo、Ru、Ce、PrまたはErの酸化物からなる着色成分を、モル%で0~20%を含有することを特徴とする請求項1~6のいずれか一項に記載のガラス物品。
【請求項8】

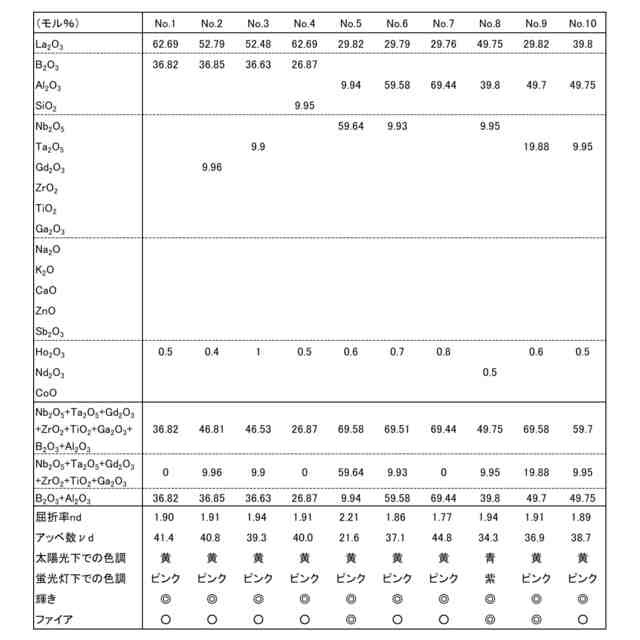

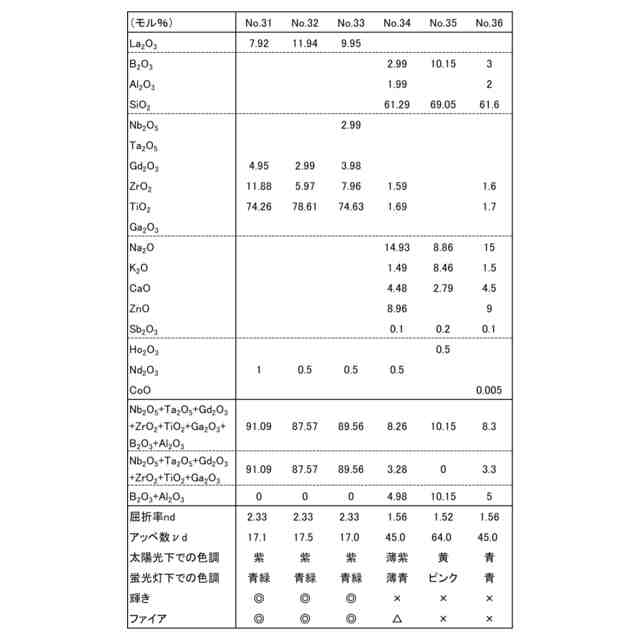

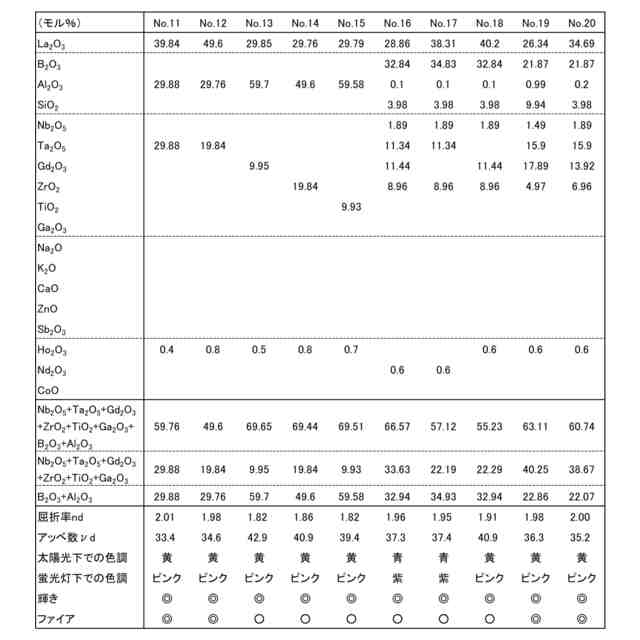

屈折率が1.7以上、かつ、アッベ数が45以下であることを特徴とする請求項1~7のいずれか一項に記載のガラス物品。
【請求項9】

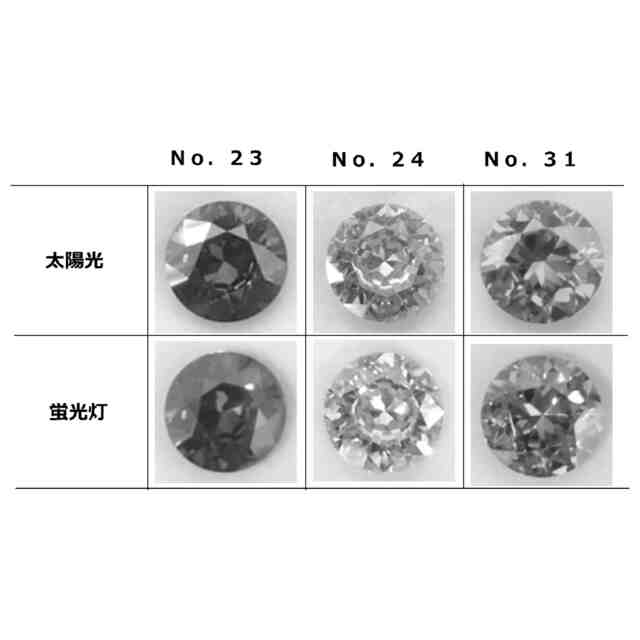

太陽光下に曝された際に第一の色調を呈し、蛍光灯下に曝された際に第一の色調とは異なる第二の色調を呈することを特徴とする請求項1~8のいずれか一項に記載のガラス物品。
【請求項10】
面取り加工が施されていることを特徴とする請求項1~9のいずれか一項に記載のガラス物品。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、指輪、ペンダント、イヤリング、ブレスレット等の装飾品用途に好適なガラス物品に関する。
続きを表示(約 1,600 文字)
【背景技術】
【0002】
異なる光源に曝された際に色調が変化するガラスが知られている。例えばネオジム含有ガラスは、太陽光下では紫色の色調を呈するが、蛍光灯下では水色を呈するというように色調が変化する。また、他にも種々の着色元素を添加することにより、ガラスの色調をカスタマイズする技術が提案されている(例えば特許文献1、2参照)。
【先行技術文献】
【特許文献】
【0003】
特表2016-537286号公報
特表2019-513679号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかし、前述のガラスはいずれもSiO
2
を主成分とする低屈折率のガラスであり、装飾品として用いた場合に十分な輝きが得られない。また、「ファイア」と呼ばれる虹色の輝きも弱い傾向がある。
【0005】
以上に鑑み、本発明は、輝きとファイアに優れ、かつ異なる光源に曝された際に色調が変化するガラス物品を提供することを目的とする。
【課題を解決するための手段】
【0006】
本発明者等が鋭意検討した結果、La
2
O
3
を必須成分として含有するベースガラスに対し、Ho
2
O
3
またはNd
2
O
3
を含有させた組成を有するガラス物品により、前記課題を解決できることを見出した。
【0007】
即ち、本発明のガラス物品は、モル%で、La
2
O
3
0超~70%、Nb
2
O
5
+Ta
2
O
5
+Gd
2
O
3
+ZrO
2
+TiO
2
+Ga
2
O
3
+B
2
O
3
+Al
2
O
3
0%超、及び、Ho
2
O
3
+Nd
2
O
3
0超~20%を含有することを特徴とする。なお本明細書において、「x+y+・・・」は各成分の合量を意味する。
【0008】
本発明のガラス物品は、モル%で、Nb
2
O
5
+Ta
2
O
5
+Gd
2
O
3
+ZrO
2
+TiO
2
+Ga
2
O
3
を0%超含有することが好ましい。
【0009】
本発明のガラス物品は、モル%で、B
2
O
3
+Al
2
O
3
0超~80%を含有することが好ましい。
【0010】
本発明の別の局面のガラス物品は、モル%で、La
2
O
3
0超~70%、Nb
2
O
5
+Ta
2
O
5
+Gd
2
O
3
+ZrO
2
+TiO
2
+Ga
2
O
3
0%超、及び、Ho
2
O
3
+Nd
2
O
3
0超~20%を含有することを特徴とする。
(【0011】以降は省略されています)
この特許をJ-PlatPatで参照する
関連特許
日本電気硝子株式会社
ガラス積層体の製造方法及びガラス積層体
今日
日本電気硝子株式会社
電極、ガラス溶融炉、及びガラス物品の製造方法
2日前
日本電気硝子株式会社
ガラス材
28日前
株式会社フジクラ
シール装置
14日前
日本電気硝子株式会社
ガラス繊維用組成物
17日前
日本板硝子株式会社
自動車用窓ガラス
1か月前
株式会社オハラ
光学ガラス
16日前
AGC株式会社
ガラス板の製造方法
1か月前
日東電工株式会社
ガラス樹脂複合体
1か月前
日本電気硝子株式会社
フィーダー
21日前
AGC株式会社
ガラスペースト
17日前
AGC株式会社
複層ガラス、及び複層ガラスの製造方法
1か月前
株式会社オハラ
光学ガラスおよび光学素子
2日前
AGC株式会社
複層ガラス、及び複層ガラスの製造方法
1か月前
信越化学工業株式会社
光ファイバ用多孔質母材の搬送装置
2日前
日本電気硝子株式会社
ガラス物品の製造方法
1か月前
AGC株式会社
洗浄部材の位置決め方法
7日前
東洋ガラス株式会社
ガラス製造装置
27日前
日本電気硝子株式会社
ガラス粉末、封着材料及び封着材料ペースト
1か月前
株式会社オハラ
結晶相を含むガラス
1か月前
住友電気工業株式会社
光ファイバの製造方法
1か月前
AGC株式会社
膜付き基材及びその製造方法
2か月前
株式会社オハラ
結晶相を含むガラス
1か月前
日本板硝子株式会社
機能性膜付きガラス基材
1か月前
日本電気硝子株式会社
ガラス繊維の製造装置、及びガラス繊維の製造方法
1か月前
日本電気硝子株式会社
溶融炉及びガラス物品の製造方法
2か月前
日本電気硝子株式会社
ガラス板の製造方法及び製造装置
1か月前
信越化学工業株式会社
SiOH含有光ファイバ母材及びその評価方法
2日前
HOYA株式会社
光学ガラスおよび光学素子
1か月前
国立大学法人京都工芸繊維大学
ガラス組成物
2か月前
株式会社フジクラ
ガラス微粒子製造装置、および消火部
20日前
日本電気硝子株式会社
ガラス物品
23日前
日本電気硝子株式会社
ガラス物品の製造装置及びその製造方法
2か月前
日本電気硝子株式会社
ガラス物品の製造方法及びガラス溶融炉
1か月前
日本電気硝子株式会社
ガラス成形装置及びガラス物品の製造方法
1か月前
日本電気硝子株式会社
ガラス繊維の製造装置、及びガラス繊維の製造方法
17日前
続きを見る
他の特許を見る
