特許ウォッチ

公開番号2025074212
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025032244,2022117581
出願日2025-02-28,2022-07-22
発明の名称粘着剤組成物、粘着シート、粘着シート付き光学フィルム、並びに、粘着シート及び粘着シート付き光学フィルムの製造方法
出願人日東電工株式会社
代理人弁理士法人青藍国際特許事務所
主分類C09J 4/02 20060101AFI20250502BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】粘着シートの製造に必要なはく離ライナーの廃棄量を削減することによって、低環境負荷での粘着シートの製造が可能な粘着剤組成物を提供する。
【解決手段】本発明の粘着剤組成物は、(メタ)アクリル系単量体を含む単量体群及び/又は前記単量体群の部分重合物、並びに、光重合開始剤を含む、光硬化型の粘着剤組成物である。粘着剤組成物は、酸化防止剤をさらに含む。粘着剤組成物は、試験により求めた剥離力PS₁が1.0N/50mm以下である。本発明の粘着シートは、粘着剤組成物か
ら形成される。
【選択図】図1
特許請求の範囲【請求項１】
（メタ）アクリル系単量体を含む単量体群及び／又は前記単量体群の部分重合物、並びに、光重合開始剤を含む、光硬化型の粘着剤組成物であって、
前記粘着剤組成物は、酸化防止剤をさらに含み、
下記試験により求めた剥離力ＰＳ
1
が１．０Ｎ／５０ｍｍ以下である、粘着剤組成物。

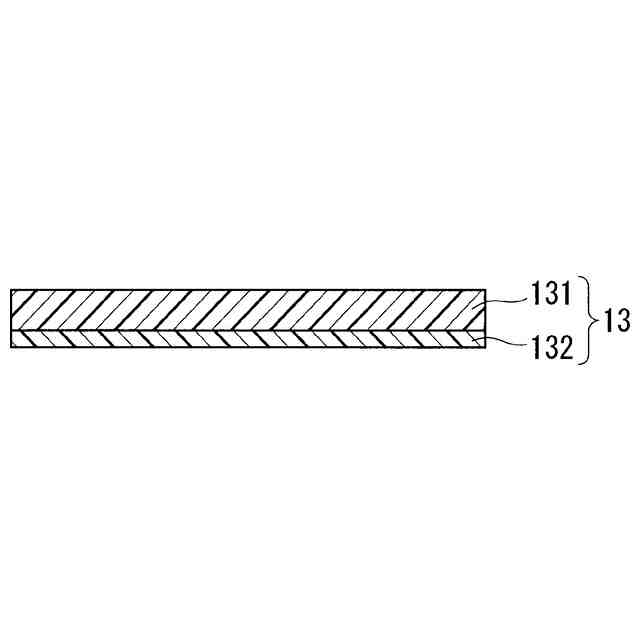

試験：基材シート、前記粘着剤組成物を含む塗布層、及び厚さ１２０ｎｍの離型層を有するはく離ライナーをこの順に含む積層体に、照度２．４２ｍＷ／ｃｍ
2
、照射時間１０
分の条件で紫外線を照射して、前記塗布層から粘着シートを形成する工程Ａと、前記粘着シートから前記はく離ライナーを剥離する工程Ｂとを行う。前記工程Ｂで剥離された前記はく離ライナーを用いて前記工程Ａ及び前記工程Ｂを繰り返し実施して、前記はく離ライナーを再利用する。未使用の状態から数えて前記粘着シートから１回剥離させた、前記工程Ｂによって得られた前記再利用のはく離ライナーと、繰り返し実施による前記工程Ａで得られた前記粘着シートとの剥離力ＰＳ
1
を特定する。
続きを表示（約 590 文字）【請求項２】
前記剥離力ＰＳ
1
が０．５Ｎ／５０ｍｍ以下である、請求項１に記載の粘着剤組成物。
【請求項３】
未使用の状態の前記はく離ライナーと前記粘着シートとの剥離力ＰＳ
0
が０．０１Ｎ／
５０ｍｍ以上である、請求項１に記載の粘着剤組成物。
【請求項４】
前記酸化防止剤は、ヒンダードフェノール系化合物及びヒンダードアミン系化合物からなる群より選ばれる少なくとも１つを含む、請求項１に記載の粘着剤組成物。
【請求項５】
前記酸化防止剤の分子量が１５００以下である、請求項１に記載の粘着剤組成物。
【請求項６】
前記単量体群は、カルボキシル基含有単量体を含む、請求項１に記載の粘着剤組成物。
【請求項７】
溶剤の含有率が５重量％以下である、請求項１に記載の粘着剤組成物。
【請求項８】
請求項１～７のいずれか１項に記載の粘着剤組成物から形成された、粘着シート。
【請求項９】
厚さが５～４０μｍである、請求項８に記載の粘着シート。
【請求項１０】
請求項８に記載の粘着シートと、
光学フィルムと、
を備えた、粘着シート付き光学フィルム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着剤組成物、粘着シート、粘着シート付き光学フィルム、並びに、粘着シート及び粘着シート付き光学フィルムの製造方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
液晶表示装置及びエレクトロルミネセンス（ＥＬ）表示装置に代表される各種の画像表示装置は、一般に、偏光フィルム等の光学フィルムと粘着シートとを含む光学積層体を備えている。光学積層体に含まれる光学フィルム間の接合や、光学積層体と画像表示パネルとの接合には、通常、粘着シートが使用される。粘着シートとしては、アクリル単量体やシリコーン単量体等を含む単量体群を重合及び架橋により硬化させたシートが典型的である。
【０００３】
特許文献１は、粘着シートの一例を開示している。特許文献１において、粘着シートは、２つのはく離ライナーの間に配置された粘着剤組成物の塗布層に光を照射することによって作製されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６６８８０５４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
硬化による粘着シートの形成には、通常、熱や光等のエネルギーが必要である。光を利用する方法（光硬化法）によれば、例えば粘着剤組成物及び溶剤を含む塗布層をオーブンにより熱硬化させる方法（熱硬化法）に比べて、粘着シートの形成に必要なエネルギーの量を削減できる。しかし、粘着シート製造時の環境負荷を低減する観点からは、塗布層の硬化に必要なエネルギー量に着目するだけでは不十分である。
【０００６】
そこで本発明は、粘着シートの製造に必要なはく離ライナーの廃棄量を削減することによって、低環境負荷での粘着シートの製造が可能な粘着剤組成物の提供を目的とする。
【課題を解決するための手段】
【０００７】
本発明は、
（メタ）アクリル系単量体を含む単量体群及び／又は前記単量体群の部分重合物、並びに、光重合開始剤を含む、光硬化型の粘着剤組成物であって、
前記粘着剤組成物は、酸化防止剤をさらに含み、
下記試験により求めた剥離力ＰＳ
1
が１．０Ｎ／５０ｍｍ以下である、粘着剤組成物を
提供する。
試験：基材シート、前記粘着剤組成物を含む塗布層、及び厚さ１２０ｎｍの離型層を有するはく離ライナーをこの順に含む積層体に、照度２．４２ｍＷ／ｃｍ
2
、照射時間１０
分の条件で紫外線を照射して、前記塗布層から粘着シートを形成する工程Ａと、前記粘着シートから前記はく離ライナーを剥離する工程Ｂとを行う。前記工程Ｂで剥離された前記はく離ライナーを用いて前記工程Ａ及び前記工程Ｂを繰り返し実施して、前記はく離ライナーを再利用する。未使用の状態から数えて前記粘着シートから１回剥離させた、前記工程Ｂによって得られた前記再利用のはく離ライナーと、繰り返し実施による前記工程Ａで得られた前記粘着シートとの剥離力ＰＳ
1
を特定する。
【０００８】
さらに本発明は、

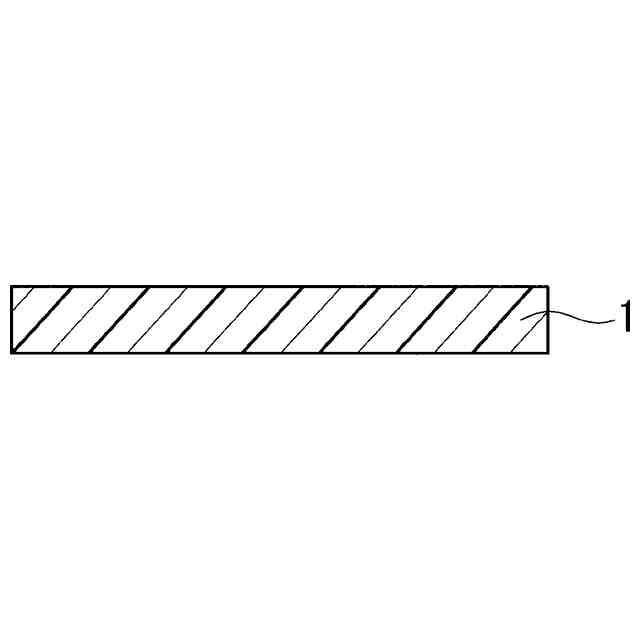

上記の粘着剤組成物から形成された、粘着シートを提供する。
【０００９】
さらに本発明は、
上記の粘着シートと、
光学フィルムと、
を備えた、粘着シート付き光学フィルムを提供する。
【００１０】
さらに本発明は、

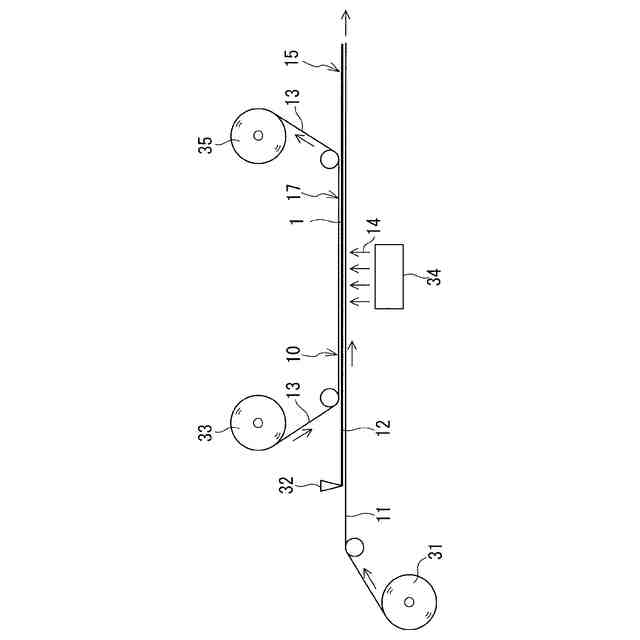

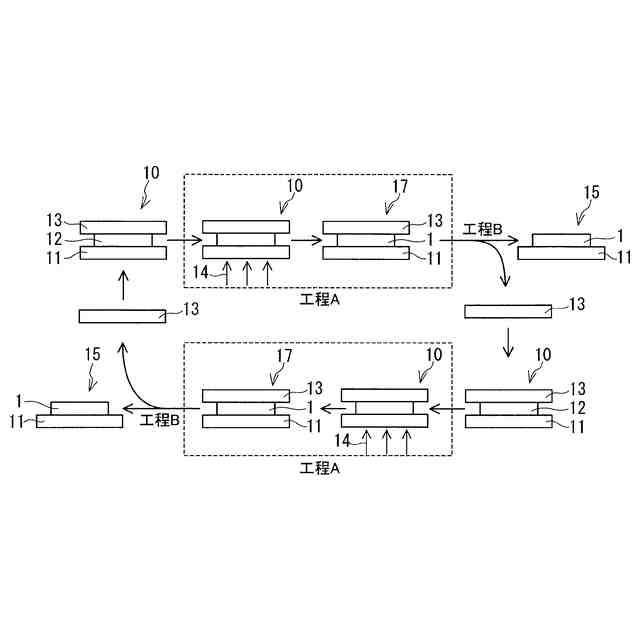

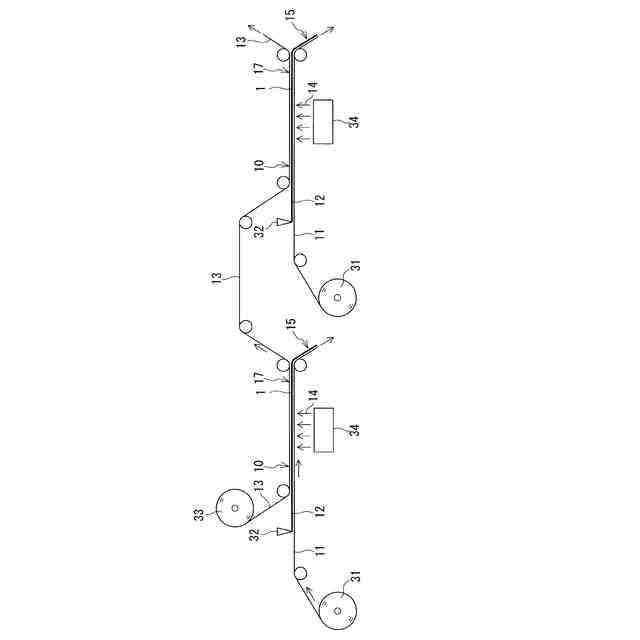

基材シート、上記の粘着剤組成物を含む塗布層、はく離ライナーをこの順に含む積層体に光を照射して、前記塗布層から粘着シートを形成する工程Ａと、
前記粘着シートから前記はく離ライナーを剥離する工程Ｂと、
を含み、
前記工程Ｂで剥離された前記はく離ライナーを用いて前記工程Ａ及び前記工程Ｂを繰り返し実施して、前記はく離ライナーを再利用する、粘着シートの製造方法を提供する。

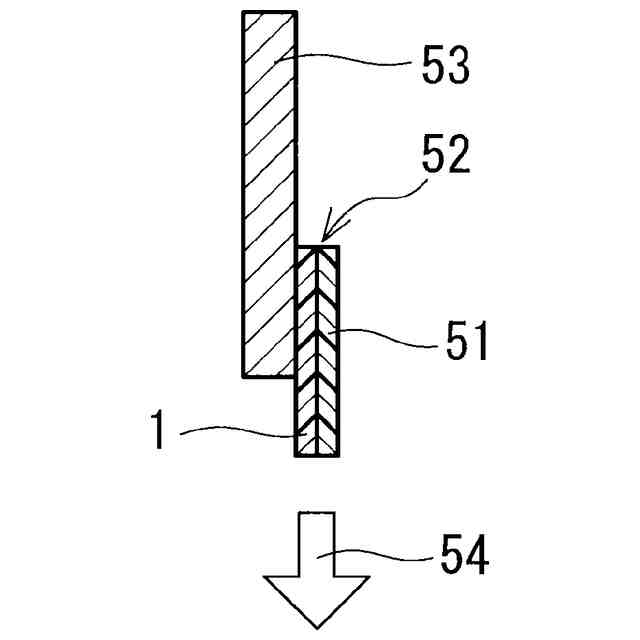

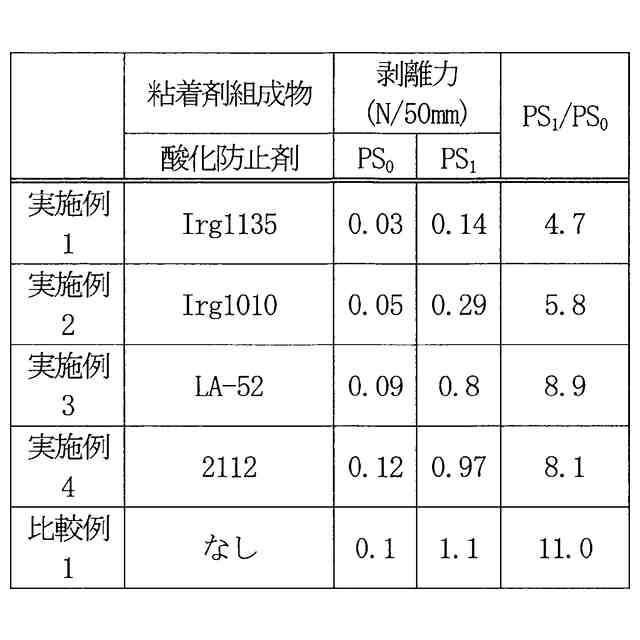

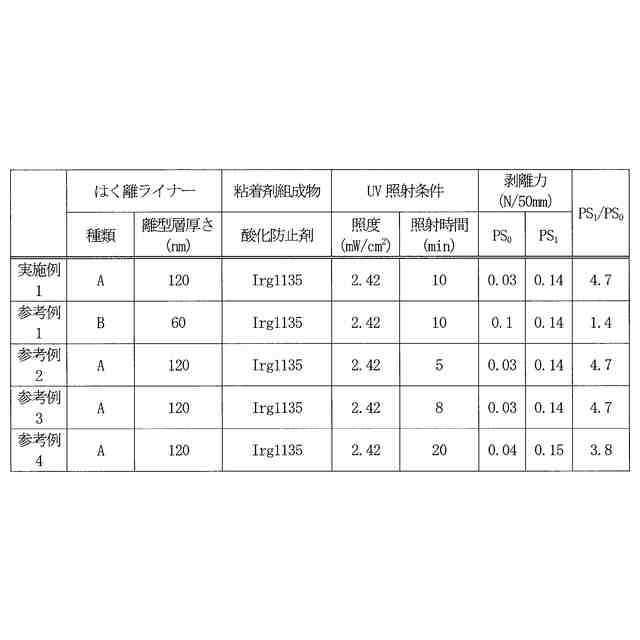

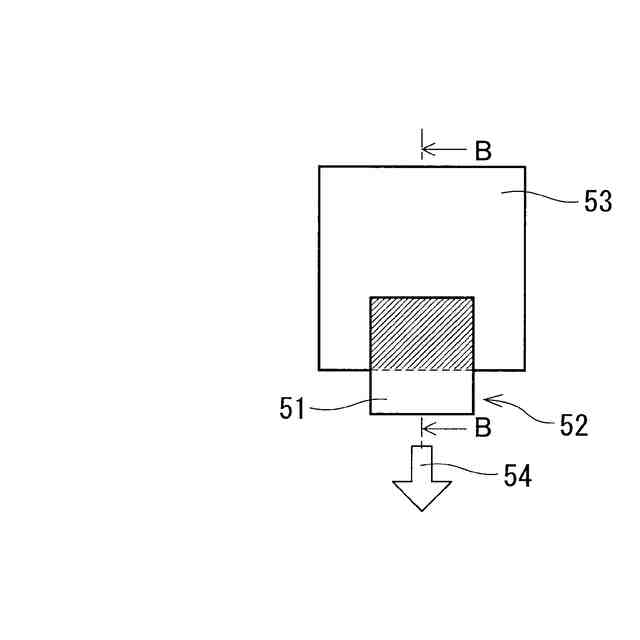

（【００１１】以降は省略されています）

関連特許
