公開番号2025074098
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2025026499,2021091396
出願日2025-02-21,2021-05-31
発明の名称有機EL表示装置
出願人日東電工株式会社
代理人弁理士法人はるか国際特許事務所
主分類G02B 5/30 20060101AFI20250502BHJP(光学)
要約【課題】有機ELセルの光出射面側に偏光板を備える有機EL表示装置において、偏光板に紫外線遮蔽性を持たせつつ、偏光板を構成する光学層における紫外線吸収剤のブリードアウトや結晶化を抑制する。

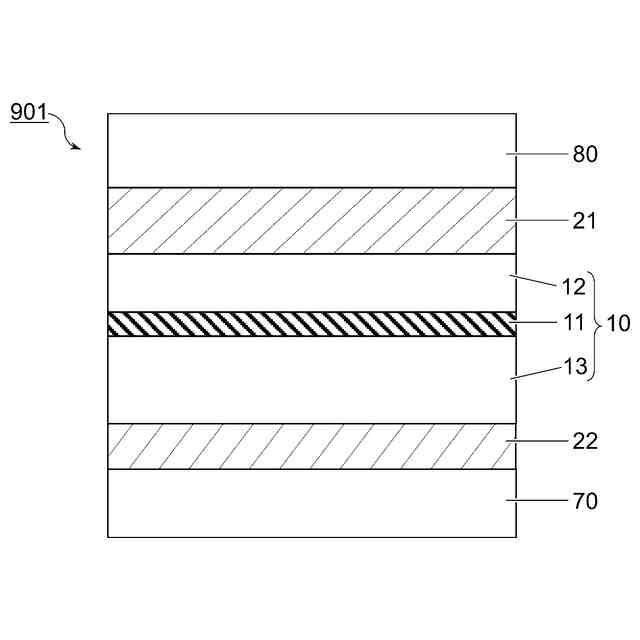

【解決手段】偏光板(10)は、第一主面および第二主面を有する偏光子(11)と、偏光子の第一主面側に積層された位相差層(13)とを備え、偏光子の第一主面側が有機ELセル(70)に対向するように配置して用いられる。位相差層(13)は、厚みが5μmより大きく、紫外線吸収剤を含み、波長380nmにおける光透過率が60%以下である第一位相差層を含む。第一位相差層は、偏光子の第一主面側に粘着剤層を介して積層されており、粘着剤層の波長380nmにおける光透過率は60%よりも大きい。
【選択図】図1

特許請求の範囲【請求項１】
有機ＥＬセルと、前記有機ＥＬセルの光出射面側に配置された偏光板とを備える有機ＥＬ表示装置であって、
前記偏光板は、第一主面および第二主面を有する偏光子と、前記偏光子の第一主面側に粘着剤層を介して積層された第一位相差層とを備え、前記第一位相差層が配置されている面が前記有機ＥＬセルに対向するように配置されており、
前記第一位相差層は、紫外線吸収剤を含み、厚みが５μｍより大きく、波長３８０ｎｍにおける光透過率が６０％以下であり、
前記粘着剤層は、波長３８０ｎｍにおける光透過率が６０％よりも大きい、
有機ＥＬ表示装置。
続きを表示（約 760 文字）【請求項２】

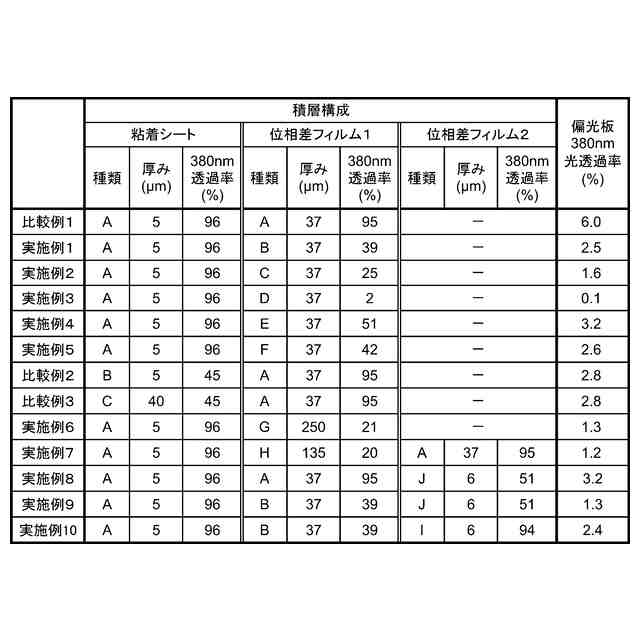

前記偏光板の波長３８０ｎｍにおける光透過率が４％以下である、請求項１に記載の有機ＥＬ表示装置。
【請求項３】
前記第一位相差層に含まれる紫外線吸収剤の濃度が、０．０１～１．５重量％である、請求項１または２に記載の有機ＥＬ表示装置。
【請求項４】
前記第一位相差層の遅相軸方向と、前記偏光子の吸収軸方向とのなす角が１０°～８０°である、請求項１～３のいずれか１項に記載の有機ＥＬ表示装置。
【請求項５】
前記第一位相差層の遅相軸方向と、前記偏光子の吸収軸方向とのなす角が４０°～５０°である、請求項１～３のいずれか１項に記載の有機ＥＬ表示装置。
【請求項６】
前記第一位相差層の波長５５０ｎｍにおける正面レターデーションＲ（５５０）が、１００～１８０ｎｍである、請求項１～５のいずれか１項に記載の有機ＥＬ表示装置。
【請求項７】
前記第一位相差層は、波長４５０ｎｍにおける正面レターデーションＲ（４５０）が、波長５５０ｎｍにおける正面レターデーションＲ（５５０）よりも小さい、請求項１～６のいずれか１項に記載の有機ＥＬ表示装置。
【請求項８】
前記第一位相差層が延伸フィルムである、請求項１～７のいずれか１項に記載の有機ＥＬ表示装置。
【請求項９】
前記第一位相差層が斜め延伸フィルムである、請求項１～７のいずれか１項に記載の有機ＥＬ表示装置。
【請求項１０】
前記偏光板は、前記偏光子と前記第一位相差層との間、または前記第一位相差層の前記偏光子と反対側の面に、第二位相差層を備える、請求項１～９のいずれか１項に記載の有機ＥＬ表示装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、有機ＥＬセルの光出射面側に偏光板を備える有機ＥＬ表示装置に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
携帯電話、スマートフォン、カーナビゲーション装置、パソコン用モニタ、テレビ等の表示デバイスにおいて、有機ＥＬ素子を搭載した有機ＥＬ表示装置が実用化されている。有機ＥＬ表示装置では、外光が金属電極（陰極）で反射されて鏡面のように視認されることを抑制するために、有機ＥＬセル（有機ＥＬ素子）の視認側表面に円偏光板が配置される。
【０００３】
外光に含まれる紫外線が有機ＥＬ素子に入射すると、有機ＥＬ素子の劣化の原因となり得る。紫外線による有機ＥＬ素子の劣化を抑制するために、有機ＥＬセルの視認側表面に紫外線吸収剤を含有する層を配置することが提案されている。例えば、特許文献１では、円偏光板と有機ＥＬセルとを貼り合わせるための粘着剤層、または円偏光板の視認側表面にカバーウインドウを貼り合わせるための粘着剤層に紫外線吸収剤を含めることにより、紫外線吸収性を付与することが提案されている。特許文献２では、円偏光板のλ／４板を構成する配向液晶層に紫外線吸収剤を含めることが提案されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１３９１０８号公報
特開２０１７－１２０４３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
上記のように、紫外線による有機ＥＬ素子の劣化を抑制するためには、有機ＥＬ素子の視認側に配置される光学部材に紫外線遮蔽性を持たせる必要がある。しかし、特許文献１で提案されているように、粘着剤層に紫外線吸収剤を含めると、紫外線吸収剤のブリードアウトや結晶化等に起因する透明性の低下や接着性低下等の物性変化が懸念される。また、特許文献２で提案されているように、配向液晶層に紫外線吸収剤を添加する場合は、配向液晶層の厚みが小さいため、紫外線遮蔽性を高める（有機ＥＬ素子に到達する紫外線の量を十分に低減する）には紫外線吸収剤の濃度を高める必要があり、液晶分子の配向不良や紫外線吸収剤のブリードアウトが懸念される。
【課題を解決するための手段】
【０００６】
本発明は、偏光子の一方の面（第一主面）に位相差層を備える有機ＥＬ表示装置用偏光板に関する。有機ＥＬ表示装置では、偏光板の位相差層が配置されている面（偏光子の第一主面側）が、有機ＥＬセルに対向するように配置される。
【０００７】

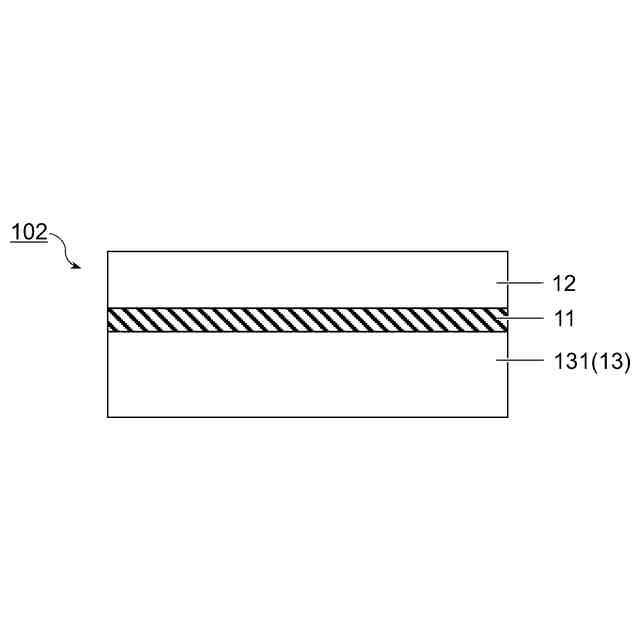

偏光子の一方の面に貼り合わせられた位相差層は、１層または２層以上からなり、少なくとも１層の位相差層（第一位相差層）は、厚みが５μｍより大きく、波長３８０ｎｍにおける光透過率が６０％以下である。
【０００８】

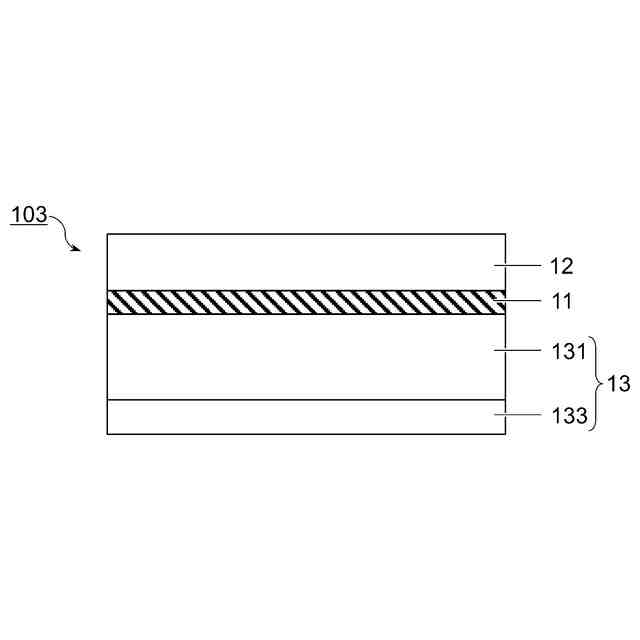

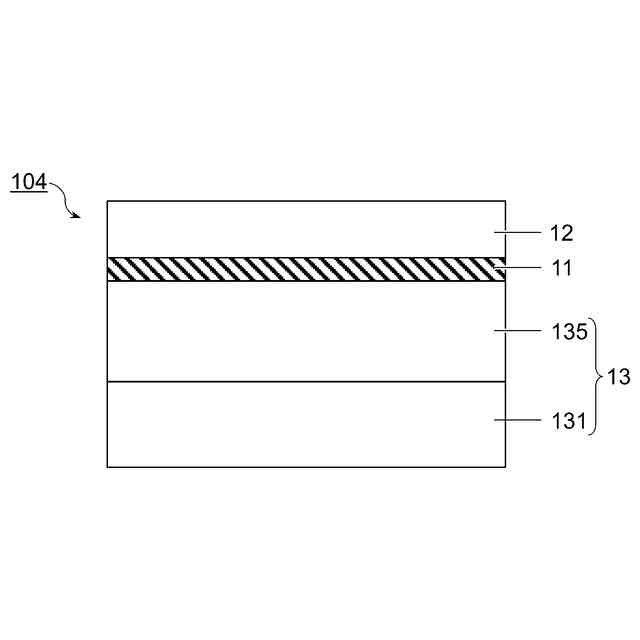

偏光子の一方の面に配置された位相差層が複数の位相差層の積層構成であり、上記の第一位相差層に加えて第二位相差層を含む場合、第一位相差層と偏光子との間に第二位相差層が配置されていてもよく、第一位相差層の偏光子と反対側の面に第二位相差層が配置されていてもよい。位相差層は３層以上の積層構成であってもよい。
【０００９】

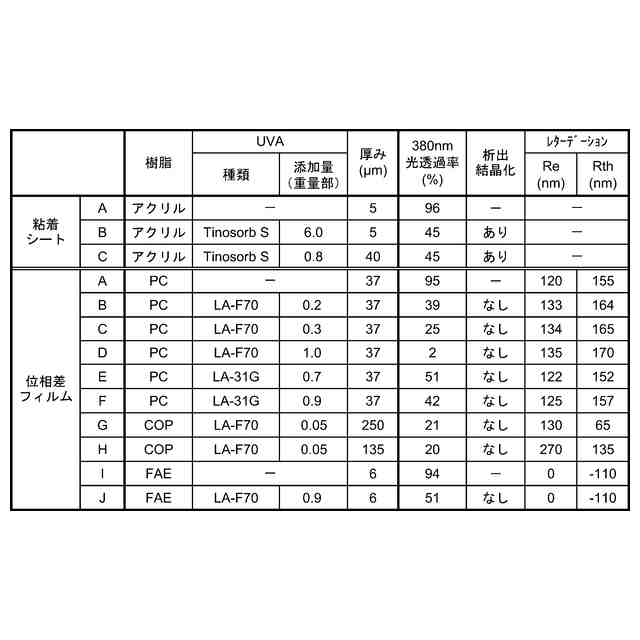

第一位相差層は、紫外線吸収剤を含んでいてもよく、第一位相差層に含まれる紫外線吸収剤の濃度は、０．０１～１．５重量％であってもよい。
【００１０】
有機ＥＬ表示装置用偏光板において、第一位相差層の遅相軸方向と偏光子の吸収軸方向は、平行でも直交でもない角度で配置されていてもよい。第一位相差層の遅相軸方向と偏光子の吸収軸方向とのなす角度は、例えば１０°～８０°であり、４０°～５０°であってもよい。
（【００１１】以降は省略されています）
