公開番号2025065234
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025016224,2024035730
出願日2025-02-03,2024-03-08
発明の名称透明導電性フィルム
出願人日東電工株式会社
代理人弁理士法人籾井特許事務所
主分類H01B 5/14 20060101AFI20250410BHJP(基本的電気素子)
要約【課題】近赤外線領域での透光性に優れる透明導電性フィルムを提供すること。
【解決手段】本発明の実施形態による透明導電性フィルムは、基材と、該基材の少なくとも片側に配置された導電層とを備える透明導電性フィルムであって、該透明導電性フィルムの表面抵抗値が200Ω/□以下であり、該透明導電性フィルムの780nm～2500nmの波長領域における光透過率が、85%以上である。
【選択図】図1

特許請求の範囲【請求項１】
基材と、該基材の少なくとも片側に配置された導電層とを備える透明導電性フィルムであって、
該透明導電性フィルムの表面抵抗値が２００Ω／□以下であり、
該透明導電性フィルムの７８０ｎｍ～２５００ｎｍの波長領域における光透過率の最大値が、８５％以上である、
透明導電性フィルム。
続きを表示（約 460 文字）【請求項２】
表面抵抗値が１００Ω／□以下であり、請求項１に記載の透明導電性フィルム。
【請求項３】
波長５５５ｎｍにおける光透過率（Ｔ５５５）に対する波長９０５ｎｍにおける光透過率（Ｔ９０５）の比（Ｔ９０５／Ｔ５５５）が、０．９５より大きく１．１以下である、請求項１に記載の透明導電性フィルム。
【請求項４】
９００ｎｍ～１６００ｎｍの波長領域における光透過率の最大値が、８５％以上である、請求項１に記載の透明導電性フィルム。
【請求項５】
波長９０５ｎｍにおける光透過率が、８５％以上である、請求項１に記載の透明導電性フィルム。
【請求項６】
前記導電層が、繊維系導電物およびポリマーマトリックスを含む、請求項１に記載の透明導電性フィルム。
【請求項７】
前記繊維系導電物が、金属ナノワイヤである、請求項６に記載の透明導電性フィルム。
【請求項８】
透明ヒーター用である、請求項１に記載の透明導電性フィルム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、透明導電性フィルムに関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
従来、タッチセンサーの電極等に用いられる透明導電性フィルムとして、樹脂フィルム上にインジウム・スズ複合酸化物層（ＩＴＯ層）等の金属酸化物層が形成された透明導電性フィルムが多用されている。しかし、金属酸化物層が形成された透明導電性フィルムは、近赤外線領域での透光性が低く、透光性を考慮すると所望の抵抗値が得られ難いという問題がある。
【先行技術文献】
【特許文献】
【０００３】
特表２００９－５０５３５８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明は上記課題を解決するためになされたものであり、その主たる目的は、近赤外線領域での透光性に優れる透明導電性フィルムを提供することにある。
【課題を解決するための手段】
【０００５】
［１］本発明の実施形態による透明導電性フィルムは、基材と、該基材の少なくとも片側に配置された導電層とを備える透明導電性フィルムであって、該透明導電性フィルムの表面抵抗値が２００Ω／□以下であり、該透明導電性フィルムの７８０ｎｍ～２５００ｎｍの波長領域における光透過率の最大値が、８５％以上である。
［２］上記［１］の透明導電性フィルムは、表面抵抗値が１００Ω／□以下であってもよい。
［３］上記［１］または［２］の透明導電性フィルムは、波長５５５ｎｍにおける光透過率（Ｔ５５５）に対する波長９０５ｎｍにおける光透過率（Ｔ９０５）の比（Ｔ９０５／Ｔ５５５）が、０．９５より大きく１．１以下であってもよい。
［４］上記［１］から［３］のいずれかに記載の透明導電性フィルムは、９００ｎｍ～１６００ｎｍの波長領域における光透過率の最大値が、８５％以上であってもよい。
［５］上記［１］から［４］のいずれかに記載の透明導電性フィルムは、波長９０５ｎｍにおける光透過率が、８５％以上であってもよい。
［６］上記［１］から［５］のいずれかに記載の透明導電性フィルムにおいて、上記導電層が、繊維系導電物およびポリマーマトリックスを含んでいてもよい。
［７］上記［６］の透明導電性フィルムは、上記繊維系導電物が、金属ナノワイヤであってもよい。
［８］上記［１］から［７］のいずれかに記載の透明導電性フィルムは、透明ヒーター用であってもよい。
【発明の効果】
【０００６】
本発明の実施形態によれば、近赤外線領域での透光性に優れる透明導電性フィルムを提供することができる。
【図面の簡単な説明】
【０００７】

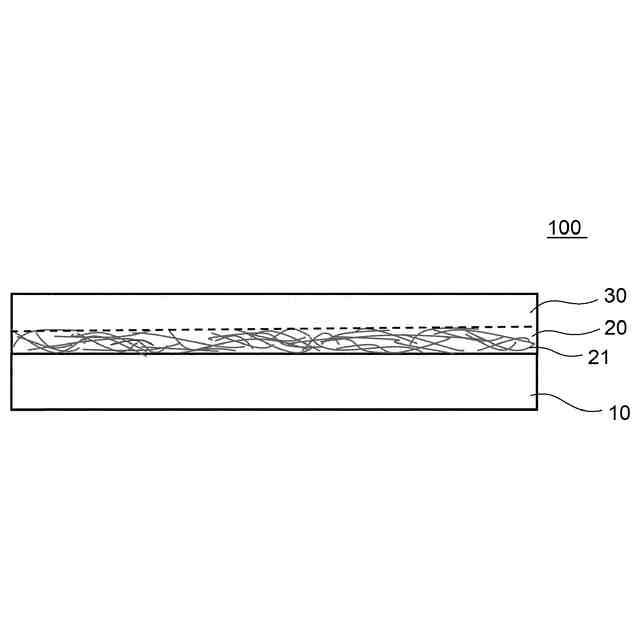

本発明の１つの実施形態による透明導電性フィルムの概略断面図である。
【発明を実施するための形態】
【０００８】
以下、本発明の実施形態について説明するが、本発明はこれらの実施形態には限定されない。
【０００９】
Ａ．透明導電性フィルム全体構成
図１は、本発明の１つの実施形態による透明導電性フィルムの概略断面図である。透明導電性フィルム１００は、基材１０と、基材１０の少なくとも片側に配置された導電層２０とを備える。１つの実施形態においては、導電層２０は、繊維系導電物２１を含む。繊維系導電物としては、例えば、金属ナノワイヤ、カーボンナノチューブ等が挙げられる。好ましくは、金属ナノワイヤが用いられる。図示していないが、透明導電性フィルムは、任意の適切なその他の層をさらに含んでいてもよい。
【００１０】
１つの実施形態においては、透明導電性フィルム１００は、導電層２０の基材１０とは反対側に配置された保護層３０を備える。保護層３０は、繊維系導電物２１を保護する層であり得る。本発明の実施形態においては、保護層３０を設けることにより、導電層２０の耐久性を向上させることができる。より具体的には、繊維系導電物（例えば、金属ナノワイヤ）から構成される導電層は、耐擦傷性、加湿耐久性等が低いという特徴を有するところ、保護層を設けることにより、これらの問題を解消して、導電層の耐久性（結果的に、透明導電性フィルムの耐久性）を向上させることができる。なお、導電層２０には、保護層３０を構成する成分（例えば、保護層を構成する樹脂）が含まれていてもよい。
（【００１１】以降は省略されています）
