発明の名称中継システム、中継システムにおける発信側の中継装置及び受信側の中継装置
出願人サクサ株式会社
代理人個人,個人
主分類H04L 65/1104 20220101AFI20250502BHJP(電気通信技術)
要約【課題】発信の都度のハンドシェイクによるコネクションを必要とする第1のプロトコルの情報の通信を行う場合において、セッション数の制限に関係なく通信を可能とする。
【解決手段】発信側の中継装置は、予め定められた特定の相手先を受信側とする発信の要求を受けた場合に、特定の相手先に対応する情報を含めた発信要求を第1のプロトコルで受信側の中継装置に送信する。受信側の中継装置は、受信した第1のプロトコルの発信要求に特定の相手先に対応する情報が含まれている場合には、エラー応答を発信側の中継装置に返す。エラー応答を受けた発信側の中継装置は、再度の発信要求を、コネクションを不要とする第2のプロトコルで送信する。通信路が生成された後におけるデータ通信においては、発信側及び受信側の中継装置は、第1のプロトコル対応のパケットに対して第2のプロトコル対応とするカプセリングを施して情報のやり取りをする。
【選択図】図13

特許請求の範囲【請求項１】
発信要求に基づいて生成された通信路を通じて、発信の都度のハンドシェイクによるコネクションを必要とする第１のプロトコルの情報の通信を行う中継システムであって、
発信側の中継装置は、

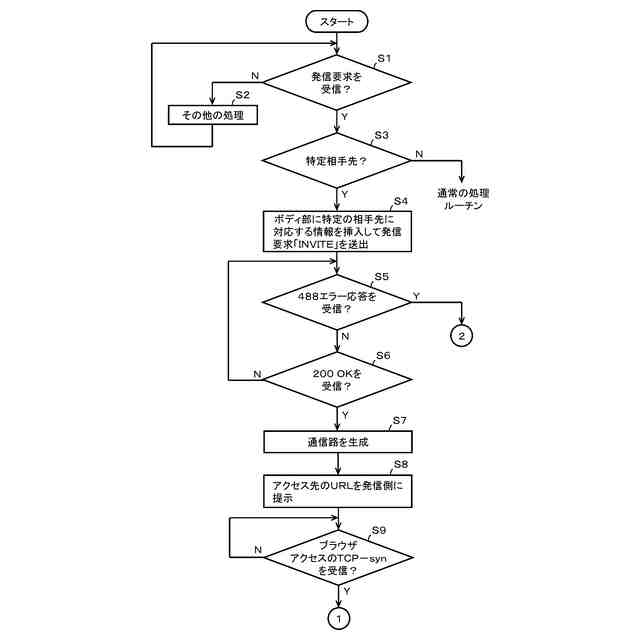

予め定められた特定の相手先を受信側とする発信の要求を受けた場合に、前記特定の相手先に対応する情報を含めた発信要求を前記第１のプロトコルで受信側の中継装置に送信する手段と、

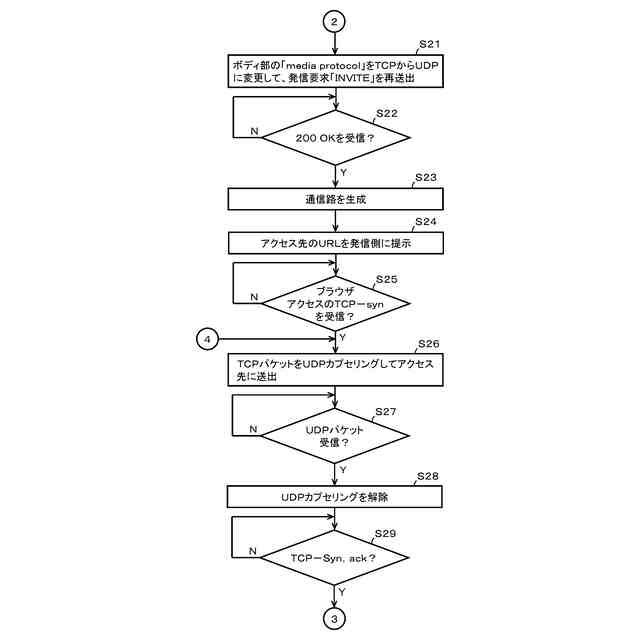

前記発信要求に対して前記受信側の中継装置からエラー応答を受信した場合に、再度の発信要求を、前記コネクションを不要とする第２のプロトコルで送信する手段と、

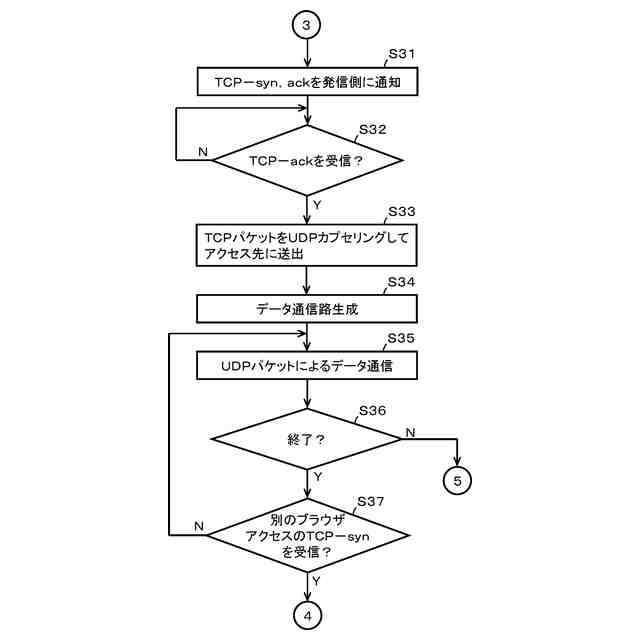

前記再度の発信要求に基づいて生成された通信路を通じたデータ通信において、前記受信側の中継装置との間で、前記第１のプロトコル対応のパケットを前記第２のプロトコル対応とするカプセリングを施してやり取りする手段と、
を備え、
前記受信側の中継装置は、

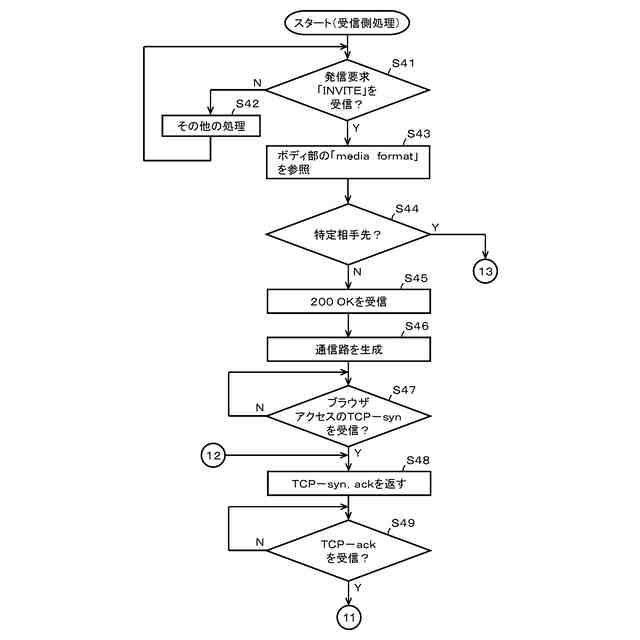

受信した前記発信要求に前記特定の相手先に対応する情報が含まれている場合に、前記発信側の中継装置に、前記エラー応答を送信する手段と、
前記発信側の中継装置からの前記第２のプロトコルの前記再度の発信要求を受信した場合に、前記通信路を生成するための処理を行う手段と、

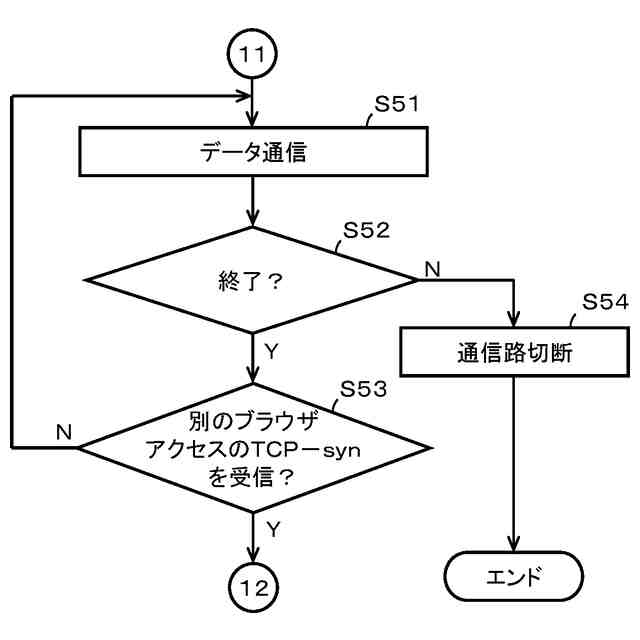

前記再度の発信要求に基づいて生成された通信路を通じたデータ通信において、前記発信側の中継装置との間で、前記第１のプロトコル対応のパケットを前記第２のプロトコル対応とするカプセリングを施してやり取りする手段と、
を備える中継システム。
続きを表示（約 1,600 文字）【請求項２】
前記受信側の中継装置は、前記エラー応答には、前記第１のプロトコルから他のプロトコルへの切り替えを示唆する情報を付加する
ことを特徴とする請求項１に記載の中継システム。
【請求項３】

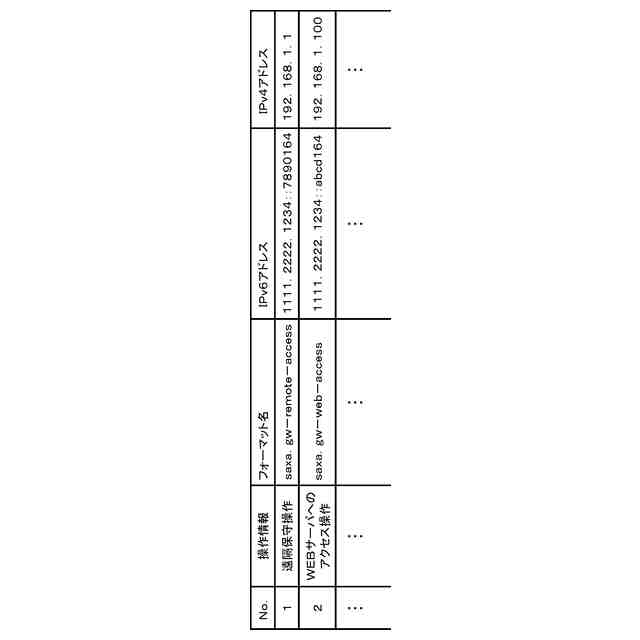

前記第１のプロトコルはＴＣＰ（Transmission Control Protocol）であり、前記第２のプロトコルはＵＤＰ（User Datagram Protocol）であると共に、前記特定の相手先に対応する情報は、前記ＴＣＰのパケットのボディ部のメディアフォーマットの情報である
ことを特徴とする請求項１又は請求項２に記載の中継システム。
【請求項４】
発信要求に基づいて生成された通信路を通じて、発信の都度のハンドシェイクによるコネクションを必要とする第１のプロトコルの情報の通信を行う中継システムであって、
受信側の中継装置は、
受信した発信要求に予め定められた特定の相手先に対応する情報が含まれている場合に、発信側の中継装置に、エラー応答を送信する手段と、
前記発信側の中継装置からの前記コネクションを不要とする第２のプロトコルの再度の発信要求を受信した場合には、前記通信路を生成するための処理を行う手段と、
前記再度の発信要求に基づいて生成された通信路におけるデータ通信において、前記発信側の中継装置との間で、前記第１のプロトコル対応のパケットを前記第２のプロトコル対応とするカプセリングを施してやり取りする手段と、
を備える中継システムにおける前記発信側における中継装置であって、
前記特定の相手先を受信側とする発信の要求を受けた場合に、前記特定の相手先に対応する情報を含めた発信要求を前記第１のプロトコルで前記受信側の中継装置に送信する手段と、
前記受信側の中継装置から前記エラー応答を受信した場合に、前記再度の発信要求を前記第２のプロトコルで送信する手段と、
前記再度の発信要求に基づいて生成された通信路におけるデータ通信においては、前記受信側の中継装置との間で、前記第１のプロトコル対応のパケットを前記第２のプロトコル対応とするカプセリングを施してやり取りする手段と、
を備えることを特徴とする中継システムにおける発信側の中継装置。
【請求項５】
発信要求に基づいて生成された通信路を通じて、発信の都度のハンドシェイクによるコネクションを必要とする第１のプロトコルの情報の通信を行う中継システムであって、
発信側の中継装置は、
予め定められた特定の相手先を受信側とする発信の要求を受けた場合に、前記特定の相手先に対応する情報を含めた前記発信要求を前記第１のプロトコルで受信側の中継装置に送信する手段と、
前記受信側の中継装置からエラー応答を受信した場合に、再度の前記発信要求を前記第２のプロトコルで送信する手段と、
前記再度の前記発信要求に基づいて生成された通信路を通じたデータ通信において、前記受信側の中継装置との間で、前記第１のプロトコル対応のパケットを前記第２のプロトコル対応とするカプセリングを施してやり取りする手段と、
を備える中継システムの受信側における中継装置であって、
受信した前記発信要求に前記第１の情報が含まれている場合には、前記発信側の中継装置に、前記エラー応答を送信する手段と、
前記発信側の中継装置からの前記第２のプロトコルの前記再度の前記発信要求を受信した場合には、前記通信路を生成するための処理を行う手段と、
前記再度の前記発信要求に基づいて生成された通信路を通じたデータ通信において、前記発信側の中継装置との間で、前記第１のプロトコル対応のパケットを前記第２のプロトコル対応とするカプセリングを施してやり取りする手段と、
を備えることを特徴とする中継システムにおける受信側の中継装置。

発明の詳細な説明【技術分野】
【０００１】
この発明は、中継システム、中継システムの発信側における中継装置及び受信側の中継装置に関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
一部の電話会社が提供する通信サービスの１つとして、帯域確保型データ通信サービスである「データコネクト（登録商標）サービス」がある。データコネクトサービスを利用すると、電話番号による接続要求で相手先との間にセキュアな通信路を接続し、接続中に音声通話をする他、種々のデータ、例えば画像データやテキストデータなどの送受信が可能になる。したがって、音声通話をしながら、画像やテキストなどの双方による確認が可能になる他、安定に、秘匿性高くデータ等の送受信が可能になる（特許文献１（特開２０２１－５７７１８号公報）参照）。
【０００３】

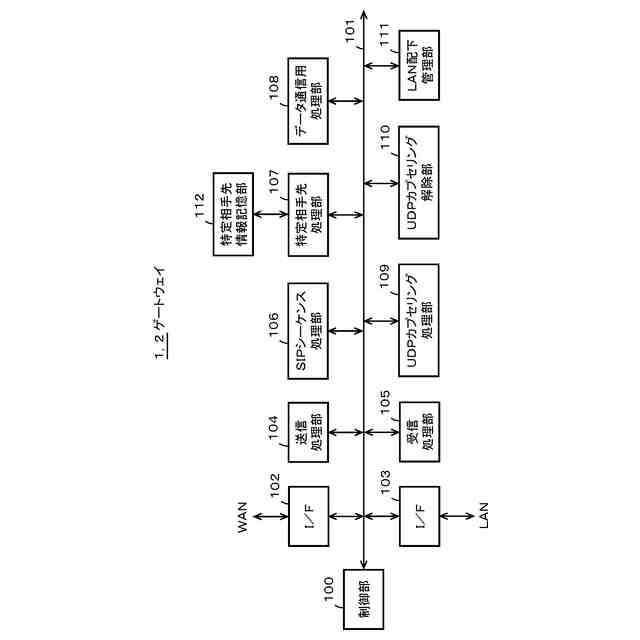

図２３は、データコネクトサービス時の発信側と受信側との間の通信路の生成及びデータ通信のシーケンスの一例を示す図である。この図２３の例は、発信側及び受信側の中継装置の例としてのゲートウエイ（図ではＧＷと記載）のＷＡＮ（World Area Network）側がインターネットなどの通信ネットワークに対して接続されていると共に、発信側装置及び受信側装置は、発信側及び受信側の中継装置の例としてのゲートウエイに対してＬＡＮ（Local Area Network）により接続されている場合である。
【０００４】
この図２３の例では、発信側装置で、受信側装置を相手先とした発信操作がなされると、発信側のゲートウエイＧＷｓは、ＳＩＰ（Session Initiation Protocol）の発信要求「INVITE」を送出する。ＳＩＰサーバは、この「INVITE」を受け取ると、発信側のゲートウエイＧＷｓに「１００ Trying」を返すと共に、受信側のゲートウエイＧＷｒに「INVITE」を転送する。受信側のゲートウエイＧＷｒは、「INVITE」を受け取ると、ＳＩＰサーバに「１００ Trying」を返すと共に、受信側装置に着信を行う。
【０００５】
そして、受信側装置がこの着信に対して応答すると、受信側のゲートウエイＧＷｒは、「２００ＯＫ」をＳＩＰサーバに送る。ＳＩＰサーバは、「２００ＯＫ」を発信側のゲートウエイＧＷｓに送る。以上のシーケンスを経て、発信側装置と受信側装置との間に通信路（ＳＩＰセッション）が生成される。データコネクトサービスでは、このＳＩＰセッションを通じて、ＴＣＰ（Transmission Control Protocol）パケットを用いたデータ通信が可能となる。ＴＣＰは、発信の都度のハンドシェイクによるコネクションを必要とするプロトコルである。
【０００６】

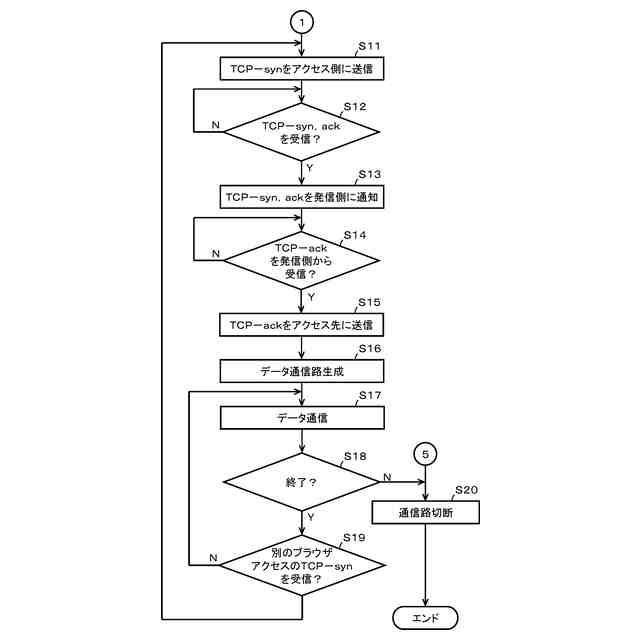

発信側装置から、受信側装置のＵＲＬ（Uniform Resource Locator）を用いたブラウザアクセス操作がなされると、発信側装置からＨＴＴＰ（Hypertext Transfer Protocol）のブラウザアクセスの要求である「TCP-syn」のＴＣＰパケットが送出される。この「TCP-syn」のＴＣＰパケットは、発信側のゲートウエイＧＷｓを介してＮＡＰＴ（Network Address and Port Translation）機能部に送られる。ＮＡＰＴ機能部は、グローバルＩＰアドレスをプライベートアドレス（ポート番号を含む）に変換する。そして、ＮＡＰＴ機能部は、アドレス変換した「TCP-syn」のＴＣＰパケットを、受信側のゲートウエイＧＷｒを通じて受信側装置に送る。
【０００７】
「TCP-syn」のＴＣＰパケットを受け取った受信側装置は、その応答である「TCP-syn,ack」のＴＣＰパケットを、受信側のゲートウエイＧＷｒを通じてＮＡＰＴ機能部に送る。ＮＡＰＴ機能部は、受け取った「TCP-syn,ack」のＴＣＰパケットに、発信側装置のプライベートアドレス（ポート番号を含む）を含め、発信側のゲートウエイＧＷｓを通じて発信側装置に送る。
【０００８】
「TCP-syn,ack」のＴＣＰパケットを受け取った発信側装置は、その応答である「TCP-ack」のＴＣＰパケットを、発信側のゲートウエイＧＷｓを通じてＮＡＰＴ機能部に送る。ＮＡＰＴ機能部は、受け取った「TCP-ack」のＴＣＰパケットを、受信側のゲートウエイＧＷｒを通じて受信側装置に送る。
【０００９】
以上のようにして、ＴＣＰによるコネクションのシーケンスがなされて、発信側装置と受信側装置との間においてＳＩＰセッションによる通信路が生成され、この生成された通話路において、ＴＣＰパケットによるデータ通信が可能となる。
【先行技術文献】
【特許文献】
【００１０】
特開２０２１－５７７１８号公報
【発明の概要】
【発明が解決しようとする課題】
