公開番号2025072890
公報種別公開特許公報(A)
公開日2025-05-12
出願番号2023183335
出願日2023-10-25
発明の名称サイドノック式筆記具
出願人三菱鉛筆株式会社
代理人個人,個人,個人
主分類B43K 24/04 20060101AFI20250501BHJP(筆記用または製図用の器具;机上付属具)
要約【課題】美感及びノック機能を損ねることのないサイドノック式筆記具を提供する。
【解決手段】サイドノック式筆記具1が、側面に第1窓孔11が設けられた軸筒2と、軸筒2内に配置されたリフィル4と、第1窓孔11を介して露出するノック操作部21を備え且つリフィル4の後方に配置されたノック部材20と、リフィル4を介してノック部材20を後方に付勢するスプリング5と、を具備し、ノック操作部21を前方にスライドさせるノック操作によって筆記状態となり、解除操作によって非筆記状態となるように構成され、筆記状態において第1窓孔11を正面から見たとき、第1窓孔11が内側から覆われるようにノック部材20が構成されている。
【選択図】図16
特許請求の範囲【請求項１】
側面に第１窓孔が設けられた軸筒と、
前記軸筒内に配置された筆記体と、
前記第１窓孔を介して露出するノック操作部を備え且つ前記筆記体の後方に配置されたノック部材と、
前記筆記体を介して前記ノック部材を後方に付勢するスプリングと、を具備し、
前記ノック操作部を前方にスライドさせるノック操作によって筆記状態となり、解除操作によって非筆記状態となるように構成されたサイドノック式筆記具であって、
筆記状態において前記第１窓孔を正面から見たとき、前記第１窓孔が内側から覆われるように前記ノック部材が構成されていることを特徴とするサイドノック式筆記具。
続きを表示（約 310 文字）【請求項２】
前記軸筒の側面において前記第１窓孔に対向するように第２窓孔が設けられ、前記ノック部材が、前記第２窓孔を介して露出し且つ解除操作される解除操作部をさらに備え、
筆記状態おいて前記第２窓孔を正面から見たとき、前記第２窓孔が内側から覆われるように前記ノック部材を構成されている請求項１に記載のサイドノック式筆記具。
【請求項３】
筆記状態から非筆記状態への切り替え時における前記ノック部材の後退に伴い、前記ノック部材の外面と前記軸筒の内面とが摺接する摺接部を有し、前記摺接部が、前記ノック部材の外面又は前記軸筒の内面に設けられた斜面である請求項１又は２に記載のサイドノック式筆記具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、サイドノック式筆記具に関する。
続きを表示（約 2,700 文字）【背景技術】
【０００２】
ノック式筆記具は、軸筒と、軸筒内に配置され且つペン先である筆記部を備えた筆記体と、操作部を備え且つ筆記体の後方に配置されたノック部材と、筆記体を介してノック部材を後方に付勢するスプリングと、を有している。ノック式筆記具では、軸筒内に配置されたスプリングの付勢力に抗して操作部をノック操作することによって、筆記部が軸筒の先端から突出した筆記状態となり、解除操作を行うことで、筆記部が軸筒内に没入した非筆記状態となる。ノック式筆記具として、軸筒の後端部に操作部が配置されたノック式筆記具（以下、「後端ノック式筆記具」という。）の他に、軸筒の側面に操作部が配置されたノック式筆記具（以下、「サイドノック式筆記具」という。）が公知である（特許文献１及び特許文献２）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－４１２２０号公報
特開２０１１－５６６７７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
後端ノック式筆記具では、軸筒の後端部に配置された操作部を前方に押圧することによってノック操作が行われる。そのため、軸筒の後端部には、操作部を突出させるための後端開口が設けられている。軸筒の後端開口は、操作部の横断面形状と略等しく、後端開口における操作部周囲の間隙の大きさは、後端ノック式筆記具の筆記状態及び非筆記状態にかかわらず、略一定である。
【０００５】
他方、特許文献１及び特許文献２に記載されているようなサイドノック式筆記具では、軸筒の側面に配置された操作部を前方にスライドさせることによってノック操作が行われる。そのため、軸筒の側面には、操作部の可動範囲に応じて前後方向に延びる窓孔が設けられている。サイドノック式筆記具が筆記状態にあるとき、すなわちノック部材が窓孔においてより前方に位置するとき、操作部の後端部又はノック部材の後端部によって、窓孔を介して軸筒の内部に連通する隙間空間が画成される。したがって、サイドノック式筆記具の長期に亘る使用によって、窓孔を介してノック部材の後端部又は隙間空間内に埃等の汚れが徐々に蓄積し、美感を損ねると共にノック機能を損ねる虞もある。
【０００６】
本発明は、美感及びノック機能を損ねることのないサイドノック式筆記具を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本発明の一態様によれば、側面に第１窓孔が設けられた軸筒と、前記軸筒内に配置された筆記体と、前記第１窓孔を介して露出するノック操作部を備え且つ前記筆記体の後方に配置されたノック部材と、前記筆記体を介して前記ノック部材を後方に付勢するスプリングと、を具備し、前記ノック操作部を前方にスライドさせるノック操作によって筆記状態となり、解除操作によって非筆記状態となるように構成されたサイドノック式筆記具であって、筆記状態において前記第１窓孔を正面から見たとき、前記第１窓孔が内側から覆われるように前記ノック部材が構成されていることを特徴とするサイドノック式筆記具が提供される。
【０００８】
前記ノック部材が、前記ノック操作部よりも後方に延びるカバー部を有していてもよい。前記軸筒の側面において前記第１窓孔に対向するように第２窓孔が設けられ、前記ノック部材が、前記第２窓孔を介して露出し且つ解除操作される解除操作部をさらに備え、筆記状態おいて前記第２窓孔を正面から見たとき、前記第２窓孔が内側から覆われるように前記ノック部材を構成されていてもよい。筆記状態から非筆記状態への切り替え時における前記ノック部材の後退に伴い、前記ノック部材の外面と前記軸筒の内面とが摺接する摺接部を有していてもよい。前記摺接部が、前記ノック部材の外面又は前記軸筒の内面に設けられた斜面であってもよい。
【発明の効果】
【０００９】
本発明の態様によれば、美感及びノック機能を損ねることのないサイドノック式筆記具を提供するという共通の効果を奏する。
【図面の簡単な説明】
【００１０】

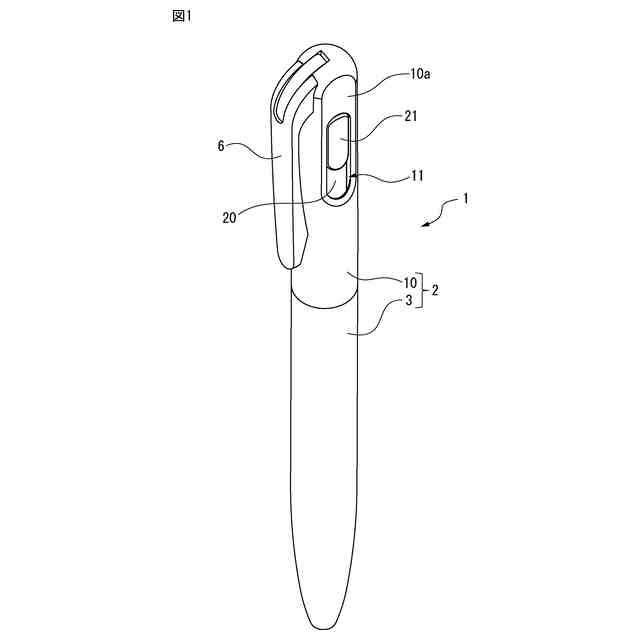

図１は、本発明の第１実施形態によるサイドノック式筆記具の非筆記状態の斜視図である。

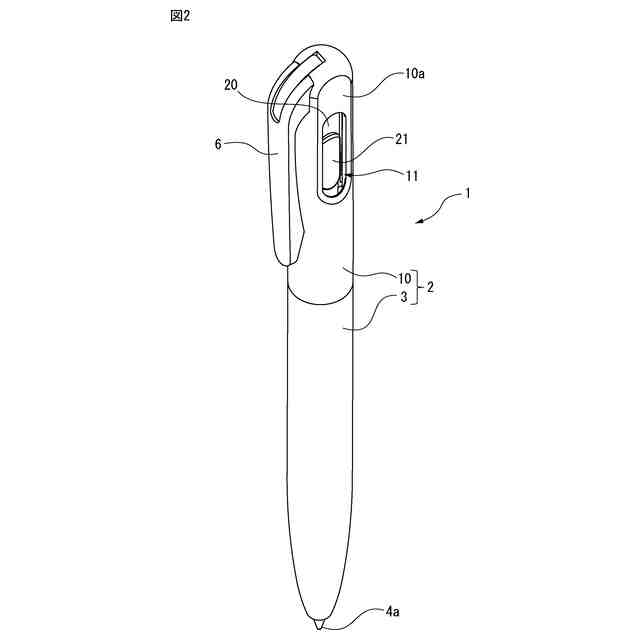

図２は、図１のサイドノック式筆記具の筆記状態の斜視図である。

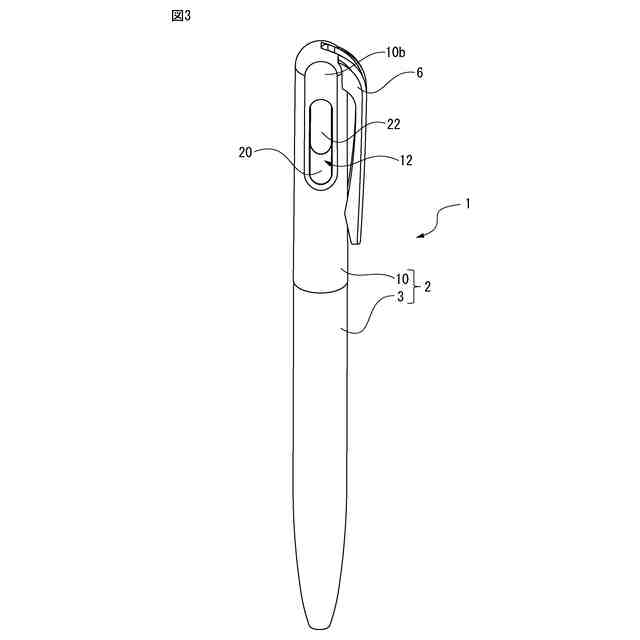

図３は、図１のサイドノック式筆記具の非筆記状態の別の斜視図である。

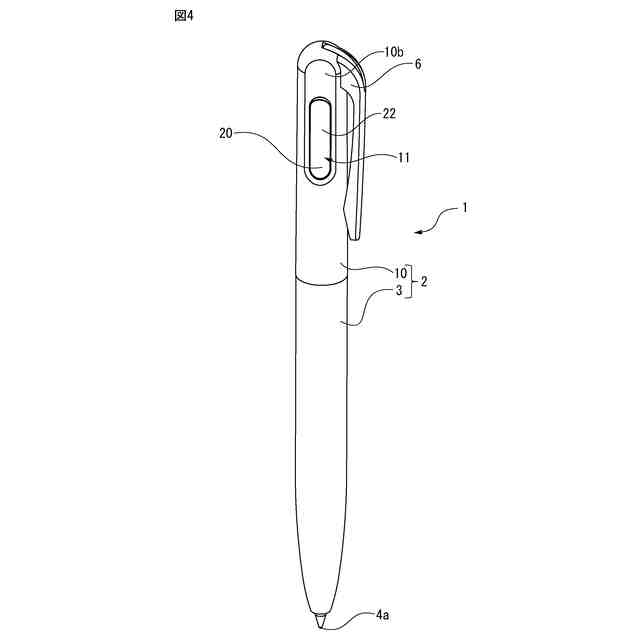

図４は、図１のサイドノック式筆記具の筆記状態の別の斜視図である。

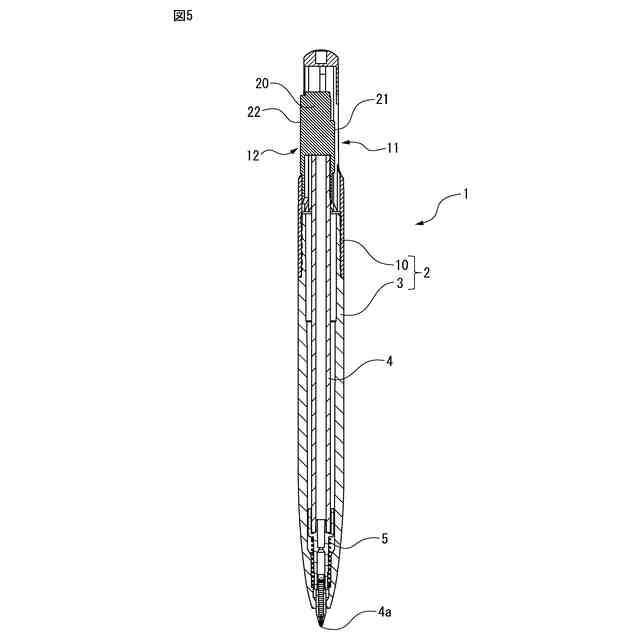

図５は、図１のサイドノック式筆記具の筆記状態の縦断面図である。

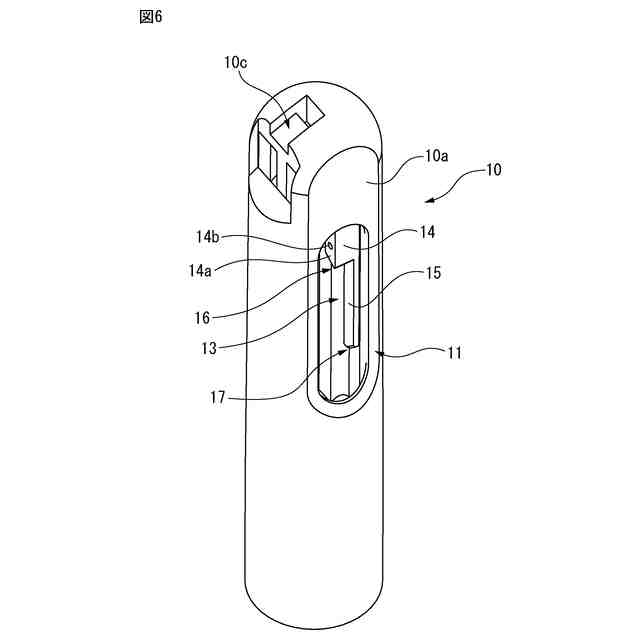

図６は、図１のサイドノック式筆記具の後軸の斜視図である。

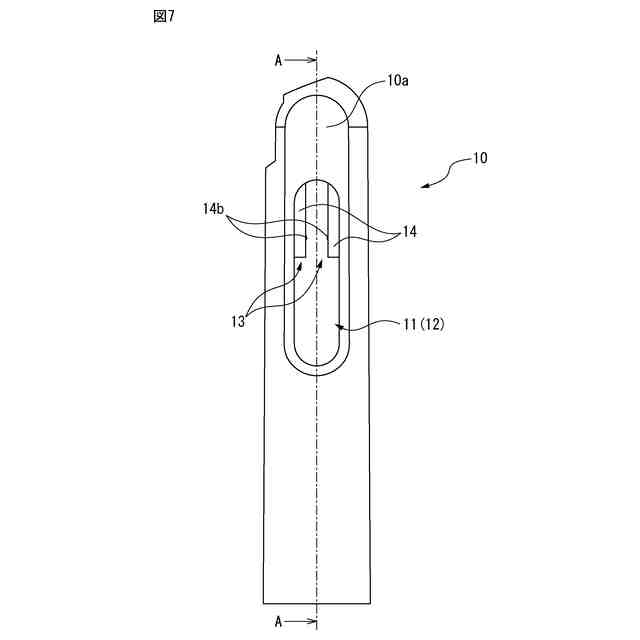

図７は、図６の後軸の側面図である。

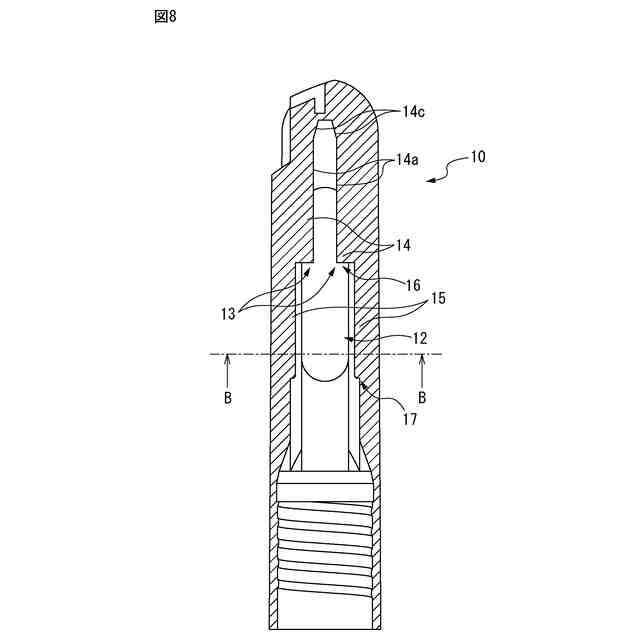

図８は、図６の後軸の縦断面図である。

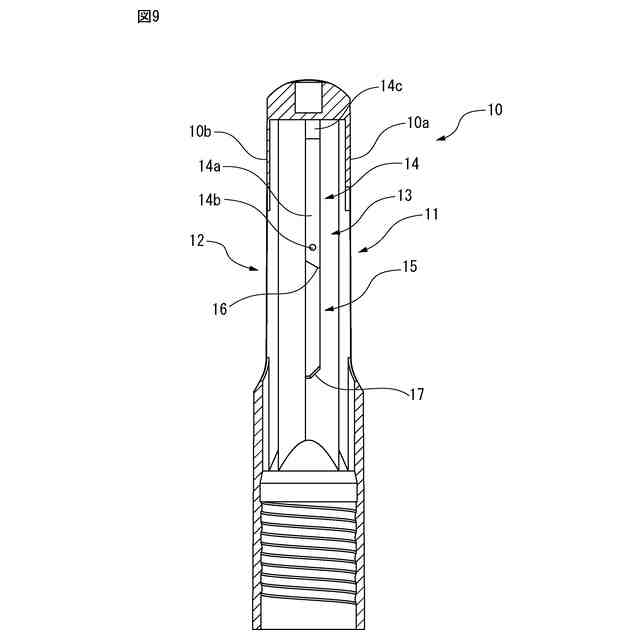

図９は、図７の線Ａ－Ａによる後軸の断面図である。
図１０は、図８の線Ｂ－Ｂに相当する後軸の断面図である。
図１１は、図１のサイドノック式筆記具のノック部材の斜視図である。
図１２は、図１１のノック部材の側面図である。
図１３は、図１１のノック部材の別の側面図である。
図１４は、図１１のノック部材の正面図である。
図１５は、図１１のノック部材の底面図である。

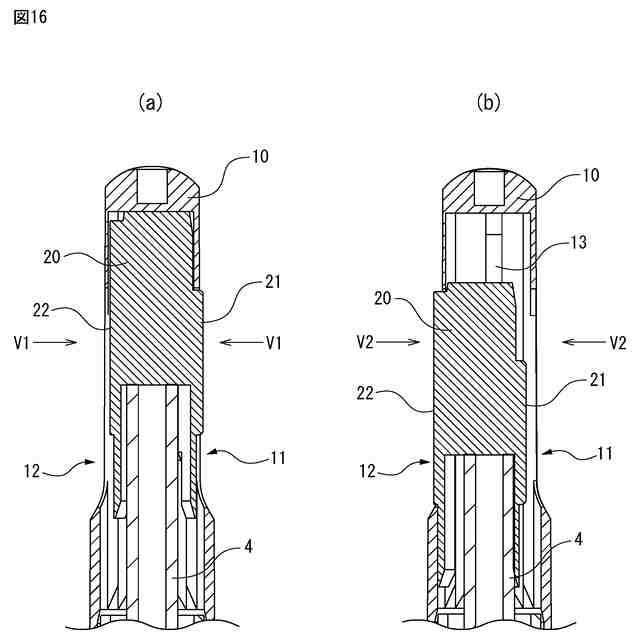

図１６は、図１のサイドノック式筆記具の後端部の縦断面図である。
図１７は、図１のサイドノック式筆記具の後端部の別の縦断面図である。
図１８は、図１のサイドノック式筆記具の非筆記状態を示す後端部の部分断面斜視図である。
図１９は、図１のサイドノック式筆記具の筆記状態を示す後端部の部分断面斜視図である。
図２０は、本発明の第２実施形態によるサイドノック式筆記具の後軸の斜視図である。
図２１は、図２０の後軸の縦断面図である。
図２２は、図２０の後軸の横断面図である。
図２３は、第２実施形態によるサイドノック式筆記具のノック部材の斜視図である。
図２４は、第２実施形態によるサイドノック式筆記具の非筆記状態を示す後端部の部分断面斜視図である。
図２５は、第２実施形態によるサイドノック式筆記具の筆記状態を示す後端部の部分断面斜視図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
