公開番号2025072416
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2025010111,2022540671
出願日2025-01-23,2020-12-17
発明の名称エッジサービス構成
出願人インターデイジタルパテントホールディングスインコーポレイテッド
代理人個人,個人,個人,個人,個人
主分類H04W 4/30 20180101AFI20250430BHJP(電気通信技術)
要約【課題】サービス品質監視など、アプリケーション機能(AF)動作又はコマンドを待機することなく、集中型コアネットワーク内のアクセス及びモビリティ管理機能(AMF)又は他のネットワーク機能(NF)からの監視報告をユーザ機器(UE)からAF通知する方法を提供する。
【解決手段】UEは、プロセッサとネットワークに接続された通信回路とメモリとを備え、プロセッサは、UEがAMFから監視報告を受信し、かつ、監視報告をAFに送信することができることを示すUPメッセージをユーザプレーン機能(UPF)に送信し、監視報告と監視報告をAFに送信するための情報とを含む非アクセス層(NAS)メッセージをAMFから受信し、監視報告を含む情報をプロトコルデータユニット(PDU)セッションを用いてAFに送信することを行わせる。
【選択図】図12
特許請求の範囲【請求項１】
エッジイネーブラクライアント、ＥＥＣをホストするユーザ機器、ＵＥ、であって、前記ＵＥが、プロセッサと、ネットワークに接続された通信回路と、メモリと、を備え、前記メモリが、前記プロセッサによって実行されるときに、前記ＵＥに、
前記ネットワークに、プロトコルデータユニット、ＰＤＵ、セッションの確立のための要求を送信することであって、前記要求が、エッジ構成要求指示を含み、前記エッジ構成要求指示が、前記ネットワークに、前記ＰＤＵセッションがエッジ構成サーバから構成情報を取り出すために使用されることを示す、送信することと、
前記ネットワークから、前記ＰＤＵセッションが前記エッジ構成サーバに到達するために使用され得るという指示を含む、ＰＤＵセッション確立応答を受信することと、を行わせる、コンピュータ実行可能命令を含む、ＵＥ。
続きを表示（約 1,100 文字）【請求項２】
前記エッジ構成要求指示が、前記ネットワークのエッジコンピューティングリソースにアクセスすることを望む、前記ＵＥ上の１つ以上のアプリケーションの１つ以上のアプリケーション識別子を含む、請求項１に記載のＵＥ。
【請求項３】
前記命令が、前記ＵＥに、前記要求を送信する前に、前記ＵＥがＰＤＵセッションを使用してエッジ構成又はオペレータデータを取得し得ることを示す、ＵＥルート選択ポリシー、ＵＲＳＰ、ルールを受信することを更に行わせる、請求項１に記載のＵＥ。
【請求項４】
前記命令が、前記ＵＥに、前記要求を送信する前に、前記ＵＥがＰＤＵセッションを使用して１つ以上のエッジサービスを取得し得ることを示す、ＵＥルート選択ポリシー、ＵＲＳＰ、ルールを受信することを更に行わせる、請求項１に記載のＵＥ。
【請求項５】
前記ＵＲＳＰルールが、前記エッジサービスが利用可能である１つ以上の位置を示す、請求項４に記載のＵＥ。
【請求項６】
前記ＵＥが、エッジサービスのための要求をトリガするアプリケーションクライアントを更にホストする、請求項１に記載のＵＥ。
【請求項７】
前記アプリケーションクライアントからの前記トリガが、前記ＥＥＣによって処理され、ＰＤＵセッションの確立のための前記要求が、前記ネットワークに送信されるようにさせる、請求項６に記載のＵＥ。
【請求項８】
エッジイネーブラクライアント、ＥＥＣをホストするユーザ機器、ＵＥ、であって、前記ＵＥが、プロセッサと、ネットワークに接続された通信回路と、メモリと、を備え、前記メモリが、前記プロセッサによって実行されるときに、前記ＵＥに、
前記ネットワークに、エッジデータネットワーク構成サーバ、ＥＤＮＣＳ、発見要求指示を含む非アクセス層、ＮＡＳ、要求を送信することであって、前記ＥＤＮＣＳ発見要求指示が、前記ＵＥが前記ネットワークのエッジコンピューティングリソースにアクセスすることを望むことを示す、送信することと、
前記ネットワークから、ＥＤＮＣＳ発見情報を含むＮＡＳ応答を受信することと、を行わせる、コンピュータ実行可能命令を含む、ＵＥ。
【請求項９】
前記ＥＤＮＣＳ発見情報が、ＥＤＮＣＳの少なくとも１つの識別子を含む、請求項８に記載のＵＥ。
【請求項１０】
前記ＥＤＮＣＳの前記識別子が、完全修飾ドメイン名、ＦＱＤＮ、又はインターネットプロトコル、ＩＰ、アドレスである、請求項９に記載のＵＥ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
（関連出願の相互参照）
本出願は、「ＥｄｇｅＳｅｒｖｉｃｅｓＣｏｎｆｉｇｕｒａｔｉｏｎ」と題された２０１９年１２月３１日に出願された米国特許出願第６２／９５５，５０６号、及び「ＥｄｇｅＳｅｒｖｉｃｅｓＣｏｎｆｉｇｕｒａｔｉｏｎ」と題された２０２０年５月１日に出願された米国特許出願第６３／０１８，５８２号の利益を主張するものであり、それらの内容は、参照によりそれらの全体が本明細書に組み込まれる。
続きを表示（約 6,100 文字）【背景技術】
【０００２】
第３世代パートナーシッププロジェクト（3rd Generation Partnership Project、３ＧＰＰ）は、コーデック、セキュリティ、及びサービス品質に関する作業を含む、無線アクセス、コア移送ネットワーク、及びサービス能力を含む、セルラ電気通信ネットワーク技術の技術標準を開発している。最近の無線アクセス技術（radio access technology、ＲＡＴ）標準には、ＷＣＤＭＡ（一般に３Ｇと呼ばれる）、ＬＴＥ（一般に４Ｇと呼ばれる）、ＬＴＥ－Ａｄｖａｎｃｅｄ標準、及び「５Ｇ」とも称されるＮｅｗＲａｄｉｏ（ＮＲ）が含まれる。３ＧＰＰＮＲ標準の開発は、継続し、次世代無線アクセス技術（新しいＲＡＴ）の定義を含むと予想され、これは、７ＧＨｚ未満の新しいフレキシブル無線アクセスの提供、及び７ＧＨｚを超える新しいウルトラモバイルブロードバンド無線アクセスの提供を含むと予想される。フレキシブル無線アクセスは、７ＧＨｚ未満の新しいスペクトルにおける新しい非後方互換性無線アクセスからなると予想され、同じスペクトルで一緒に多重化されて、分岐要件を有する一連の広範な３ＧＰＰＮＲの使用事例に対処することができる異なる動作モードを含むことが予想される。ウルトラモバイルブロードバンドは、例えば、屋内用途及びホットスポットのためのウルトラモバイルブロードバンドアクセスの機会を提供するセンチメートル波及びミリ波スペクトルを含むと予想される。特に、ウルトラモバイルブロードバンドは、センチメートル波及びミリ波固有のデザイン最適化を用いて、７ＧＨｚ未満のフレキシブル無線アクセスと共通のデザインフレームワークを共有することが予想される。
【０００３】
３ＧＰＰは、ＮＲがサポートすることが予想される様々な使用事例を識別し、データ転送速度、待ち時間、及びモビリティのための多種多様なユーザ経験要件をもたらす。使用事例としては、以下の一般的なカテゴリ：強化されたモバイルブロードバンド（enhanced mobile broadband、ｅＭＢＢ）、超信頼性低遅延通信（ultra-reliable low-latency Communication、ＵＲＬＬＣ）、大量機械型通信（massive machine type communications、ｍＭＴＣ）、ネットワーク動作（例えば、ネットワークスライシング、ルーティング、マイグレーション、及びインターワーキング、エネルギー節約）、並びに車車間通信（Vehicle-to-Vehicle Communication、Ｖ２Ｖ）、車両対インフラストラクチャ通信（Vehicle-to-Infrastructure、Ｖ２Ｉ）、車両対ネットワーク通信（Vehicle-to-Network Communication、Ｖ２Ｎ）、車両対歩行者通信（Vehicle-to-Pedestrian Communication、Ｖ２Ｐ）、及び他のエンティティとの車両通信のうちのいずれかを含み得る、強化されたビークルツーエブリシング（vehicle-to-everything、ｅＶ２Ｘ）通信が挙げられる。これらのカテゴリにおける特定のサービス及び用途には、数例を挙げると、例えば、監視及びセンサネットワーク、デバイスリモート制御、双方向リモート制御、パーソナルクラウドコンピューティング、ビデオストリーミング、無線クラウドベースのオフィス、第１対応者の接続性、自動車用ｅコール、災害警報、リアルタイムのゲーム、多人数テレビ電話、自律走行、拡張現実、触覚インターネット、仮想現実、ホームオートメーション、ロボット、及び空中ドローンが含まれる。これらの使用事例などの全てが本明細書で企図される。
【発明の概要】
【０００４】
本明細書に開示される態様は、外部ＡＦ／ＡＳがエッジデータネットワーク構成に関して５ＧＣに情報を提供することを可能にする方法について説明する。本明細書に開示される更なる態様は、１）エッジを認識していないアプリケーションクライアントがエッジサービスを利用することを可能にするために、ＥＥＣをホストしていないＵＥがＥＤＮ情報のプロビジョニングを要求することを可能にするメカニズムであって、このようなメカニズムが、ＵＥ登録手順、並びにＵＲＳＰルールのプロビジョニング及び使用に基づき得る、メカニズム、２）ＵＥによってホストされたＥＥＣが、構成サーバとのＩＰ接続性を確立するためのＵＲＳＰルールを使用することによってエッジ構成情報を取得することを可能にするメカニズム、及び３）ＵＥによってホストされたＥＥＣが、登録中にエッジデータネットワーク構成情報を取得することを可能にするメカニズムなどの、エッジサービスの有効化のためのＵＥプロビジョニングに対処するメカニズムについて説明する。
【０００５】
本明細書に開示される追加の態様は、１）ＡＦが、ＮＥＦを介してイベント監視露出に加入し、最適化された報告（例えば、待ち時間が少ない）又はＵＥを介した配信を報告するための選好を要求することを可能にするメカニズム、２）集中型ＮＦからの加入及びポリシーを、ＵＥを介して、ＵＥの経路に沿ってエッジ又はローカルの展開に配信することを可能にするメカニズム、並びに３）ＵＥを介して、待ち時間が少なく、集中型ＮＦからエッジサーバへのイベント監視の露出を可能にするメカニズムなど、エッジにおいて待ち時間が少なく、ネットワーク情報の露出を可能にする方法について説明する。
【図面の簡単な説明】
【０００６】
より詳細な理解は、以下の説明から、例示として添付の図面と併せて与えられ得る。
例示的な通信システムを例示する。

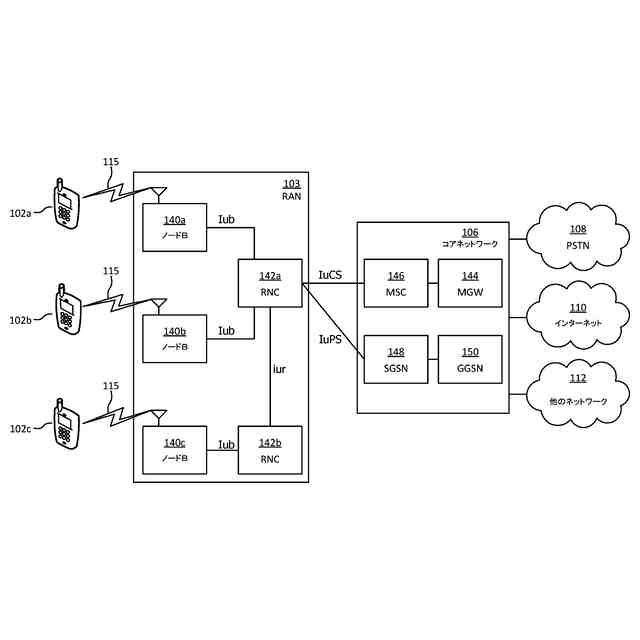

例示的なＲＡＮ及びコアネットワークのシステム図である。

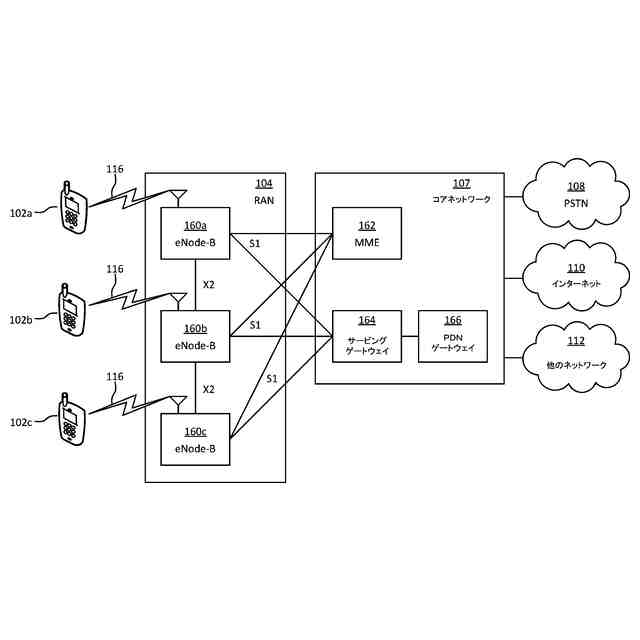

例示的なＲＡＮ及びコアネットワークのシステム図である。
例示的なＲＡＮ及びコアネットワークのシステム図である。

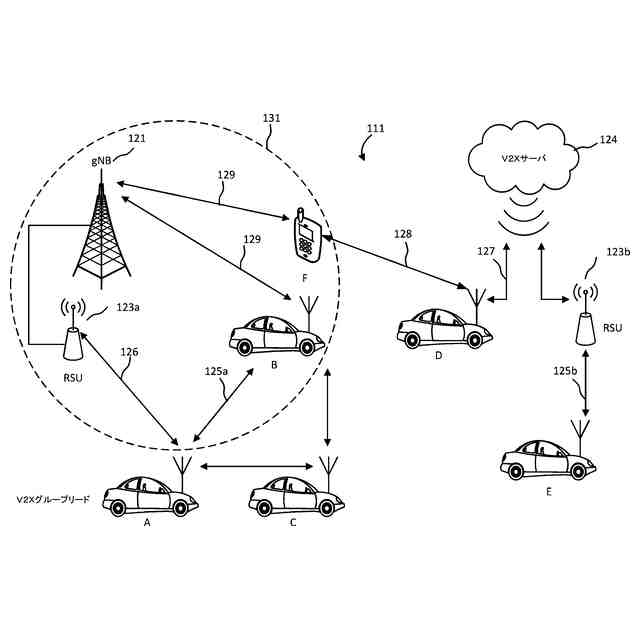

別の例示的な通信システムを例示する。

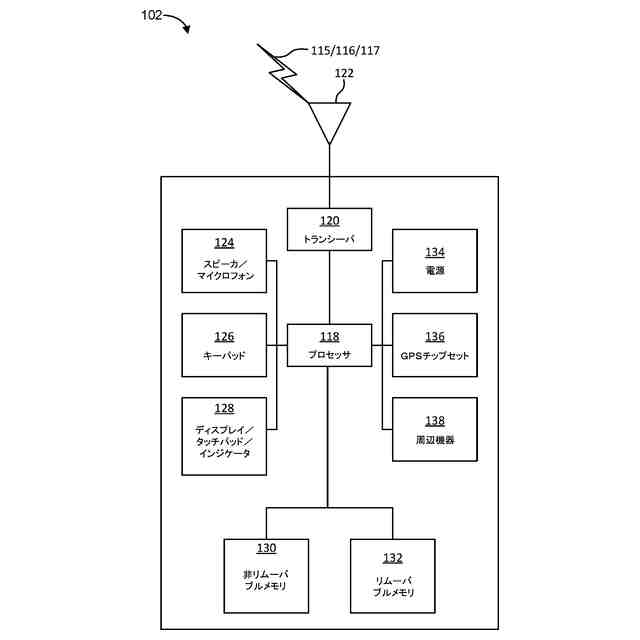

ＷＴＲＵなどの例示的な装置又はデバイスのブロック図である。
例示的なコンピューティングシステムのブロック図である。

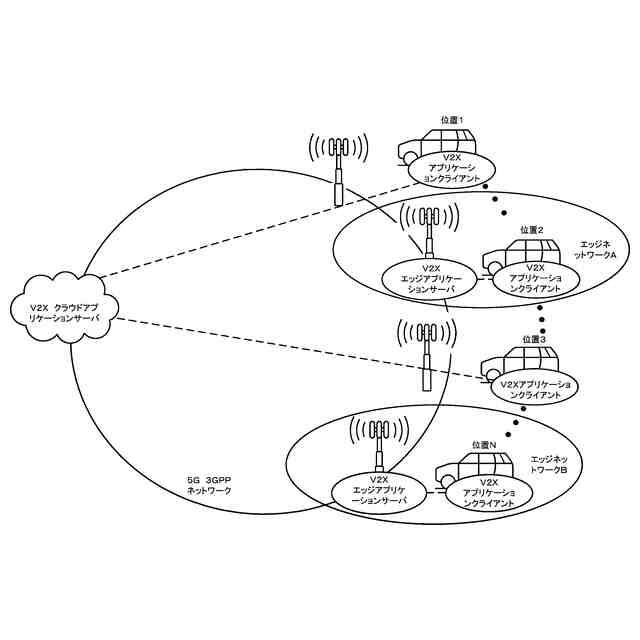

ＵＥ上のＶ２ＸＡＣによるエッジ及びクラウドＶ２Ｘアプリケーションサーバの使用を例示する。

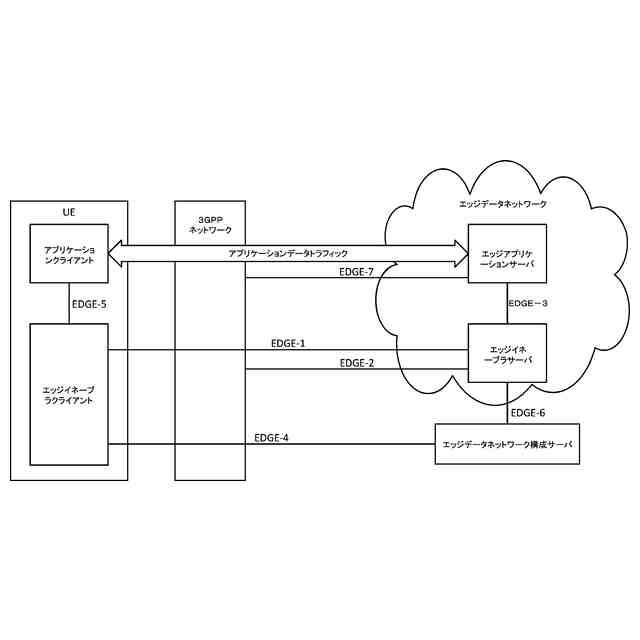

エッジアプリケーションを可能にするための３ＧＰＰ定義のアーキテクチャを例示する。（エッジアプリケーションｖ１．０．０（２０１９－０９）を可能にするためのアプリケーションアーキテクチャに関する研究３ＧＰＰＴＲ２３．７５８を参照されたい）。
例示的な強化登録手順（ＥＥＣ事例なし）のコールフローを示す。
例示的な強化登録手順（ＥＥＣ事例なし）のコールフローを示す。
例示的な強化登録手順（ＥＥＣ事例なし）のコールフローを示す。
例示的な強化ＵＥ要求ＰＤＵセッション確立のコールフローを示す。
例示的な強化ＵＥ要求ＰＤＵセッション確立のコールフローを示す。
例示的な強化登録手順（ＥＥＣベースの事例）のコールフローを示す。
例示的な強化登録手順（ＥＥＣベースの事例）のコールフローを示す。
ネットワーク機能を備えた例示的なコアネットワークアーキテクチャのシステム図である。
エッジ展開のための例示的な最適化されていないネットワーク露出報告経路の一例である。
集中型ネットワーク機能からの例示的な最適化された報告経路の一例である。
集中型ネットワーク露出機能からのエッジ報告加入の転送の一例のコールフローである。
ＵＥを介したエッジ監視ポリシーの例示的なルーティング／配信のコールフローである。
ＵＥを介した集中型ＮＦからの例示的な報告ルーティングのコールフローである。
ＵＥが監視報告をルーティングするためにそのサポートを通信することを可能にする、例示的な強化登録手順のコールフローを示す。
ＵＥが監視報告をルーティングするためにそのサポートを通信することを可能にする、例示的な強化登録手順のコールフローを示す。
ＵＥが監視報告をルーティングするためにそのサポートを通信することを可能にする、例示的な強化登録手順のコールフローを示す。
ＵＥが監視報告をルーティングするためにそのサポートを通信することを可能にする、例示的な強化登録手順のコールフローを示す。
ＵＥが監視報告をルーティングするためにそのサポートを通信することを可能にする、例示的な強化登録手順のコールフローを示す。
ローカルで展開されたＮＦからの最適化された報告経路の一例を例示する。
【発明を実施するための形態】
【０００７】

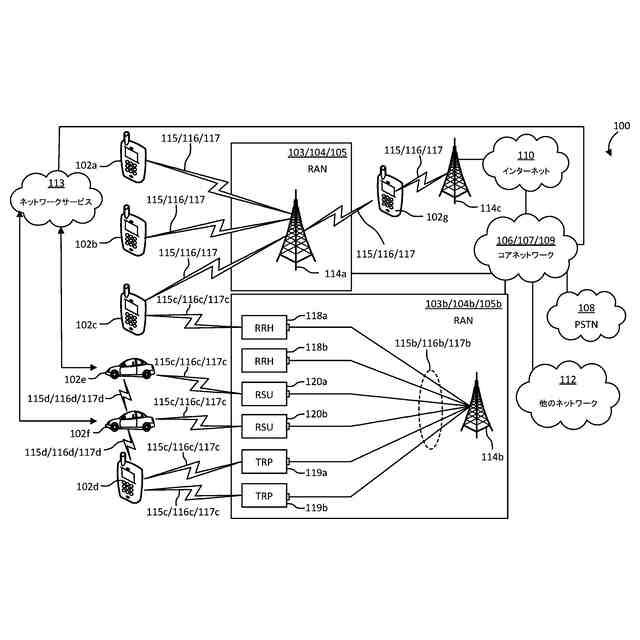

図１Ａは、本明細書に記載及び特許請求されるシステム、方法、及び装置が使用され得る例示的な通信システム１００を例示する。通信システム１００は、無線送／受信ユニット（wireless transmit/receive unit、ＷＴＲＵ）１０２ａ、１０２ｂ、１０２ｃ、１０２ｄ、１０２ｅ、１０２ｆ、及び／又は１０２ｇを含み得、これらは一般的又は集合的にＷＴＲＵ１０２又は複数のＷＴＲＵ１０２と称され得る。通信システム１００は、無線アクセスネットワーク（radio access network、ＲＡＮ）１０３／１０４／１０５／１０３ｂ／１０４ｂ／１０５ｂ、コアネットワーク１０６／１０７／１０９、公衆交換電話網（public switched telephone network、ＰＳＴＮ）１０８、インターネット１１０、他のネットワーク１１２、及びネットワークサービス１１３を含み得る。ネットワークサービス１１３は、例えば、Ｖ２Ｘサーバ、Ｖ２Ｘ機能、ＰｒｏＳｅサーバ、ＰｒｏＳｅ機能、ＩｏＴサービス、ビデオストリーミング、及び／又はエッジコンピューティングなどを含み得る。
【０００８】
本明細書に開示される概念は、任意の数のＷＴＲＵ、基地局、ネットワーク、及び／又はネットワーク要素と共に使用され得ることが理解されよう。ＷＴＲＵ１０２の各々は、無線環境において動作し、かつ／又は通信するように構成された任意のタイプの装置又はデバイスであり得る。図１Ａの例では、ＷＴＲＵ１０２の各々は、ハンドヘルド無線通信装置として図１Ａ～図１Ｅに図示されている。無線通信のために企図される多種多様な使用事例では、各ＷＴＲＵは、単なる例として、ユーザ機器（user equipment、ＵＥ）、移動局、固定若しくは移動加入者ユニット、ページャ、携帯電話、携帯情報端末（personal digital assistant、ＰＤＡ）、スマートフォン、ラップトップコンピュータ、タブレット、ネットブック、ノートパソコン、パーソナルコンピュータ、無線センサ、家庭用電気機械器具、スマートウォッチ若しくはスマートクロージングなどのウェアラブルデバイス、医療若しくはｅヘルスデバイス、ロボット、産業機器、ドローン、自動車、バス、若しくはトラックなどの車両、又は飛行機などを含む無線信号を送信及び／又は受信するように構成された任意のタイプの装置又はデバイスを含むか、又はこれらに含まれ得ることが理解される。
【０００９】
通信システム１００はまた、基地局１１４ａ、及び基地局１１４ｂを含み得る。図１Ａの例では、各基地局１１４ａ及び１１４ｂは、単一の要素として図示されている。実際には、基地局１１４ａ及び１１４ｂは、任意の数の相互接続された基地局及び／又はネットワーク要素を含み得る。基地局１１４ａは、コアネットワーク１０６／１０７／１０９、インターネット１１０、ネットワークサービス１１３、及び／又は他のネットワーク１１２などの、１つ以上の通信ネットワークへのアクセスを容易にするために、ＷＴＲＵ１０２ａ、１０２ｂ、及び１０２ｃのうちの少なくとも１つと無線でインターフェース接続するように構成された任意のタイプのデバイスであり得る。同様に、基地局１１４ｂは、コアネットワーク１０６／１０７／１０９、インターネット１１０、他のネットワーク１１２、及び／又はネットワークサーバ１１３などの１つ以上の通信ネットワークへのアクセスを容易にするために、リモート無線ヘッド（Remote Radio Head、ＲＲＨ）１１８ａ、１１８ｂ、送信及び受信点（Transmission and Reception Point、ＴＲＰ）１１９ａ、１１９ｂ、及び／又は路側ユニット（Roadside Unit、ＲＳＵ）１２０ａ及び１２０ｂのうちの少なくとも１つと有線でかつ／又は無線でインターフェース接続するように構成された任意のタイプのデバイスであり得る。ＲＲＨ１１８ａ、１１８ｂは、コアネットワーク１０６／１０７／１０９、インターネット１１０、ネットワークサービス１１３、及び／又は他のネットワーク１１２などの、１つ以上の通信ネットワークへのアクセスを容易にするために、ＷＴＲＵ１０２、例えば、ＷＴＲＵ１０２ｃのうちの少なくとも１つと無線でインターフェース接続するように構成された任意のタイプのデバイスであり得る。
【００１０】
ＴＲＰ１１９ａ、１１９ｂは、コアネットワーク１０６／１０７／１０９、インターネット１１０、ネットワークサービス１１３、及び／又は他のネットワーク１１２などの、１つ以上の通信ネットワークへのアクセスを容易にするために、ＷＴＲＵ１０２ｄのうちの少なくとも１つと無線でインターフェース接続するように構成された任意のタイプのデバイスであり得る。ＲＳＵ１２０ａ及び１２０ｂは、コアネットワーク１０６／１０７／１０９、インターネット１１０、他のネットワーク１１２、及び／又はネットワークサービス１１３などの、１つ以上の通信ネットワークへのアクセスを容易にするために、ＷＴＲＵ１０２ｅ又は１０２ｆのうちの少なくとも１つと無線でインターフェース接続するように構成された任意のタイプのデバイスであり得る。例として、基地局１１４ａ、１１４ｂは、基地トランシーバ局（base transceiver station、ＢＴＳ）、ノードＢ、ｅＮｏｄｅＢ、ホームノードＢ、ホームｅＮｏｄｅＢ、次世代ノードＢ（Next Generation Node-B、ｇＮｏｄｅＢ）、衛星、サイトコントローラ、アクセスポイント（access point、ＡＰ）、無線ルータなどであってもよい。
（【００１１】以降は省略されています）
