公開番号2025072405
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2025007600,2023172850
出願日2025-01-20,2020-05-27
発明の名称量子化パラメータシグナリング
出願人ドルビーラボラトリーズライセンシングコーポレイション
代理人弁理士法人鷲田国際特許事務所
主分類H04N 19/124 20140101AFI20250430BHJP(電気通信技術)
要約【課題】ビデオ信号のルマ(輝度)及び/又はクロマ(彩度)量子化パラメータ(QP)を導出し、シグナリングするための方法、装置、プログラム、及びプログラムベースのデバイスを提供する。

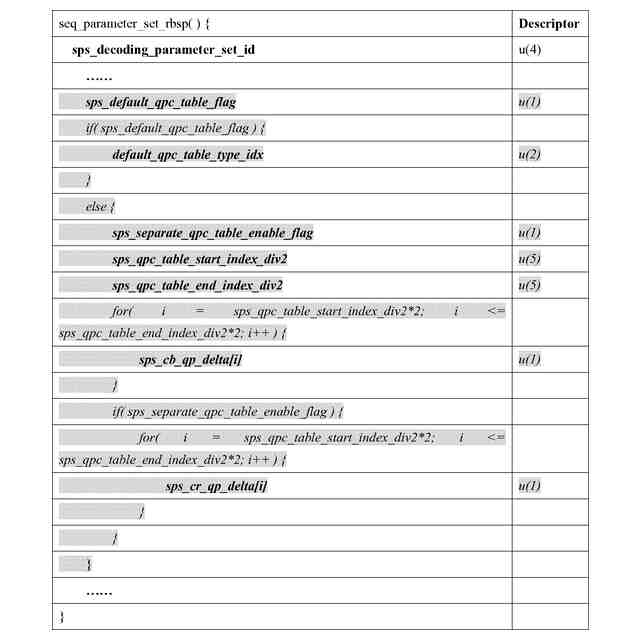

【解決手段】第1の方法は、ユーザ定義のクロマ量子化パラメータ(Qpc)テーブルを高水準シンタックスで直接的に送信することである。これは、将来のコーデック開発及びビデオコンテンツコーディングのためのより柔軟かつ効率的なQP制御につながる。第2の方法は、ルマQPとクロマQPとを独立に信号送信することである。この方法により、Qpcテーブルが不要になり、ルマQPに対するクロマ量子化パラメータの依存性がなくなる。

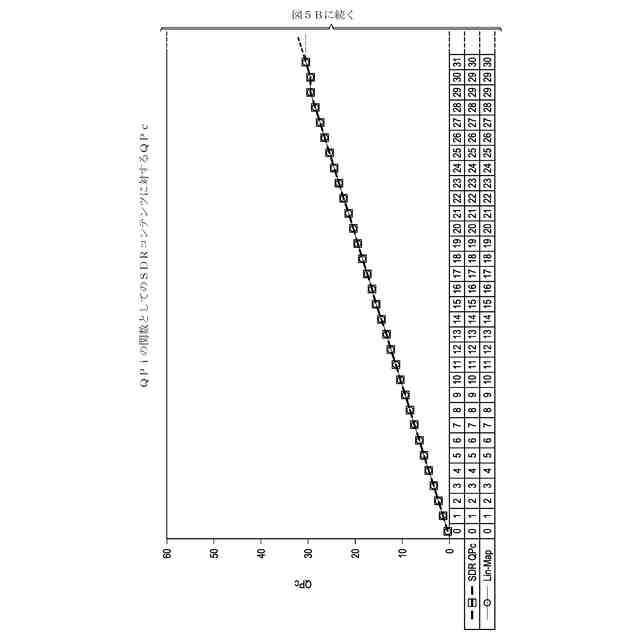

【選択図】図5A
特許請求の範囲【請求項１】
符号化データを再構成する装置であって、
前記装置は、
１つ以上の符号化画像を含む符号化ビットストリームを受信する手段であって、各画像は、ルマ成分、第１のクロマ成分及び第２のクロマ成分を含む、受信する手段と、
クロマ量子化パラメータ（ＱＰ）テーブルを決定するために前記符号化ビットストリームからシンタックスパラメータを抽出する手段であって、前記クロマＱＰテーブルは、入力ルマＱＰ値を対応するクロマＱＰ値にマップする、抽出することと、

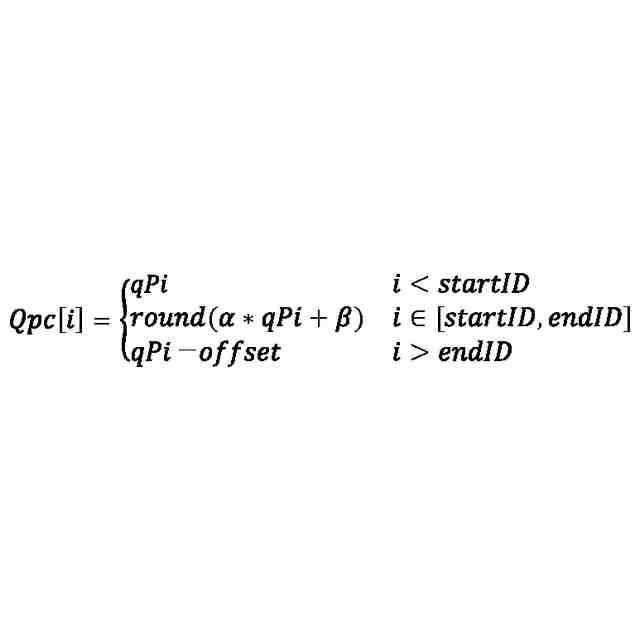

前記クロマＱＰテーブルに基づいて前記１つ以上の符号化画像を復号することであって、前記シンタックスパラメータは、開始ルマＱＰ値と１つ以上のオフセットパラメータを含み、区分線形表現を使って前記ルマＱＰ値から前記クロマＱＰ値へのマッピングを決定する、複合する手段と、
を含む、装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、ビデオ信号を符号化するときに量子化パラメータを導出し、シグナリングすることに関し、より詳細には、ビデオ信号のルマ（luma：輝度）及び／又はクロマ（chroma：彩度）量子化パラメータを導出し、シグナリングするための方法、装置、コンピュータプログラム、及びコンピュータプログラムベースのデバイスに関する。
続きを表示（約 2,600 文字）【０００２】
関連出願の相互参照
本出願は、参照により本明細書に組み込まれる、２０１９年５月２８日に出願された米国仮特許出願第６２／８５３，３５２号の優先権を主張する。
【背景技術】
【０００３】
量子化パラメータ（QP）は、品質及びビットレートを調整するためにビデオビットストリームで使用されるパラメータの１つのタイプである。一般に、符号化中に設定されるより低いQP値は、必要とされるより多くの消費ビット数を犠牲にして、符号化ビデオのより高い品質をもたらし、０のQPは、量子化を意味しない。一方、QPの値がより高いほど、符号化ビデオの品質は低くなり、消費されるビットはより少なくなる。さらに、符号化ビデオからビデオコンテンツを再構成するときに、デコーダ（decoder：符号化器）は、QP値を使用する。
【０００４】
汎用ビデオ符号化（Versatile Video Coding：ＶＶＣ）は、標準ダイナミックレンジ（ＳＤＲ）コンテンツ及び高ダイナミックレンジ（ＨＤＲ）コンテンツの両方を符号化するＪＶＥＴ(Joint Video Exploration Team)によって開発されている標準規格である。現在の（２０１９)ＶＶＣ規格書では、ルマ成分とクロマ成分に対する量子化パラメータの信号伝達が異なる方法で扱われている。
【０００５】
ルマ成分では、連続する量子化パラメータ値間の差を意味するデルタ量子化パラメータ（QP）が信号化され、各スライスの初期QP値に加えられる。
【０００６】

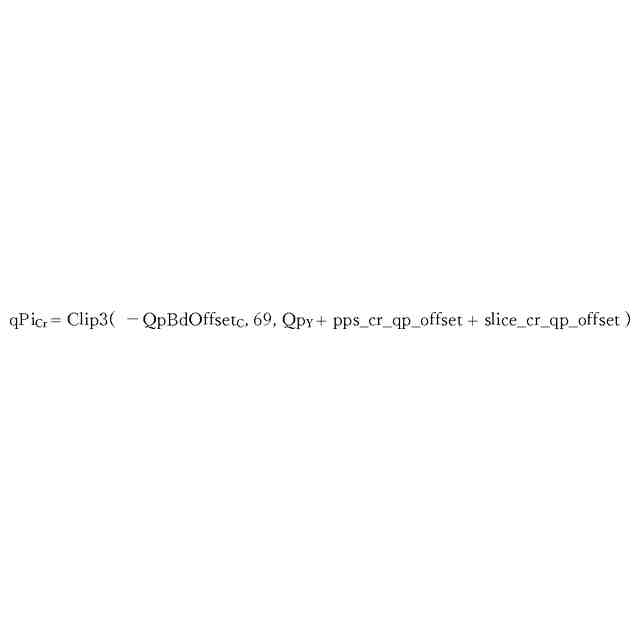

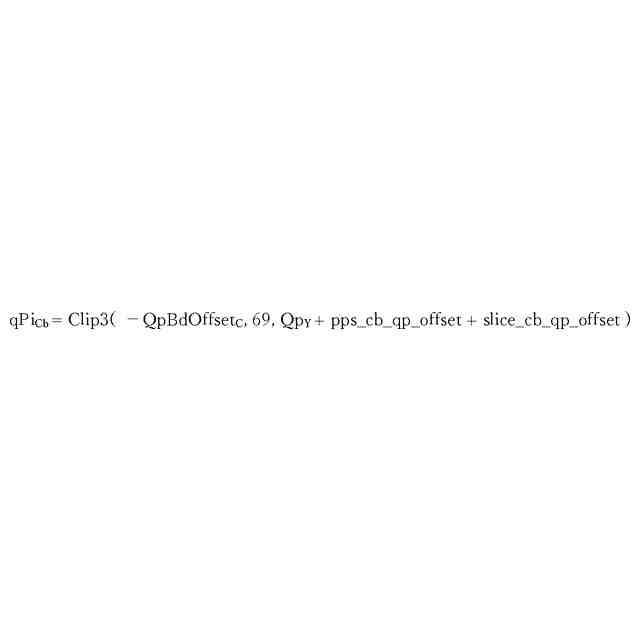

クロマの場合、クロマ量子化パラメータ（Qpc）は、クロマ量子化パラメータテーブルを使用してクロマオフセット値（qPi）を持つルマQPから導出される。例として、図１は、クロマオフセットqPiを有するルマ量子化パラメータの関数としてQpcの異なる値を含むテーブル（１００）を示す。テーブル（１００）に示されたデータは、特定のクロマフォーマットに対応している。ＶＶＣ標準規格によると、クロマフォーマットは０～３の範囲の変数chroma_format_idcに基づく。テーブル（１００）は、クロマフォーマット（４：２：０）を表す１のchroma_format_idc値に対応する。
【０００７】

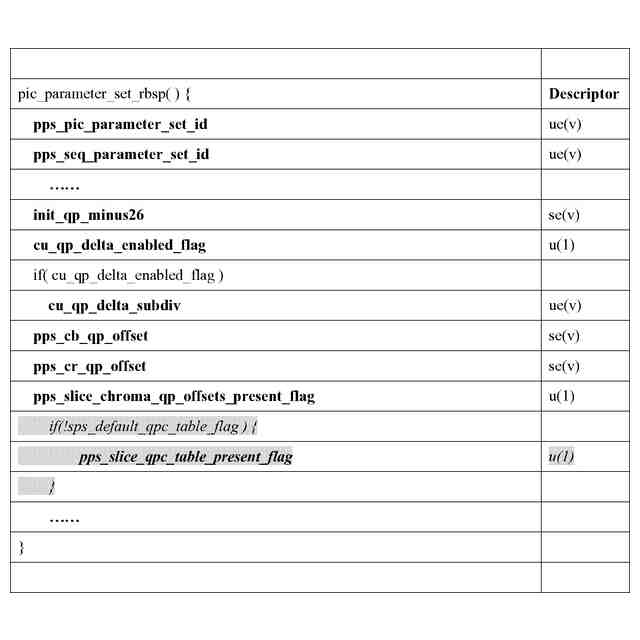

図１のテーブル（１００）は、高効率ビデオ符号化（ＨＥＶＣ：High Efficiency Video Coding）規格から継承され、ＳＤＲコンテンツのみのために設計される。しかしながら、ＨＤＲ知覚量子化（PQ：Perceptual Quantization）コンテンツが、ＪＣＴ－ＶＣにおいて最初に検討されたとき、デフォルトＳＤＲＱｐｃテーブルは、特に無彩色領域（achromatic regions）において、低いビットレートでクロマアーチファクトをもたらすので、ＨＤＲコンテンツに適していないと結論付けられた。その結果、ChromaQPOffsetと呼ばれる変数を使用する非ノーマティブエンコーダ最適化が、ＨＤＲＰＱコンテンツのためのＨＤＲ共通テスト条件（ＣＴＣ）に導入された。一般に、ルマQP値との差異を示すと、ChromaQPOffsetがピクチャパラメータセット（ＰＰＳ）において信号伝達され、これは、入力QPに基づいて一定の値が使用されることを示す。しかしながら、ピクチャ上でQPが変動し、一定のオフセットでは対応できない場合がある。
【０００８】
ＨＥＶＣの第１のバージョンでは、スライスレベルで２つのクロマ成分の各々に対して別個のQPオフセットがあった。しかしながら、符号化ユニット（ＣＵ）レベルでは、デルタQPがルマQPに基づくマッピングテーブルを通過するクロマを有する３つの成分全てに適用された。ＲａｎｇｅＥｘｔｅｎｓｉｏｎｓ（Ｒｅｘｔ）バージョンでは、別個のクロマQP制御が、Cb及びCrについてそれぞれ指定されたクロマQPオフセットリストを介してCUレベルで導入された。
【０００９】
＜現在のＶＶＣ標準規格における量子化パラメータ導出＞
この過程で、ルマ量子化パラメータQp'
Y
とクロマ量子化パラメータQp'
Cb
及びQp'
Cr
を導出した。スライスのルマ量子化パラメータQp
Y
の初期値は、次のように導かれる：
SliceQp
Y
=26+init_qp_minus26+slice_qp_delta
qP
Y_PREV
は、現在の符号化ユニットに対する以前のルマ量子化パラメータを表す。現在の量子化グループがスライス又はブリックの最初の量子化グループの場合、qP
Y_PREV
はSliceQpYに設定される。それ以外の場合、qP
Y_PREV
は、デコード順序で前の量子化グループの最後のルマ符号化ユニットのルマ量子化パラメータQp
Y
に等しく設定される。
【００１０】
qP
Y_PRED
は、現在の符号化ユニットの予測ルマ量子化パラメータを表す。現在の量子化グループが、ブリック内のＣＴＢ行の最初の量子化グループで、トップの符号化ユニットが使用可能な場合は、qP
Y_PRED
をトップのＣＵのQp
Y
に設定し、それ以外の場合は、
qP
Y_PRED
=(qP
Y_A
+qP
Y_B
+1)>>1
ここで、左側の符号化ブロックが左側の量子化グループの最初の符号化ブロックでない場合、又は左側の符号化ブロックが使用できない場合、qP
Y_A
はqP
Y_PREV
に設定され、トップの符号化ブロックがトップの量子化グループの最初の符号化ブロックでない場合、又はトップの符号化ブロックが使用できない場合、qP
Y_B
はqP
Y_PREV
に設定される。
（【００１１】以降は省略されています）
