公開番号2025072244
公報種別公開特許公報(A)
公開日2025-05-09
出願番号2023182854
出願日2023-10-24
発明の名称動作状態監視システム、その制御方法、及び、制御プログラム
出願人トヨタ自動車株式会社
代理人個人
主分類A61B 5/11 20060101AFI20250430BHJP(医学または獣医学;衛生学)
要約【課題】ユーザビリティを向上させることが可能な動作状態監視システム、その制御方法、及び、制御プログラムを提供すること。
【解決手段】本開示にかかる動作状態監視システムは、被験者の身体の複数の部位のそれぞれに取り付けられる複数のセンサによる検出結果に基づいて、被験者の動作状態を監視する動作状態監視システムであって、被験者の身体の部位に取り付けられたセンサから取得可能な監視対象動作の計測結果であることを表す計測結果アイコンと、計測結果を表示する領域を設定するための表示設定領域と、を同一の画面に表示させる、表示制御部と、計測結果アイコンに対する、計測結果を表示する領域を設定するための表示設定領域への設定動作を受け付ける受付部と、を備える。

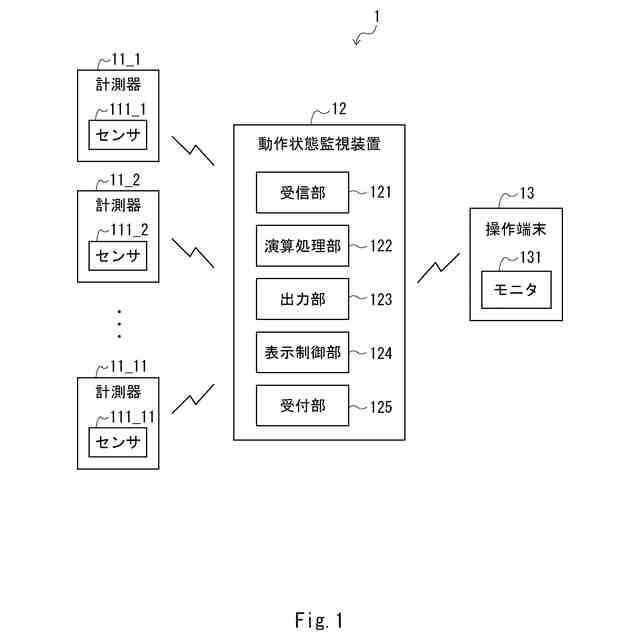

【選択図】図1
特許請求の範囲【請求項１】

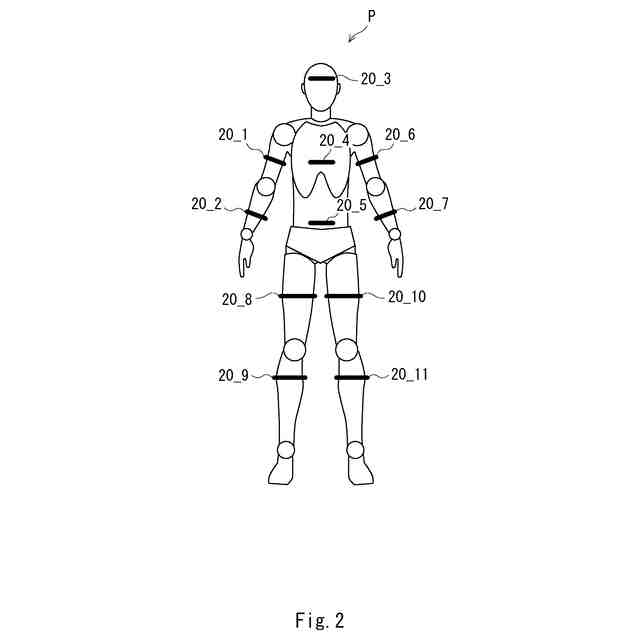

被験者の身体の複数の部位のそれぞれに取り付けられる複数のセンサによる検出結果に基づいて、前記被験者の動作状態を監視する動作状態監視システムであって、
前記被験者の身体の部位に取り付けられたセンサから取得可能な監視対象動作の計測結果であることを表す計測結果アイコンと、前記計測結果を表示する領域を設定するための表示設定領域と、を同一の画面に表示させる、表示制御部と、
前記計測結果アイコンに対する、前記計測結果を表示する領域を設定するための前記表示設定領域への設定動作、を受け付ける受付部と、
を備えた、動作状態監視システム。
続きを表示（約 1,400 文字）【請求項２】
前記表示制御部は、前記被験者の身体の部位に取り付けられた複数のセンサから取得可能な複数の監視対象動作の計測結果のそれぞれであることを表す複数の計測結果アイコンと、複数の計測結果のうち選択された何れかを表示する複数の領域を設定するための複数の表示設定領域と、を同一の画面に表示させる、
請求項１に記載の動作状態監視システム。
【請求項３】
前記受付部は、複数の計測結果アイコンのうち２つ以上の計測結果アイコンに対する、計測結果を表示する領域を設定するための共通の前記表示設定領域への設定動作、を受け付ける、
請求項２に記載の動作状態監視システム。
【請求項４】
前記受付部は、前記計測結果アイコンを前記表示設定領域にドラッグアンドドロップすることにより、前記設定動作を受け付ける、
請求項２に記載の動作状態監視システム。
【請求項５】
前記表示制御部は、前記表示設定領域において、計測結果を表示することが決定された計測結果アイコンを前記画面に表示する、
請求項４に記載の動作状態監視システム。
【請求項６】
前記受付部は、１つの前記表示設定領域内に表示された計測結果アイコンを、他の表示設定領域にドラッグアンドドロップすることで、計測結果を表示する領域を変更する変更動作を受け付ける、
請求項５に記載の動作状態監視システム。
【請求項７】
複数の前記計測結果は、複数のセンサの検出結果に基づく前記被験者の身体の関節の角度であるか、複数のセンサのいずれか１つの検出結果に基づく任意の座標系における前記角度を含む、
請求項１に記載の動作状態監視システム。
【請求項８】
前記複数のセンサをさらに備えた、
請求項１に記載の動作状態監視システム。
【請求項９】
被験者の身体の複数の部位のそれぞれに取り付けられる複数のセンサによる検出結果に基づいて、前記被験者の動作状態を監視する動作状態監視システムの制御方法であって、
前記被験者の身体の部位に取り付けられたセンサから取得可能な監視対象動作の計測結果であることを表す計測結果アイコンと、前記計測結果を表示する領域を設定するための表示設定領域と、を同一の画面に表示させ、
前記計測結果アイコンに対する、前記計測結果を表示する領域を設定するための前記表示設定領域への設定動作、を受け付ける、
動作状態監視システムの制御方法。
【請求項１０】
被験者の身体の複数の部位のそれぞれに取り付けられる複数のセンサによる検出結果に基づいて、前記被験者の動作状態を監視する動作状態監視システムにおける制御処理をコンピュータに実行させる制御プログラムであって、
前記被験者の身体の部位に取り付けられたセンサから取得可能な監視対象動作の計測結果であることを表す計測結果アイコンと、前記計測結果を表示する領域を設定するための表示設定領域と、を同一の画面に表示させる処理と、
前記計測結果アイコンに対する、前記計測結果を表示する領域を設定するための前記表示設定領域への設定動作、を受け付ける処理と、
をコンピュータに実行させる制御プログラム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、動作状態監視システム、その制御方法、及び、制御プログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
特許文献１には、被験者の身体の複数の部位のそれぞれに取り付けられた複数のセンサによる検出結果に基づいて、被験者の動作状態を監視する動作状態監視システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－３４４４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
関連技術のような被験者の動作状態を監視する動作状態監視システムには、モニタに表示させる監視結果の設定に関して、ユーザビリティの向上が求められている。
【０００５】
本開示は、以上の背景に鑑みなされたものであり、ユーザビリティを向上させることが可能な動作状態監視システム、その制御方法、及び、制御プログラムを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示にかかる動作状態監視システムは、被験者の身体の複数の部位のそれぞれに取り付けられる複数のセンサによる検出結果に基づいて、前記被験者の動作状態を監視する動作状態監視システムであって、前記被験者の身体の部位に取り付けられたセンサから取得可能な監視対象動作の計測結果であることを表す計測結果アイコンと、前記計測結果を表示する領域を設定するための表示設定領域と、を同一の画面に表示させる、表示制御部と、前記計測結果アイコンに対する、前記計測結果を表示する領域を設定するための前記表示設定領域への設定動作、を受け付ける受付部と、を備える。この動作状態監視システムでは、ユーザが画面に表示された計測結果アイコンを表示設定領域に移動させるだけで、ユーザが画面に表示させたい計測結果が、例えばグラフ化されて画面に表示される。つまり、この動作状態監視システムは、ユーザビリティを向上させることができる。また、この動作状態監視システムは、過去のセンサの検出結果を用いた機械学習によって生成された学習済みモデルを用いて演算処理を行ってもよい。この動作状態監視システムは、学習済みモデルを用いて演算処理を行うことにより、被験者の監視対象動作の動作状態が良好なものであるか否かをより精度良く算出することができる。
【０００７】
前記表示制御部は、前記被験者の身体の部位に取り付けられた複数のセンサから取得可能な複数の監視対象動作の計測結果のそれぞれであることを表す複数の計測結果アイコンと、複数の計測結果のうち選択された何れかを表示する複数の領域を設定するための複数の表示設定領域と、を同一の画面に表示させてもよい。
【０００８】
前記受付部は、複数の計測結果アイコンのうち２つ以上の計測結果アイコンに対する、計測結果を表示する領域を設定するための共通の前記表示設定領域への設定動作、を受け付けてもよい。
【０００９】
前記受付部は、前記計測結果アイコンを前記表示設定領域にドラッグアンドドロップすることにより、前記設定動作を受け付けてもよい。
【００１０】
前記表示制御部は、前記表示設定領域において、計測結果を表示することが決定された計測結果アイコンを前記画面に表示してもよい。
（【００１１】以降は省略されています）
