公開番号2025006415
公報種別公開特許公報(A)
公開日2025-01-17
出願番号2023107201
出願日2023-06-29
発明の名称眼科装置
出願人株式会社ニデック
代理人
主分類A61B 3/16 20060101AFI20250109BHJP(医学または獣医学;衛生学)
要約【課題】被検眼の測定結果を出力するための出力先を容易に設定することができる眼科装置を提供する。
【解決手段】被検眼を検査するための眼科装置であって、被検眼の検査結果を出力する第1出力部と、被検眼の検査結果を出力する第1出力部とは異なる第2出力部と、に接続可能な眼科装置とし、被検眼の検査結果を予め設定された出力先である第1出力部にて出力させるための第1操作部と、被検眼の検査結果の出力先として第1出力部とは異なる第2出力部を少なくとも選択させるための第2操作部と、第2操作部からの操作信号に基づいて、検査結果を取得するための検査画面上に、検査結果の出力先を選択させるための選択画面を表示させるとともに、選択画面を用いて選択された第2出力部に出力信号を送信する制御部と、を備えることを特徴とする。
【選択図】図1
特許請求の範囲【請求項１】
被検眼を検査するための眼科装置であって、
前記被検眼の検査結果を出力する第１出力部と、
前記被検眼の前記検査結果を出力する前記第１出力部とは異なる第２出力部と、
に接続可能な眼科装置とし、
前記被検眼の前記検査結果を予め設定された出力先である前記第１出力部にて出力させるための第１操作部と、
前記被検眼の前記検査結果の出力先として前記第１出力部とは異なる第２出力部を少なくとも選択させるための第２操作部と、
前記第２操作部からの操作信号に基づいて、前記検査結果を取得するための検査画面上に、前記検査結果の出力先を選択させるための選択画面を表示させるとともに、前記選択画面を用いて選択された前記第２出力部に出力信号を送信する制御部と、
を備えることを特徴とする眼科装置。
続きを表示（約 990 文字）【請求項２】
請求項１の眼科装置において、
前記制御部は、前記第１操作部からの操作信号に基づいて、前記検査画面上に前記選択画面を表示させることなく、前記第１出力部に出力信号を送信することを特徴とする眼科装置。
【請求項３】
請求項１または２の眼科装置において、
前記第１操作部に割り当てる前記検査結果の出力先を変更させるための第３操作部を備え、
前記制御部は、前記第３操作部からの操作信号に基づいて、前記検査画面を、前記第１操作部の割り当てを変更させるための設定画面に遷移させるとともに、前記第１操作部による出力先として、前記設定画面を用いて設定された出力先を設定することを特徴とする眼科装置。
【請求項４】
請求項１～３のいずれかの眼科装置において、
前記第１操作部と前記第２操作部は兼用され、
前記第１操作部と前記第２操作部の操作方法の違いによって、前記第１操作部からの前記操作信号である第１操作信号と、前記第２操作部からの前記操作信号である第２操作信号と、が送信され、
前記制御部は、前記第１操作信号と前記第２操作信号とを区別し、前記第２操作信号に基づいて、前記検査画面上に前記選択画面を表示させるとともに、少なくとも前記第２出力部に前記出力信号を送信することを特徴とする眼科装置。
【請求項５】
請求項４の眼科装置において、
前記第１操作部が短押しされることによって、前記第１操作部から前記第１操作信号が送信され、前記第２操作部が長押しされることによって、前記第２操作部から前記第２操作信号が送信されることを特徴とする眼科装置。
【請求項６】
請求項１～５のいずれかの眼科装置において、
前記制御部は、
前記検査画面に前記選択画面を表示させるか否かを、前記第１操作部または前記第２操作部からの前記操作信号に基づいて設定する第１モードと、
前記検査画面に前記選択画面を表示させるか否かを、前記被検眼の前記検査結果の適否を判定した判定結果に基づいて設定する第２モードと、
のいずれかを実行し、
前記第２モードは、前記被検眼の左右眼に対して、順次、検査を自動的に進行させる場合に設定されることを特徴とする眼科装置。

発明の詳細な説明【技術分野】
【０００１】
本開示は、被検眼を検査するための眼科装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来、眼科装置として、眼圧測定装置、角膜形状測定装置、眼屈折力測定装置、眼底カメラ、ＯＣＴ（Optical Coherence Tomography）、ＳＬＯ（Scanning Light Ophthalmoscope）、等が用いられている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１４－０６８８３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記の眼科装置においては、被検眼の測定結果を、予め設定した出力先（例えば、プリンタ、ＰＣ、サーバ、他の眼科装置、等）に出力することができる。被検者の測定結果を、予め設定した出力先とは異なる出力先に出力したい場合は、被検眼の検査画面とは異なる設定画面等から出力先の設定を変更しておく必要があった。さらに、該当の被検者の検査を終えた後に、再び設定画面等から出力先の設定を元に戻す必要があった。例えば、このように、検者が必要に応じて、都度、出力先の設定を変更することは手間であった。
【０００５】
本開示は、上記の問題点を鑑み、被検眼の測定結果を出力するための出力先を容易に設定することができる眼科装置を提供することを技術課題とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するため、本発明は以下のような構成を備えることを特徴とする。
【０００７】
本開示の第１態様に係る眼科装置は、被検眼を検査するための眼科装置であって、前記被検眼の検査結果を出力する第１出力部と、前記被検眼の前記検査結果を出力する前記第１出力部とは異なる第２出力部と、に接続可能な眼科装置とし、前記被検眼の前記検査結果を予め設定された出力先である前記第１出力部にて出力させるための第１操作部と、前記被検眼の前記検査結果の出力先として前記第１出力部とは異なる第２出力部を少なくとも選択させるための第２操作部と、前記第２操作部からの操作信号に基づいて、前記検査結果を取得するための検査画面上に、前記検査結果の出力先を選択させるための選択画面を表示させるとともに、前記選択画面を用いて選択された前記第２出力部に出力信号を送信する制御部と、を備えることを特徴とする。
【図面の簡単な説明】
【０００８】

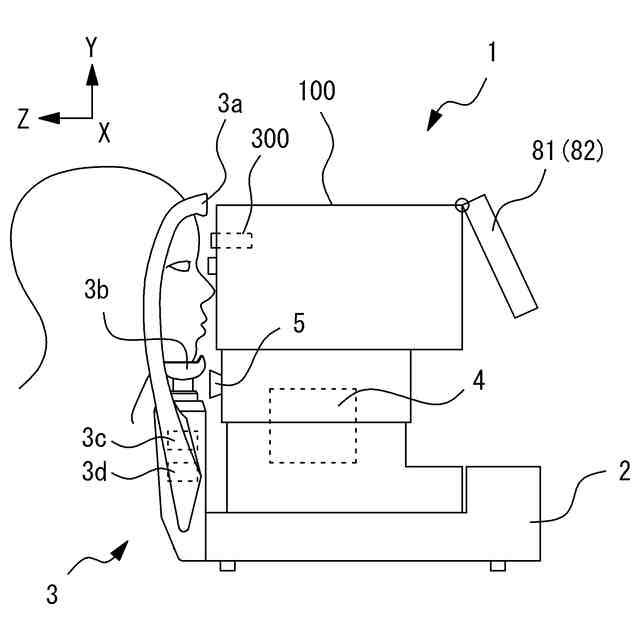

本実施例の外観構成を示す図である。

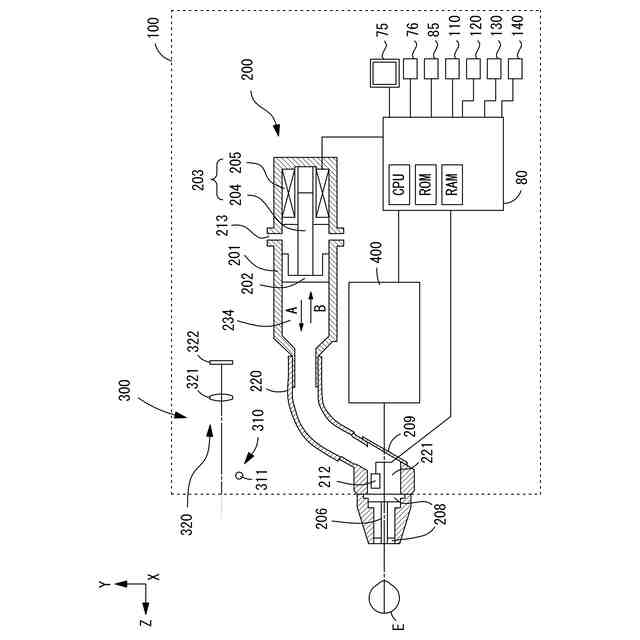

本実施例の内部構成を示す図である。
本実施例の光学系を示す図である。

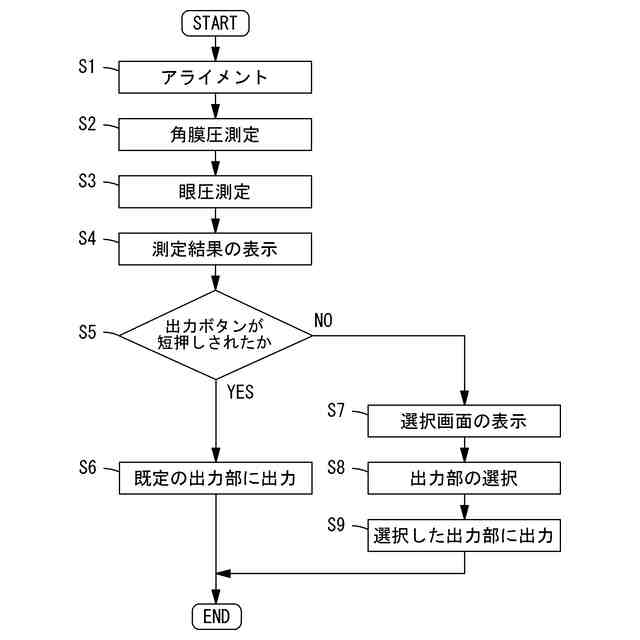

本実施例の制御動作を示すフローチャート図である。
検査画面の一例である。

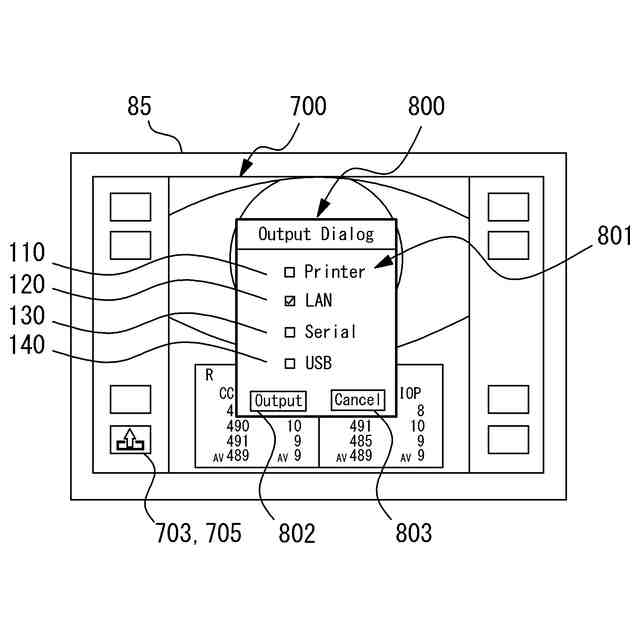

選択画面の一例である。

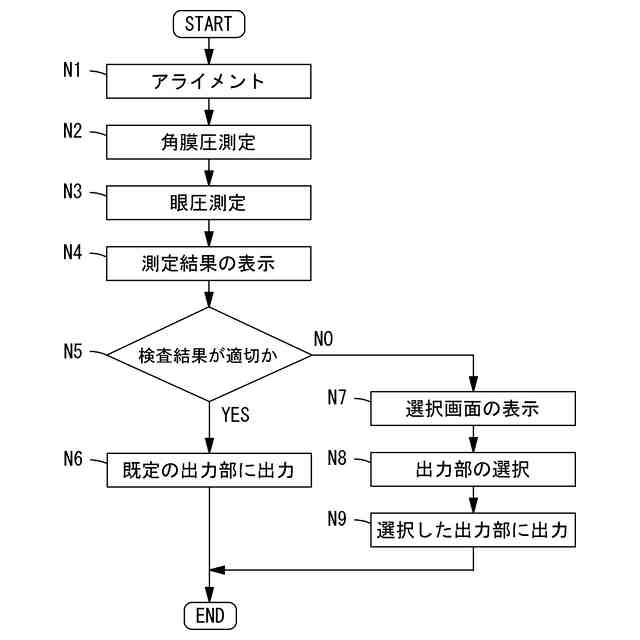

本実施例の制御動作を示すフローチャート図である。

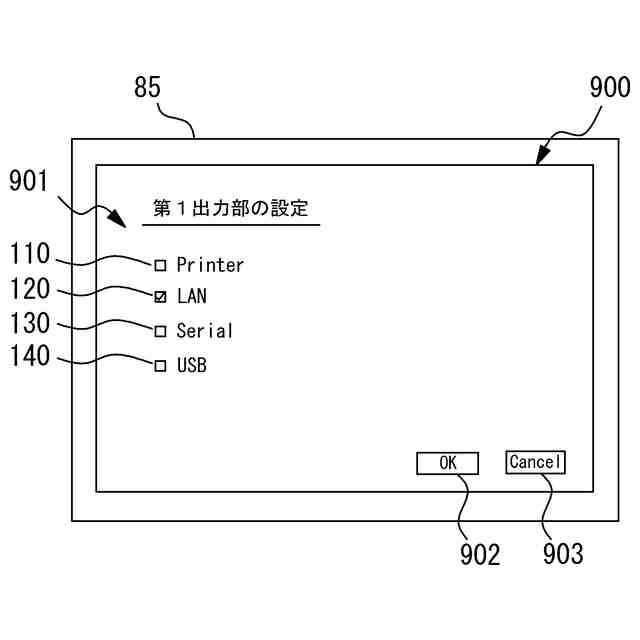

設定画面の一例である。

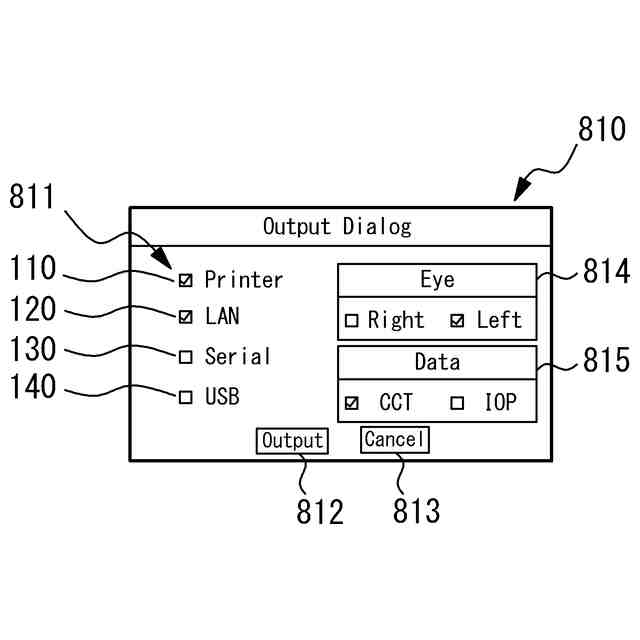

選択画面の一例である。
【発明を実施するための形態】
【０００９】
＜概要＞
本開示の実施形態に係る眼科装置の概要について説明する。以下の＜＞にて分類された項目は、独立または関連して利用され得る。
【００１０】
本実施形態の眼科装置は、被検眼を検査する装置である。例えば、眼科装置は、被検眼の光学特性（眼屈折力、眼軸長、角膜形状、等）を他覚的に測定する他覚式検眼装置であってもよい。例えば、眼科装置は、被検眼の前眼部を撮影して、被検眼の前眼部画像データ、被検眼の角膜形状データ、等を取得する眼科撮影装置でもよい。また、例えば、眼科装置は、被検眼の眼底を撮影して、被検眼の眼底正面画像データ、被検眼の眼底断層画像データ、等を取得する眼科撮影装置でもよい。すなわち、眼屈折力測定装置、角膜曲率測定装置、角膜形状測定装置、眼圧測定装置、眼軸長測定装置、眼底カメラ、ＯＣＴ（Optical Coherence Tomography）、ＳＬＯ（Scanning Laser Ophthalmoscope）等の少なくともいずれかであってもよい。
（【００１１】以降は省略されています）
