公開番号
2025070674
公報種別
公開特許公報(A)
公開日
2025-05-02
出願番号
2023181166
出願日
2023-10-20
発明の名称
天板昇降式什器
出願人
株式会社オカムラ
代理人
個人
主分類
A47B
9/20 20060101AFI20250424BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約
【課題】天板上で使用する電子機器の配線ケーブルの処理やオプション部材の取り付けを容易に行うことができる天板昇降式什器を提供する。

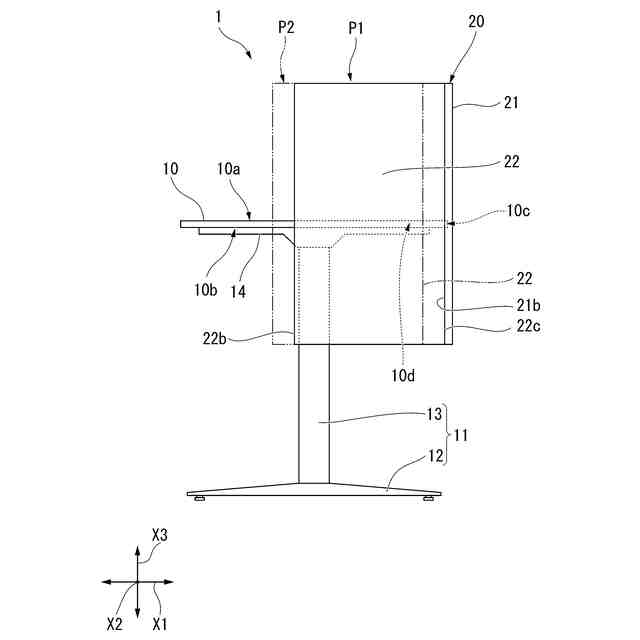

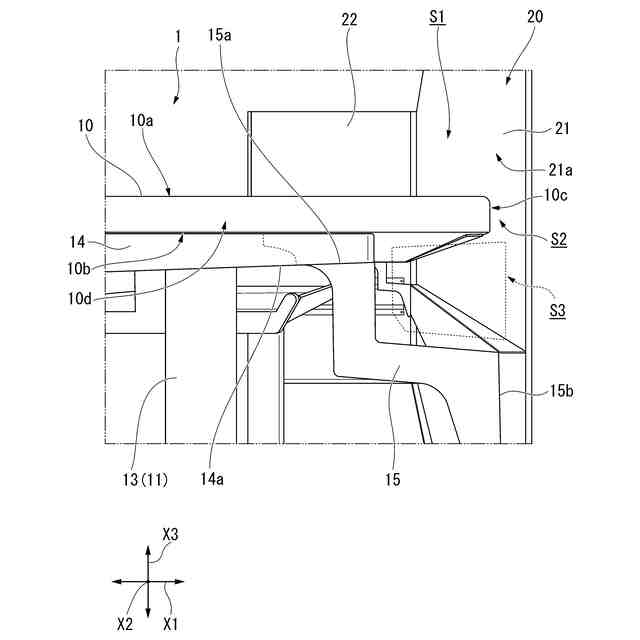

【解決手段】天板10の上方に形成された天板上方空間S1を周囲から区画すると共に、天板10の周縁に沿って配設された仕切りパネル20と、を備え、仕切りパネル20は、天板10の後方に配設されたバックパネル21と、天板10の側方に配設されたサイドパネル22と、を有し、天板10の後端縁とバックパネル21の天板側表面21aとの間に配線挿通空間部S2が形成される。天板10の下方であって、バックパネル21の天板側表面21aに対して前方に位置する部分にメンテナンス用空間S3が設けられ、サイドパネル22は、メンテナンス用空間S3が側方に開放されるメンテナンス位置と、メンテナンス用空間S3を側方から閉塞する使用位置と、に移動可能に設けられる。
【選択図】図7
特許請求の範囲
【請求項1】

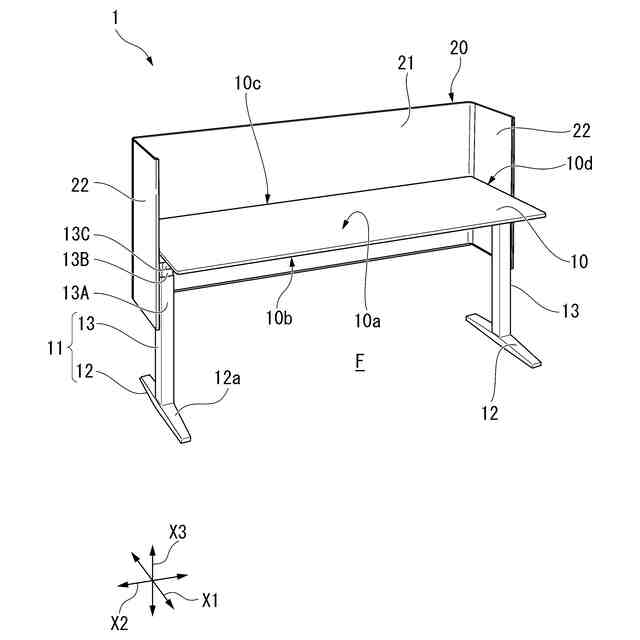

平面視略矩形状の天板と、
床面上に立設され、前記天板を高さ変更可能に支持する支持脚体と、
前記天板の上方に形成された天板上方空間を周囲から区画すると共に、前記天板の周縁に沿って配設された仕切りパネルと、を備える天板昇降式什器であって、
前記仕切りパネルは、前記天板の後方に配設されたバックパネルと、前記天板の側方に配設されたサイドパネルと、を有し、
前記天板の後端縁と前記バックパネルの天板側表面との間に配線挿通空間部が形成され、
前記天板の下方であって、前記バックパネルの天板側表面に対して前方に位置する部分にメンテナンス用空間が設けられ、

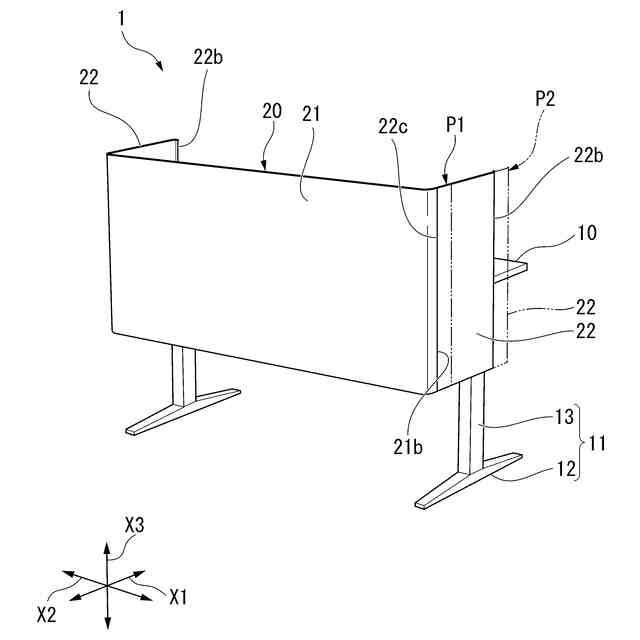

前記サイドパネルは、
前記メンテナンス用空間が側方に開放されるメンテンナス位置と、前記メンテナンス用空間を側方から閉塞する使用位置と、に移動可能に設けられている天板昇降式什器。
続きを表示(約 270 文字)
【請求項2】

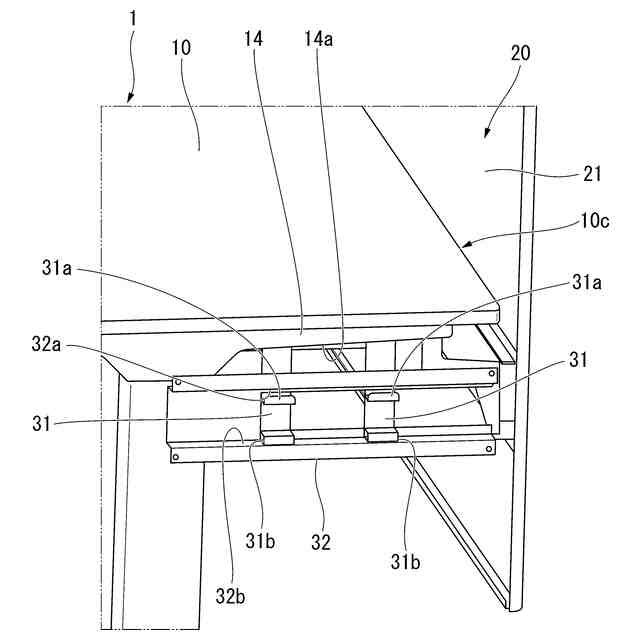

前記バックパネルは、前記天板より下方において前記天板又は前記支持脚体に接続されたブラケットによって支持され、
前記天板と前記ブラケットと前記バックパネルとで囲まれた部分に前記メンテナンス用空間が形成される、請求項1に記載の天板昇降式什器。
【請求項3】
前記使用位置において、前記バックパネルの側端部と前記サイドパネルの後端部とが側方から見て重なっている、請求項1又は2に記載の天板昇降式什器。
【請求項4】
前記天板は、上面全体が平滑面である、請求項1又は2に記載の天板昇降式什器。
発明の詳細な説明
【技術分野】
【0001】
本発明は、天板昇降式什器に関するものである。
続きを表示(約 2,100 文字)
【背景技術】
【0002】
従来から、オフィスや公共施設、研究施設 等における室内空間においては、執務者の体格や姿勢に応じて天板高さを働きやすい高さ寸法に変更可能とした天板昇降式什器が多く使用されている。これらの天板昇降式什器においては、昇降動作時の振動によって天板上に載置された物品が落下してしまうおそれがあった。そのため、天板の縁部に仕切りパネルを近接させて配設する方法が知られている。ただし、この構造においては、コンセントの差し込み部分が挿通できないことや、天板の縁部に天板をクランプすることによってオプション(モニターアーム、タスクライト等)を取り付けることができない等の課題がある。
【0003】
このような課題に対応するため、仕切りパネルを前後に移動可能として天板に取り付け、仕切りパネルの前面と天板の縁部との隙間を変更可能とする方法がある(例えば、特許文献1参照)。
特許文献1に記載される構造によれば、仕切りパネルの前面と天板の縁部との隙間寸法を変更することによって、配線挿通作業やオプション取り付け作業を可能とし、什器としての使い勝手を向上することができる。
【先行技術文献】
【特許文献】
【0004】
特許第6494091号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
しかしながら、上記の特許文献1に示すような従来の天板昇降式什器では、以下のような問題があった。
すなわち、天板昇降式什器をその後面に壁面等の他の構造体に隣接して配置する場合には、仕切りパネルの前面と天板の縁部との隙間寸法を変更することができず、配線挿通作業やオプション取り付け作業がしにくくなるという問題があり、その点で改善の余地があった。
【0006】
そこで、本発明は、上記事情に鑑みてなされたものであり、天板上で使用する電子機器の配線ケーブルの処理やオプション部材の取り付けを容易に行うことができる天板昇降式什器を提供する。
【課題を解決するための手段】
【0007】
上記目的を達成するために、本発明は以下の手段を採用している。
(1)本発明に係る天板昇降式什器の態様1は、平面視略矩形状の天板と、床面上に立設され、前記天板を高さ変更可能に支持する支持脚体と、前記天板の上方に形成された天板上方空間を周囲から区画すると共に、前記天板の周縁に沿って配設された仕切りパネルと、を備える天板昇降式什器であって、前記仕切りパネルは、前記天板の後方に配設されたバックパネルと、前記天板の側方に配設されたサイドパネルと、を有し、前記天板の後端縁と前記バックパネルの天板側表面との間に配線挿通空間部が形成され、前記天板の下方であって、前記バックパネルの天板側表面に対して前方に位置する部分にメンテナンス用空間が設けられ、前記サイドパネルは、前記メンテナンス用空間が側方に開放されるメンテンナス位置と、前記メンテナンス用空間を側方から閉塞する使用位置と、に移動可能に設けられていることを特徴としている。
【0008】
本発明に係る天板昇降式什器では、サイドパネルを使用位置からメンテナンス位置に移動させることで、天板の下方で天板側表面に対して前方に位置する部分に設けられるメンテナンス用空間の側方を開放することができる。そのため、メンテナンス用空間に対して天板の側方からアクセスして、配線挿通空間部を介して天板上で使用する電子機器の配線ケーブルの処理やオプション部材の取り付けを容易に行うことができ、作業性を良好なものとすることができる。
また、このようなメンテナンスが完了し通常の使用状態の際には、サイドパネルが使用位置に配置されてメンテナンス用空間が側方から閉塞されているので、メンテナンス用空間の配線ケーブル等に触れることを防止できる。さらに、使用位置にサイドパネルが配設されている場合には、側方から配線ケーブル等が配置されるメンテナンス用空間が見えない状態となり、天板の作業中(天板昇降式什器の使用中)における外観の意匠性を良好にできる。
【0009】
(2)本発明の態様2は、態様1の天板昇降式什器において、前記バックパネルは、前記天板又は前記支持脚体に接続されたブラケットによって支持され、前記ブラケットは、前記天板より下方に配置され、前記天板と前記ブラケットと前記バックパネルとで囲まれた部分に前記メンテナンス用空間が形成されることが好ましい。
【0010】
このように構成された天板昇降式什器では、バックパネルがブラケットによって天板又は支持脚体に強固に接続されるので、バックパネルを安定的かつ確実に支持することができる。
また、本発明では、メンテナンス用空間を天板とブラケットとバックパネルとで囲まれた空間として確実に形成することができる。すなわち、メンテナンス用空間の領域が明確になることで、サイドパネルのメンテナンス位置を明確に設定でき、メンテナンスの作業を効率よく行うことができる。
(【0011】以降は省略されています)
