公開番号2025076930
公報種別公開特許公報(A)
公開日2025-05-16
出願番号2023188904
出願日2023-11-02
発明の名称パネル構造体
出願人株式会社オカムラ
代理人個人
主分類A47B 55/00 20060101AFI20250509BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】溶接を用いずに、補強パネルと基材パネルを強固に固定することができるパネル構造体を提供する。

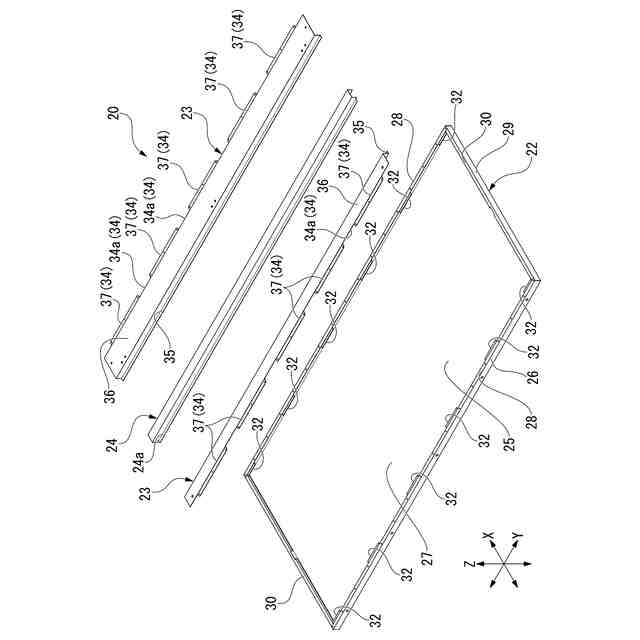

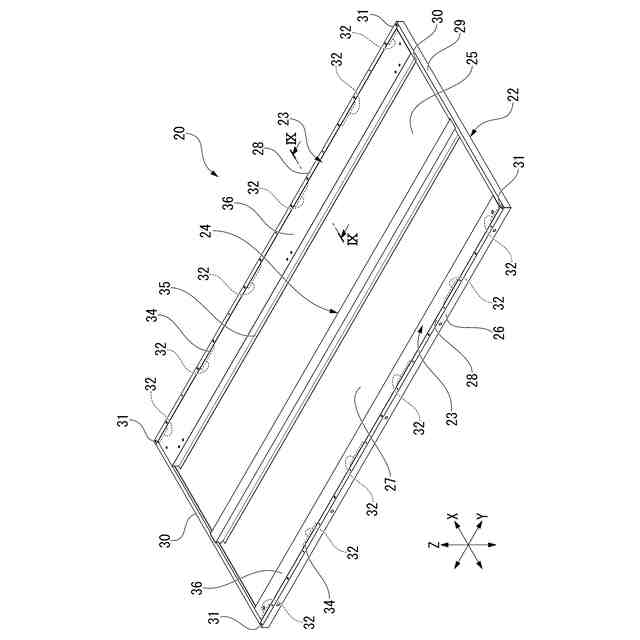

【解決手段】パネル構造体は基材パネル22と補強パネルを備える。基材パネル22は、平板状の主パネル壁25と、第1側縁壁26と、第1フランジ壁28を有する。第1側縁壁26は、主パネル壁25の一の側縁部から化粧面が向く側と逆側に延出する。第1フランジ壁28は、第1側縁壁26の延出端から主パネル壁25の化粧面の背面と対向する側に延びる。補強パネルは第1接続部34と第2接続部35と中間壁36を有する。中間壁36は第1接続部34と第2接続部35を繋ぐ。第2接続部35は、主パネル壁25の化粧面の背面に接着部材によって接合される。第1接続部34は、第1フランジ壁28と第1接続部34の少なくとも一方を板厚方向に貫通する固定部材によって第1フランジ壁28に固定される。

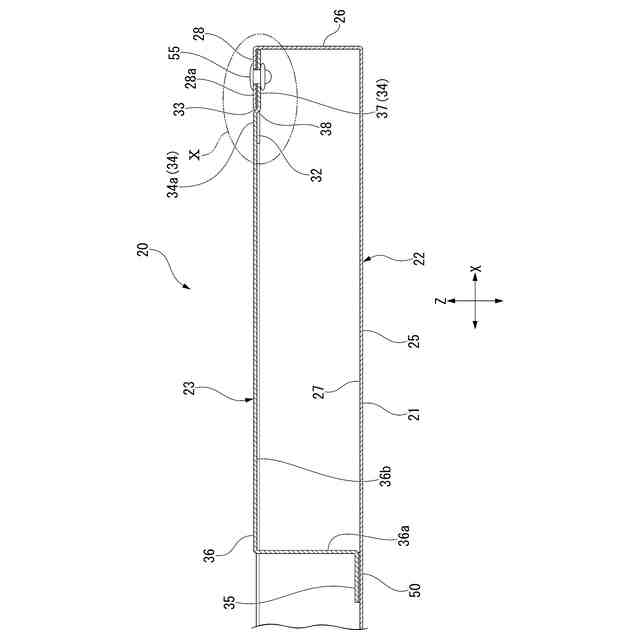

【選択図】図8
特許請求の範囲【請求項１】
化粧面を有する基材パネルと、
前記基材パネルの側縁部を補強する補強パネルと、を備え、

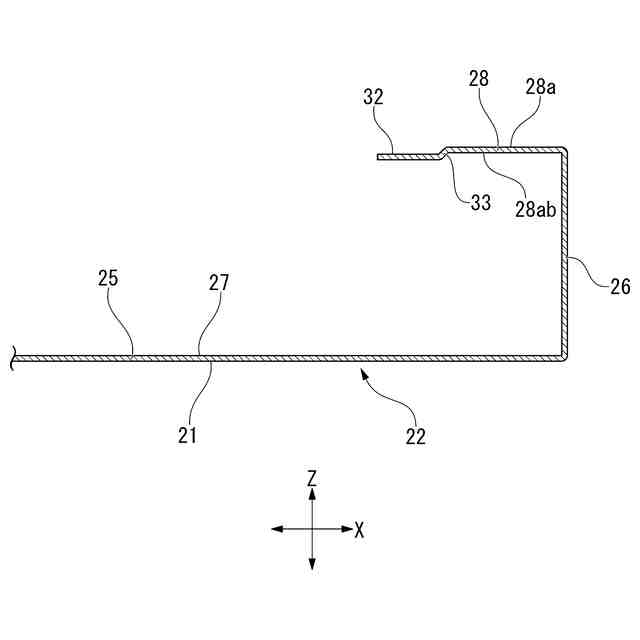

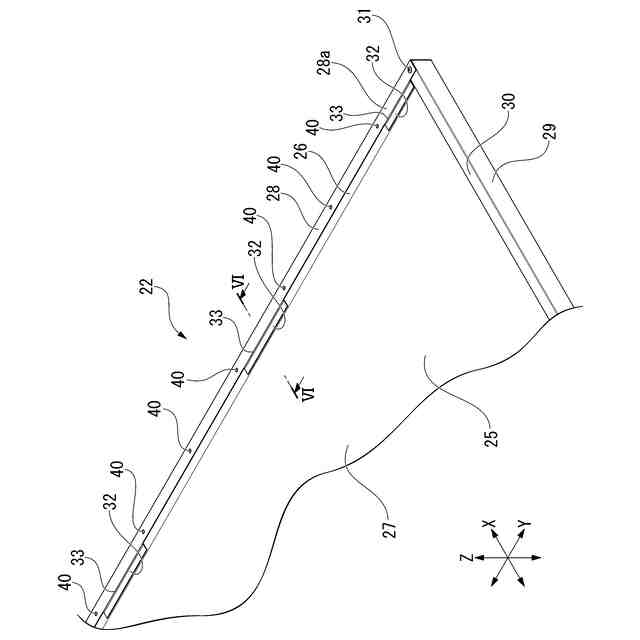

前記基材パネルは、
一面が前記化粧面になる平板状の主パネル壁と、
前記主パネル壁の一の側縁部から前記化粧面が向く側と逆側に延出する第１側縁壁と、
前記第１側縁壁の延出端から前記主パネル壁の前記化粧面の背面と対向するように延びる第１フランジ壁と、を有し、

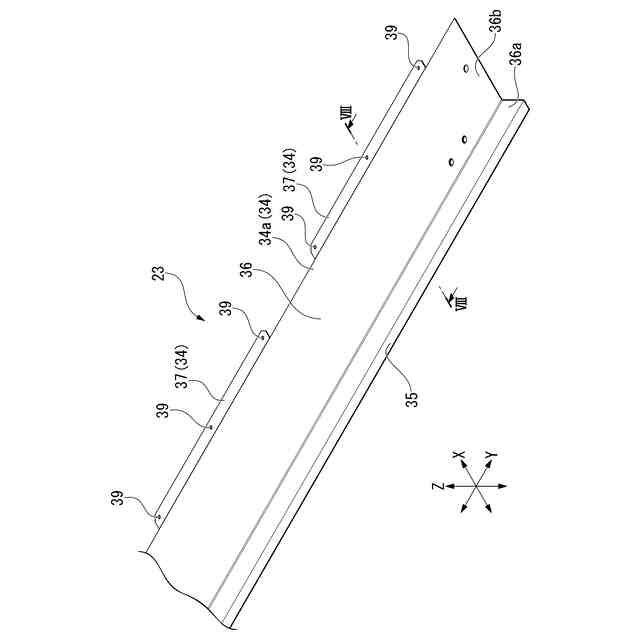

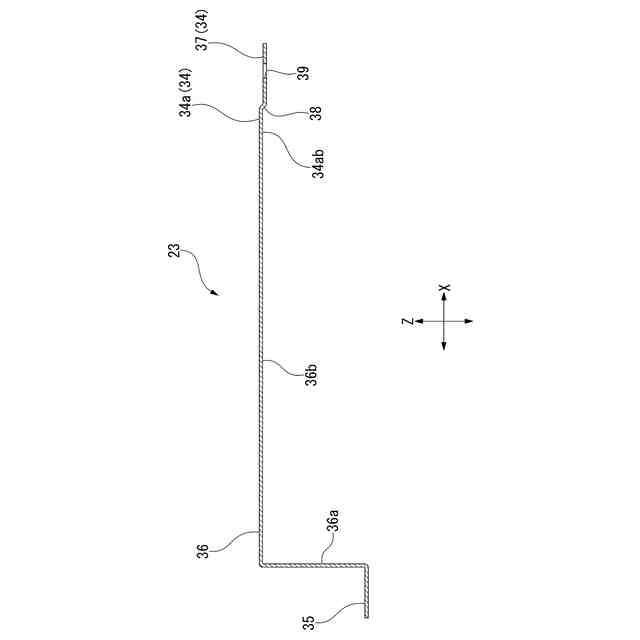

前記補強パネルは、
前記第１フランジ壁と結合される第１接続部と、
前記主パネル壁の前記化粧面の背面に結合される第２接続部と、
前記第１接続部と前記第２接続部を繋ぐ中間壁と、を有し、
前記第２接続部と前記主パネル壁の前記化粧面の背面とは接着部材によって接合され、
前記第１フランジ壁と前記第１接続部は、前記第１フランジ壁と前記第１接続部の少なくとも一方を板厚方向に貫通する固定部材によって固定されていることを特徴とするパネル構造体。
続きを表示（約 820 文字）【請求項２】
前記基材パネルと前記補強パネルは閉断面を形成していることを特徴とする請求項１に記載のパネル構造体。
【請求項３】
前記補強パネルは、前記主パネル壁の前記一の側縁部に沿って延在していることを特徴とする請求項２に記載のパネル構造体。
【請求項４】
前記主パネル壁は、前記化粧面に直交する方向から見た正面視が多角形状であり、
前記主パネル壁の前記一の側縁部に隣接する別の側縁部には、前記化粧面が面する側と逆側に延出する第２側縁壁が設けられ、
前記第２側縁壁の延出端には、前記主パネル壁の前記化粧面の背面と対向するように延びる第２フランジ壁が設けられ、
前記第１フランジ壁と第２フランジ壁は、相互に重ねられて固定されていることを特徴とする請求項１に記載のパネル構造体。
【請求項５】
前記第１フランジ壁と前記第１接続部は、端縁同士が相互に向かい合わされる向かい合わせ部を夫々有し、
前記第１フランジ壁の前記向かい合わせ部には、当該向かい合わせ部から突出する複数の第１突出片が突設され、
前記第１接続部の前記向かい合わせ部のうちの前記第１突出片と重ならない位置には、当該向かい合わせ部から突出する複数の第２突出片が設けられ、
前記第１突出片は、前記第１接続部の前記向かい合わせ部の裏面に回り込んで当該裏面を支持する第１支持部を構成し、
前記第２突出片は、前記第１フランジ壁の前記向かい合わせ部の裏面に回り込んで当該裏面を支持する第２支持部を構成していることを特徴とする請求項１に記載のパネル構造体。
【請求項６】
前記接着部材は、両面テープであることを特徴とする請求項１に記載のパネル構造体。
【請求項７】
前記固定部材は、リベットであることを特徴とする請求項１に記載のパネル構造体。

発明の詳細な説明【技術分野】
【０００１】

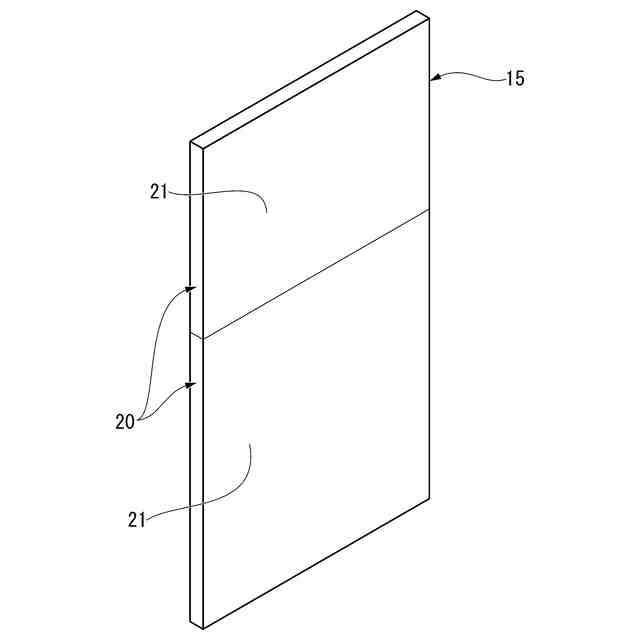

本発明は、什器や什器の一部として用いられるパネル構造体に関するものである。
続きを表示（約 1,500 文字）【背景技術】
【０００２】

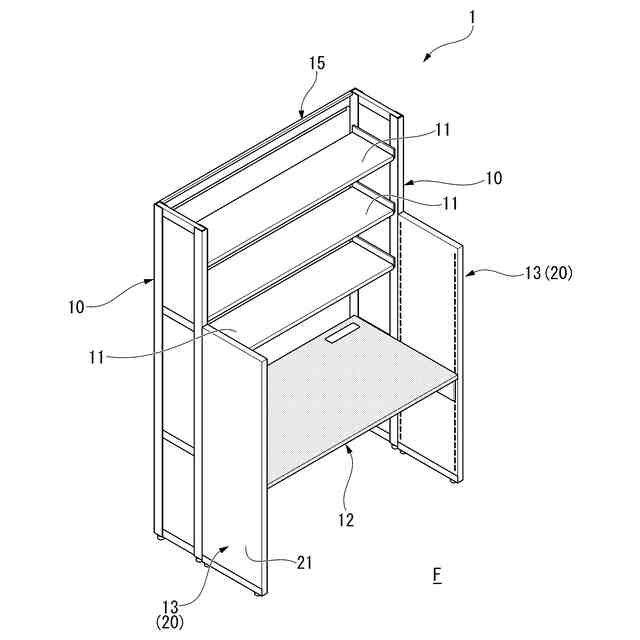

オフィスや公共施設等で用いられるパーティションやデスク装置、収納棚等の什器には、化粧面を有するパネル構造体が多く採用されている（例えば、特許文献１参照）。
【０００３】
この種のパネル構造体の多くは、化粧面を有する基材パネルの背面や周縁部に別体の補強パネルが取り付けられ、補強パネルと基材パネルとによって強度の高い閉断面構造が形成されている。基材パネルと補強パネルは、金属製の板材によって形成され、両パネルの接触部間が溶接等によって接合されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－１９３４３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかし、上述した従来のパネル構造体は、補強パネルと基材パネルを強固に固定できる反面、パネル同士を接合するために溶接を用いることから、化粧面側に溶接痕が出てしまう場合がある。このため、化粧面の表面に平滑化処理や塗装を施したり、布張り等によって表面を隠したりする場合がある。この場合、パネル構造体の製造が煩雑になる。
また、パネル構造体を構成する基材パネルや補強パネルの素材として、溶接に不向きなものがあり、そのような素材を用いる場合には、補強パネルと基材パネルを強固に固定することが難しい。
【０００６】
そこで本発明は、溶接を用いずに、補強パネルと基材パネルを強固に固定することができるパネル構造体を提供しようとするものである。
【課題を解決するための手段】
【０００７】
本発明に係るパネル構造体は、上記課題を解決するために、以下の構成を採用した。
即ち、本発明に係るパネル構造体は、化粧面を有する基材パネルと、前記基材パネルの側縁部を補強する補強パネルと、を備え、前記基材パネルは、一面が前記化粧面になる平板状の主パネル壁と、前記主パネル壁の一の側縁部から前記化粧面が向く側と逆側に延出する第１側縁壁と、前記第１側縁壁の延出端から前記主パネル壁の前記化粧面の背面と対向するように延びる第１フランジ壁と、を有し、前記補強パネルは、前記第１フランジ壁と結合される第１接続部と、前記主パネル壁の前記化粧面の背面に結合される第２接続部と、前記第１接続部と前記第２接続部を繋ぐ中間壁と、を有し、前記第２接続部と前記主パネル壁の前記化粧面の背面とは接着部材によって接合され、前記第１フランジ壁と前記第１接続部は、前記第１フランジ壁と前記第１接続部の少なくとも一方を板厚方向に貫通する固定部材によって固定されていることを特徴とする。
【０００８】
このパネル構造体では、補強パネルの第２接続部が基材パネルの背面に接着部材によって接合される。
一方、補強パネルの第１接続部は、基材パネルの第１フランジ壁に対し、両者の少なくとも一方を板厚方向に貫通する固定部材によって固定される。このため、第１接続部と第１フランジ壁とは溶接を用いることなく強固に固定される。また、第１接続部と第１フランジ壁を固定する固定部材の一部は、第１フランジ壁や第１接続部の外側に突出することになるが、その突出部は基材パネルの化粧面の背面側に配置されているため、外部からは見えなくなる。
【０００９】
前記基材パネルと前記補強パネルは閉断面を形成することが望ましい。
【００１０】
この場合、補強パネルが基材パネルとともに閉断面を形成するため、パネル構造体の強度を効率良く高めることができる。
（【００１１】以降は省略されています）
