公開番号2025070689
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023181188
出願日2023-10-20
発明の名称天板昇降式什器
出願人株式会社オカムラ
代理人個人
主分類A47B 9/00 20060101AFI20250424BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】天板2のたわみ剛性を高めつつも、天板下の前方の空間を確保できる天板昇降式デスク1を提供する。

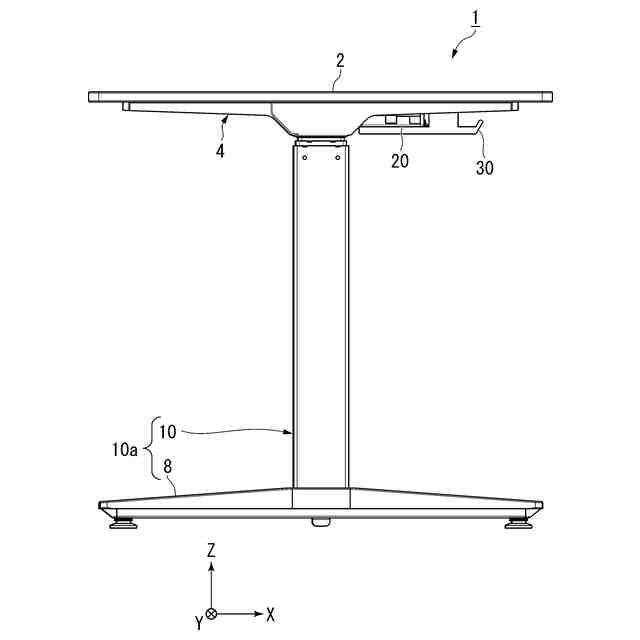

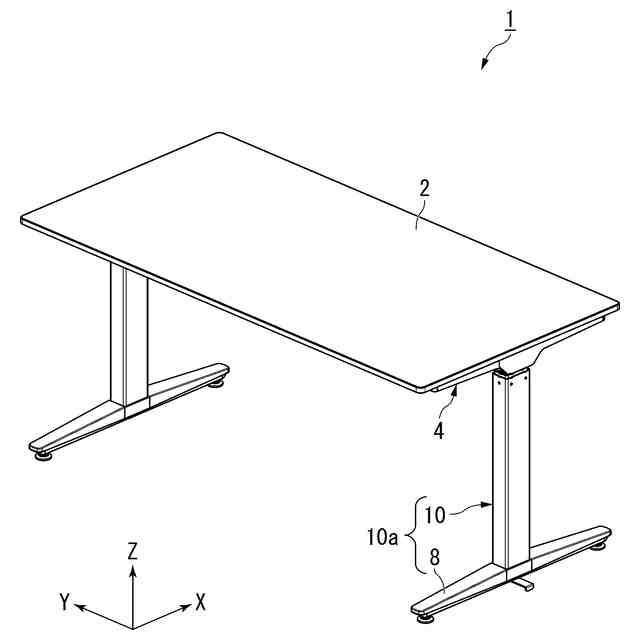

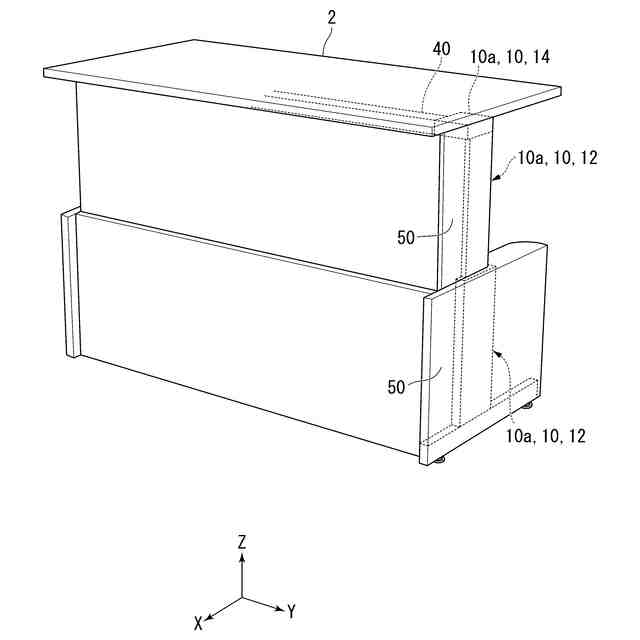

【解決手段】天板昇降式デスク1は、天板2と、一対の昇降脚10aと、連結部材40と、を有する。天板2は、作業面を有する。一対の昇降脚10aは、天板2の上下位置を変更可能に支持する。連結部材40は、一対の昇降脚10aを直接的または間接的に連結する。一対の昇降脚10aは、床面に接地する下部アームと、上下方向に伸縮する伸縮部を有する昇降機構10と、を有する。一対の昇降脚10aが有する昇降機構10は、天板2の前後方向の中央部に配置される。連結部材40は、天板2の前後方向において、一対の昇降脚10aが有する昇降機構10の前端を繋げた仮想線Lよりも後方に配置される。

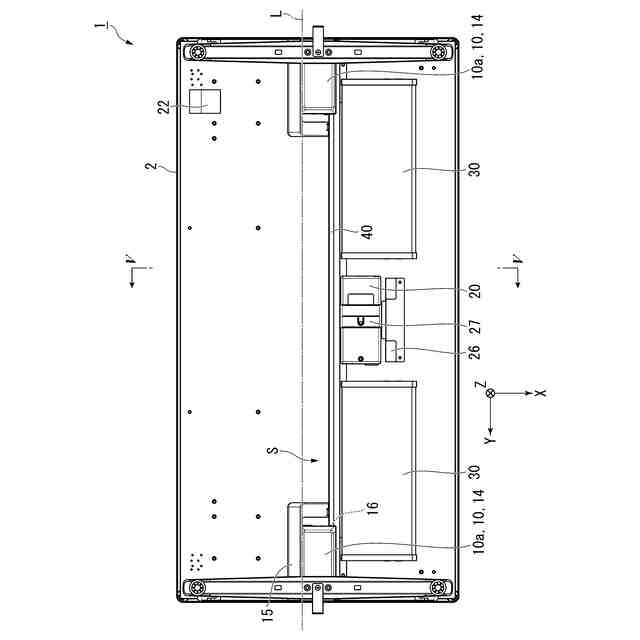

【選択図】図3
特許請求の範囲【請求項1】
作業面を有する天板と、
前記天板の上下位置を変更可能に支持する一対の昇降脚と、
前記一対の昇降脚を直接的または間接的に連結する連結部材と、を有する天板昇降式什器において、
前記一対の昇降脚は、床面に接地する接地部と、上下方向に伸縮する伸縮部を有する昇降機構と、を有し、
前記一対の昇降脚が有する前記昇降機構は、前記天板の前後方向の中央部に配置され、
前記連結部材は、前記天板の前後方向において、前記一対の昇降脚が有する前記昇降機構の前端を繋げた仮想線よりも後方に配置される、
天板昇降式什器。
続きを表示(約 790 文字)【請求項2】
前記一対の昇降脚の昇降動作を制御する制御ユニットが、前記天板の前後方向において前記連結部材の後方に設けられる、
請求項1記載の天板昇降式什器。
【請求項3】
物品を収容可能なトレイが、前記天板の前後方向において前記連結部材の後方に設けられる、
請求項1または2に記載の天板昇降式什器。
【請求項4】

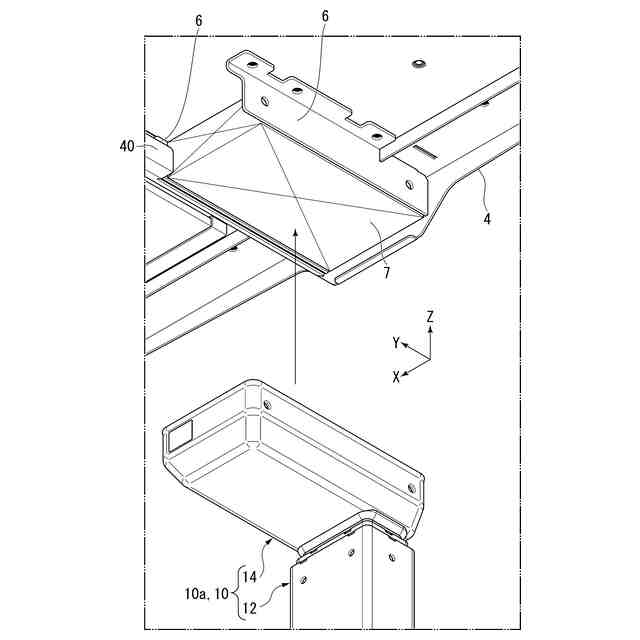

前記昇降機構は、前記伸縮部の上方に配置されて前記伸縮部を上下方向に伸縮させる駆動ユニットを有し、
前記駆動ユニットは、前記天板の左右方向の内側方に配線差込口を有し、

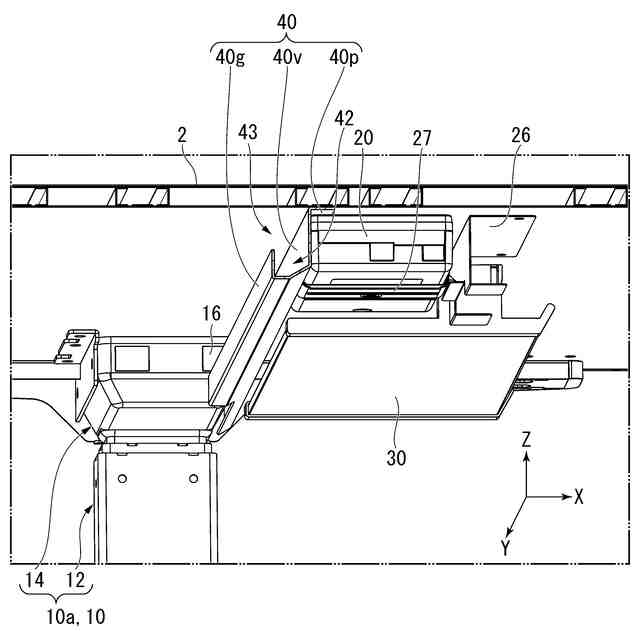

前記連結部材は、前記一対の昇降脚の前記駆動ユニットを連結し、
前記天板の左右方向における前記一対の昇降脚の前記駆動ユニットの内側であって、前記天板の前後方向における前記連結部材の前方に、前方および下方に開放された開放空間を有し、
前記配線差込口は、前記開放空間に連通している、
請求項1または2に記載の天板昇降式什器。
【請求項5】

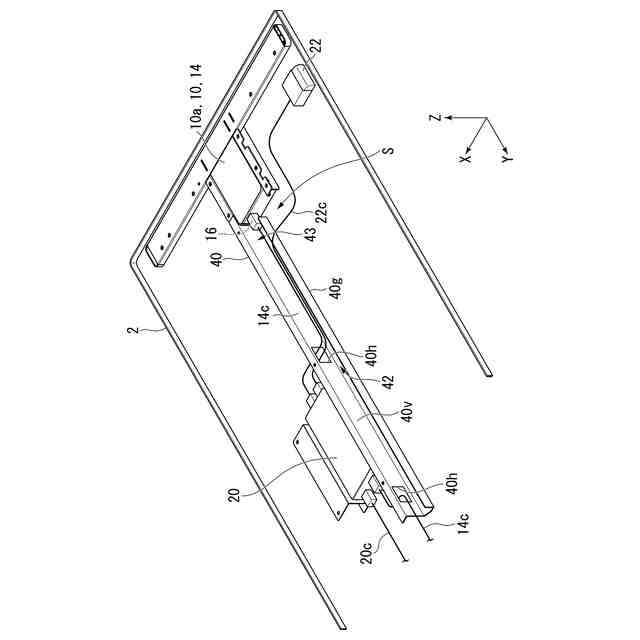

前記連結部材は、内部に配線を挿通可能な配線挿通空間を有し、
前記配線差込口は、前記配線挿通空間に連通している、
請求項4に記載の天板昇降式什器。
【請求項6】

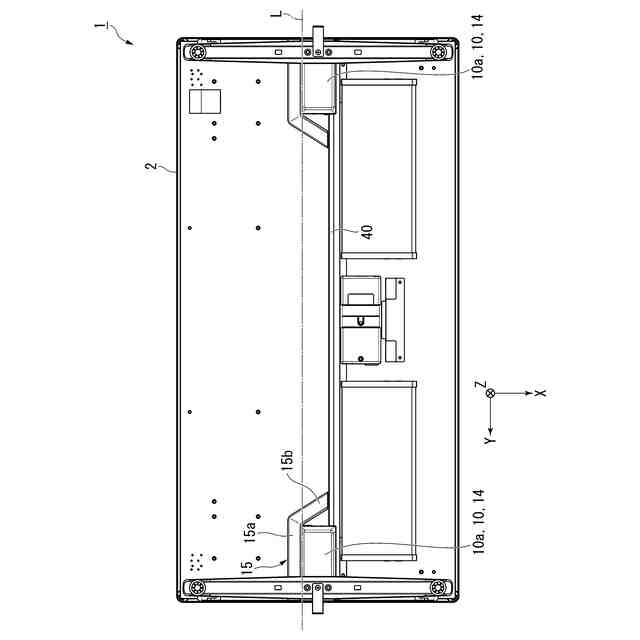

前記駆動ユニットの配線差込口を隠蔽する着脱可能なユニットカバーを有する、
請求項4に記載の天板昇降式什器。
【請求項7】
前記ユニットカバーは、前記天板の前後方向における前記駆動ユニットの前方を覆う前方部分と、前記天板の左右方向における前記駆動ユニットの内側を覆う内側部分と、を有し、
前記内側部分は、前記天板の前後方向における後方にかけて、前記天板の左右方向における内側に傾斜する、
請求項6に記載の天板昇降式什器。

発明の詳細な説明【技術分野】
【0001】
本発明は、天板昇降式什器に関するものである。
続きを表示(約 2,000 文字)【背景技術】
【0002】
従来、オフィスや公共施設などでは、各種作業を行うことのできる天板を備えたデスクやテーブルなどの、天板付き什器が用いられている。天板付き什器において、使用者の姿勢や体格、性別、好みなどによって、作業のしやすい天板の高さは個々に異なっている。天板の高さが一定である什器ではこのような実情に対応できないため、天板の高さを上下方向に変更可能な天板昇降式什器が広く用いられている。天板の高さを上下方向に変更するための手法としては、ガススプリングを用いることや、ギアを用いることなどが提案されている。しかしながら、これらの手法では、力の弱い使用者では操作し難い場合があるという問題を有していた。こうした問題に鑑み、昇降手段の操作性を良好にするために、天板の高さを自動的に上下変更できる電動式駆動ユニットを用いた天板昇降式什器が多く採用されている。この手法によれば、使用者が簡易な操作で天板の高さを変更することができる。
【0003】
こうした天板昇降式什器は一般的に、左右方向の端部に配置された一対の昇降脚と、一対の昇降脚を連結する連結部材により、天板を支持している。連結部材は、天板の上下昇降動作を繰り返す中で、座位姿勢の使用者の膝や、立位姿勢で使用する際に天板下に収容される椅子等にぶつからないように、天板の前後方向の後ろ寄りに配置されることが好ましい。これに伴い、連結部材により連結される一対の昇降脚も天板の前後方向の後ろ寄りに配置されることが一般的である。
【先行技術文献】
【特許文献】
【0004】
特許第6627140号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
しかしながら、天板の後ろ寄りに配置された昇降脚では、天板を支持する上で片持ち構造になり、天板のたわみ剛性の面で改善の余地がある。
一方で、天板をバランスよく支持するために、天板の前後中央に脚を配置すれば、それに伴って連結部材が前方に配置される。そのため、連結部材が、前述の座位姿勢の使用者の膝や、立位姿勢で使用する際に天板下に収容される椅子等にぶつかり、天板下の前方の空間を確保できない。という問題を有していた。
【0006】
本発明は、天板のたわみ剛性を高めつつも、天板下の前方の空間を確保できる天板昇降式什器を提供することを目的とする。
【課題を解決するための手段】
【0007】
上記課題を解決するために、この発明は以下の手段を提案している。
本発明の態様1の天板昇降式什器は、天板と、一対の昇降脚と、連結部材と、を有する。天板は、作業面を有する。一対の昇降脚は、天板の上下位置を変更可能に支持する。連結部材は、一対の昇降脚を直接的または間接的に連結する。一対の昇降脚は、床面に接地する接地部と、上下方向に伸縮する伸縮部を有する昇降機構と、を有する。一対の昇降脚が有する昇降機構は、天板の前後方向の中央部に配置される。連結部材は、天板の前後方向において、一対の昇降脚が有する昇降機構の前端を繋げた仮想線Lよりも後方に配置される。
【0008】
一対の昇降脚が有する昇降機構が、天板の前後方向の中央部に配置される。これにより、天板の前端から昇降機構までの距離が短くなり、天板のたわみ剛性が大きくなる。また、連結部材は、一対の昇降脚が有する昇降機構の前端を繋げた仮想線Lよりも後方に配置される。これにより、天板の前端から連結部材までの距離が長くなる。そのため、天板を下降させた場合でも、連結部材が、使用者の下肢や天板の下方に収容された椅子に干渉しにくい。したがって、天板のたわみ剛性を高めつつも、天板下の前方の空間を確保することができる。
【0009】
本発明の態様2では、態様1に記載の天板昇降式什器において、一対の昇降脚の昇降動作を制御する制御ユニットが、天板の前後方向において連結部材の後方に設けられる。
これにより、天板の前端から制御ユニットまでの距離が長くなる。そのため、天板を下降させた場合でも、制御ユニットが、使用者の下肢や天板の下方に収容された椅子に干渉しにくい。したがって、天板のたわみ剛性を高めつつも、天板下の前方の空間を確保することができる。
【0010】
本発明の態様3では、態様1または2に記載の天板昇降式什器において、物品を収容可能なトレイが、天板の前後方向において連結部材の後方に設けられる。
これにより、天板の前端からトレイまでの前後方向の距離が長くなる。そのため、天板下の前方の空間を確保することができ、天板を下降させた場合でも、トレイが、使用者の下肢や天板の下方に収容された椅子に干渉しにくい。
(【0011】以降は省略されています)
