公開番号
2025070684
公報種別
公開特許公報(A)
公開日
2025-05-02
出願番号
2023181181
出願日
2023-10-20
発明の名称
天板昇降式什器
出願人
株式会社オカムラ
代理人
個人
主分類
A47B
9/00 20060101AFI20250424BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約
【課題】物品載置トレイが損傷することを抑制できる構造を有する天板昇降式什器を提供する。
【解決手段】天板昇降式什器の一つの態様は、天板と、天板を昇降可能に支持する支持体と、天板の下方に位置する物品載置トレイと、を備え、物品載置トレイは、天板の下方に隙間を空けて対向するトレイ本体部と、トレイ本体部から上方に突出し、天板に取り付けられた取付部と、を有し、取付部は、天板に設けられた被係合部に上方から係合する係合部を有する。
【選択図】図9
特許請求の範囲
【請求項1】

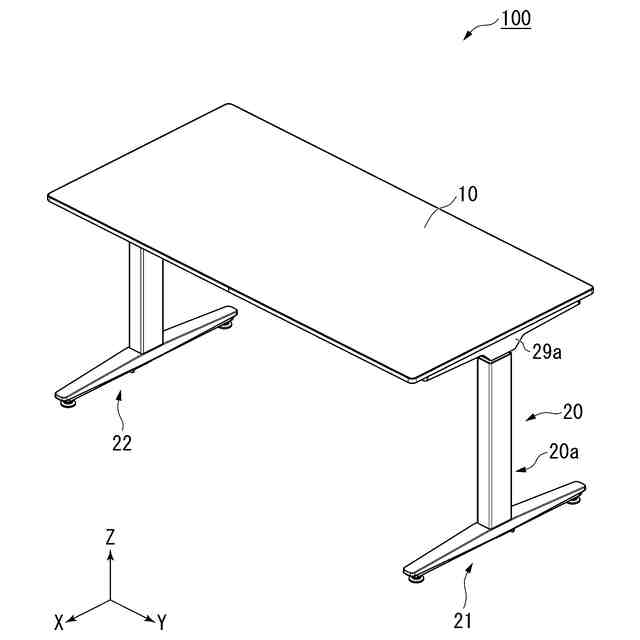

天板と、

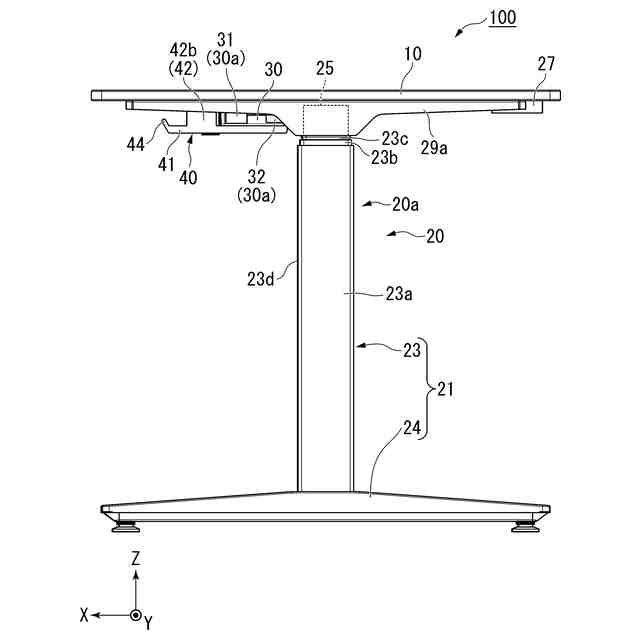

前記天板を昇降可能に支持する支持体と、

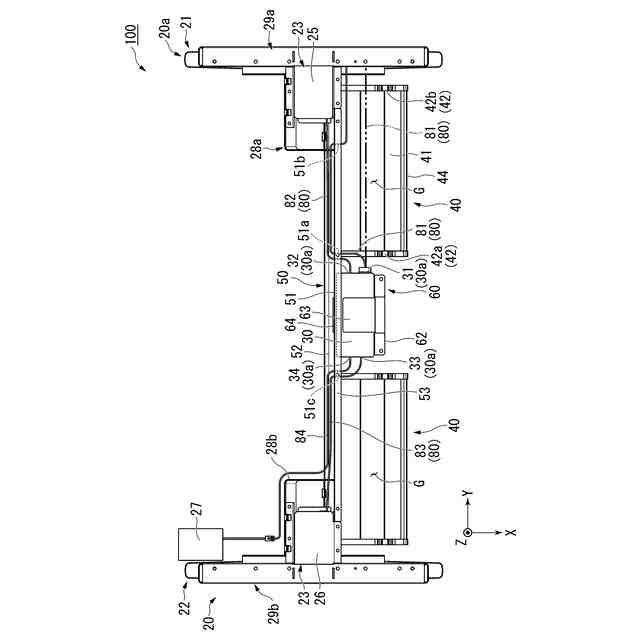

前記天板の下方に位置する物品載置トレイと、
を備え、

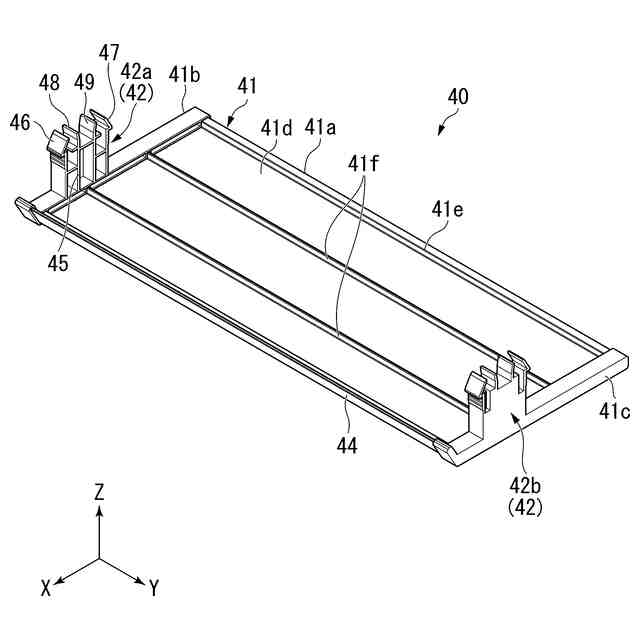

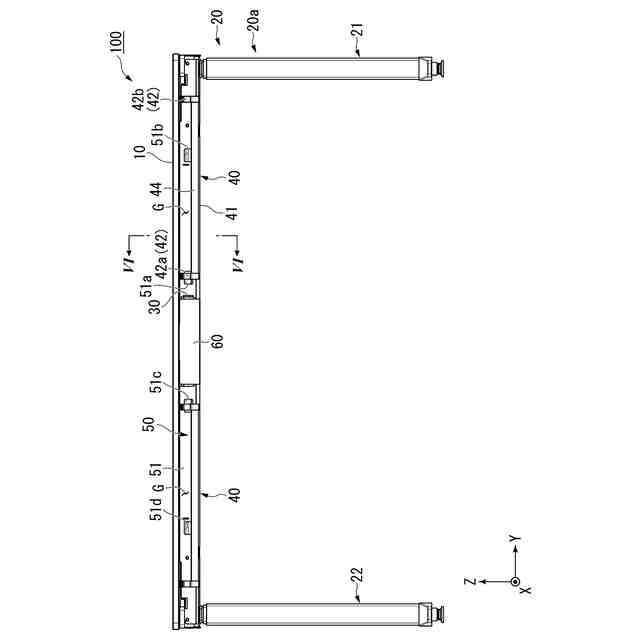

前記物品載置トレイは、
前記天板の下方に隙間を空けて対向するトレイ本体部と、

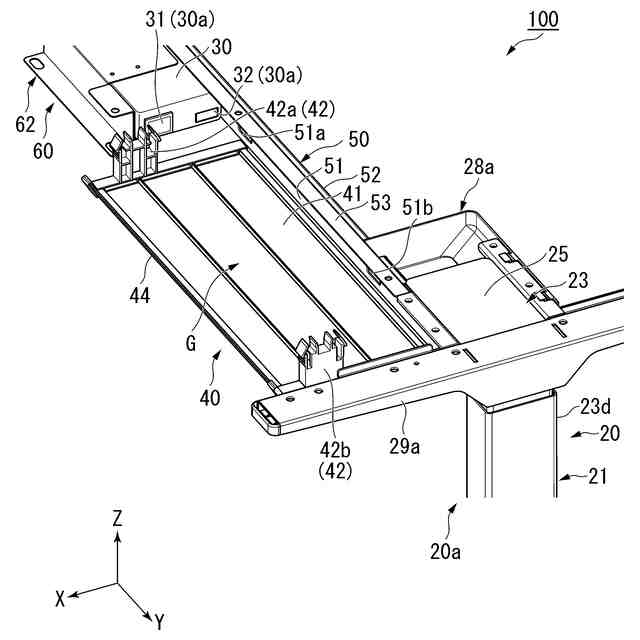

前記トレイ本体部から上方に突出し、前記天板に取り付けられた取付部と、
を有し、
前記取付部は、前記天板に設けられた被係合部に上方から係合する係合部を有する、天板昇降式什器。
続きを表示(約 990 文字)
【請求項2】
前記取付部は、スナップフィット構造によって前記天板に取り付けられている、請求項1に記載の天板昇降式什器。
【請求項3】
前記天板には、中空部が設けられ、
前記天板の下面には、前記中空部内に繋がる穴部が形成され、
前記取付部は、前記穴部に通された弾性爪部を有し、
前記弾性爪部は、
上下方向に延び、上下方向と交差する第1方向に弾性変形可能な延伸部と、
前記延伸部から前記第1方向に突出する爪本体部と、
を有し、
前記爪本体部は、前記係合部であり、前記中空部の内部において、前記穴部の周縁部に設けられた前記被係合部に上方から係合する、請求項2に記載の天板昇降式什器。
【請求項4】
前記延伸部は、前記穴部よりも下方に位置する指掛け部を有する、請求項3に記載の天板昇降式什器。
【請求項5】
前記弾性爪部は、前記第1方向に間隔を空けて一対設けられている、請求項3に記載の天板昇降式什器。
【請求項6】
前記穴部は、前記第1方向に間隔を空けて一対設けられ、
前記一対の弾性爪部は、前記一対の穴部にそれぞれ通され、
前記取付部は、上方に突出する一対の凸壁部を有し、
前記一対の凸壁部は、前記一対の弾性爪部同士の前記第1方向の間に位置し、かつ、前記一対の穴部にそれぞれ通されている、請求項3に記載の天板昇降式什器。
【請求項7】
前記取付部は、上下方向と交差する第2方向に間隔を空けて一対設けられている、請求項1に記載の天板昇降式什器。
【請求項8】
前記取付部は、前記トレイ本体部のうち、上下方向と交差する交差方向における両端部から前記交差方向に離れた中間部に設けられている、請求項1に記載の天板昇降式什器。
【請求項9】

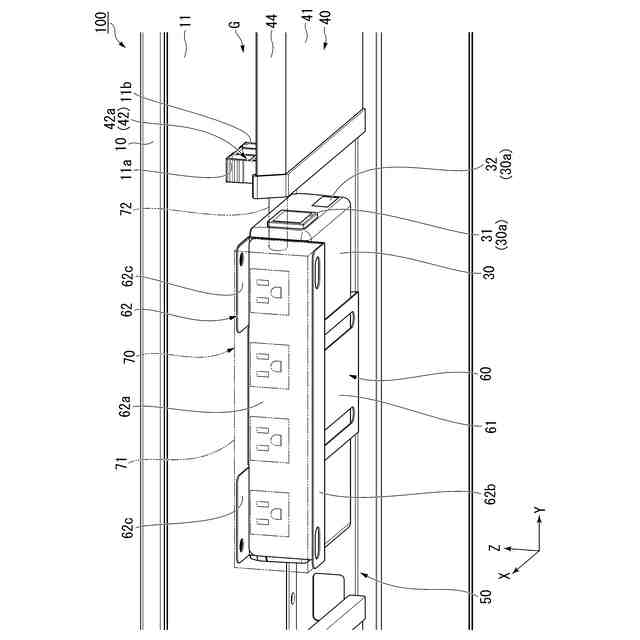

前記天板と前記トレイ本体部との隙間を一方側から覆う遮蔽壁部を有する遮蔽部材を備え、
前記遮蔽部材の下側の端部は、前記物品載置トレイの下側の端部よりも下方に位置する、請求項1に記載の天板昇降式什器。
【請求項10】
前記物品載置トレイは、樹脂製である、請求項1に記載の天板昇降式什器。
(【請求項11】以降は省略されています)
発明の詳細な説明
【技術分野】
【0001】
本発明は、天板昇降式什器に関する。
続きを表示(約 2,000 文字)
【背景技術】
【0002】
オフィスや公共施設等の執務空間においては、執務者に作業エリアを提供するためにデスクが配設されているのが一般的である。このようなデスクにおいて、作業のし易い天板高さは、執務者の体格や性別、嗜好等によって個々によって大きく異なる。しかし、天板高さが一定である一般的なデスクでは前記の実状に対応できないため、従来、天板高さを上下に変更可能とした天板昇降式デスク(天板昇降式什器)が提供されている(例えば、特許文献1参照)。
【先行技術文献】
【特許文献】
【0003】
特許第6627140号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
上記のような天板昇降式デスクにおいては、天板の下面に、物品載置トレイがボルトなどの固定部材によって強固に固定される場合がある。この場合、天板の下降時において、物品載置トレイが天板の下方に配置された他の物品に衝突すると、天板との固定部分が破損するなど、物品載置トレイが損傷しやすい問題があった。
【0005】
本発明は、上記事情に鑑みて、物品載置トレイが損傷することを抑制できる構造を有する天板昇降式什器を提供することを目的の一つとする。
【課題を解決するための手段】
【0006】
上記課題を解決するために、本発明は以下の態様を採用した。
(1) 本発明の天板昇降式什器の一つの態様は、天板と、前記天板を昇降可能に支持する支持体と、前記天板の下方に位置する物品載置トレイと、を備え、前記物品載置トレイは、前記天板の下方に隙間を空けて対向するトレイ本体部と、前記トレイ本体部から上方に突出し、前記天板に取り付けられた取付部と、を有し、前記取付部は、前記天板に設けられた被係合部に上方から係合する係合部を有する。
【0007】
本発明の天板昇降式什器の一つの態様によれば、取付部をねじ部材で固定することなく、物品載置トレイを天板に取り付けることができる。これにより、取付部がボルトなどのねじ部材で天板に強固に固定される場合に比べて、物品載置トレイと天板との接続部分に柔軟性を持たせることができる。したがって、天板が下降する際に、天板の下方に配置された他の物品に物品載置トレイが衝突した場合であっても、天板に対する物品載置トレイの相対位置が変化して、物品載置トレイに加えられた力を逃がしやすい。特に、係合部が被係合部に上方から係合されるため、物品載置トレイが他の物品に衝突して上向きの力を受けても、係合部が被係合部に対して上方に相対移動して力を逃がしやすくできる。したがって、天板の下降時に他の物品に物品載置トレイが衝突した場合であっても、物品載置トレイが損傷することを抑制できる。
【0008】
(2) 上記(1)の態様に係る天板昇降式什器において、前記取付部は、スナップフィット構造によって前記天板に取り付けられている構成としてもよい。
この態様によれば、取付部を容易かつ安定して天板に取り付けつつ、物品載置トレイと天板との接続部分に、より好適に柔軟性を持たせることができる。これにより、物品載置トレイが損傷することをより抑制できる。
【0009】

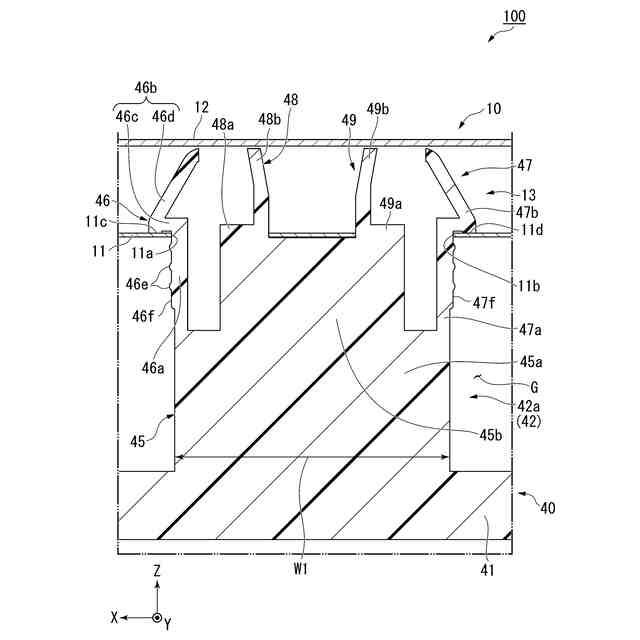

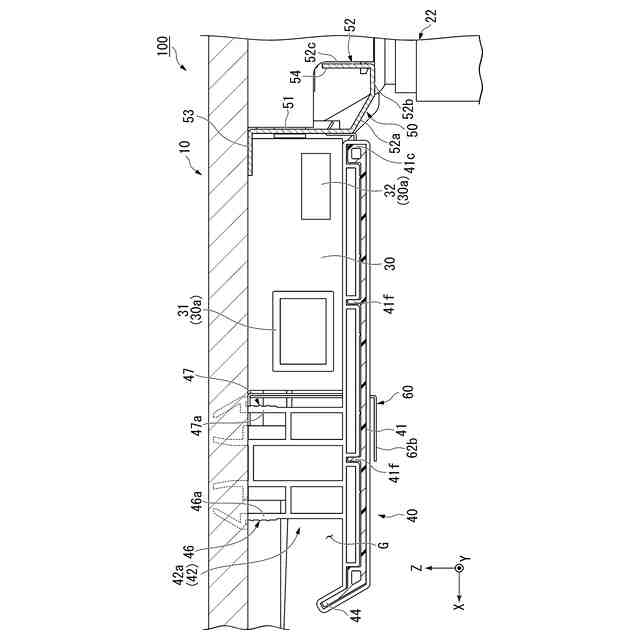

(3) 上記(2)の態様に係る天板昇降式什器において、前記天板には、中空部が設けられ、前記天板の下面には、前記中空部内に繋がる穴部が形成され、前記取付部は、前記穴部に通された弾性爪部を有し、前記弾性爪部は、上下方向に延び、上下方向と交差する第1方向に弾性変形可能な延伸部と、前記延伸部から前記第1方向に突出する爪本体部と、を有し、前記爪本体部は、前記係合部であり、前記中空部の内部において、前記穴部の周縁部に設けられた前記被係合部に上方から係合する構成としてもよい。
この態様によれば、取付部を天板に対してスナップフィット構造によって好適に取り付けることができる。
【0010】
(4) 上記(3)の態様に係る天板昇降式什器において、前記延伸部は、前記穴部よりも下方に位置する指掛け部を有する構成としてもよい。
この態様によれば、指掛け部に手指を掛けて力を加えることによって、天板に取り付けられた状態の取付部の延伸部を容易に第1方向に弾性変形させることができる。これにより、延伸部を第1方向に弾性変形させた状態で取付部を天板に対して下方に移動させることによって、スナップフィット構造によって天板に取り付けられた取付部を容易に取り外すことができる。したがって、物品載置トレイを天板に対して着脱することを容易にできる。
(【0011】以降は省略されています)
