発明の名称プッシュボトルおよびプッシュキット
出願人株式会社ダスキン
代理人個人,個人
主分類B65D 47/34 20060101AFI20250424BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】汎用のポンプを用いつつ、レバーを備えたプッシュボトルを提供する。
【解決手段】プッシュボトル1は、口部21を有する、容器2と、口部21を封止するキャップ31、上方に位置する第1位置P1と下方に位置する第2位置P2との間を移動可能な可動部33、可動部33を第2位置P2から第1位置P1へ向けて付勢する弾性部材36、可動部33を第2位置P2へ移動させるときに押圧される押圧部34、及び押圧部34の前側に位置しており、可動部33が第2位置P2に移動したとき容器2に貯留された流体が吐出されるノズル35を有する、ポンプ3と、キャップ31に固定されており、取っ手62を有する、ベース6と、左右方向に延びるヒンジ軸線を中心として回動可能にベース6に支持されており、押圧部34に対して上側から当接する当接部76を有する、レバーとを備える。
【選択図】図3
特許請求の範囲【請求項１】
口部を有する、容器と、
ポンプであって、
前記口部を封止するキャップ、
上方に位置する第１位置と下方に位置する第２位置との間を移動可能な可動部、
前記可動部を前記第２位置から前記第１位置へ向けて付勢する弾性部材、
前記可動部を前記第２位置へ移動させるときに押圧される押圧部、及び
前記押圧部の前側に位置しており、前記可動部が前記第２位置に移動したとき前記容器に貯留された流体が吐出されるノズル
を有する、ポンプと、
前記キャップに固定されており、取っ手を有する、ベースと、
左右方向に延びるヒンジ軸線を中心として回動可能に前記ベースに支持されており、前記押圧部に対して上側から当接する当接部を有する、レバーと
を備えた、プッシュボトル。
続きを表示（約 1,200 文字）【請求項２】
前記取っ手は、前記押圧部を中心として前記ノズルの吐出方向と異なる周方向位置に配置されると共に、下方に向かって傾斜して延びており、
前記取っ手と前記容器との隙間は、下方に向かって増大する、
請求項１に記載のプッシュボトル。
【請求項３】
前記ヒンジ軸線は、前記押圧部の前側に位置しており、
前記レバーは、下方に押し込み操作される操作片を前記当接部よりも後側に有している、
請求項１に記載のプッシュボトル。
【請求項４】
前記可動部が前記第２位置に位置するように前記押圧部を押圧したとき、前記操作片が前記取っ手の背面に沿う、
請求項３に記載のプッシュボトル。
【請求項５】
前記レバーは、前記ヒンジ軸線と前記操作片とを接続するレバー上壁を有し、
前記レバー上壁は、前記操作片が押し込み操作されていないとき、後方に向かって上方に傾斜している、
請求項４に記載のプッシュボトル。
【請求項６】
前記当接部は、前記レバー上壁から下方に突出しており前後方向に延びるリブである、
請求項５に記載のプッシュボトル。
【請求項７】
前記レバーは、前記レバー上壁の左右の両縁部から下方に延びる、左右一対のレバー縦壁を有しており、
前記ベースは、前記レバー縦壁に対して左右方向の位置をガイドする左右一対のガイド壁を有している、
請求項５に記載のプッシュボトル。
【請求項８】
前記ベースは、前側に前後方向に開口しており、前記ノズルが位置する、ベース開口を有しており、
前記ベース開口は、前記可動部の前記第１位置と前記第２位置との間の移動に伴う前記ノズルの上下方向への移動を妨げない大きさを有する、
請求項１に記載のプッシュボトル。
【請求項９】
前記レバー縦壁は、前記ヒンジ軸線に向かって左右方向の幅が狭くなるレバー段部を有しており、
前記ガイド壁は、前記ヒンジ軸線によって挿通されるヒンジ孔と、前記ヒンジ孔に向かって左右方向の幅が狭くなるベース段部を有しており、
前記可動部が前記第１位置に位置するとき、前記レバー段部は前記ベース段部に当接して、前記レバーの前側への回動が防止される、
請求項７に記載のプッシュボトル。
【請求項１０】
前記ポンプには、前記容器内の流体を吸い上げるための管状部材が取り付けられており、
前記管状部材は、上端部が前記ポンプに接続されると共に上下方向に延びる第１部分と、下端部が前記容器の底部と周壁部とで形成される底隅部に位置する第２部分と、前記第１部分の下端部と前記第２部分の上端部とを接続する接続部材と、を備え、
前記接続部材は、前記第２部分を上下方向に対して傾斜するように屈曲させている
請求項１に記載のプッシュボトル。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、プッシュボトルおよびプッシュキットに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、洗剤等の流体を収容する容器と、容器の口部に設けられたキャップに一体的に形成された取っ手と、キャップに一体的に形成されて容器内の流体を吸い上げるポンプと、キャップに設けられたヒンジ軸線周りに回動させることで流体を吐出させるレバーとを備えるプッシュボトル（ポンプディスペンサ）が開示されている。この種のプッシュボトルでは、レバーを片手で操作して流体が吐出されるようになっている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－０４７４２５号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１のプッシュボトルは、少なくとも、容器のキャップ、取っ手、ポンプ、およびレバーが一体的に形成される専用品を用意する必要があるため、特許文献１のプッシュボトルは、汎用のポンプを備えた容器には適用できない。
【０００５】
本発明は、汎用のポンプを用いつつ、レバーを備えたプッシュボトルを提供する。
【課題を解決するための手段】
【０００６】
本発明の一態様は、口部を有する、容器と、
ポンプであって、
前記口部を封止するキャップ、
上方に位置する第１位置と下方に位置する第２位置との間を移動可能な可動部、
前記可動部を前記第２位置から前記第１位置へ向けて付勢する弾性部材、
前記可動部を前記第２位置へ移動させるときに押圧される押圧部、及び、
前記押圧部の前側に位置しており、前記可動部が前記第２位置に移動したとき前記容器に貯留された流体が吐出されるノズルを有する、ポンプと、
前記キャップに固定されており、取っ手を有する、ベースと、
左右方向に延びるヒンジ軸線を中心として回動可能に前記ベースに支持されており、前記押圧部に対して上側から当接する当接部を有する、レバーと
を備えた、プッシュボトルを提供する。
【発明の効果】
【０００７】
本発明によれば、専用のプッシュボトルを準備することを要せず、汎用のポンプを備えた容器に対してベースとレバーとを取り付けることによって、汎用のポンプを用いつつ、レバーを備えたプッシュボトルを安価且つ容易に構成できる。
【図面の簡単な説明】
【０００８】

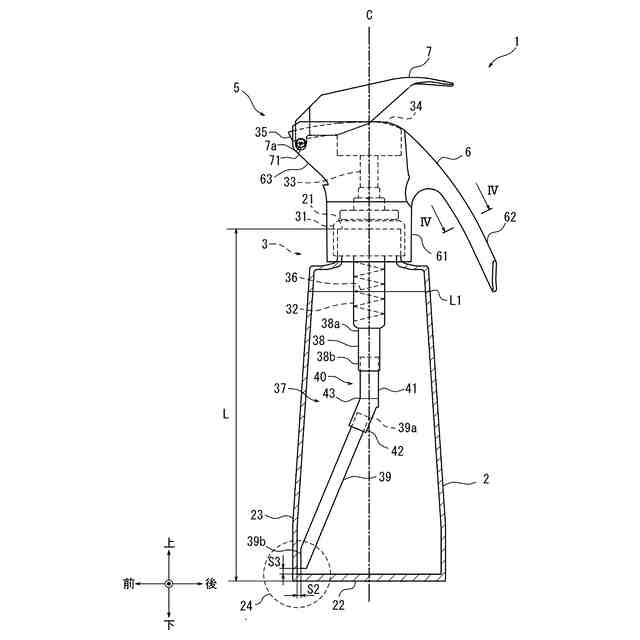

本発明の一実施形態に係るプッシュボトルの容器を断面表示にした側面図。

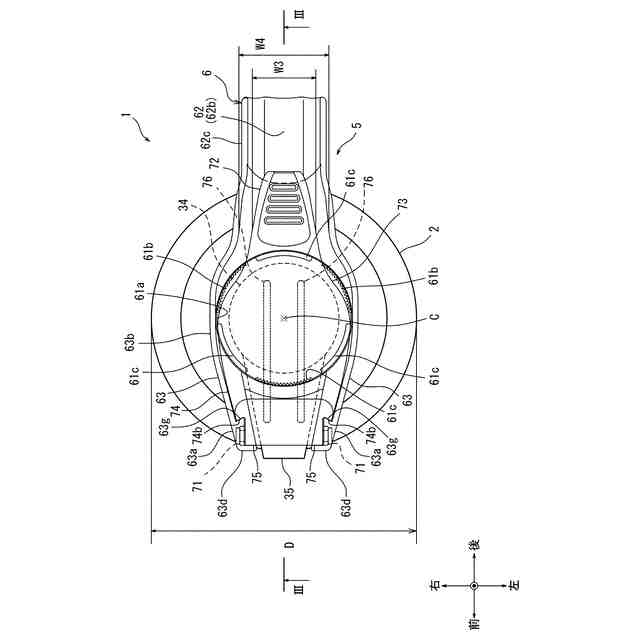

本発明の一実施形態に係るプッシュボトルの平面図。

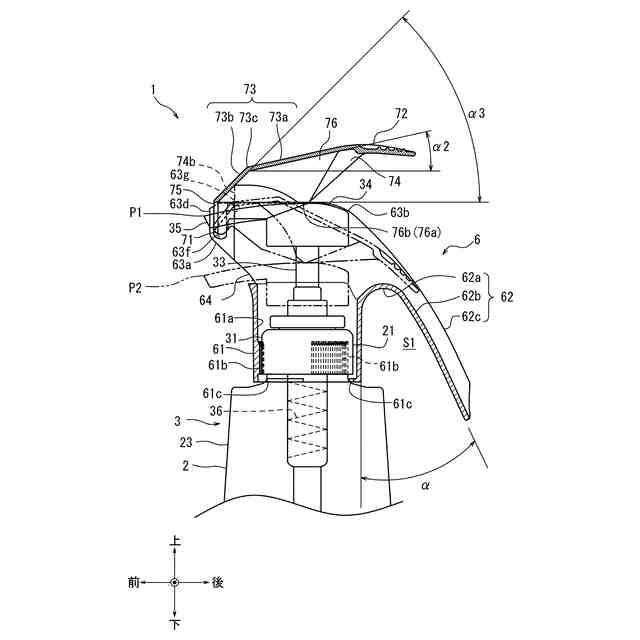

図２におけるＩＩＩ－ＩＩＩ線に沿った断面図。

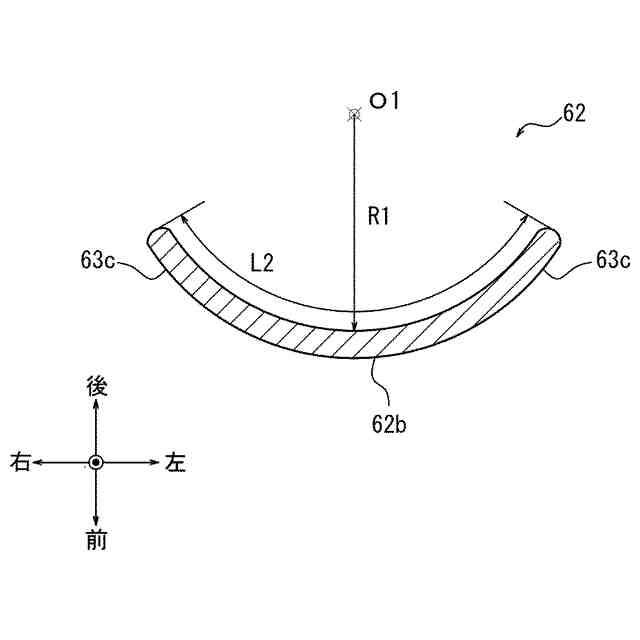

図１のＩＶ－ＩＶ線に沿った断面を模式的に示す模式図。

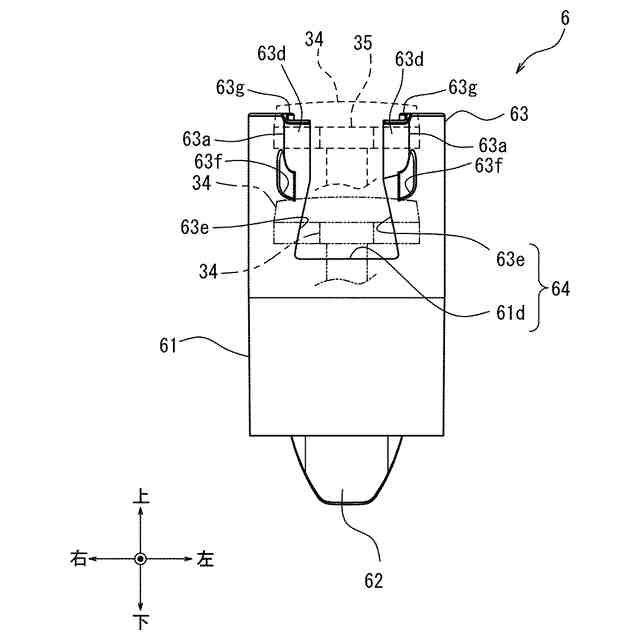

ベース単体の正面図。
レバー単体の斜視図。

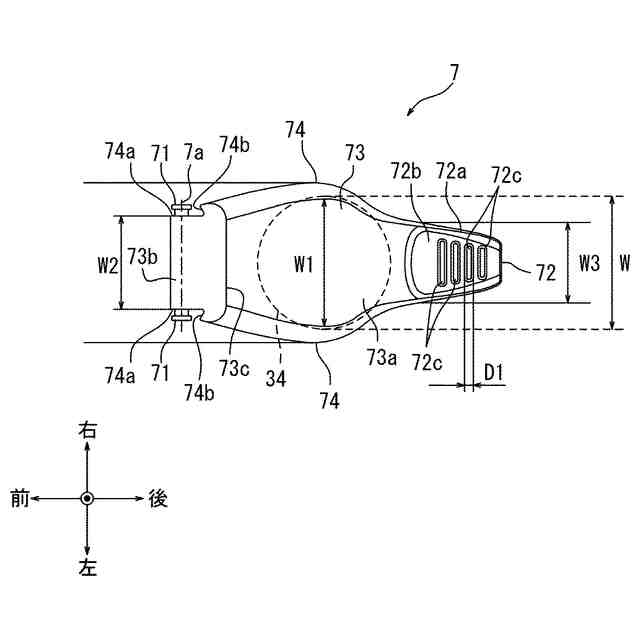

レバー単体の平面図。

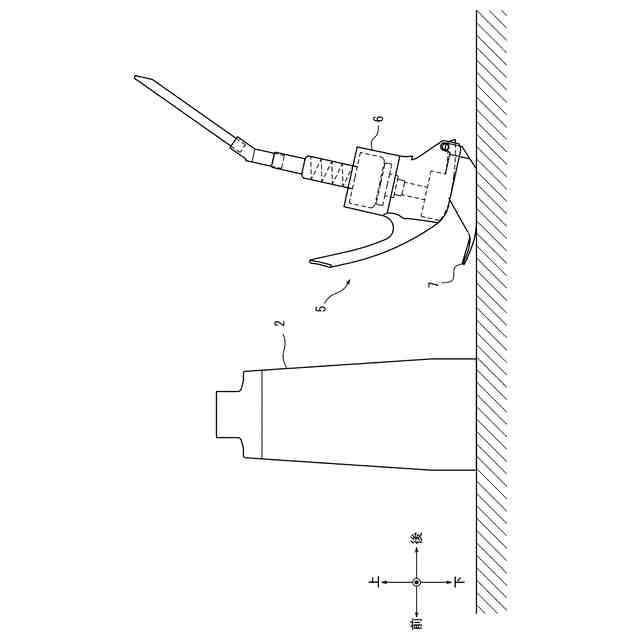

詰め替え時のプッシュボトルの側面図。
【発明を実施するための形態】
【０００９】
本発明の一実施形態に係るプッシュボトル１を図面に従って説明する。
【００１０】
図１に示すように、プッシュボトル１は、洗剤等の流体を収容する容器２と、容器２の口部２１を封止するキャップ３１と一体的に形成されて容器２内の流体を吸い上げるポンプ３と、キャップ３１に取付けられたプッシュキット５とを有する。容器２に収容される流体は、ポンプ３によって吸い上げて吐出させることが可能な流体であれば特に限定されないが、例えば、洗濯洗剤、柔軟剤、シャンプー液、液体石鹸、食器用洗剤等であってもよい。
