公開番号2025070331
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180567
出願日2023-10-19
発明の名称液体加熱装置および分析装置
出願人古野電気株式会社
代理人弁理士法人酒井国際特許事務所
主分類G01N 35/00 20060101AFI20250424BHJP(測定;試験)
要約【課題】液体を効率良く加熱することができる液体加熱装置および分析装置を提案すること。

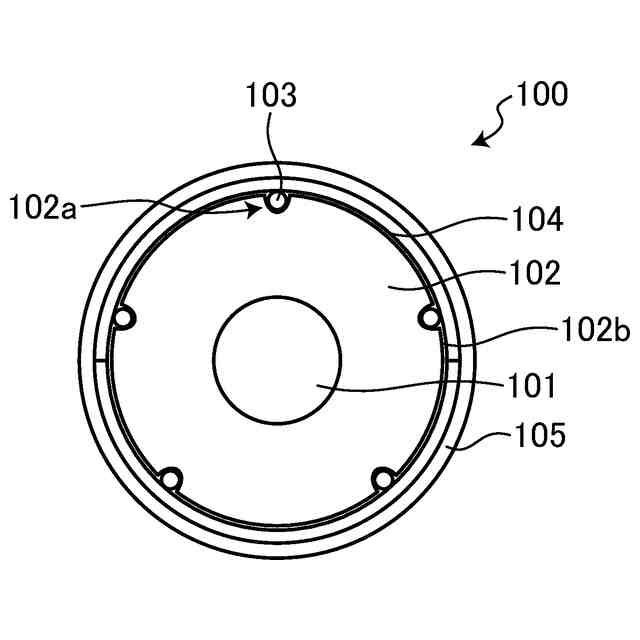

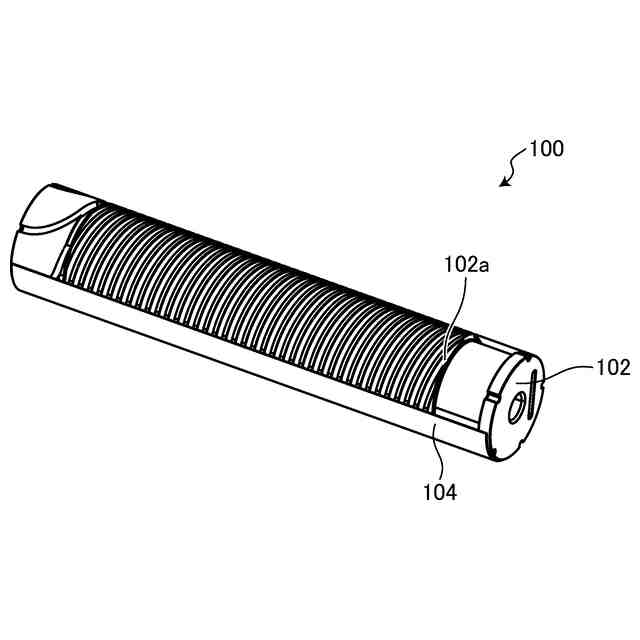

【解決手段】液体加熱装置は、ヒータと、本体部と、流路部材と、熱伝導部材と、カバー部材とを備える。本体部は、ヒータで加熱される本体部であって、外周面に対して軸方向に沿って延びる溝が形成される。流路部材は、溝に配置され、液体を流すチューブ状である。熱伝導部材は、外周面および流路部材を覆う金属部材からなる。カバー部材は、熱伝導部材を覆い、熱伝導部材よりも熱伝導度が低い弾性部材からなる。

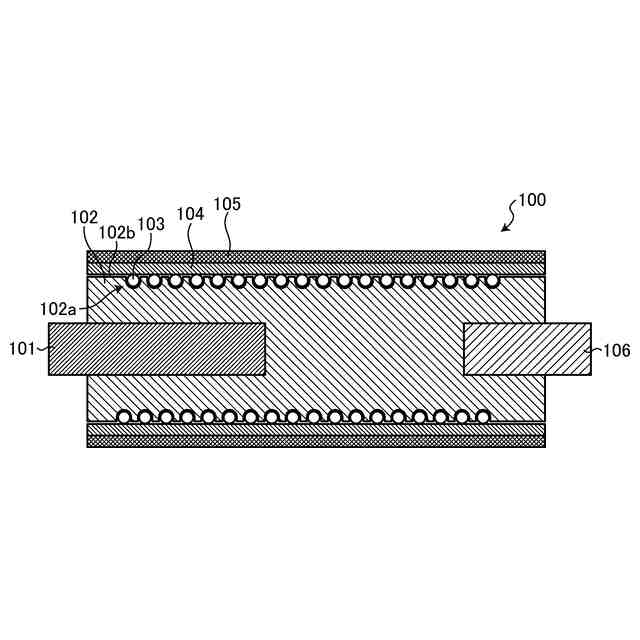

【選択図】図4
特許請求の範囲【請求項１】
ヒータで加熱される本体部であって、外周面に対して軸方向に沿って延びる溝が形成された本体部と、
前記溝に配置され、液体を流すチューブ状の流路部材と、
前記外周面および前記流路部材を覆う金属部材からなる熱伝導部材と、
前記熱伝導部材を覆い、前記熱伝導部材よりも熱伝導度が低い弾性部材からなるカバー部材と
を備える液体加熱装置。
続きを表示（約 690 文字）【請求項２】

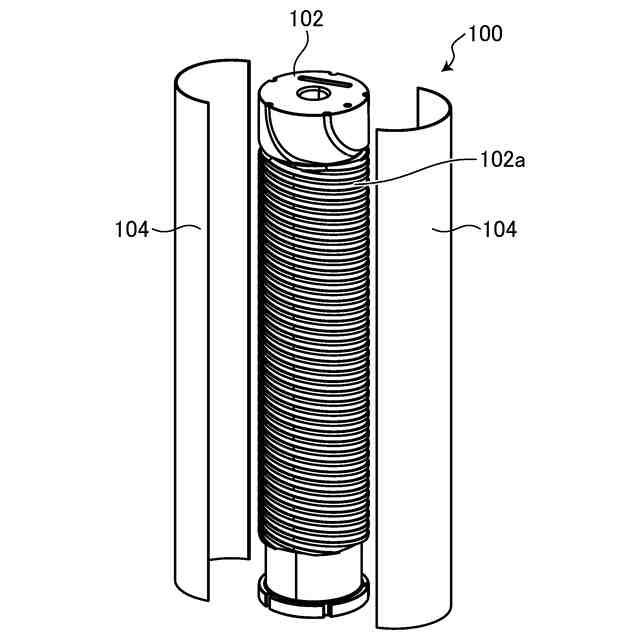

前記熱伝導部材は、
前記軸方向に沿って分割された分割部材である
請求項１に記載の液体加熱装置。
【請求項３】

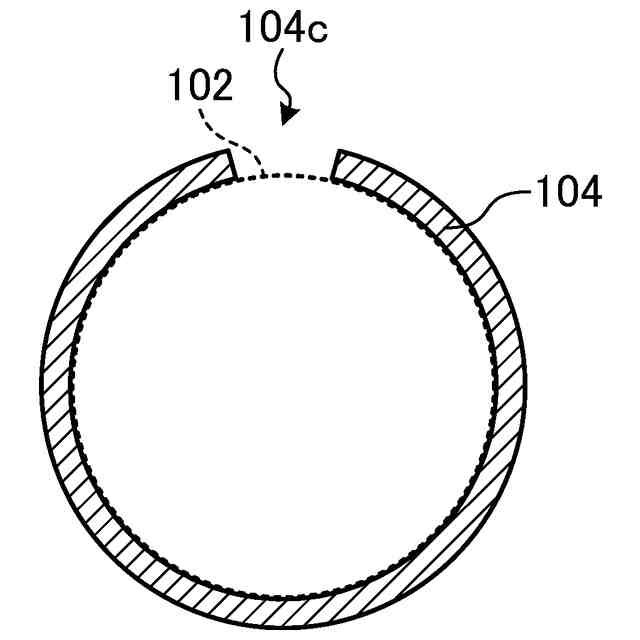

前記熱伝導部材は、
前記軸方向に沿うスリットが形成された部材である
請求項１に記載の液体加熱装置。
【請求項４】
前記熱伝導部材は、
前記流路部材を前記溝の底部へ押圧した状態で固定する
請求項１に記載の液体加熱装置。
【請求項５】
前記カバー部材は、
熱収縮部材であり、熱収縮した状態で前記熱伝導部材を固定する
請求項１に記載の液体加熱装置。
【請求項６】
前記熱伝導部材は、
前記カバー部材よりも熱容量が小さい
請求項１に記載の液体加熱装置。
【請求項７】
前記熱伝導部材は、
前記本体部よりも熱容量が小さい
請求項１に記載の液体加熱装置。
【請求項８】
前記熱伝導部材は、
少なくとも鉄部材を含む
請求項１に記載の液体加熱装置。
【請求項９】

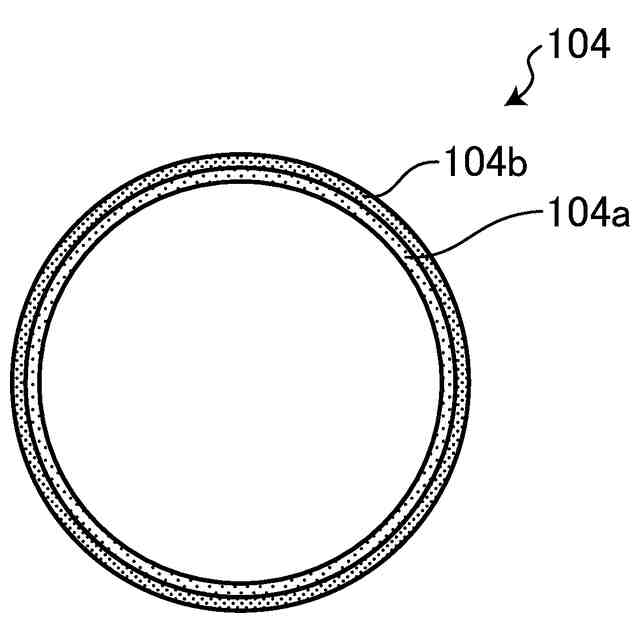

前記熱伝導部材は、
内周側に第１熱容量の第１金属部と、外周側に前記第１熱容量よりも大きい第２熱容量の第２金属部とで構成される
請求項１に記載の液体加熱装置。
【請求項１０】
前記熱伝導部材の温度が閾値以上となった場合に前記ヒータへの電力供給を遮断するヒューズをさらに備える
請求項１に記載の液体加熱装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、液体加熱装置および分析装置に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

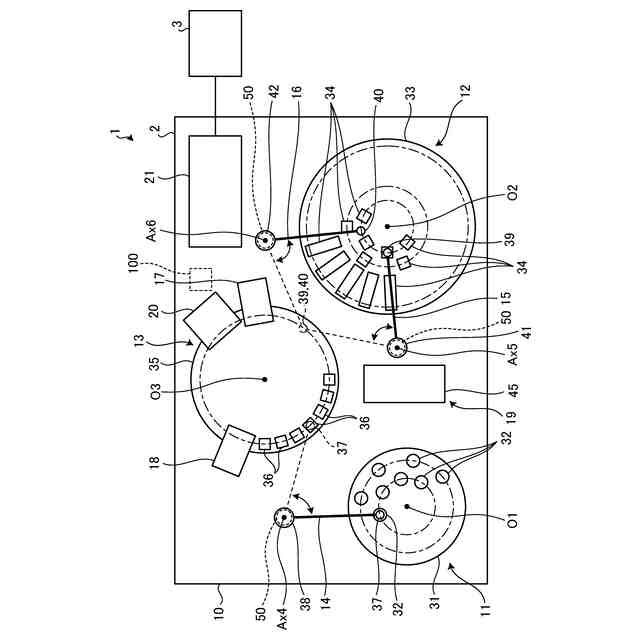

従来、体液や人体組織等の検体中に存在する特定成分の自動分析を行う例えば、生化学分析装置などの分析装置では、検体と試薬とを反応容器で反応させる際には反応容器を一定温度（例えば、３７℃）で保つ必要がある。このため、反応容器を自動洗浄する際には、洗浄用の液体（洗剤、洗浄剤、水等）を液体加熱装置により一定温度まで加熱することで、洗浄時に反応容器の温度が低下することを防ぐ技術がある（例えば、特許文献１参照）。
【０００３】
例えば、特許文献１では、ヒータが埋め込まれた筒状の本体の外周に、液体が流れるチューブを密着させた状態で、その外側から樹脂製のカバーでチューブを固定する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特許第６２５５２７２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来技術では、ヒータの熱がカバーに奪われて液体の温度が上がりにくくなるため、液体の加熱効率が高いとは言えなかった。このように、従来は、液体を効率よく加熱する点で改善の余地があった。
【０００６】
そこで、本開示では、液体を効率よく加熱することができる液体加熱装置および生化学分析装置を提案する。
【課題を解決するための手段】
【０００７】
上記の課題を解決するために、本開示に係る液体加熱装置は、ヒータと、本体部と、流路部材と、熱伝導部材と、カバー部材とを備える。前記本体部は、ヒータで加熱される本体部であって、外周面に対して軸方向に沿って延びる溝が形成される。前記流路部材は、前記溝に配置され、液体を流すチューブ状である。前記熱伝導部材は、前記外周面および前記流路部材を覆う金属部材からなる。前記カバー部材は、前記熱伝導部材を覆い、前記熱伝導部材よりも熱伝導度が低い弾性部材からなる。
【０００８】
これにより、液体加熱装置は、液体を効率よく加熱することができる。
【０００９】
また、本開示に係る前記熱伝導部材は、前記軸方向に沿って分割された分割部材である。
【００１０】
これにより、液体加熱装置は、本体部に熱伝導部材を装着する際の作業を容易化することができる。
（【００１１】以降は省略されています）
