公開番号2025066814
公報種別公開特許公報(A)
公開日2025-04-23
出願番号2025011758
出願日2025-01-27
発明の名称アクセサリー型テスター
出願人個人
代理人
主分類G01R 31/54 20200101AFI20250416BHJP(測定;試験)
要約【課題】携帯性の良いオシャレな5V通電チェッカーが欲しい。
【解決手段】1以上のプローブが安全ピンのテスター。
【選択図】図1
特許請求の範囲【請求項１】
1以上のプローブが安全ピンのテスター。

発明の詳細な説明【技術分野】
【０００１】
本発明はテスターに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
テスターには光で知らせるタイプのテスターがある。
携帯性を高めるには安全ピンやキーホルダーで服に取り付ける方法がある。
5V用のLEDに3Vを流すと光が弱くなるが光る。
【先行技術文献】
【特許文献】
【０００３】
なし
【非特許文献】
【０００４】
なし
【発明の概要】
【発明が解決しようとする課題】
【０００５】
携帯性の高いテスターを実現する。
【図面の簡単な説明】
【０００６】
本実施形態のテスターの構成の一例を示す図である。
【発明を実施するための形態】
【０００７】
本発明のテスターは、片方又は両方のプローブが安全ピンである。
【発明を実施するための形態】
本発明の効果
【０００８】
本発明によれば、携帯性の高いテスターが製作できる。
【実施例】
【０００９】
安全ピンの針ではない方（ばね部分と金具部分の間）に発光ダイオードを取り付け、テスターとする。
最小構成は1個の安全ピンと1個の発光ダイオードで構成されるが、発光ダイオードの足がむき出しの場合に曲がったり刺さったりする危険性がある。
また、LEDには極性が有るものがほとんどで、極性があるタイプの方が安価である。LEDが1つしか無い場合、極性があるため通電チェッカーとしては使いづらくなる。
そこで、2つのLEDのプラスとマイナスを繋げて、1方を安全ピンに繋げる。繋げ方はテープや接着剤やはんだ付けが考えられる。2つ繋げることで、LEDの足の強度を上げ、刺さる部分を無くし、極性を無くし、1方は配線等を繋ぐことができる。
LEDの両足に安全ピンを付けることで、かっこいい気がする実用的な通電チェッカーとなる。
時代はゲーミングなアクセサリーなので、7色に光るLEDを採用した方がかっこよくなる。
安全ピンは電気が流れる素材である必要がある。

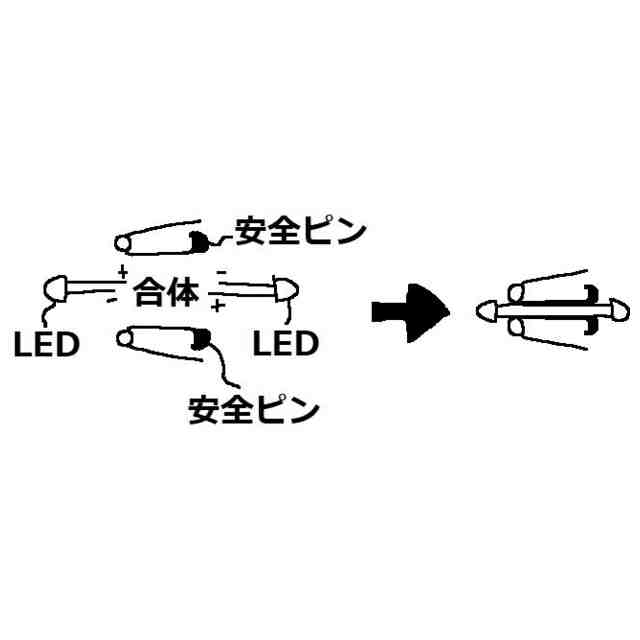

分かりやすい実施例を図１に示す。
安全ピンの代わりにキーホルダーリングを用いてもテスターとしては利用できるが、細い場所に差せないといった問題が発生する。
100Vなどを測定する場合はキーホルダーが良いが、そのサイズになると普通の小型テスターにキーホルダーリングを付ければよい。
【符号の説明】
【００１０】
１なし
