発明の名称気象観測装置
出願人株式会社セシアテクノ
代理人個人,個人
主分類G01W 1/08 20060101AFI20250630BHJP(測定;試験)
要約【課題】従来の気象観測装置は、所定の高度以上の空域の風向及び風速を計測するものであり、海面から所定高度に至る範囲の連続的な気象観測が困難であった。
【解決手段】遠隔操縦又は自動操縦により運用される移動式の気象観測装置1であって、海面に浮遊可能な機体2に、観測機器3と、フロート4Cを含む複数の降着ユニット4と、回転翼5A及びモータ5Bを含む複数の回転翼ユニット5とを備えた構成とし、1つの観測手段で海面から所定高度に至る領域の連続的な気象観測を可能にした。
【選択図】図1
特許請求の範囲【請求項１】
遠隔操縦又は自動操縦により運用される移動式の気象観測装置であって、
海面に浮遊可能な機体に、
観測機器と、
フロートを含む複数の降着ユニットと、
回転翼及びその駆動源であるモータを含む複数の回転翼ユニットとを備えたことを特徴とする気象観測装置。
続きを表示（約 490 文字）【請求項２】
前記観測機器が、高度、気温、湿度、風向、風速、気圧、及び海面温度のうちから選択されるデータを測定する機器であることを特徴とする請求項１に記載の気象観測装置。
【請求項３】
平面視において、前記機体を中心にして複数の前記支持アームを放射状に備え、
夫々の前記支持アームの先端に、前記降着ユニット及び前記回転翼ユニットを夫々備えており、前記機体、前記観測機器、前記支持アーム、前記降着ユニット及び前記回転翼ユニットが、防水性を有することを特徴とする請求項１に記載の気象観測装置。
【請求項４】
夫々の前記降着ユニットが、前記機体側から前記支持アームの先端方向に延出する範囲で角度調整可能であることを特徴とする請求項３に記載の気象観測装置。
【請求項５】
前記機体の下部に、重心が設定してあることを特徴とする請求項４に記載の気象観測装置。
【請求項６】
前記機体に、固定翼と、前記固定翼に揚力が生じる方向に推進力を付与する推進装置とを備えたことを特徴とする請求項１に記載の気象観測装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、遠隔操縦又は自動操縦により運用される移動式の気象観測装置に関するものである。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
上記したような気象観測装置としては、例えば、特許文献１に記載されているものがある。特許文献１には、ドローンを垂直方向に飛行させ、飛行中のドローンの制御情報から風向及び風速を計測する気象観測システムが記載されている。このほか、大気中の気象を観測する手段としては、バルーンを用いた気象観測が周知である。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１５３７９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上記した従来の気象観測装置は、ドローン用飛行管制システムに応用するものであり、所定の高度以上の空域の風向及び風速を計測する。これに対して、とくに、海面上の低高度の気象データを取得するには、船舶を含めて複数の気象観測手段を配置する必要があり、全体のシステムが大がかりになると共に、任意の位置において海面から鉛直方向の所定高度に至る領域を連続して気象観測することが困難であった。
【０００５】
本発明は、上記従来の状況に鑑みて成されたもので、任意の位置において、海面から鉛直方向の所定高度に至る領域の気象観測を１つの観測手段で連続的に行うことができる気象観測装置を提供することを目的としている。
【課題を解決するための手段】
【０００６】
本発明に係わる気象観測装置は、遠隔操縦又は自動操縦により運用される移動式の気象観測装置であって、海面に浮遊可能な機体に、気象の観測機器と、フロートを含む複数の降着ユニットと、回転翼及びその駆動源であるモータを含む複数の回転翼ユニットとを備えたことを特徴としている。
【発明の効果】
【０００７】
本発明に係わる気象観測装置は、海面に浮遊した状態で気象観測を行うことが可能であると共に、回転翼ユニットにより離水して所定高度までの飛翔やホバリングをしながら気象観測を行うことが可能である。これにより、上記の気象観測装置は、任意の位置において、海面（高度ゼロ）から鉛直方向の所定高度に至る領域の気象観測を１つの観測手段で連続的に行うことができる。
【図面の簡単な説明】
【０００８】

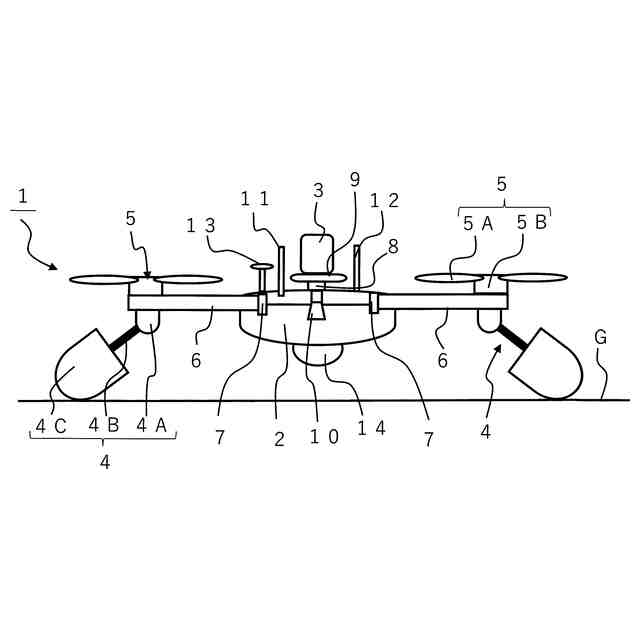

本発明に係わる気象観測装置の第１実施形態を示す正面図である。

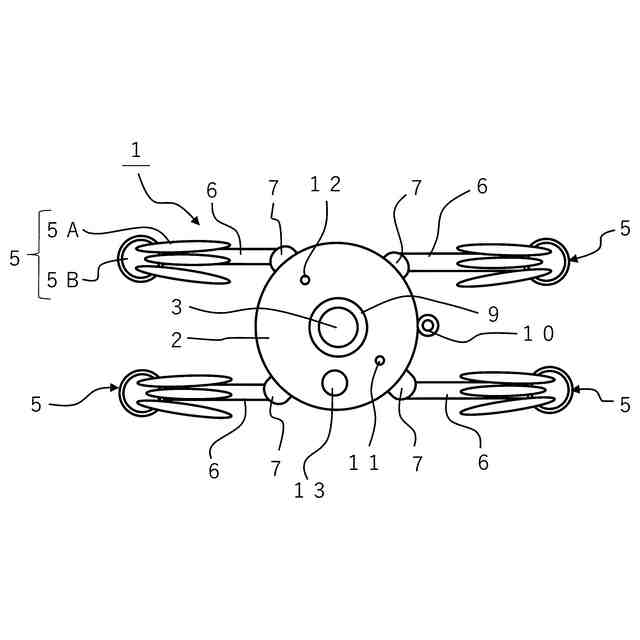

図１に示す気象観測装置の平面図である。

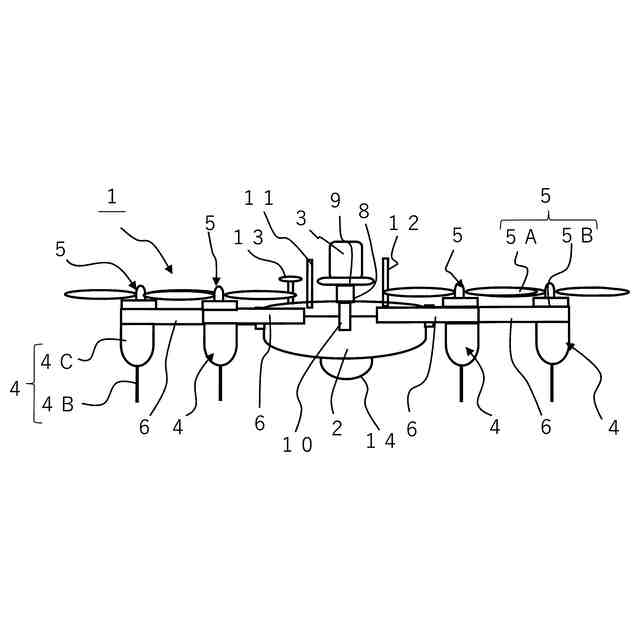

図１に示す気象観測装置の折り畳んだ状態を示す平面図である。

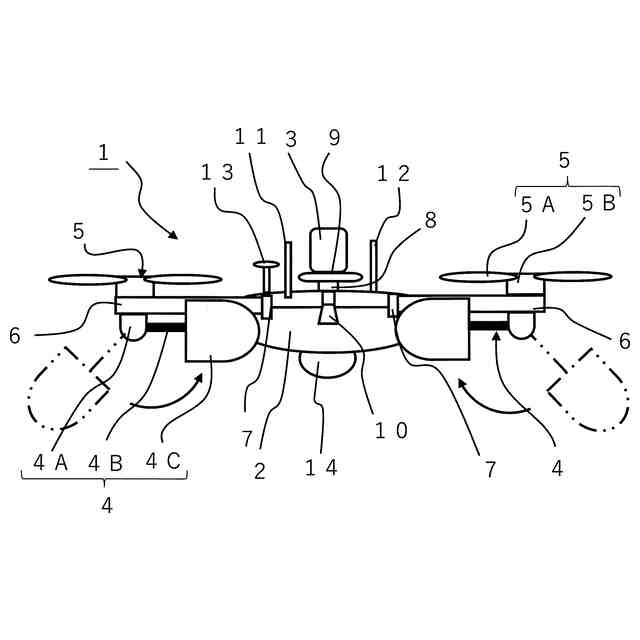

図１に示す気象観測装置の海面浮遊時の状態を示す正面図である。

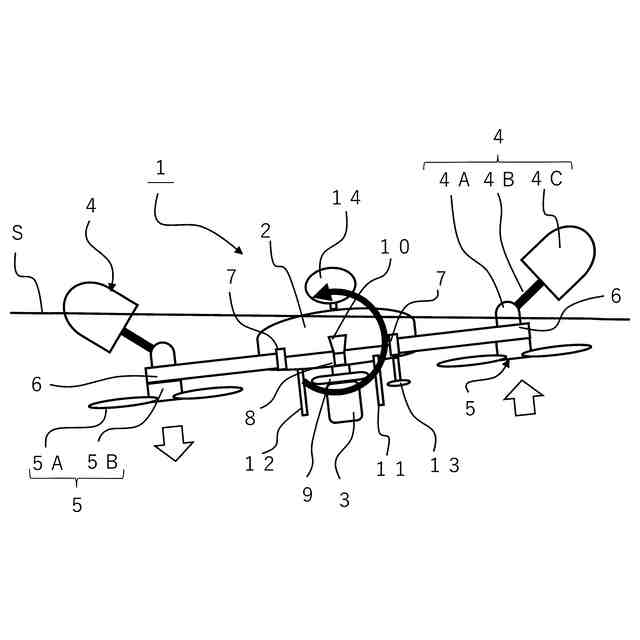

図１に示す気象観測装置の海面で転倒した状態を示す正面図である。

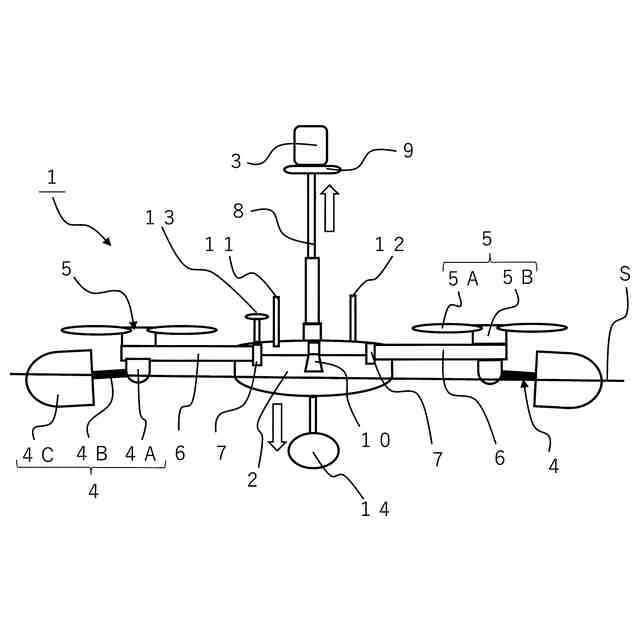

図１に示す気象観測装置の飛翔時の状態を示す正面図である。

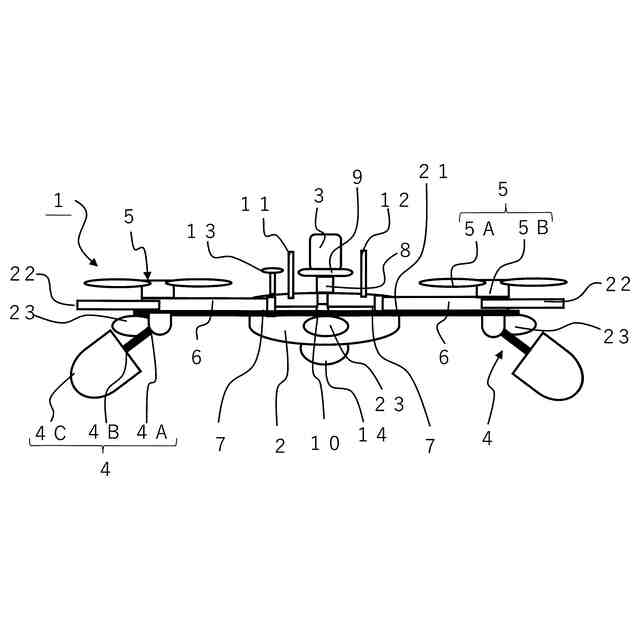

本発明に係わる気象観測装置の第２実施形態を示す正面図である。
図７に示す気象観測装置の平面図である。
本発明に係わる気象観測装置の第３実施形態を示す正面図である。
図９に示す気象観測装置の平面図である。
本発明に係わる気象観測装置の第４実施形態を示す平面図である。
図１１に示す気象観測装置の正面図である。
図１１に示す気象観測装置の側面図である。
本発明に係わる気象観測装置の第５実施形態を示す平面図である。
【発明を実施するための形態】
【０００９】
＜第１実施形態＞
図１及び図２に示す気象観測装置１は、遠隔操縦又は自動操縦により運用される移動式の装置であって、基本構造として、海面（水面）に浮遊可能な機体２に、気象の観測機器３と、フロートを含む複数の降着ユニット４と、回転翼及びその駆動源であるモータを含む複数の回転翼ユニット５とを備えている。
【００１０】
この実施形態の気象観測装置１は、図２に示す平面視において、機体２を中心にして複数（図示例では４本）の支持アーム６を９０度間隔で放射状に備え、夫々の支持アーム６の先端に、降着ユニット４及び回転翼ユニット５を夫々備えている。各支持アーム６は、機体２に直接連結しても構わないが、図示例では、機体２に可変ジョイント７を介して取り付けてあり、一定の角度を維持することが可能であると共に、水平方向に角度調整可能である。
（【００１１】以降は省略されています）
