公開番号2025091432
公報種別公開特許公報(A)
公開日2025-06-19
出願番号2023206538
出願日2023-12-07
発明の名称漏出検出装置
出願人旭光電機株式会社
代理人個人,個人
主分類G01M 3/16 20060101AFI20250612BHJP(測定;試験)
要約【課題】線状の検出位置において、容易に検出対象の漏出を検出できる漏液検出装置の提供。

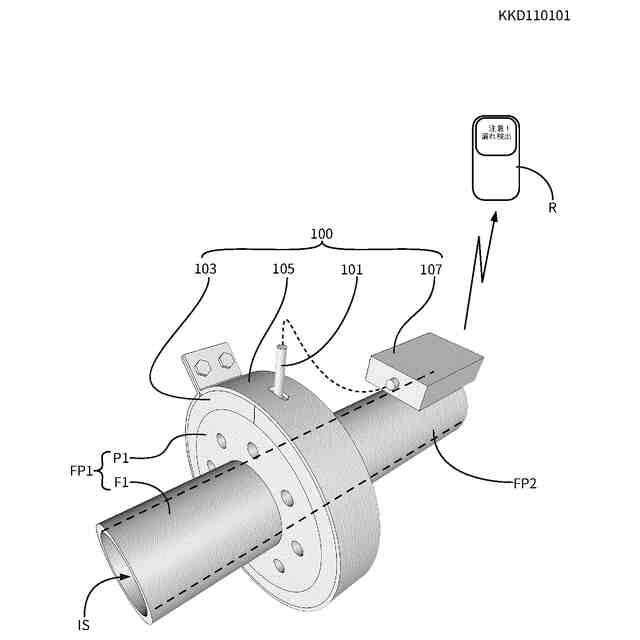

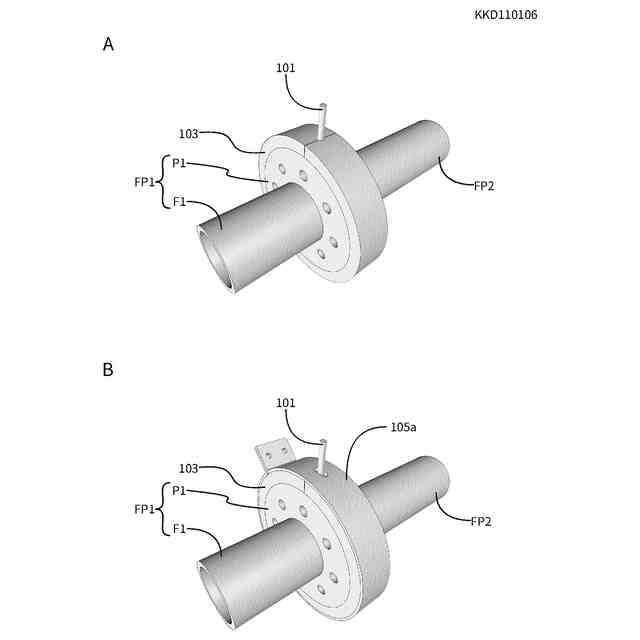

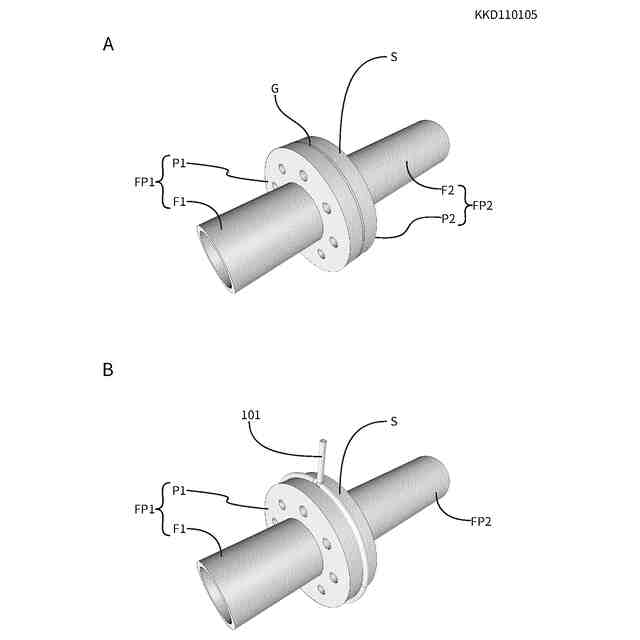

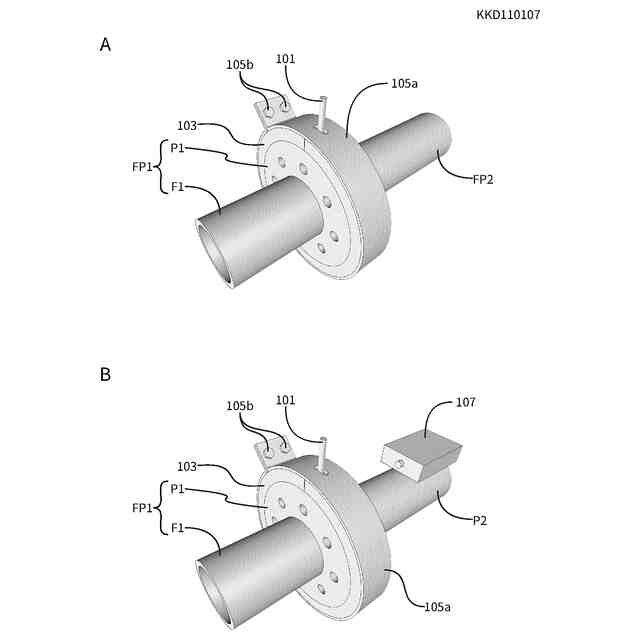

【解決手段】漏出検出装置100は、第1のフランジF1と第2のフランジF2とによって形成される側面Sに沿って、漏出検知部101を配置することによって、第1のフランジF1と第2のフランジF2との線状の接合面から漏出する液体を検出する。漏液検出装置100の漏出検出部101を第1のフランジF1、及び、第2のフランジF2の側面Sに沿って、円周状に配置し、また、漏出検出部101を配置した第1のフランジF1、及び、第2のフランジF2の側面Sに沿って、補助固定部103を、円周状に配置し、さらに、円周状に配置した補助固定部103の周りに、固定部105のバンド部105aを配置する。
【選択図】図1
特許請求の範囲【請求項１】
可撓性を有し、及び、検出対象の漏出を検出する位置である漏出検出位置に沿って配置される線状の漏出検出部、
前記漏出検出部を被覆するように配置され、及び、前記漏出検出部を漏出を検出する位置に固定する固定部、
前記漏出検出部が前記検出対象の漏出を検出すると、所定の通信装置に、前記検出対象の漏出が発生したことを示す漏出情報を提供する制御部、
を有する漏出検出装置。
続きを表示（約 280 文字）【請求項２】
請求項１に係る漏出検出装置において、さらに、
弾力性を有し、及び、前記漏出検出部と前記固定部と間に配置される補助固定部、
を有する漏出検出装置。
【請求項３】
請求項１に係る漏液検出装置において、
前記制御部は、
前記漏出検出部における前記漏出検出位置とは異なる位置に配置されること、
を特徴とする漏出検出装置。
【請求項４】
請求項１に係る漏液検出装置において、
前記漏出検出部は、
異なる前記検出対象を検知できること、
を特徴とする漏出検出装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、漏出検出装置に関し、特に、簡単に設置できるものに関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来の漏出検出装置について、図１０に示す液漏れ検出センサ１０を用いて説明する。図１０Ａに示す液漏れ検出センサ１０は、上面の開口１１から含液材（フィルタ部材）１２が挿入されているセンサヘッド部１３と、ケーブルＬによってセンサヘッド部１３が接続されているセンサ本体１４とからなり、センサヘッド部１３の中央には、センサヘッド部１３を配管の継ぎ目等に固定するための取り付け金具１５が外嵌されている。
【０００３】
取り付け金具１５は、センサヘッド部１３の円筒状をしたケース１６の胴に外嵌されている固定リング１５ａと、固定リング１５ａの上端において両側方に突設されている一対の翼板１５ｂとからなる。固定リング１５ａは、ケース１６の胴に沿って曲成され、その両端部が折曲されて対面されており、対面する両端部を貫通するボルト１７及びナット１８を締めることによって、取り付け金具１５をケース１６に固定するとともにケース１６を締めつけて含液材１２がケース１６から抜けないようにする構成になっている。さらに、両翼板１５ｂの先端にはそれぞれ、針金を巻きつけるための孔１５ｃが穿接されている。また、取り付け金具１５は弾性を有する材料によって構成されており、翼板１５ｂの各孔１５ｃに、配管の継ぎ目等に巻回された針金の両端を通し、針金を締めつけたときに、翼板１５ｂの弾性力で配管の継ぎ目と含液材１２が圧接されるようになっている。
【０００４】
図１０Ｂは同上の液漏れ検出センサ１０の使用状態説明図である。センサヘッド部１３は、平らな含液材１２の上面を配管４０のフランジ４１間に挟まれたリング４１ａの曲面に押しあて、フランジ４１に巻回した針金４２の両端を翼板１５ｂの孔１５ｃに縛りつけ、リング４１ａの外周の突出部分に設けられたネジ孔に螺合する巻取ネジ４３で針金４２を巻き取ることによって、継ぎ目４１ａに固定されている。なお、上記のように、含液材１２及び取り付け金具１５は弾力性を有しているので、センサヘッド部１３は配管４０の継ぎ目に弾性的に圧着するようになっており、これによって、締め付け力が向上し、液漏れ検出センサ１０の取り付けが緩むことがなくなる。また、含液材１２は弾性変形して配管４０の継ぎ目に密着するので、液漏れした継ぎ目にもぴったりと密着し、確実に液漏れを検出する。
【０００５】
しかして、センサヘッド部１３の開口１１から突出する含液材１２の上面を、配管４０の継ぎ目となっているリング４１ａを覆うようにその曲面に押しあて、リング４１ａに巻回した針金４２の両端を翼板１５ｂの孔１５ｃに縛りつけ、リング４１ａに設けられた巻取ネジ４３を締め、針金４２を巻き取り、配管４０の継ぎ目に固定する。このとき、含液材１２及び取り付け金具１５は弾力性を有しているので、含液材１２の上面が配管４０の継ぎ目部分の曲面形状に合わせて弾性変形し、含液材１２の上面が配管４０の継ぎ目に密着する。このように、センサヘッド部１３の開口６が含液材１２によって塞がれているので、液体以外の塵やホコリが、ケース１６内に侵入して内部の検出電極板２０や接地電極板２１ａに付着することはない。また、液体以外の物体が検出電極板２０と接地電極板２１ａの近傍の検知領域に接近することができない。これによって、液漏れ検出センサ１０の検出精度が低下したり誤検出したりすることを防止している。
【０００６】
その後、計測を開始して、配管４０の継ぎ目から液漏れが発生して含液材１２に液体が滲み込むと、検出電極板２０と接地電極板２１ａの間に発生する容量Ｃ1と接地電極板２１ｂと遮蔽電極筒２２間に発生する容量Ｃ2の容量差（Ｃ1?Ｃ2）が変化する。この変化によって発振回路３１に生じる発振の振幅がしきい値を越えると、処理回路３３が液漏れと判断し、出力回路３４が液漏れを知らせる出力信号を出力する。なお、含液材１２が濡れたり、破損、汚れ等が生じた場合には、取り付け金具１５の締め付けをゆるめることによって容易にケース１６から取り外して交換することができる（以上、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００７】
特開平１０－１１２２４９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００８】
前述の液漏れ検出センサ１０には、以下に示すような改善すべき点がある。前述の液漏れ検出センサ１０では、円筒状のケース１６を有するセンサヘッド部１３を用いて液漏れを検出するため、所定の１点でのみしか液漏れを検出できない。円形状のフランジの接合場所において液漏れを検出する場合、フランジの外周に沿った線状の接合場所において液漏れが発生する可能性があるにもかかわらず、所定の１点でしか液漏れを検出できない、という改善すべき点がある。
【０００９】
また、センサヘッド部１３が、外部に露出しているため、雨水等、液漏れを検出する対象とは異なる液体を誤検知してしまう可能性がある、という改善すべき点がある。
【００１０】
さらに、前述の液漏れ検出センサ１０では、
巻回した針金４２を、巻取ネジ４３を締めることによって、センサヘッド部１３を検出位置に密着させるため、設置が煩雑となる、という改善すべき点がある。
（【００１１】以降は省略されています）
