公開番号2025070320
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023180548
出願日2023-10-19
発明の名称空調システム
出願人三機工業株式会社
代理人個人,個人
主分類F24F 13/02 20060101AFI20250424BHJP(加熱;レンジ;換気)
要約【課題】複数のエリアに分けられている空間を空調するにあたり、空調機の機器コストや工事コストを抑える。
【解決手段】空調システム100は、空調機10と、空調機からの空調空気を第1エリアAに供給する第1ダクト系20と、空調機からの空調空気を含む空気を第2エリアBに供給する第2ダクト系30を備える。第1ダクト系は、空調空気を第1エリア内に吹き出すための複数の第1吹出口25と、第1吹出口よりも上流側に設けられた空調空気の分岐給気口22を有する。第2ダクト系は、分岐給気口との間に所定のクリアランスを設けて配置され分岐給気口からの空調空気と室内空気を混合した混合空気を吸気するための吸気口32と、この混合空気を第2エリア内に吹き出すための複数の第2吹出口36と、吸気口から取り込んだ混合空気を第2吹出口へ送り出すブースターファン33を有する。

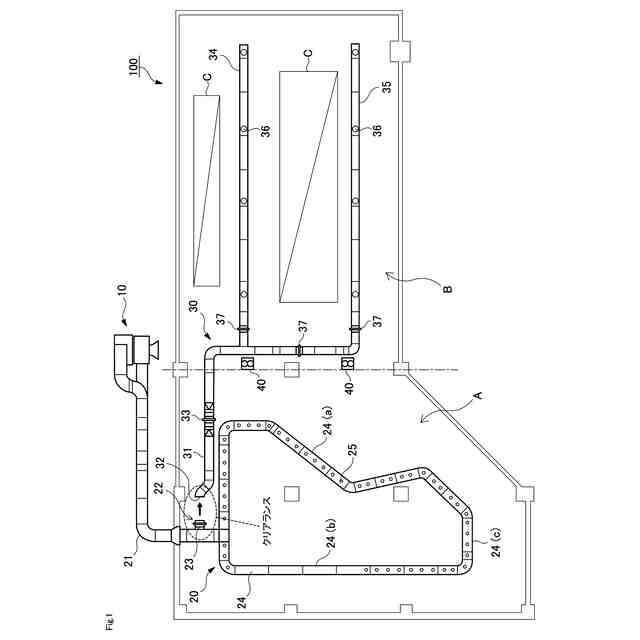

【選択図】図1
特許請求の範囲【請求項１】
空調機と、前記空調機からの空調空気を第１エリアに供給する第１ダクト系と、前記空調機からの空調空気を含む空気を第２エリアに供給する第２ダクト系を備えた空調システムであって、
前記第１ダクト系は、
前記空調空気を前記第１エリア内に吹き出すための複数の第１吹出口と、
前記第１吹出口よりも上流側に設けられた前記空調空気の分岐給気口を有し、
前記第２ダクト系は、
前記分岐給気口との間に所定のクリアランスを設けて配置され、前記分岐給気口からの空調空気と室内空気を混合した混合空気を吸気するための吸気口と、
前記混合空気を前記第２エリア内に吹き出すための複数の第２吹出口と、
前記吸気口から取り込んだ前記混合空気を前記第２吹出口へ送り出すブースターファンを有する
空調システム。
続きを表示（約 1,300 文字）【請求項２】
前記クリアランスは、２５０～２０００ｍｍである
請求項１に記載の空調システム。
【請求項３】
前記第１ダクト系は、前記第１エリア全体に対して前記空調空気を供給するエリア空調を行うように構成されており、
前記第２ダクト系は、前記第２エリアの局所に対して前記混合空気を供給するスポット空調を行うように構成されている
請求項１に記載の空調システム。
【請求項４】
前記第１ダクト系は、閉ループを形成するように構成されたループダクトが前記第１エリア内に配置されている
請求項１又は請求項２に記載の空調システム。
【請求項５】
前記ブースターファンは、前記空調機の稼働中に、オンとオフを切り替えることができるように構成されている
請求項１又は請求項２に記載の空調システム。
【請求項６】
前記第２ダクト系は、前記第２ダクト系内を流通する前記混合空気の風量を調整するためのダンパをさらに有する
請求項１又は請求項２に記載の空調システム。
【請求項７】
前記第２ダクト系のうち、前記吸気口及び前記ブースターファンは前記第１エリア内に設けられ、前記第２吹出口の少なくとも１つは前記第２エリア内に設けられている
請求項１又は請求項２に記載の空調システム。
【請求項８】
空調機と、前記空調機からの空調空気を第１エリアに供給する第１ダクト系と、前記空調機からの空調空気を含む空気を第２エリアに供給する第２ダクト系を備えた空調システムであって、
前記第１ダクト系は、
前記空調空気を前記第１エリア内に吹き出すための複数の第１吹出口と、
前記第１吹出口よりも上流側に設けられた前記空調空気の分岐給気口を有し、
前記第２ダクト系は、
前記分岐給気口との間に所定のクリアランスを設けて配置され、前記分岐給気口からの空調空気と室内空気を混合した混合空気を吸気するための吸気口と、
前記混合空気を前記第２エリア内に吹き出すための複数の第２吹出口と、
前記吸気口から取り込んだ前記混合空気を前記第２吹出口へ送り出すブースターファンを有し、
前記第１エリアは、事務エリアであり、
前記第２エリアは、前記事務エリアに連通し発熱機器が設置された生産エリアであり、
前記第１エリアと前記第２エリアの連通部に排気口が設けられており、
前記第１ダクト系は、閉ループを形成するように構成されたループダクトが前記第１エリア内に配置されており、
前記第１ダクト系のうち、前記連通部側のダクトは、前記排気口よりも前記第１エリア側に配置され、
前記第１ダクト系のうち、前記連通部とは反対側のダクトは、前記第１エリアの壁に沿って配置されている
空調システム。
【請求項９】
前記第１ダクト系のうち、前記連通部側のダクトは、前記連通部とは反対側のダクトよりも、前記第１吹出口の間隔が狭くなっている
請求項８に記載の空調システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、空調システムに関する。具体的に説明すると、本発明は、例えば事務エリアと生産エリアとが併設された室内空間をコストを抑えつつ効率的に空調するためのシステムに関するものである。
続きを表示（約 2,300 文字）【背景技術】
【０００２】
従来から、複数の空調機を設置し、各空調機から複数の空調エリアに通じる給気ダクトをそれぞれ設けて、各空調エリアに対して空調機からの空調空気を個別に供給する空調システムが知られている（特許文献１等）。
【０００３】
例えば工場などでは、ある空調空間が、作業員がＰＣなどを利用して事務作業を行う事務エリアと、電動機や内燃機関を持つ発熱機器が設置され主に作業員がこのような機器を利用しながら生産活動を行う生産エリアに分けられていることがある。このような場合に、特許文献１のような空調システムによれば、例えば夏場を想定した場合に、生産エリアに空調空気を提供する空調機の台数を事務エリアよりも多く設置し、生産エリアに対しては比較的に設定温度を低くした冷房を行うなど、エリアごとに個別に空調の制御を行うことが容易になる。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－２４１１６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、従来のシステムにおいては、事務エリアと生産エリアに少なくとも１台ずつ空調機を設置する必要があるため、空調機の機器コストや工事コストが嵩むという課題がある。
【０００６】
また、空調エリアごとに空調機を必要台数設ける従来のシステムにおいては、エリアごとに最大熱負荷で想定した空調機を設ける必要がある。例えば、生産エリア内に発熱機器が設置されている場合、この生産エリアの室内温度は事務エリアに比べて高くなると想定され、生産エリアの最大熱負荷は事務エリアよりも高くなることから、生産エリアについては空調空気を供給する空調機を事務エリアに比べてて多く設置することが求められる。ただし、工場内の空調空間が事務エリアと生産エリアに分けられている場合、事務エリアには勤務期間中に事務員が常に滞在し、生産エリアには作業員が滞在する時間は限られているというケースが想定される。この場合、事務エリアには空調空気を常時供給する必要があるが、生産エリアには作業員が作業を行う前後の期間だけ空気空気を供給すれば十分である。しかしながら、前述のように、各エリアの最大熱負荷を想定して空調機の台数を決める場合、生産エリアには空調空気を常時供給する必要がないにも関わらず、事務エリアに比べて空調機の台数を多くする必要があり、空調機の運用が非効率なものとなっていた。
【０００７】
そこで、本発明は、複数のエリアに分けられている空間を空調するにあたり、空調機の機器コストや工事コストを抑えることを目的の一つとする。また、本発明は、複数のエリアに分けられている空調空間をより効率的に空調することも目的の一つとする。
【課題を解決するための手段】
【０００８】
本発明の発明者は、上記の従来発明の問題を解決する手段について鋭意検討した結果、第１エリア内の第１ダクト系と第２エリア内の第２ダクト系に同じ空調機からの空調空気を供給するように構成するとともに、第１ダクト系の分岐給気口と第２ダクト系の吸気口の間に所定のクリアランスを設け、第２ダクト系には空調機からの空調空気と第１エリア内の室内空気の混合空気が供給されるようにすることで、空調機の機器コストや工事コストを抑えつつ、各エリアに適した空調を効率的に行うことができるようになるという知見を得た。具体的に説明すると、本発明は以下の構成を有する。
【０００９】
本発明は、空調システム１００に関する。本発明に係る空調システム１００は、空調機１０、第１ダクト系２０、及び第２ダクト系３０を備える。空調機１０は、温度、湿度、空気清浄、及び気流の１つ以上が調整された空調空気を生成する。第１ダクト系２０は、空調機１０からの空調空気を第１エリアＡに供給する。第２ダクト系３０は、空調機１０からの空調空気を含む空気を第２エリアＢに供給する。第１エリアＡと第２エリアＢは隣接するエリアであることが好ましいが、これらのエリアの間に別のエリアが存在していてもよい。また、第１エリアＡと第２エリアＢは少なくとも部分的に空気が抜けるように連通していることが好ましい。ただし、これらのエリアの間に隔壁が設けられていてもよい。なお、後述するように、第２ダクト系３０は、空調機１０からの空調空気と室内空気を混合した空気を第２エリアＢへと供給することになる。
【００１０】

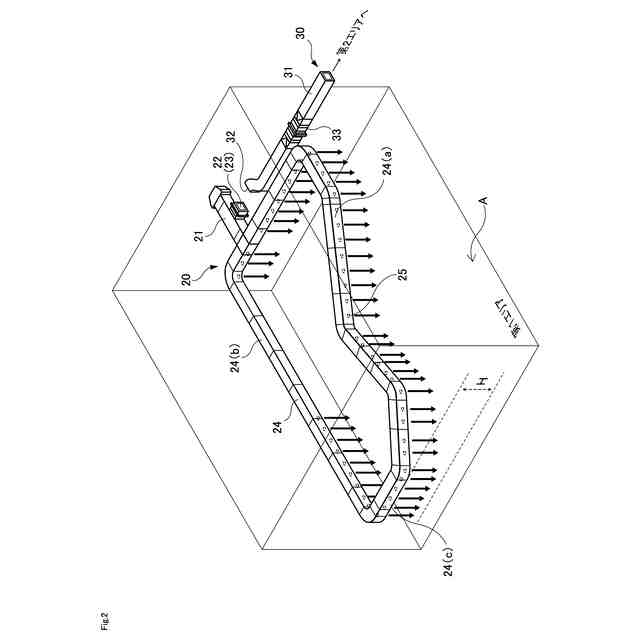

ここで、第１ダクト系２０は、分岐給気口２２と複数の第１吹出口２５を有する。第１吹出口２５は、空調機１０からの空調空気を第１エリアＡ内に吹き出すための吹出口である。分岐給気口２２は、第１吹出口２５よりも第１ダクト系２０の上流側に設けられており、空調機１０からの空調空気を第２ダクト系３０に向けて分岐させる。第２ダクト系３０は、吸気口３２と、ブースターファン３３と、複数の第２吹出口３６を有する。吸気口３２は、第１ダクト系２０の分岐給気口２２との間に所定のクリアランスを設けて配置されており、この分岐給気口２２からの空調空気と室内空気を混合した混合空気を吸気する。なお、ここにいう室内空気は、第１エリアＡ内の室内空気であることが好ましいが、これに限られず、第２エリアＢ内の室内空気やその他のエリアの室内空気であってもよい。第２吹出口３６は、この混合空気を第２エリアＢ内に吹き出すための吹出口である。ブースターファン３３は、吸気口３２から第２ダクト系３０内に取り込んだ混合空気を第２吹出口３６へ送り出すように構成されている。
（【００１１】以降は省略されています）
