公開番号2025069973
公報種別公開特許公報(A)
公開日2025-05-02
出願番号2023179947
出願日2023-10-19
発明の名称洗濯乾燥機
出願人青島海爾洗衣机有限公司,QINGDAO HAIER WASHING MACHINE CO.,LTD.,アクア株式会社
代理人個人,個人
主分類D06F 58/34 20200101AFI20250424BHJP(繊維または類似のものの処理;洗濯;他に分類されない可とう性材料)
要約【課題】乾燥時の外部への放熱を良好に抑制でき得る洗濯乾燥機を提供する。

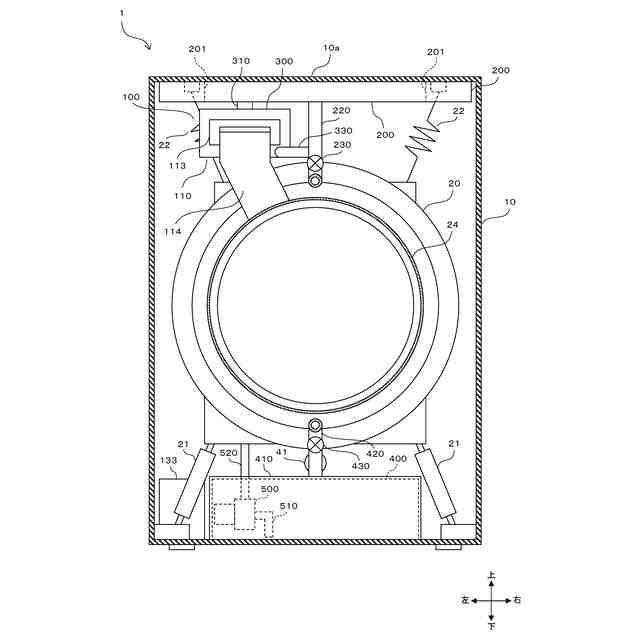

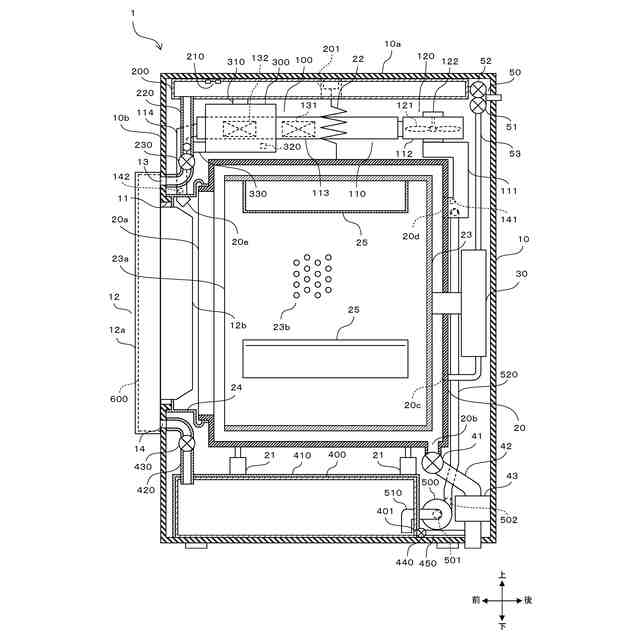

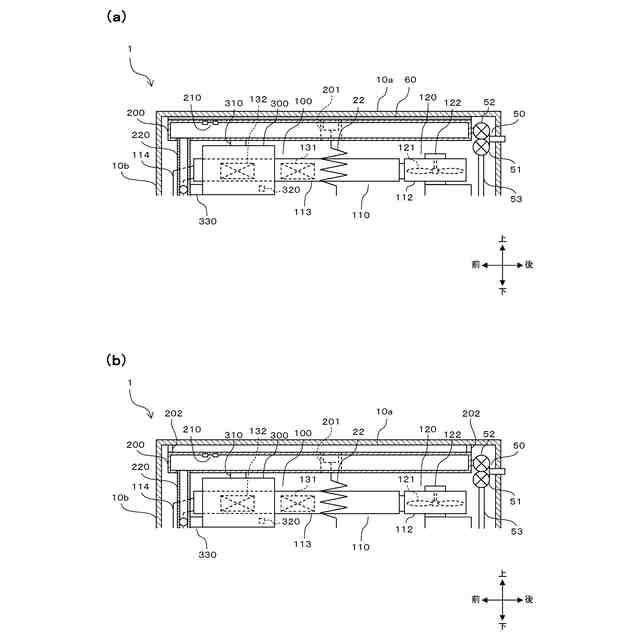

【解決手段】洗濯乾燥機1は、筐体10内に配置された外槽20と、外槽20内に回転可能に配置され、洗濯物が収容されるドラム23と、送風ファン120と、当該送風ファン120が発生した風が流れるハウジング113と、当該ハウジング113内に配置された加熱器132と、を有し、加熱器132により加熱された風をドラム23内に供給する乾燥装置100と、筐体10内において外槽20および乾燥装置100よりも上方に配置された貯水可能な天面タンク200と、天面タンク200内に水を供給する給水部50と、乾燥装置100および給水部50の動作を制御する制御部と、を備える。制御部は、乾燥装置100による乾燥時に天面タンク200内が貯水状態となるよう、給水部50により天面タンク200内に給水を行う。
【選択図】図1
特許請求の範囲【請求項１】
筐体内に配置された外槽と、
前記外槽内に回転可能に配置され、洗濯物が収容される内槽と、
送風ファンと、当該送風ファンが発生した風が流れる風路と、当該風路内に配置された加熱器と、を有し、前記加熱器により加熱された風を前記ドラム内に供給する乾燥装置と、
前記筐体内において前記外槽および前記乾燥装置よりも上方に配置された貯水可能な第１タンクと、
前記第１タンク内に水を供給する給水部と、

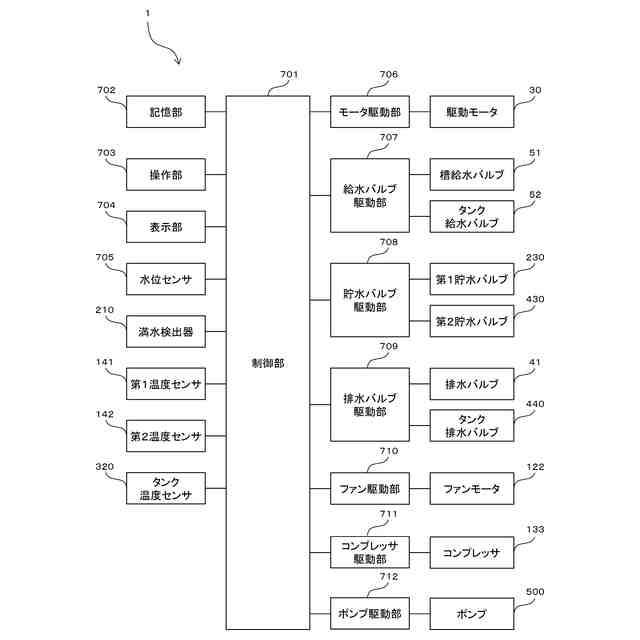

前記乾燥装置および前記給水部の動作を制御する制御部と、を備え、

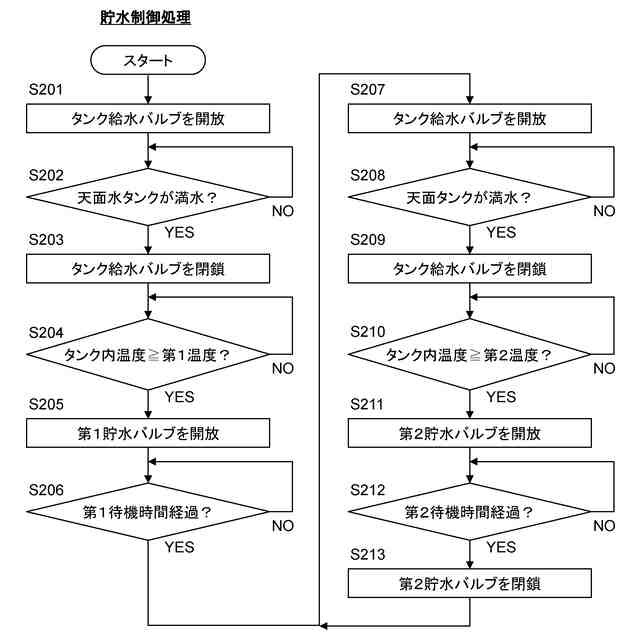

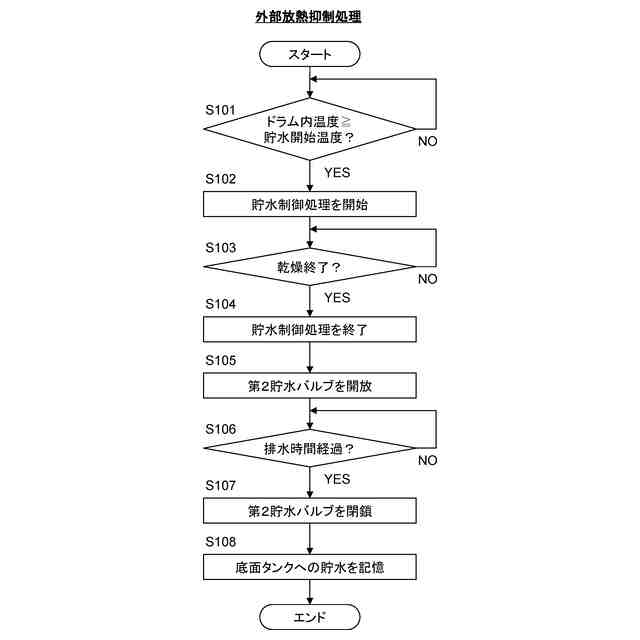

前記制御部は、前記乾燥装置による乾燥時に前記第１タンク内が貯水状態となるよう、前記給水部により前記第１タンク内に給水を行う、
ことを特徴とする洗濯乾燥機。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の洗濯乾燥機において、
前記風路に接触するように前記筐体内に配置された貯水可能な第２タンクを、さらに備え、
前記給水部は、前記第２タンク内にも給水可能であり、
前記制御部は、前記乾燥時に前記第２タンク内が貯水状態となるよう、前記給水部により前記第２タンク内に給水を行う、
ことを特徴とする洗濯乾燥機。
【請求項３】
請求項２に記載の洗濯乾燥機において、
前記第１タンク内から排出された水が前記第２タンク内へと流れる第１給水路を、さらに備える、
ことを特徴とする洗濯乾燥機。
【請求項４】
請求項１に記載の洗濯乾燥機において、
前記筐体に設けられ、洗濯物が投入される投入口と、
前記投入口を覆う開閉可能なドアと、をさらに備え、

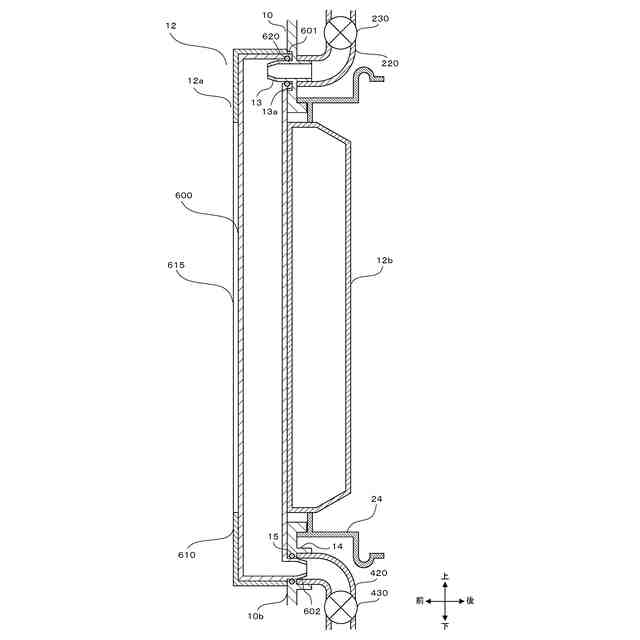

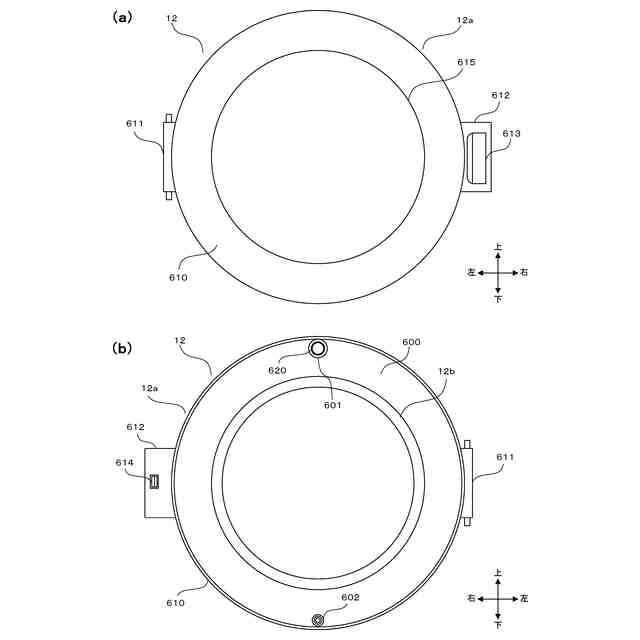

前記ドアは、貯水可能な第３タンクを含み、
前記給水部は、前記第３タンク内にも給水可能であり、
前記制御部は、前記乾燥時に前記第３タンク内が貯水状態となるよう、前記給水部により前記第３タンク内に給水を行う、
ことを特徴とする洗濯乾燥機。
【請求項５】
請求項４に記載の洗濯乾燥機において、
前記第１タンク内から排出された水が前記第３タンク内へと流れる第２給水路を、さらに備える、
ことを特徴とする洗濯乾燥機。
【請求項６】
請求項１ないし５の何れか一項に記載の洗濯乾燥機において、
前記筐体内の底部に配置され、前記第１タンク内から排出された水が貯められる第４タンクと、
前記第４タンク内の水を前記外槽内に供給する供給部と、をさらに備える、
ことを特徴とする洗濯乾燥機。
【請求項７】
筐体内に配置された外槽と、
前記外槽内に回転可能に配置され、洗濯物が収容される内槽と、
送風ファンと、当該送風ファンが発生した風が流れる風路と、当該風路内に配置された加熱器と、を有し、前記加熱器により加熱された風を前記ドラム内に供給する乾燥装置と、
前記風路に接触するように前記筐体内に配置された貯水可能なタンクと、
前記タンク内に水を供給する給水部と、
前記乾燥装置および前記給水部の動作を制御する制御部と、を備え、
前記制御部は、前記乾燥装置による乾燥時に前記タンク内が貯水状態となるよう、前記給水部により前記タンク内に給水を行う、
ことを特徴とする洗濯乾燥機。

発明の詳細な説明【技術分野】
【０００１】
本発明は、洗濯乾燥機に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
筐体内に備えられた外槽と、外槽内に回転可能に設けられたドラムと、ドラム内の洗濯物に送風を導く送風ダクト、ファンおよびヒータを含む乾燥装置と、を備えた洗濯乾燥機であって、筐体の底部に貯水タンクが配置された洗濯乾燥機が特許文献１に記載されている。
【０００３】
上記の洗濯乾燥機では、本洗い工程において、外槽内の洗剤を含む水が貯水タンク内に貯められる。外槽内および貯水タンク内の洗剤を含む水が循環ポンプにより汲み上げられ、外槽に設けられた吐出口からドラムの内部に吐出される。貯水タンク内に貯水することにより、外槽内の水位を上昇させることなく使用水量を確保でき、循環流量を安定維持することが可能となる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－６２５０９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来、洗濯乾燥機では、筐体に断熱部材等を有しておらず、乾燥運転時に、ヒータ等の熱源から発せられた熱が、筐体の外部、即ち、洗濯乾燥機が設置された設置空間へ放出されやすい。乾燥される洗濯物の量が多ければ、乾燥運転の時間が長くなるため、設置空間が暑くなりやすい。特に、梅雨時期など設置空間内に湿気が多いときには、放熱により外気温が上がると相対湿度が上がるため、不快な環境となり、また、カビ等が発生しやすい環境となり得る。
【０００６】
上記特許文献１の洗濯乾燥機では、乾燥運転時に貯水タンク内に貯水されない。また、乾燥運転時に貯水タンク内に貯水されたとしても、ヒータ等の熱源は貯水タンクの上にあり、熱源からの熱は上昇して筐体の上部にこもりやすいので、貯水タンク内の水の吸熱により筐体の外部への放熱を抑制する効果は、ほぼ期待できない。
【０００７】
本発明は、かかる課題に鑑みてなされたものであり、乾燥時の外部への放熱を良好に抑制でき得る洗濯乾燥機を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本発明の第１の態様に係る洗濯乾燥機は、筐体内に配置された外槽と、前記外槽内に回転可能に配置され、洗濯物が収容される内槽と、送風ファンと、当該送風ファンが発生した風が流れる風路と、当該風路内に配置された加熱器と、を有し、前記加熱器により加熱された風を前記ドラム内に供給する乾燥装置と、前記筐体内において前記外槽および前記乾燥装置よりも上方に配置された貯水可能な第１タンクと、前記第１タンク内に水を供給する給水部と、前記乾燥装置および前記給水部の動作を制御する制御部と、を備える。ここで、前記制御部は、前記乾燥装置による乾燥時に前記第１タンク内が貯水状態となるよう、前記給水部により前記第１タンク内に給水を行う。
【０００９】
本態様に係る洗濯乾燥機によれば、外槽や乾燥装置から放出されて筐体内の天面部の近傍にこもった熱が第１タンク内の水に吸収されるので、筐体の外部への放熱を抑制できる。よって、洗濯乾燥機の設置空間内の気温の上昇を抑制できる。
【００１０】

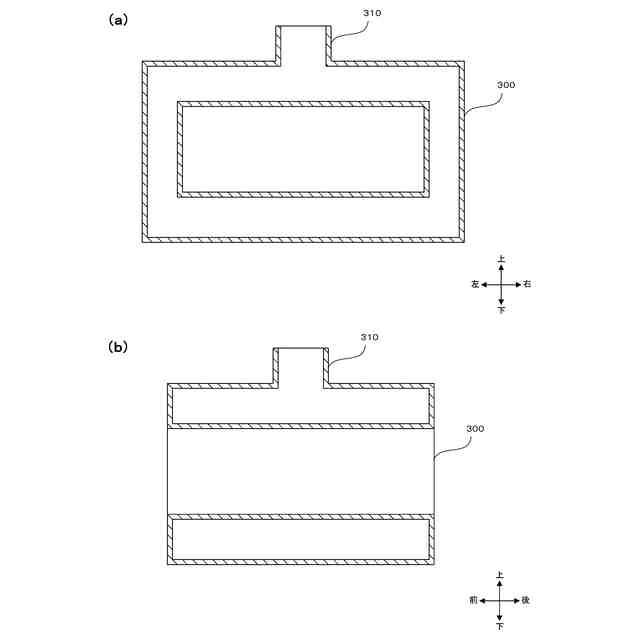

本態様に係る洗濯乾燥機において、前記風路に接触するように前記筐体内に配置された貯水可能な第２タンクを、さらに備えるような構成が採られ得る。この場合、前記給水部は、前記第２タンク内にも給水可能とされ得る。そして、前記制御部は、前記乾燥時に前記第２タンク内が貯水状態となるよう、前記給水部により前記第２タンク内に給水を行うような構成とされ得る。
（【００１１】以降は省略されています）
