公開番号2025068448
公報種別公開特許公報(A)
公開日2025-04-28
出願番号2023178381
出願日2023-10-16
発明の名称マグネット式傘ハンガー
出願人個人
代理人個人
主分類A47G 25/12 20060101AFI20250421BHJP(家具;家庭用品または家庭用設備;コーヒーひき;香辛料ひき;真空掃除機一般)
要約【課題】従来の発明や考案は、物干し竿の使用と屋外設置を前提としているか、構造が複雑で、床下設置となり設置場所が必要となる。
【解決手段】マグネットを付した底部と、開口部とを有する傘固定袋と、天井に付された鉄部とを備え、前記傘固定袋に傘のハンドルを入れ、前記開口部を閉じることによって前記傘を固定し、前記傘固定袋の前記マグネット底部を前記鉄部に吸着させることにより、傘を前記天井に固定して、水分が付着した傘を乾燥させることによって、床下を利用することなく屋内に設置することが可能となり、構造も簡易であるため容易に量産が可能となる。
【選択図】図2

特許請求の範囲【請求項１】
マグネットを付した底部と、開口部と、を有する傘固定袋と、
天井に付された鉄部と、
を備え、
前記傘固定袋に傘のハンドルを入れ、前記開口部を閉じることによって前記傘を固定し、前記傘固定袋の前記マグネット底部を前記鉄部に吸着させることにより、傘を前記天井に固定して、水分が付着した傘を乾燥させる、
ことを特徴とするマグネット式傘ハンガー。
続きを表示（約 280 文字）【請求項２】
鉄又はマグネットを付した底部と、開口部と、を有する傘固定袋と、
天井に付されたマグネット部と、
を備え、
前記傘固定袋に傘のハンドルを入れ、前記開口部を閉じることによって前記傘を固定し、前記傘固定袋の前記マグネット底部を前記鉄部に吸着させることにより、傘を前記天井に固定して、水分が付着した傘を乾燥させる、
ことを特徴とするマグネット式傘ハンガー。
【請求項３】
前記傘固定袋の前記開口部は、緒で締める巾着式である
ことを特徴とする請求項１又は請求項２のマグネット式傘ハンガー。

発明の詳細な説明【技術分野】
【０００１】
本発明は、磁力を利用し、濡れた傘を干すための傘ハンガーに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来、雨に濡れた傘を干すには、晴れた日に屋外に干すか、雨の日であれば室内で傘を広げ、床下に傘を広げ置くしか方法がなかった。当該方法であると、雨の日が続く梅雨の時期などは、屋内の床下に広げざるを得ないため、居住や通行の妨げになる。
【先行技術文献】
【特許文献】
【０００３】
実登３１８８８５４号
実登３２０６２３３号
特開２０１７－１４４１９８号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１及び請求項２の考案は、物干し竿の使用と屋外設置を前提としており気軽な設置はできない。
【０００５】
また、特許文献３の発明は、物干しは利用しないが、構造も複雑で、床下設置となり設置場所が必要となる。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、請求項１の発明は、マグネットを付した底部と、開口部と、を有する傘固定袋と、天井に付された鉄部と、を備え、前記傘固定袋に傘のハンドルを入れ、前記開口部を閉じることによって前記傘を固定し、前記傘固定袋の前記マグネット底部を前記鉄部に吸着させることにより、傘を前記天井に固定して、水分が付着した傘を乾燥させることを特徴としている。
【発明の効果】
【０００７】
本発明によれば、床下を利用することなく屋内に設置することが可能となり、構造も簡易であるため容易に量産が可能となる。
【図面の簡単な説明】
【０００８】

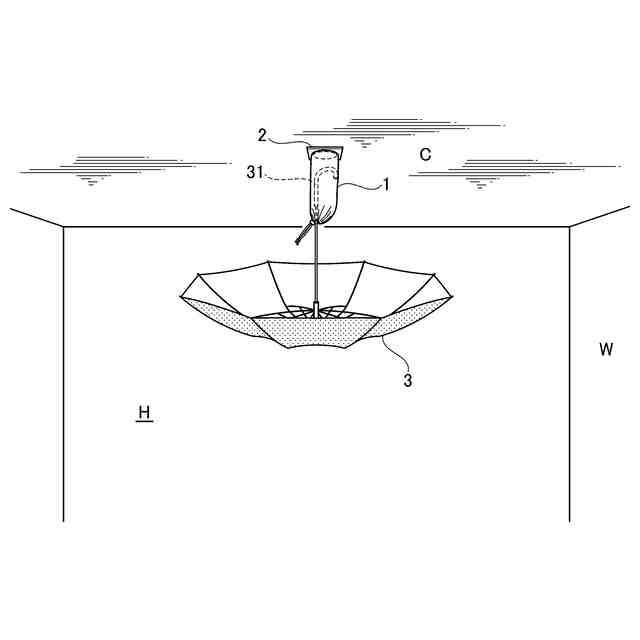

本発明の実施形態にかかるマグネット式傘ハンガーＨを用いて、ハンドル部３１がフックタイプの傘を干している実施図である。

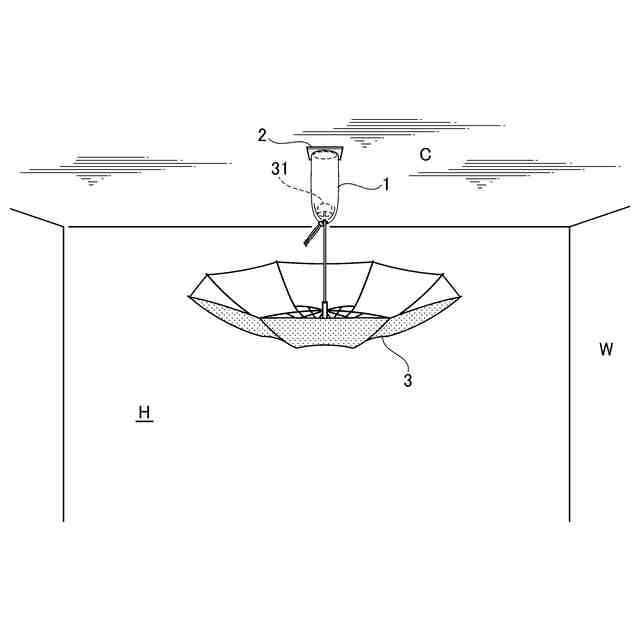

本発明の実施形態にかかるマグネット式傘ハンガーＨを用いて、折りたたみ傘を干している実施図である。

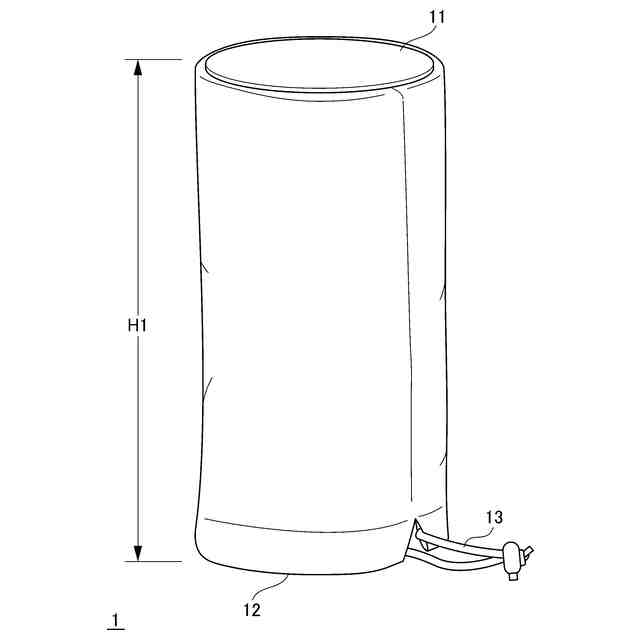

本発明の実施形態にかかる傘固定袋１の斜視図である。

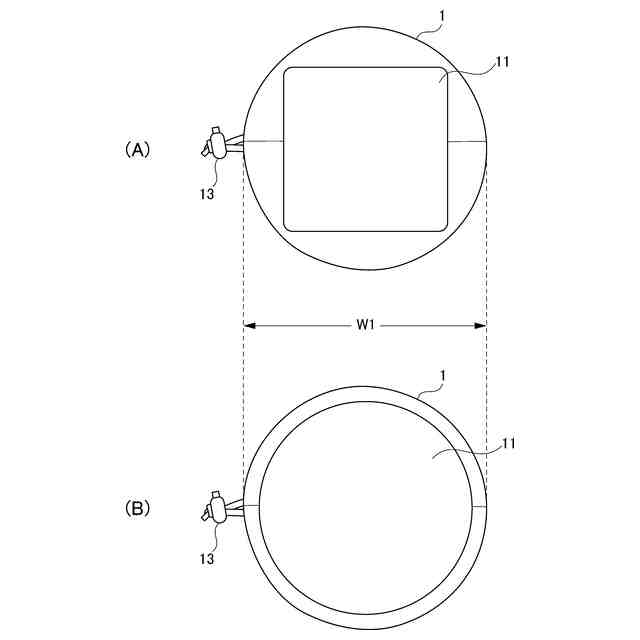

本発明の実施形態にかかる傘固定袋１の底面図である。

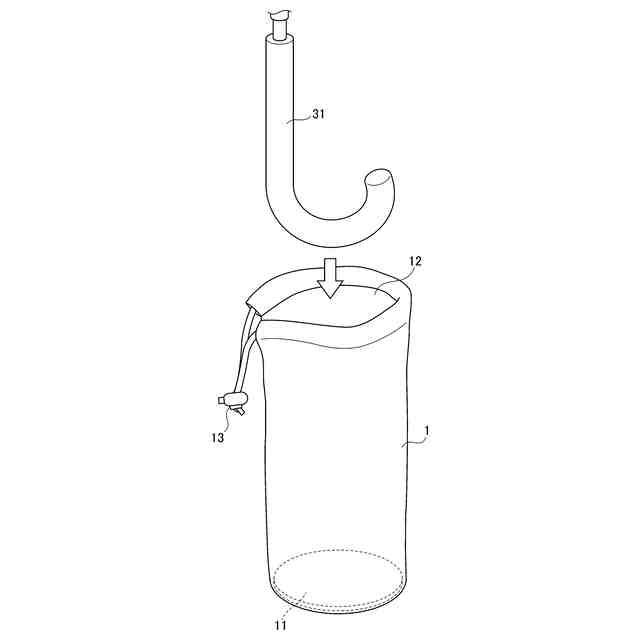

本発明の実施形態にかかる傘固定袋１に傘３のフックタイプのハンドル部３１を挿入する図である。

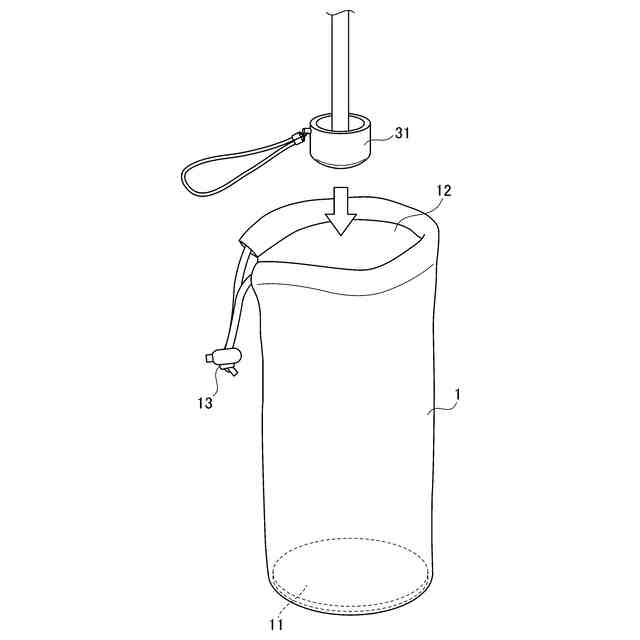

本発明の実施形態にかかる傘固定袋１に折りたたみ傘３のハンドル部３１を挿入する図である。
【発明を実施するための形態】
【０００９】
以下、添付した図面を参照しながら、本発明の実施形態を説明する。なお、以下の記載は特許請求の範囲に記載される技術的範囲や用語の意義を限定するものではない。
【００１０】
図１は本発明の実施形態にかかるマグネット式傘ハンガーＨを用いて、ハンドル部３１がフックタイプの傘を干している実施図、図２は本発明の実施形態にかかるマグネット式傘ハンガーＨを用いて、折りたたみ傘を干している実施図、図３は本発明の実施形態にかかる傘固定袋１の斜視図、図４は本発明の実施形態にかかる傘固定袋１の底面図、図５は発明の実施形態にかかる傘固定袋１に傘３のハンドル部３１を挿入する図、及び図６は発明の実施形態にかかる傘固定袋１に傘３のハンドル部３１を挿入する図である。
（【００１１】以降は省略されています）
