公開番号2025066145
公報種別公開特許公報(A)
公開日2025-04-22
出願番号2025012107,2023214623
出願日2025-01-28,2023-12-20
発明の名称発泡成形用組成物、発泡成形体、発泡電線、発泡成形体の製造方法、電線の製造方法及び車載ネットワークーブル
出願人ダイキン工業株式会社
代理人弁理士法人タス・マイスター
主分類C08J 9/04 20060101AFI20250415BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】車載ネットワークケーブル用電線として好適に使用することができる発泡成形体及び発泡電線を提供する。
【解決手段】フッ素樹脂(A)と、熱分解温度が300℃以上であり、溶解度パラメータ(SP値)が8～15である化合物(B)とを含み、車載ネットワークケーブル用電線の被覆に使用されることを特徴とする発泡成形用組成物。
【選択図】なし

特許請求の範囲【請求項１】
フッ素樹脂（Ａ）と、熱分解温度が３００℃以上であり、溶解度パラメータ（ＳＰ値）が８～１５である化合物（Ｂ）とを含み、車載ネットワークケーブル用電線の被覆に使用されることを特徴とする発泡成形用組成物。
続きを表示（約 1,400 文字）【請求項２】
化合物（Ｂ）は、芳香環、リン酸エステル基、並びにアミド基からなる群より選択される少なくとも一種の部分構造を含む化合物である請求項１記載の発泡成形用組成物。
【請求項３】
化合物（Ｂ）は、Ｃ６－１４の芳香環を１つ以上含む化合物又はその塩である請求項２記載の発泡成形用組成物。
【請求項４】
化合物（Ｂ）は、リン酸エステル及びその塩、リン酸エステル錯体化合物、並びにアミド基を２つ以上有する化合物からなる群より選択される少なくとも一種の化合物である請求項２記載の発泡成形用組成物。
【請求項５】
化合物（Ｂ）の塩は、アルカリ金属又はアルカリ土類金属である請求項３又は４記載の発泡成形用組成物。
【請求項６】

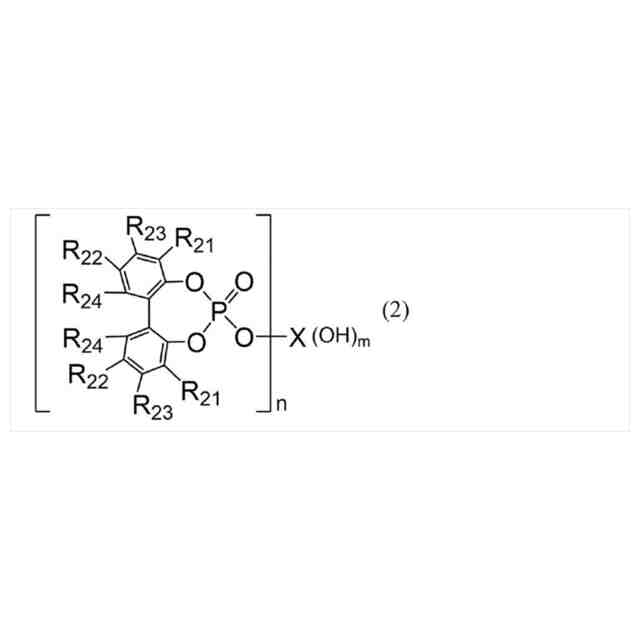

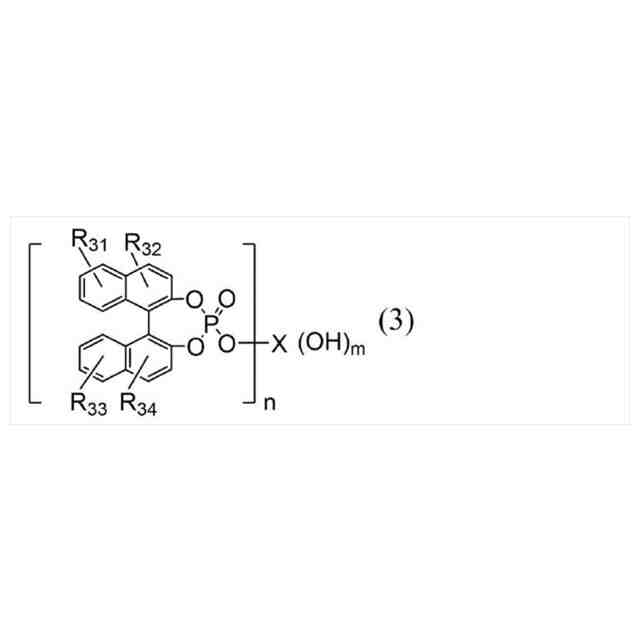

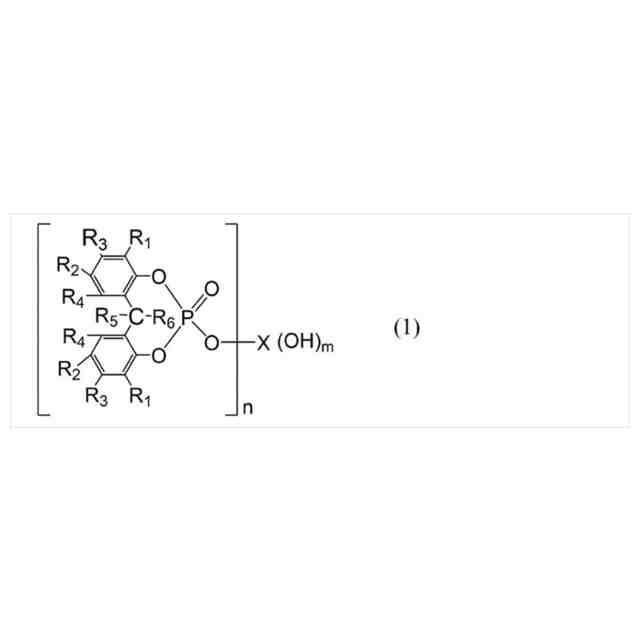

化合物（Ｂ）は、下記式（１）、（２）、（３）及び（４）により表される化合物のうち少なくとも一種である請求項２～４のいずれかに記載の発泡成形用組成物。
JPEG
71
170
JPEG
65
170
JPEG
55
170
JPEG
23
170
（式中、Ｒ
１
、Ｒ
２
、Ｒ
３
、Ｒ
４、
Ｒ
２１
、Ｒ
２２
、Ｒ
２３
、Ｒ
２４
、Ｒ
３１
、Ｒ
３２
、Ｒ
３３
、Ｒ
３４
、Ｒ
4１
、Ｒ
４２
は水素原子、炭素原子数１～８のアルキル基もしくはシクロアルキル基、又は、炭素原子数６～１２のアリール基、アルキルアリール基もしくはアリールアルキル基を表し、Ａｒ
４１
はアリール基を表しＲ
５
、Ｒ
６
は水素原子またはメチル基を表し、ｎは１または２の整数を表し、ｍは０～２の整数を表し、Ｘはｍ＋ｎ価の金属を表す。）
【請求項７】
式（１）、式（２）、式（３）のＲ
１、
Ｒ
２、
Ｒ
２１、
Ｒ
２２、
Ｒ
３１
及びＲ
３３
は、炭素数が１～８のアルキル基である請求項６記載の発泡成形用組成物。
【請求項８】
式（１）、式（２）、式（３）のＸは、ナトリウム、カリウム、ルビジウム、カルシウム及びバリウムのうち少なくとも一種である請求項６記載の発泡成形用組成物。
【請求項９】
化合物（Ｂ）は、上記式（１）により表される芳香族環状リン酸エステル塩である請求項６に記載の発泡成形用組成物。
【請求項１０】

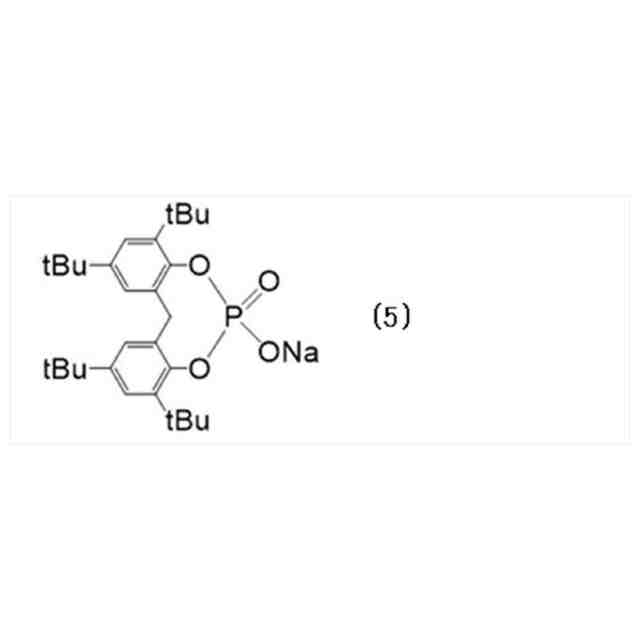

化合物（Ｂ）は、リン酸２，２’－メチレンビス（４，６－ジ－ｔ－ブチルフェニル）ナトリウムである請求項９記載の発泡成形用組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、発泡成形用組成物、発泡成形体、発泡電線、発泡成形体の製造方法、電線の製造方法及び車載ネットワークーブルに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
オフィス、家庭等で通信ネットワークが普及しているが、近年では、自動運転支援システムの採用等に伴う通信データ量の増大に伴って、車両においても通信速度向上が求められており、イーサネット（登録商標）のような高速通信可能なネットワークケーブルの導入が進められている。
【０００３】
特許文献１には、信号導体の周りが絶縁被覆された一対のコア電線とドレイン線とが撚り合わされてなるツイストペア線と、上記ツイストペア線の外周を覆う導体箔と、上記導体箔の外周を覆う外皮絶縁層とを有するシールドツイストペアケーブルであって、上記ツイストペア線は、少なくとも２本以上のドレイン線が撚り合わされてなることを特徴とするシールドツイストペアケーブルが記載されている。
【０００４】
特許文献２には、フッ素樹脂によって被覆された車載ネットワークケーブル用電線が開示されている。
特許文献３には、フッ素樹脂を使用した発泡成形用組成物及び発泡電線が開示されている。
【先行技術文献】
【特許文献】
【０００５】
特開２００８－２８７９４８号
特開２０２１－１５８１１１号
特開２０２２－２８６４０号
【発明の概要】
【発明が解決しようとする課題】
【０００６】
本開示の目的は、車載ネットワークケーブル用電線として好適に使用することができる発泡成形体及び発泡電線を提供することである。
【課題を解決するための手段】
【０００７】
本開示は、フッ素樹脂（Ａ）と、熱分解温度が３００℃以上であり、溶解度パラメータ（ＳＰ値）が８～１５である化合物（Ｂ）とを含み、車載ネットワークケーブル用電線の被覆に使用されることを特徴とする発泡成形用組成物である。
【０００８】
上記化合物（Ｂ）は、芳香環、リン酸エステル基、並びにアミド基からなる群より選択される少なくとも一種の部分構造を含む化合物であることが好ましい。
上記化合物（Ｂ）は、Ｃ６－１４の芳香環を１つ以上含む化合物又はその塩であることが好ましい。
上記化合物（Ｂ）は、リン酸エステル及びその塩、リン酸エステル錯体化合物、並びにアミド基を２つ以上有する化合物からなる群より選択される少なくとも一種の化合物であることが好ましい。
上記化合物（Ｂ）の塩は、アルカリ金属又はアルカリ土類金属であることが好ましい。
【０００９】

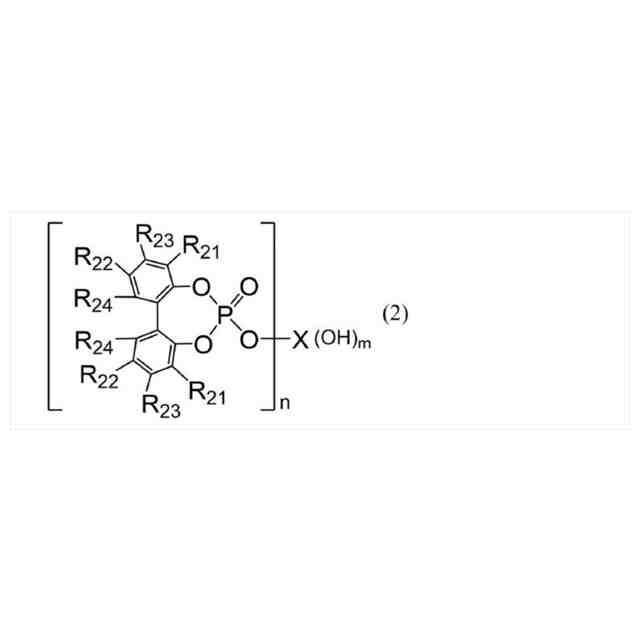

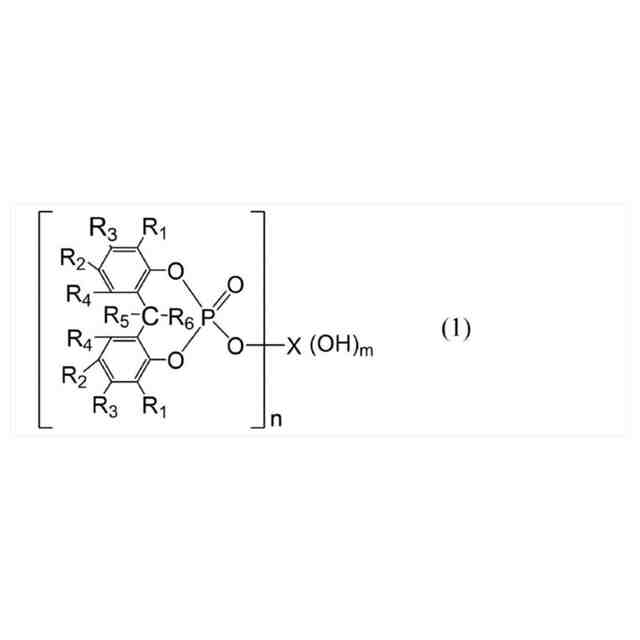

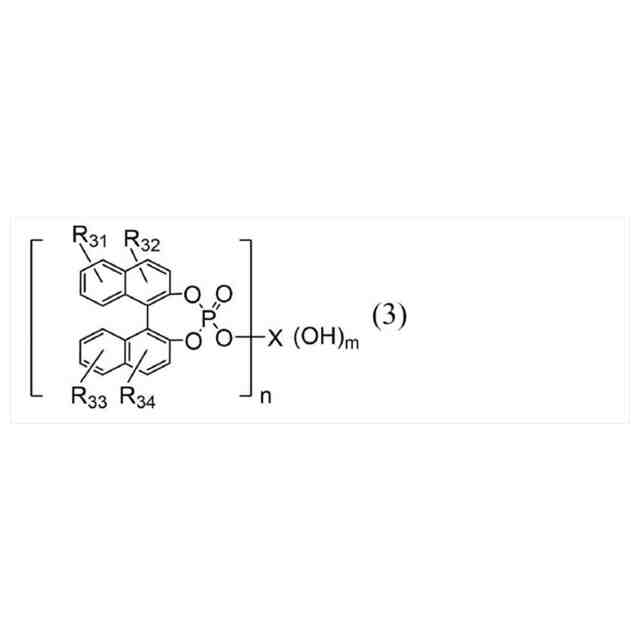

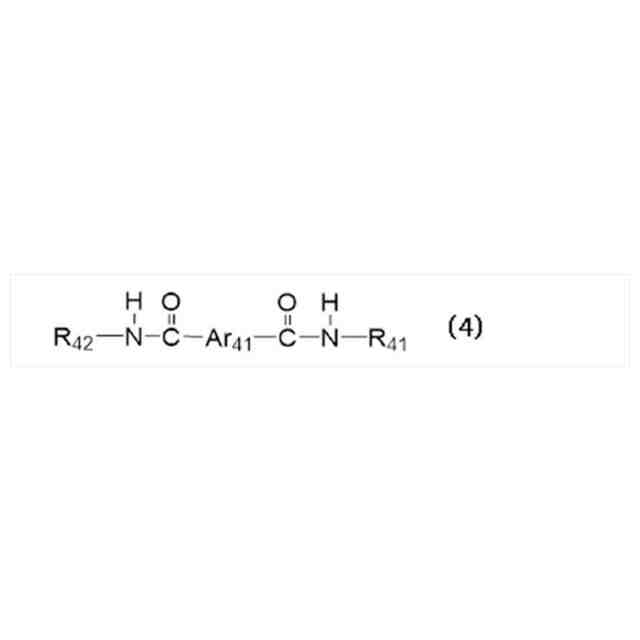

上記化合物（Ｂ）は、下記式（１）、（２）、（３）及び（４）により表される化合物のうち少なくとも一種であることが好ましい。
JPEG
59
170
JPEG
62
170
JPEG
58
170
JPEG
25
170
（式中、Ｒ
１
、Ｒ
２
、Ｒ
３
、Ｒ
４
、Ｒ
２１
、Ｒ
２２
、Ｒ
２３
、Ｒ
２４
、Ｒ
３１
、Ｒ
３２
、Ｒ
３３
、Ｒ
３４
、Ｒ
4１
、Ｒ
４２
は水素原子、炭素原子数１～８のアルキル基もしくはシクロアルキル基、又は、炭素原子数６～１２のアリール基、アルキルアリール基もしくはアリールアルキル基を表し、Ａｒ４１はアリール基を表しＲ
５
、Ｒ
６
は水素原子またはメチル基を表し、ｎは１または２の整数を表し、ｍは０～２の整数を表し、Ｘはｍ＋ｎ価の金属を表す。）
【００１０】
式（１）、式（２）、式（３）のＲ
１
、Ｒ
２
、Ｒ
２１
、Ｒ
２２
、Ｒ
３１
及びＲ
３３
は、炭素数が１～８のアルキル基であることが好ましい。
式（１）、式（２）、式（３）のＸは、ナトリウム、カリウム、ルビジウム、カルシウム及びバリウムのうち少なくとも一種であることが好ましい。
（【００１１】以降は省略されています）
