特許ウォッチ

公開番号2025022126
公報種別公開特許公報(A)
公開日2025-02-14
出願番号2023126409
出願日2023-08-02
発明の名称ホットメルト組成物
出願人アイカ工業株式会社
代理人
主分類C08L 23/14 20060101AFI20250206BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】溶融粘度が適度であることから塗布作業性が良好で、固化した後の機械的物性に優れており、低温環境下においても一定の耐久性を維持することができるホットメルト組成物を提供する。
【解決手段】オレフィン系エラストマー(A)と、粘着付与剤(B)と、を含有し、オレフィン系エラストマー(A)の溶融粘度(190℃)が100～30,000mPa・sであり、オレフィン系エラストマー(A)として、針入度(ASTM D-1321)が、30dmm以上であるオレフィン系エラストマー(a1)と、25dmm以下であるオレフィン系エラストマー(a2)と、を含有することを特徴とするホットメルト組成物。
【選択図】なし
特許請求の範囲【請求項１】
オレフィン系エラストマー（Ａ）と、粘着付与剤（Ｂ）と、を含有し、
オレフィン系エラストマー（Ａ）の溶融粘度（１９０℃）が１００～３０，０００ｍＰａ・ｓであり、
オレフィン系エラストマー（Ａ）として、針入度（ＡＳＴＭＤ－１３２１）が、３０ｄｍｍ以上であるオレフィン系エラストマー（ａ１）と、２５ｄｍｍ以下であるオレフィン系エラストマー（ａ２）と、を含有することを特徴とするホットメルト組成物。
続きを表示（約 170 文字）【請求項２】
オレフィン系エラストマー（Ａ）が、非晶性ポリアルファオレフィンであることを特徴とする請求項１記載のホットメルト組成物。
【請求項３】
フィルターに用いることを特徴とする請求項１又は２記載のホットメルト組成物。
【請求項４】
請求項１又は２記載のホットメルト組成物を用いて製造された物品。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ホットメルト組成物に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来から、ホットメルト組成物について、広く研究開発が行われている。ホットメルト組成物は、加熱することにより溶融し、２３℃程度の常温まで冷却させると固化することから、接着剤として好適に用いられている。その特徴としては、無溶剤で環境に優しく、短時間で硬化可能で、非常に扱いやすい材料であることが挙げられ、製造現場における作業環境を改善することが可能であることから、様々な分野において幅広く用いられている。
【０００３】
過去に、本願の出願人は、オレフィン系エラストマー（Ａ）と、粘着付与剤（Ｂ）と、ワックス（Ｃ）と、を含有し、オレフィン系エラストマー（Ａ）として、メルトフローレート（ＡＳＴＭＤ－１２３８、２３０℃／２．１６ｋｇ）が１～５００ｇ／１０ｍｉｎであるオレフィン系エラストマー（ａ１）と、溶融粘度（１９０℃）が１００～３０，０００ｍＰａ・ｓであるオレフィン系エラストマー（ａ２）と、を含むことを特徴とするホットメルト組成物を発明した（特許文献１）。このホットメルト組成物は、繊維質素材に対して接着力を発揮し、オープンタイムが長く溶融粘度が適度であることから作業性が良好で、耐衝撃性にも優れているものであった。
【先行技術文献】
【特許文献】
【０００４】
特開２０２０－１６４６５２号公報
【０００５】
従来から、各種分野において、排熱やろ過、異物混入防止のために、製品内部に繊維質素材からなるフィルターが設けられており、製品ごとの内部構造に合わせて、フィルターの形状を加工し固定するために、ホットメルト組成物が好ましく用いられている。
【０００６】
例えば、輸送用機器や電気製品に設置されるフィルターに、ホットメルト組成物を用いる場合、塗布作業性の向上のため一定水準の溶融粘度が必要とされたり、固化した後の機械的物性の向上が求められたりしている。また、冬季の厳しい低温環境下において、一定の耐久性を維持できることも要求されている。ここで、特許文献１にかかるホットメルト組成物においては、機械的物性の向上と、低温環境下における耐久性を両立することがやや難しく、改善の余地があった。
【発明の概要】
【発明が解決しようとする課題】
【０００７】
本発明が解決しようとする課題は、溶融粘度が適度であることから塗布作業性が良好で、固化した後の機械的物性に優れており、低温環境下においても一定の耐久性を維持することができるホットメルト組成物を提供することである。
【課題を解決するための手段】
【０００８】
オレフィン系エラストマー（Ａ）と、粘着付与剤（Ｂ）と、を含有し、オレフィン系エラストマー（Ａ）の溶融粘度（１９０℃）が１００～３０，０００ｍＰａ・ｓであり、オレフィン系エラストマー（Ａ）として、針入度（ＡＳＴＭＤ－１３２１）が、３０ｄｍｍ以上であるオレフィン系エラストマー（ａ１）と、２５ｄｍｍ以下であるオレフィン系エラストマー（ａ２）と、を含有することを特徴とするホットメルト組成物である。
【発明の効果】
【０００９】
本発明にかかるホットメルト組成物は、溶融粘度が適度であることから塗布作業性が良好で、固化した後の機械的物性に優れており、低温環境下においても一定の耐久性を維持することができるという効果がある。
【発明を実施するための形態】
【００１０】
＜オレフィン系エラストマー＞
本発明では、オレフィン系エラストマー（Ａ）を用いる。当該（Ａ）成分は、本発明にかかるホットメルト組成物のベースポリマーとして用いられる。

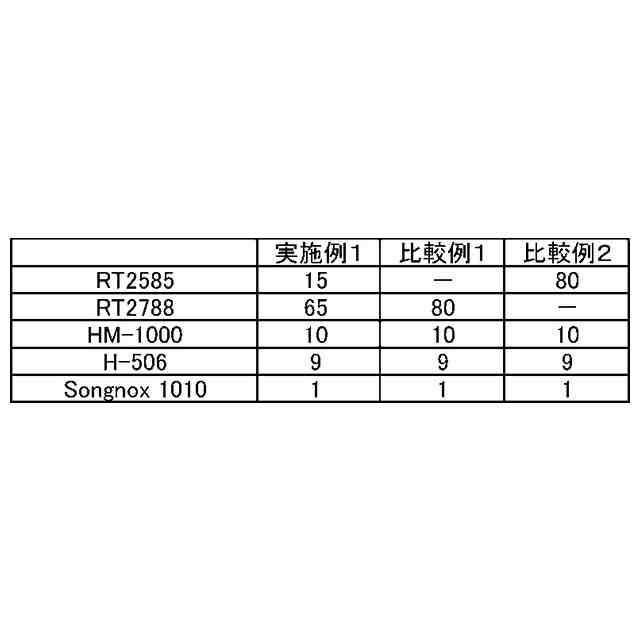

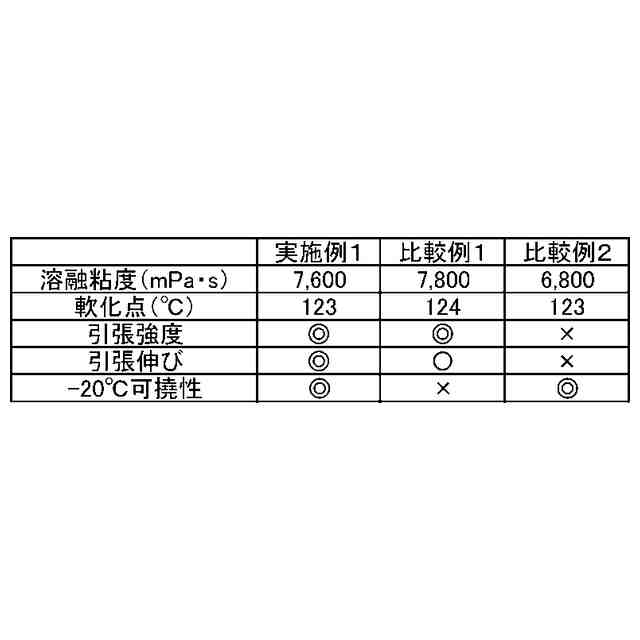

（【００１１】以降は省略されています）

関連特許
