特許ウォッチ

公開番号2025031664
公報種別公開特許公報(A)
公開日2025-03-07
出願番号2024140842
出願日2024-08-22
発明の名称ポリオレフィン系樹脂組成物
出願人東ソー株式会社
代理人
主分類C08L 23/00 20060101AFI20250228BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】アルデヒドに由来する臭気が低減されたポストコンシューマーリサイクル(PCR)ポリオレフィンを含む樹脂組成物を提供する。
【解決手段】ポストコンシューマーリサイクル(PCR)ポリオレフィンとアルデヒド捕捉剤とを含み、該アルデヒド捕捉剤がアミノオキシアルキル基を含む特定の化合物と担体とが化学結合により結合したアミノオキシアルキル基担持担体であり、該アミノオキシアルキル基担持担体が下記式(2)～(4)で示される構造のうちいずれか1つ以上の構造を有する、ポリオレフィン系樹脂組成物。
<com:Image com:imageContentCategory="Drawing"> <com:ImageFormatCategory>JPEG</com:ImageFormatCategory> <com:FileName>2025031664000011.jpg</com:FileName> <com:HeightMeasure com:measureUnitCode="Mm">47</com:HeightMeasure> <com:WidthMeasure com:measureUnitCode="Mm">165</com:WidthMeasure> </com:Image>
【選択図】なし
特許請求の範囲【請求項１】
ポストコンシューマーリサイクル（ＰＣＲ）ポリオレフィンとアルデヒド捕捉剤とを含み、

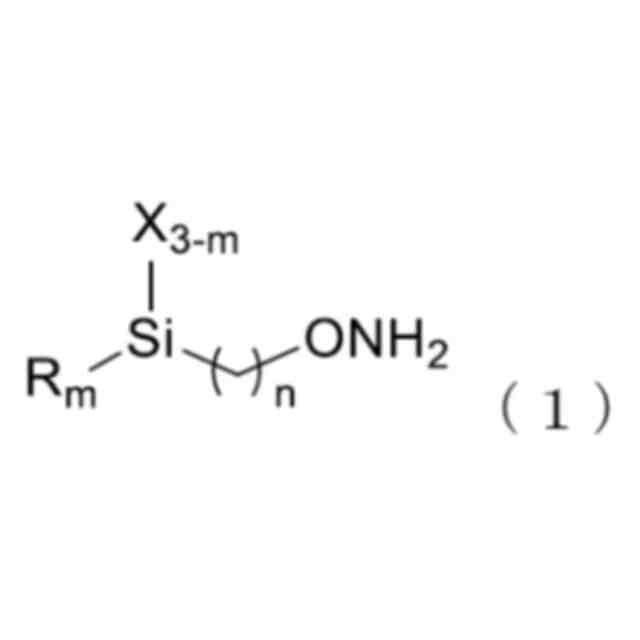

該アルデヒド捕捉剤が下記式（１）で表される化合物と担体とが化学結合により結合したアミノオキシアルキル基担持担体であり、

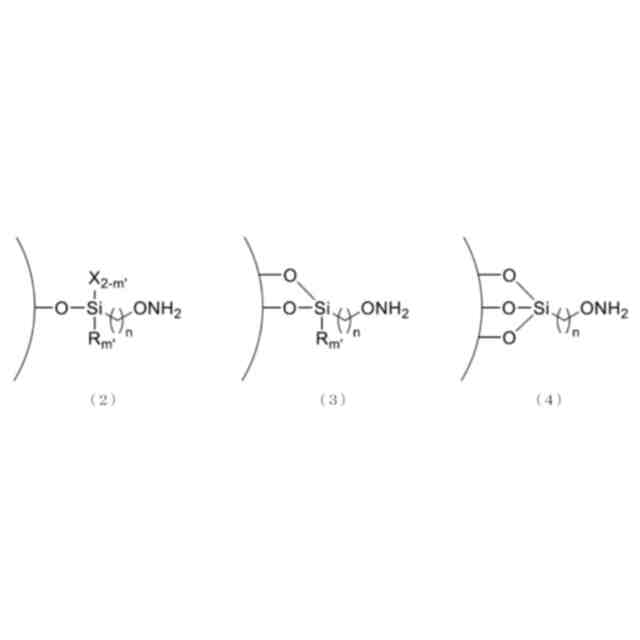

該アミノオキシアルキル基担持担体が下記式（２）～（４）で示される構造のうちいずれか１つ以上の構造を有する、ポリオレフィン系樹脂組成物。
JPEG
37
165
JPEG
47
165
［上記式（１）～（４）中、Ｒは炭素数１～４のアルキル基を表し、Ｘは炭素数１～４のアルコキシ基を表し、ｍは０～２の整数を表し、ｍ’は、０～１の整数を表し、ｎは１～１２の整数を表す。ｍが０又は１、若しくはｍ’が０のとき、複数のＸは同一又は相異なっていてもよく、ｍが２のとき、複数のＲは同一又は相異なっていてもよい。］
続きを表示（約 620 文字）【請求項２】
ポストコンシューマーリサイクル（ＰＣＲ）ポリオレフィンにおけるポリオレフィンが、ポリエチレンである、請求項１に記載のポリオレフィン系樹脂組成物。
【請求項３】
式（１）、（２ａ）～（２ｃ）中、Ｒがメチル基であり、Ｘが、各々独立して、メトキシ基、エトキシ基又はイソプロポキシ基である、請求項１に記載のポリオレフィン系樹脂組成物。
【請求項４】
担体が、シリカゲル、アルミナ、ゼオライト、マグネシア、チタニア、ジルコニア、セリア、珪藻土、活性炭、セルロース、又はヒドロキシアパタイトである、請求項１又は２に記載のポリオレフィン系樹脂組成物。
【請求項５】
担体が、シリカゲルである、請求項４に記載のポリオレフィン系樹脂組成物。
【請求項６】
アルデヒド捕捉剤の含有量が、前記ポリオレフィン系樹脂組成物の総量に対して、０．０１質量％以上１０質量％以下である、請求項１又は２に記載のポリオレフィン系樹脂組成物。
【請求項７】
ポストコンシューマーリサイクル（ＰＣＲ）ポリオレフィンがアルデヒドを含む、請求項１又は２に記載のポリオレフィン系樹脂組成物。
【請求項８】
ポストコンシューマーリサイクル（ＰＣＲ）ポリオレフィンに含まれるアルデヒドがアセトアルデヒド及び／又はブチルアルデヒドである、請求項７に記載のポリオレフィン系樹脂組成物。

発明の詳細な説明【技術分野】
【０００１】
本開示は、アルデヒドに由来する臭気が低減されたポリオレフィン系樹脂組成物に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
近年、プラスチックによる環境汚染が問題視され、プラスチック製品のマテリアルリサイクルが促進されている。
【０００３】
プラスチックリサイクルは、リサイクルする原料・分別元によって、「ポストコンシューマーリサイクル（ＰＣＲ）」と「ポストインダストリアルリサイクル（ＰＩＲ）」の２つに分けられる。ポストコンシューマーリサイクル（ＰＣＲ）とは、市場で使用済みの製品を回収、再生資源化することをいい、ポストインダストリアルリサイクル（ＰＩＲ）とは、市場に出る前の製品製造工程で発生した材料をリサイクル・再利用することをいう。
【０００４】
廃プラスチックを再利用し、成形品を得るまでの工程は、一般に、回収した廃プラスチックの洗浄、脱水、粉砕、リペレット、成形が挙げられる。
【０００５】
ここで、ポストコンシューマーリサイクル（ＰＣＲ）に供される廃プラスチックは主成分以外に多種多様な物質を含有しており、洗浄工程後もこのような不純物が残留していることが多い。このようなことから、リサイクルプラスチック材を原材料として用いた成形品は、不純物に由来するアルデヒド等により臭気が発生し使用し難いものであるばかりか、成形加工性が低下するという問題がある。
【０００６】
このような状況下、廃プラスチックに含まれる不純物の除去は、これまでにも検討されている。
【０００７】
例えば、プラスチック製容器包装廃棄物やその他の一般プラスチック製品の廃棄物等の塩化ビニル樹脂を含む廃プラスチックに、酸化マグネシウムやハイドロタルサイト等の受酸剤を添加し、塩酸の発生を抑制する方法が提案されている（例えば、特許文献１参照。）。
【０００８】
また、ポリオレフィン系包装容器の再生樹脂層を含む多層プラスチック容器に、ゼオライト等の吸着剤を添加し、熱劣化により発生する炭化水素系揮発物を吸着させた、臭気の少ない再生樹脂容器が提案されている（例えば、特許文献２参照。）。
【０００９】
しかしながら、特許文献１に記載の方法は塩酸の抑制方法について、特許文献２に記載の方法は炭化水素系揮発物の吸着による臭気の低減方法についての検討であり、アルデヒドの低減については検討されていない。また、一般に樹脂成型を行う際は２００℃以上に加温することが多いが、この際に既存のアルデヒド捕捉剤は失活してしまう場合がある。
【先行技術文献】
【特許文献】
【００１０】
特許第４８２８８３６号公報
特開１９９５－３３１７２号公報
【発明の概要】
【発明が解決しようとする課題】
（【００１１】以降は省略されています）

関連特許
