特許ウォッチ

公開番号2025088925
公報種別公開特許公報(A)
公開日2025-06-12
出願番号2023203761
出願日2023-12-01
発明の名称難燃性樹脂組成物
出願人株式会社ENEOS NUC
代理人個人
主分類C08L 23/02 20250101AFI20250605BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】優れた難燃性を有するとともに、流動性および機械的特性にも優れた樹脂組成物を提供すること。
【解決手段】(A)エチレン酢酸ビニル共重合体(EVA)樹脂20～30重量%、(B)無水マレイン酸変性ポリエチレン1～10重量%、(C)水酸化マグネシウム粒子50～70重量%、(D)アクリル変性シリコーン樹脂1～5重量%および(E)エチレン/プロピレン系熱可塑性エラストマー(TPO樹脂)1～10重量%を含有する。
【選択図】なし
特許請求の範囲【請求項１】
（Ａ）オレフィン系重合体２０～３０重量％、
（Ｂ）酸変性ポリオレフィン１～１０重量％、
（Ｃ）難燃剤５０～７０重量％、
（Ｄ）変性シリコーン１～５重量％および
（Ｅ）オレフィン系熱可塑性エラストマー１～１０重量％
を含有する難燃性樹脂組成物。
続きを表示（約 670 文字）【請求項２】
前記（Ａ）成分が、エチレン（共）重合体および／またはプロピレン（共）重合体からなり、
前記（Ｂ）成分が、酸変性ポリエチレンおよび／または酸変性ポリプロピレンからなり、
前記（Ｃ）成分が無機難燃剤からなり、
前記（Ｄ）成分がポリエチレンおよびポリプロピレンと相溶する有機基を側鎖に有することにより変性されたシリコーンからなり、
前記（Ｅ）成分が、エチレン／プロピレン系熱可塑性エラストマーからなる請求項１に記載の難燃性樹脂組成物。
【請求項３】
前記（Ａ）成分がエチレン（共）重合体からなり、
前記（Ｂ）成分が酸変性ポリエチレンからなり、
前記（Ｃ）成分が金属水酸化物からなり、
前記（Ｄ）成分が、アクリル基または酢酸ビニル基を側鎖に有することにより変性されたシリコーンからなり、
前記（Ｅ）成分が、エチレンプロピレン共重合体がポリプロピレン中に分散された前記エチレン／プロピレン系熱可塑性エラストマーからなる請求項２に記載の難燃性樹脂組成物。
【請求項４】
前記（Ａ）成分がエチレン酢酸ビニル共重合体からなり、前記（Ｂ）成分が無水マレイン酸変性ポリエチレンからなり、
前記（Ｃ）成分が水酸化マグネシウムまたは水酸化アルミニウムからなり、
前記（Ｄ）成分がアクリル基を側鎖に有することによって変性されたシリコーンからなる請求項３に記載の難燃性樹脂組成物。

発明の詳細な説明【技術分野】
【０００１】
本発明は、難燃性樹脂組成物に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、絶縁電線・ケーブルの絶縁層などを形成するために使用される難燃性樹脂組成物として、下記特許文献１には、（Ａ）密度０．８８０～０．９０８ｇ／ｃｍ
3
で、１９０℃、２．１６ｋｇ荷重におけるメルトフローレート（ＭＦＲ）が０．５～４．０ｇ／１０ｍｉｎである直鎖状超低密度ポリエチレンを３０～６０重量％、（Ｂ）コモノマー含量を１２～２５重量％含み、１９０℃、２．１６ｋｇ荷重におけるメルトフローレート（ＭＦＲ）が０．１～５．０ｇ／１０ｍｉｎであるエチレン－酢酸ビニル共重合体（ＥＶＡ）又はエチレン－酢酸エチル共重合体（ＥＥＡ）を４０～７０重量％、（Ｃ）難燃剤として、前記樹脂（Ａ＋Ｂ）１００重量部に対し、水酸化マグネシウムを８０～１６０重量部加えてなる難燃性樹脂組成物が提案されている。
【０００３】
また、下記特許文献２には、エチレン系重合体（Ａ）と、酸変性熱可塑性樹脂（Ｂ）と、ポリエチレン（Ｃ）と、難燃剤（Ｄ）とを含み、前記エチレン系重合体（Ａ）は、エチレン－α－オレフィン重合体及びエチレン－不飽和カルボン酸エステル共重合体を含み、前記酸変性熱可塑性樹脂（Ｂ）は、無水マレイン酸変性熱可塑性樹脂及びマレイン酸変性熱可塑性樹脂からなる群より選ばれる少なくとも１種の熱可塑性樹脂であり、前記ポリエチレン（Ｃ）は、０．９５０ｇ／ｃｍ
3
以上の密度を有し、前記エチレン系重合体（Ａ）と前記酸変性熱可塑性樹脂（Ｂ）と前記ポリエチレン（Ｃ）との合計１００質量％中の前記エチレン系重合体（Ａ）の含有率が４０質量％以上８５質量％以下、前記酸変性熱可塑性樹脂（Ｂ）の含有率が１０質量％以上３０質量％以下、前記ポリエチレン（Ｃ）の含有率が５質量％以上３０質量％以下であり、前記エチレン系重合体（Ａ）と前記酸変性熱可塑性樹脂（Ｂ）と前記ポリエチレン（Ｃ）との合計１００質量部に対して前記難燃剤（Ｄ）が８０質量部以上９６質量部以下の割合で配合されている難燃性樹脂組成物が提案されている。
【０００４】
また、下記特許文献３には、エチレン－酢酸ビニル共重合体及びエチレン－ブテン共重合体のうちいずれか一方を５０質量部以上９０質量部以下と、低密度ポリエチレンを１０質量部以上５０質量部以下とを含有するベースポリマと、前記ベースポリマ１００質量部に対し、非晶質シリカを１質量部以上１０質量部以下、ノンハロゲン難燃剤を１０質量部以上１５０質量部以下含有するノンハロゲン難燃性樹脂組成物が提案されている。
【先行技術文献】
【特許文献】
【０００５】
２００４－１０８１１号公報
２０１５－１５１４１５号公報
２０１８－９２８８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
上記特許文献１～３に記載の難燃性樹脂組成物には、難燃剤として、水酸化マグネシウムなどの金属水酸化物が高い割合で含有されている。
このため、これらの樹脂組成物は、流動性や機械的特性に劣るという問題がある。
本発明の目的は、優れた難燃性を有するとともに、流動性および機械的特性にも優れた樹脂組成物を提供することにある。
【課題を解決するための手段】
【０００７】
（１）本発明の難燃性樹脂組成物は、（Ａ）オレフィン系重合体２０～３０重量％、（Ｂ）酸変性ポリオレフィン１～１０重量％、（Ｃ）難燃剤５０～７０重量％、（Ｄ）変性シリコーン１～５重量％および（Ｅ）オレフィン系熱可塑性エラストマー１～１０重量％を含有することを特徴とする。
【０００８】
（２）本発明の難燃性樹脂組成物において、前記（Ａ）成分が、エチレン（共）重合体および／またはプロピレン（共）重合体からなり、前記（Ｂ）成分が、酸変性ポリエチレンおよび／または酸変性ポリプロピレンからなり、前記（Ｃ）成分が無機難燃剤からなり、前記（Ｄ）成分が、ポリエチレンおよびポリプロピレンと相溶する有機基を側鎖に有することにより変性されたシリコーンからなり、前記（Ｅ）成分が、エチレン／プロピレン系熱可塑性エラストマーからなることが好ましい。
【０００９】
（３）本発明の難燃性樹脂組成物において、前記（Ａ）成分がエチレン（共）重合体からなり、前記（Ｂ）成分が酸変性ポリエチレンからなり、前記（Ｃ）成分が金属水酸化物からなり、前記（Ｄ）成分が、アクリル基または酢酸ビニル基を側鎖に有することにより変性されたシリコーンからなり、前記（Ｅ）成分が、エチレンプロピレン共重合体がポリプロピレン中に分散された前記エチレン／プロピレン系熱可塑性エラストマーからなることが更に好ましい。
【００１０】
（４）本発明の難燃性樹脂組成物において、前記（Ａ）成分がエチレン酢酸ビニル共重合体からなり、前記（Ｂ）成分が無水マレイン酸変性ポリエチレンからなり、前記（Ｃ）成分が水酸化マグネシウムまたは水酸化アルミニウムからなり、前記（Ｄ）成分がアクリル基を側鎖に有することによって変性されたシリコーンからなることが特に好ましい。
【発明の効果】

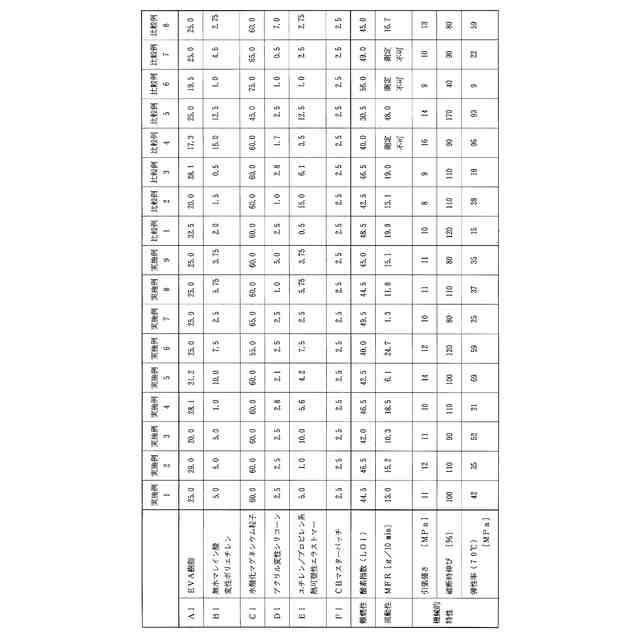

（【００１１】以降は省略されています）

関連特許
