特許ウォッチ

公開番号2025094528
公報種別公開特許公報(A)
公開日2025-06-25
出願番号2023210133
出願日2023-12-13
発明の名称エマルジョン組成物
出願人UBE株式会社
代理人弁理士法人津国
主分類C08L 33/04 20060101AFI20250618BHJP(有機高分子化合物;その製造または化学的加工;それに基づく組成物)
要約【課題】ソフトフィール性、タックフリー性及び摩擦堅牢性に優れるエマルジョン組成物を提供する。
【解決手段】本発明は、ポリウレタン樹脂(A)、アクリル樹脂(B)及び水系媒体(C)を含むエマルジョン組成物であって、前記ポリウレタン樹脂(A)の膜厚90μmのフィルムの弾性率が200MPa以上であり、前記アクリル樹脂(B)が、-15℃以下のガラス転移温度を有し、前記ポリウレタン樹脂(A)及び前記アクリル樹脂(B)の固形分比率(A/B)が、0.02～0.23である、エマルジョン組成物に関する。エマルジョン組成物を水性インク用のバインダーとして使用することにより、インクに使用する溶剤の使用量を低減することができるため、SDGs(Sustainable Development Goals)のGoal7等の達成に貢献することができる。
【選択図】なし
特許請求の範囲【請求項１】
ポリウレタン樹脂（Ａ）、アクリル樹脂（Ｂ）及び水系媒体（Ｃ）を含むエマルジョン組成物であって、
前記ポリウレタン樹脂（Ａ）の膜厚９０μｍのフィルムの弾性率が２００ＭＰａ以上であり、
前記アクリル樹脂（Ｂ）が、－１５℃以下のガラス転移温度を有し、
前記ポリウレタン樹脂（Ａ）及び前記アクリル樹脂（Ｂ）の固形分比率（Ａ／Ｂ）が、０．０２～０．２３である、エマルジョン組成物。
続きを表示（約 910 文字）【請求項２】
ポリウレタン樹脂（Ａ）が、酸性基非含有ポリオール（ａ）由来の構造、ポリイソシアネート（ｂ）由来の構造、及び酸性基含有ポリオール（ｃ）由来の構造を有する、請求項１に記載のエマルジョン組成物。
【請求項３】
酸性基非含有ポリオール（ａ）が、ポリカーボネートポリオール、ポリエステルポリオール及びポリエーテルポリオールからなる群より選ばれる少なくとも１種である、請求項２に記載のエマルジョン組成物。
【請求項４】
ポリウレタン樹脂（Ａ）が、さらに、水酸基及びアミノ基からなる群より選ばれる基を合計で２以上有する化合物（ｄ）（但し、ポリカーボネートポリオール、ポリエステルポリオール、ポリエーテルポリオール及び酸性基含有ポリオール（ｃ）ではない）由来の構造を有する、請求項３に記載のエマルジョン組成物。
【請求項５】
ポリイソシアネート（ｂ）が、脂環式ポリイソシアネート化合物である、請求項２に記載のエマルジョン組成物。
【請求項６】
ポリウレタン樹脂（Ａ）のウレタン結合及びウレア結合の合計の含有割合が、ポリウレタン樹脂（Ａ）の固形分基準で１０．０～２５．０質量％である、請求項１に記載のエマルジョン組成物。
【請求項７】
ポリウレタン樹脂（Ａ）の脂環構造の含有割合が、ポリウレタン樹脂（Ａ）の固形分基準で１５～５０質量％である、請求項１に記載のエマルジョン組成物。
【請求項８】
ポリウレタン樹脂（Ａ）の膜厚９０μｍのフィルムは、ポリウレタン樹脂（Ａ）のエマルジョンを、６０℃で２時間、次いで、１２０℃で２時間加熱して得られるフィルムである、請求項１に記載のエマルジョン組成物。
【請求項９】
エマルジョン組成物の膜厚９０μｍのフィルムの破断点強度が５ＭＰａ以上である、請求項１に記載のエマルジョン組成物。
【請求項１０】
インクジェット印刷に用いられる水性インク用バインダーである、請求項１～９のいずれか一項に記載のエマルジョン組成物。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、エマルジョン組成物に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
インクは、水性インクと溶剤系インクに大別される。水性インクは主溶媒が水であり、揮発性有機物の発生が少ないことから、環境対応材料として溶剤系インクからの置き換えが進んでいる材料である。
【０００３】
インクの性質は配合されるバインダー樹脂（即ち、インク用バインダーとして用いられる樹脂）の影響を多大に受けるため、インクに適したバインダー樹脂の開発が行われている。例えば、特許文献１には、アクリル樹脂、及びポリエチレンオキサイド鎖含有ポリオール由来の構造を有するポリウレタン樹脂を含むバインダー樹脂が記載されている。
特許文献２には、ポリウレタン樹脂及びシリコーン化合物を含むバインダー樹脂が記載されている。
特許文献３には、ポリウレタン樹脂、及びオキサゾリン架橋系アクリル樹脂を含む組成物が記載されている。
特許文献４には、特定のビニルモノマーを重合してなるビニル系樹脂が記載されている。
特許文献５には、ポリウレタン樹脂水性分散体の存在下にエチレン性不飽和モノマーを乳化重合して製造した複合樹脂水性分散体が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１９－８１８８７号公報
特開２０１９－１９３１４号公報
特開２０２１－１６１１５３号公報
国際公開第２０１３／１４６３５４号
特開２０００－２８１７０５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
一般に、バインダー樹脂のソフトフィール性を上げようとするとタックフリー性及び摩擦堅牢性が低くなるという問題があり、ソフトフィール性、タックフリー性及び摩擦堅牢性を同時に発現させることは困難である。
【０００６】
特許文献１、４では、ソフトフィール性、タックフリー性及び摩擦堅牢性を同時に発現させるバインダー樹脂の構成の検討がされていなかった。
特許文献２では、バインダー樹脂が比較的硬く、更なるソフトフィール性向上が求められた。
特許文献３では、組成物が硬質であり、インク用途への適用は困難であった。
特許文献５では、二段階の乳化重合プロセスが必要であり、工程負荷の軽減が望まれた。
【０００７】
本発明の課題は、上記の従来技術における問題点を解決し、ソフトフィール性、タックフリー性及び摩擦堅牢性に優れるエマルジョン組成物を提供することにある。
【課題を解決するための手段】
【０００８】
本発明者らは、前記の従来技術の問題点を克服すべく種々の検討を行った結果、本発明に到達した。
【０００９】
本発明は、以下の構成を有する。
［１］ポリウレタン樹脂（Ａ）、アクリル樹脂（Ｂ）及び水系媒体（Ｃ）を含むエマルジョン組成物であって、
前記ポリウレタン樹脂（Ａ）の膜厚９０μｍのフィルムの弾性率が２００ＭＰａ以上であり、
前記アクリル樹脂（Ｂ）が、－１５℃以下のガラス転移温度を有し、
前記ポリウレタン樹脂（Ａ）及び前記アクリル樹脂（Ｂ）の固形分比率（Ａ／Ｂ）が、０．０２～０．２３である、エマルジョン組成物。
［２］ポリウレタン樹脂（Ａ）が、酸性基非含有ポリオール（ａ）由来の構造、ポリイソシアネート（ｂ）由来の構造、及び酸性基含有ポリオール（ｃ）由来の構造を有する、［１］に記載のエマルジョン組成物。
［３］酸性基非含有ポリオール（ａ）が、ポリカーボネートポリオール、ポリエステルポリオール及びポリエーテルポリオールからなる群より選ばれる少なくとも１種である、［２］に記載のエマルジョン組成物。
［４］ポリウレタン樹脂（Ａ）が、さらに、水酸基及びアミノ基からなる群より選ばれる基を合計で２以上有する化合物（ｄ）（但し、ポリカーボネートポリオール、ポリエステルポリオール及びポリエーテルポリオール及び酸性基含有ポリオール（ｃ）ではない）由来の構造を有する、［３］に記載のエマルジョン組成物。
［５］ポリイソシアネート（ｂ）が、脂環式ポリイソシアネート化合物である、［２］～［４］のいずれか一項に記載のエマルジョン組成物。
［６］ポリウレタン樹脂（Ａ）のウレタン結合及びウレア結合の合計の含有割合が、ポリウレタン樹脂（Ａ）の固形分基準で１０．０～２５．０質量％である、［１］～［５］のいずれか一項に記載のエマルジョン組成物。
［７］ポリウレタン樹脂（Ａ）の脂環構造の含有割合が、ポリウレタン樹脂（Ａ）の固形分基準で１５～５０質量％である、［１］～［６］のいずれか一項に記載のエマルジョン組成物。
［８］ポリウレタン樹脂（Ａ）の膜厚９０μｍのフィルムは、ポリウレタン樹脂（Ａ）のエマルジョンを、６０℃で２時間、次いで、１２０℃で２時間加熱して得られるフィルムである、［１］～［７］のいずれか一項に記載のエマルジョン組成物。
［９］エマルジョン組成物の膜厚９０μｍのフィルムの破断点強度が５ＭＰａ以上である、［１］～［８］のいずれか一項に記載のエマルジョン組成物。
［１０］インクジェット印刷に用いられる水性インク用バインダーである、［１］～［９］のいずれか一項に記載のエマルジョン組成物。
［１１］［１］～［９］のいずれか一項に記載のエマルジョン組成物の製造方法であって、ポリウレタン樹脂（Ａ）のエマルジョンを製造する工程と、アクリル樹脂（Ｂ）のエマルジョンを製造する工程と、前記ポリウレタン樹脂（Ａ）のエマルジョン及び前記アクリル樹脂（Ｂ）のエマルジョンを混合する工程とを含む、エマルジョン組成物の製造方法。
［１２］［１］～［９］のいずれか一項に記載のエマルジョン組成物を含む、水性インク。
［１３］［１］～［９］のいずれか一項に記載のエマルジョン組成物の硬化膜と、基材とを備える、積層体。
［１４］［１２］に記載の水性インクの硬化膜と、基材とを備える、積層体。
［１５］ポリウレタン樹脂（Ａ）及びアクリル樹脂（Ｂ）を含むフィルムであって、
前記ポリウレタン樹脂（Ａ）の膜厚９０μｍのフィルムの弾性率が２００ＭＰａ以上であり、
前記アクリル樹脂（Ｂ）が、－１５℃以下のガラス転移温度を有し、
前記ポリウレタン樹脂（Ａ）と前記アクリル樹脂（Ｂ）の含有比率（Ａ／Ｂ）が、０．０２～０．２３である、フィルム。
【発明の効果】
【００１０】
本発明により、ソフトフィール性、タックフリー性及び摩擦堅牢性に優れるエマルジョン組成物が提供される。
【発明を実施するための形態】

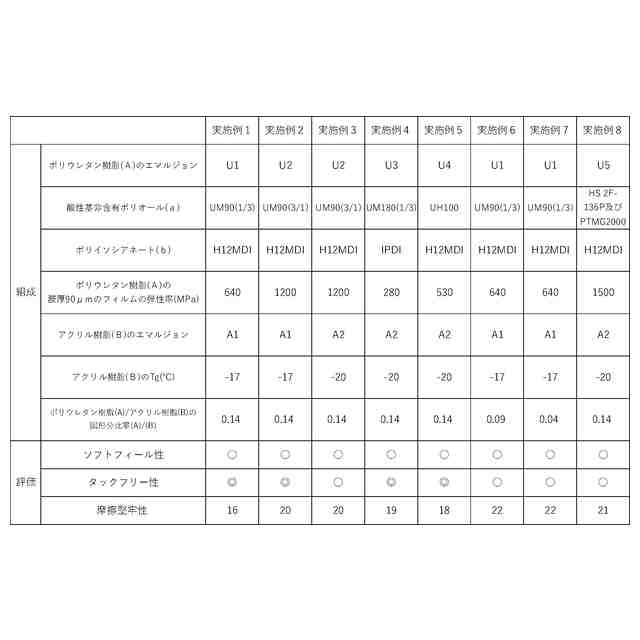

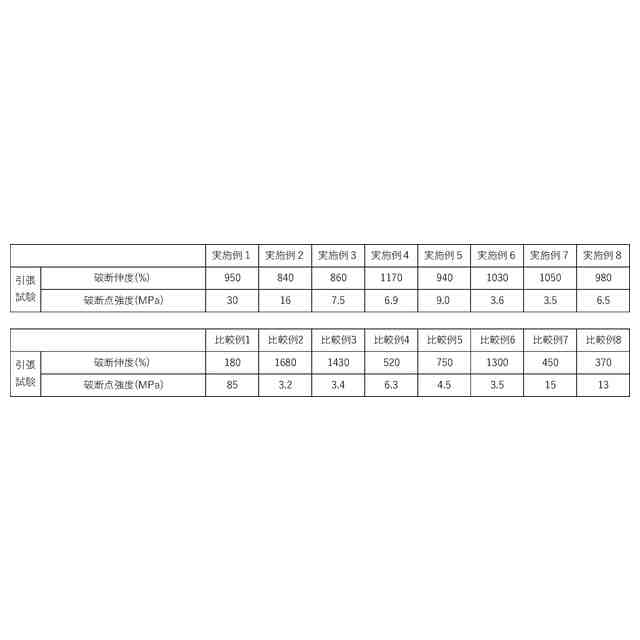

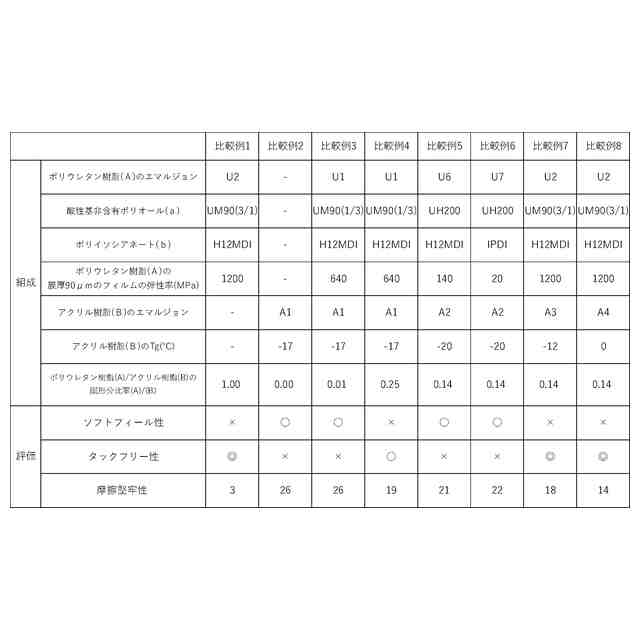

（【００１１】以降は省略されています）

関連特許
