公開番号2025065525
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2025022340,2021122239
出願日2025-02-14,2021-07-27
発明の名称液体装着体
出願人キヤノン株式会社
代理人弁理士法人谷・阿部特許事務所
主分類B41J 2/175 20060101AFI20250410BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】液体収容体の反り上がりを抑制する。
【解決手段】液体収容体10を収容可能なトレイ11は、液体収容体10が備える液体供給口が位置する端部の他端側の縁部に、ひさし形の規制部17を備える。
【選択図】図7
特許請求の範囲【請求項１】

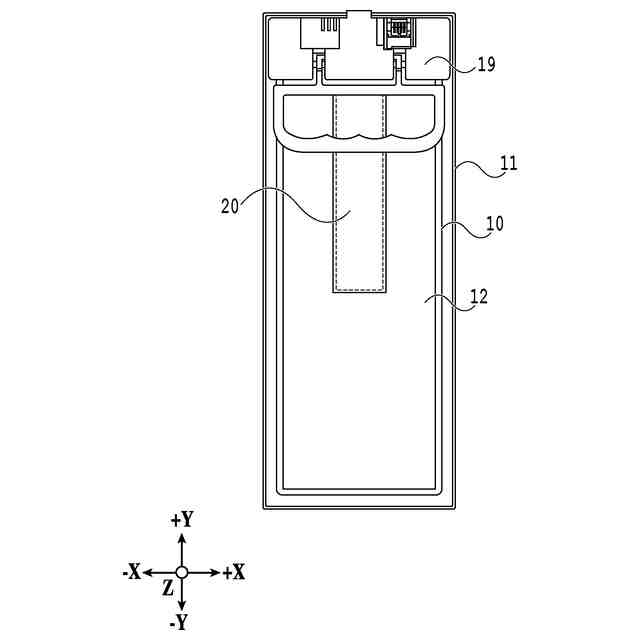

液体を収容する袋体と、前記袋体に収容されている液体を供給する液体供給口と、を備える液体収容体と、

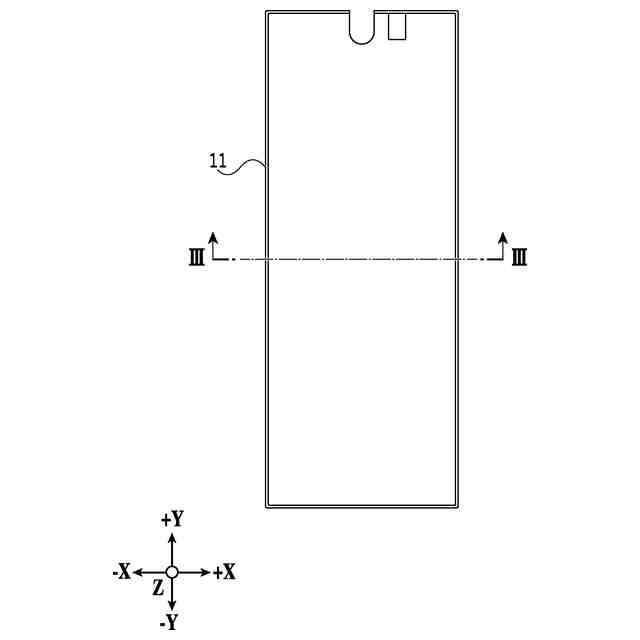

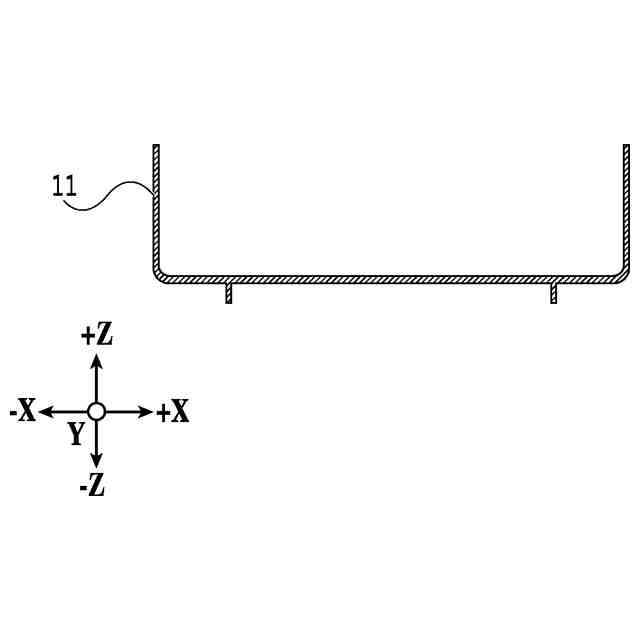

前記液体収容体を収容するトレイと、
を備え、

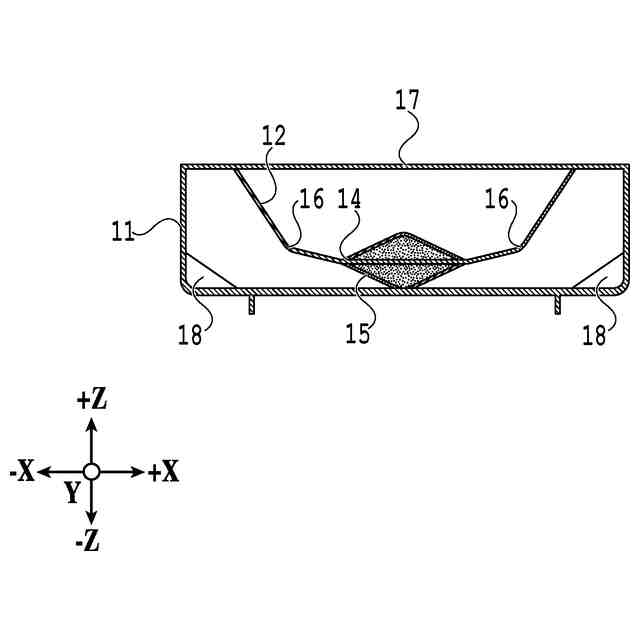

前記トレイは、開口を有する天面と、前記液体収容体が載置される底面と、前記液体供給口が位置する一側面と、前記一側面に対向する他側面と、前記一側面と前記他側面とをつなぐ２つの側面と、から成る空間と、前記他側面の上縁部から前記空間に向かって張り出す、ひさし形の規制部と、前記底面と前記２つの側面のうち第１の側面とを連結する板状の第１のリブと、前記底面と前記２つの側面のうち第２の側面とを連結する板状の第２のリブと、を備え、
前記液体収容体の前記袋体は、フィルムによって構成され、
前記袋体の表面には、前記袋体の谷折りを補助するための加工部が、前記液体供給口側からその反対側にわたって形成されている、
ことを特徴とする液体装着体。
続きを表示（約 860 文字）【請求項２】
前記液体収容体を前記トレイに対して装着した状態で、前記袋体の前記表面は、上方を向き、
前記加工部として、凹部が形成されている、
ことを特徴とする請求項１に記載の液体装着体。
【請求項３】
前記凹部は、エンボス加工によって形成されている、
ことを特徴とする請求項２に記載の液体装着体。
【請求項４】
前記袋体が前記谷折りされた状態で、前記袋体に前記谷折りが、前記規制部により規制される、
ことを特徴とする請求項１に記載の液体装着体。
【請求項５】
前記加工部は、前記液体供給口を挟んで２本形成されている、
ことを特徴とする請求項１に記載の液体装着体。
【請求項６】
前記液体収容体は、前記液体供給口を備え、且つ、前記袋体の内部に配置される液体供給部品を更に備え、
前記加工部は、前記液体供給部品に干渉しない位置に形成されている、
ことを特徴とする請求項１に記載の液体装着体。
【請求項７】
前記規制部は、前記２つの側面に渡って連続形成されている、
ことを特徴とする請求項１に記載の液体装着体。
【請求項８】
前記規制部は、前記他側面と前記２つの側面とをつなぐ角部に形成されている、
ことを特徴とする請求項１に記載の液体装着体。
【請求項９】
前記第１のリブは、前記底面と前記第１の側面とを連結し、且つ、前記底面及び前記第１の側面に対して傾く傾斜面を有し、
前記第２のリブは、前記底面と前記第２の側面とを連結し、且つ、前記底面及び前記第２の側面に対して傾く傾斜面を有し、
前記空間の中央付近よりも前記他側面側において、複数の前記第１のリブの夫々は、点在し、前記谷折りを補助し、且つ、複数の前記第２のリブの夫々は、点在し、前記谷折りを補助する、
ことを特徴とする請求項１に記載の液体装着体。

発明の詳細な説明【技術分野】
【０００１】
本開示は、液体装着体に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、インクを収容する袋体を備えるインクパックと、当該インクパックを収容するカートリッジケースと、を備えるインクカートリッジが開示されている。
【０００３】
特許文献１の印刷装置には、引き出し式のインクカートリッジ交換口が形成されており、インクカートリッジ交換口を開閉することで、カートリッジ装着部にインクカートリッジを着脱することができる。
【先行技術文献】
【特許文献】
【０００４】
特開２０１６―１３６６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、近年では、天面が開口したトレイにインクパック（液体収容体ともいう）を装着して、当該トレイを印刷装置に挿入することもある。
【０００６】
また、液体収容体に収容されたインクの残量が減ってきているにも拘わらず、印刷装置がインクの吸引を続けると、液体収容体が変形してしまうことも知られている。
【０００７】
上述のトレイを印刷装置から引き出そうとする際、液体収容体が変形して反り上がっていると、液体収容体が印刷装置に引っ掛かってしまうこともある。
【０００８】
そこで、本開示は、液体収容体の反り上がりを抑制することを目的とする。
【課題を解決するための手段】
【０００９】
本開示の液体装着体は、液体を収容する袋体と、前記袋体に収容されている液体を供給する液体供給口と、を備える液体収容体と、前記液体収容体を収容するトレイと、を備え、前記トレイは、開口を有する天面と、前記液体収容体が載置される底面と、前記液体供給口が位置する一側面と、前記一側面に対向する他側面と、前記一側面と前記他側面とをつなぐ２つの側面と、から成る空間と、前記他側面の上縁部から前記空間に向かって張り出す、ひさし形の規制部と、前記底面と前記２つの側面のうち一方とを連結する板状の第１のリブと、前記底面と前記２つの側面のうち他方とを連結する板状の第２のリブと、を備え、前記液体収容体の前記袋体は、フィルムによって構成され、前記袋体の表面には、前記袋体の谷折りを補助するための加工部が、前記液体供給口側からその反対側にわたって形成されている、ことを特徴とする。
【発明の効果】
【００１０】
本開示によれば、液体収容体の反り上がりを抑制することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
