公開番号2025065008
公報種別公開特許公報(A)
公開日2025-04-17
出願番号2024165890
出願日2024-09-25
発明の名称サービングセルとの通信を処理する方法及び通信装置
出願人宏碁股分有限公司,ACER INCORPORATED
代理人個人,個人
主分類H04W 72/1268 20230101AFI20250410BHJP(電気通信技術)
要約【課題】通信装置のサービングセルとの通信を処理する方法を提供する。
【解決手段】無線通信システムにおける方法は、通信装置が、ダウンリンクシンボルのセット、フレキシブルシンボルのセット及びアップリンクシンボルのセットを示す第1設定を受信するステップ、サービングセルの、ダウンリンクシンボルのセット及びフレキシブルシンボルのセットにおける特殊シンボルのセットを示す第2設定を受信するステップと、第1電力情報及び第2電力情報を含む第3設定をネットワークから受信するステップと、サービングセルの帯域幅部分における、アップリンク送信のインジケータを受信するステップと、アップリンクシンボルと重複するアップリンク送信に応答して、第1リソース設定に従ってアップリンク送信を実行するステップと、特殊シンボルと時間的に重複するアップリンク送信に応答して、アップリンク送信を実行するか否かを決定するステップと、を含む。

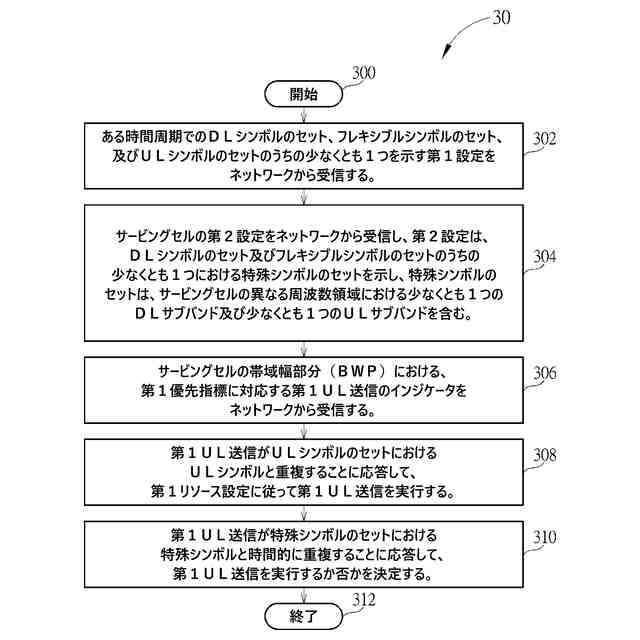

【選択図】図3
特許請求の範囲【請求項１】
通信装置のサービングセルとの通信を処理する方法であって、
ある時間周期でのダウンリンク（ＤＬ）シンボルのセット、フレキシブルシンボルのセット、及びアップリンク（ＵＬ）シンボルのセットのうちの少なくとも１つを示す第１設定をネットワークから受信するステップと、
前記サービングセルの第２設定を前記ネットワークから受信するステップであって、前記第２設定が前記ＤＬシンボルのセット及び前記フレキシブルシンボルのセットのうちの少なくとも１つにおける特殊シンボルのセットを示し、前記特殊シンボルのセットが前記サービングセルの異なる周波数領域における少なくとも１つのＤＬサブバンド及び少なくとも１つのＵＬサブバンドを含むステップと、
第１ＵＬ送信の第１電力情報及び第２電力情報を含み、前記第１電力情報が前記ＵＬシンボルのセットにおけるＵＬシンボルに対応し、前記第２電力情報が前記特殊シンボルのセットにおける特殊シンボルに対応する第３設定を前記ネットワークから受信するステップと、
前記サービングセルの帯域幅部分（ＢＷＰ）における、第１優先指標に対応する第１ＵＬ送信のインジケータを前記ネットワークから受信するステップと、
前記ＵＬシンボルと重複する前記第１ＵＬ送信に応答して、第１リソース設定に従って前記第１ＵＬ送信を実行するステップと、
前記特殊シンボルと時間的に重複する前記第１ＵＬ送信に応答して、前記第１ＵＬ送信を実行するか否かを決定するステップとを含む、方法。
続きを表示（約 1,200 文字）【請求項２】
前記第１ＵＬ送信は、
前記第１ＵＬ送信が物理ＵＬ制御チャネル（ＰＵＣＣＨ）、物理ＵＬ共有チャネル（ＰＵＳＣＨ）、サウンディング基準信号（ＳＲＳ）、及び物理ランダムアクセスチャネル（ＰＲＡＣＨ）のうちの少なくとも１つを含むという条件と、
前記第１ＵＬ送信が少なくとも１つの反復なしで示されるという条件とのうちの少なくとも１つを満たす、請求項１に記載の方法。
【請求項３】
前記インジケータは、ＤＬ制御情報（ＤＣＩ）又は無線リソース制御（ＲＲＣ）信号を介して受信され、又は、前記第１リソース設定は、前記インジケータ又は前記ＲＲＣ信号によって示される、請求項１に記載の方法。
【請求項４】
前記第１優先指標が第１値である第１ＰＵＣＣＨを含む前記第１ＵＬ送信に応答して、前記特殊シンボルにおいて前記第１ＵＬ送信を実行するステップと、
前記第１優先指標が第２値である第１ＰＵＣＣＨを含む前記第１ＵＬ送信に応答して、前記特殊シンボルにおいて前記第１ＵＬ送信を実行しないようにするステップと、を更に含む、請求項１に記載の方法。
【請求項５】
ＤＣＩによって示されていない前記インジケータに応答して、前記特殊シンボルにおいて前記第１ＵＬ送信を実行しないようにするステップを更に含む、請求項１に記載の方法。
【請求項６】
少なくとも１つの前記ＤＬサブバンドと重複していない前記第１ＵＬ送信に応答して、前記特殊シンボルにおいて前記第１ＵＬ送信を実行するステップを更に含む、請求項１に記載の方法。
【請求項７】
少なくとも１つの前記ＤＬサブバンドと重複する前記第１ＵＬ送信に応答して、前記特殊シンボルにおいて前記第１ＵＬ送信を実行しないようにするステップを更に含む、請求項１に記載の方法。
【請求項８】
前記ＵＬシンボルと重複する前記第１ＵＬ送信に応答して、前記第１電力情報に従って前記第１ＵＬ送信の第１送信電力を決定するステップを更に含む、請求項１に記載の方法。
【請求項９】
前記特殊シンボルと重複する前記第１ＵＬ送信に応答して、前記第２電力情報に従って前記第１ＵＬ送信の第２送信電力を決定するステップを更に含む、請求項１に記載の方法。
【請求項１０】
前記第３設定は、前記第１ＵＬ送信の第１空間関係情報及び第２空間関係情報を含み、前記第１空間関係情報及び前記第２空間関係情報は、それぞれ前記ＵＬシンボル及び前記特殊シンボルに対応し、前記方法は、
前記ＵＬシンボルと重複する前記第１ＵＬ送信に応答して、前記第１空間関係情報に従って前記第１ＵＬ送信の第１空間関係を決定するステップを更に含む、請求項１に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
関連出願の相互参照
本願は、２０２３年１０月６日に出願された米国仮出願第６３／５４２，７７９号の利益を主張する。この出願の内容は、参照により本明細書に組み込まれる。
続きを表示（約 3,200 文字）【０００２】
技術分野
本開示は、無線通信システムに用いられる方法及び通信装置に関し、より具体的には、サービングセルとの通信を処理する方法及び通信装置に関する。
【背景技術】
【０００３】
第３世代パートナーシッププロジェクト（３ＧＰＰ（登録商標）：３ｒｄＧｅｎｅｒａｔｉｏｎＰａｒｔｎｅｒｓｈｉｐＰｒｏｊｅｃｔ）Ｒｅｌ－８規格及び／又は３ＧＰＰＲｅｌ－９規格をサポートするロングタームエボリューション（ＬＴＥ（登録商標））システムは、ユニバーサル移動体通信システム（ＵＭＴＳ：ｕｎｉｖｅｒｓａｌｍｏｂｉｌｅｔｅｌｅｃｏｍｍｕｎｉｃａｔｉｏｎｓｙｓｔｅｍ）の後継として、ユーザーの高まるニーズを満たすようにＵＭＴＳの性能を更に強化するために、３ＧＰＰにより開発されている。
【０００４】
ＬＴＥアドバンスド（ＬＴＥ－Ａ）システムは、その名が示すように、ＬＴＥシステムの進化したものである。ＬＴＥ－Ａシステムは、電力状態間のより高速な切り替えを目標とし、進化型ノードＢ（ｅＮＢ：ｅｖｏｌｖｅｄＮｏｄｅ－Ｂ）のカバレッジエッジでの性能を向上させ、ピークデータレート及びスループットを増加させ、キャリアアグリゲーション（ＣＡ：ｃａｒｒｉｅｒａｇｇｒｅｇａｔｉｏｎ）、アップリンク（ＵＬ）多入力多出力（ＵＬ－ＭＩＭＯ：ｕｐｌｉｎｋｍｕｌｔｉｐｌｅ－ｉｎｐｕｔｍｕｌｔｉｐｌｅ－ｏｕｔｐｕｔ）などの高度な技術を含む。
【０００５】
３ＧＰＰＲｅｌ－１５規格～３ＧＰＰＲｅｌ－１９規格をサポートする次世代無線アクセスネットワーク（ＮＧ－ＲＡＮ：ｎｅｘｔｇｅｎｅｒａｔｉｏｎｒａｄｉｏａｃｃｅｓｓｎｅｔｗｏｒｋ）は、ＬＴＥ－Ａシステムを更に強化するために開発されている。ＮＧ－ＲＡＮは、１つ以上の次世代ノードＢ（ｇＮＢ：ｇｅｎｅｒａｔｉｏｎＮｏｄｅ－Ｂｓ）を含み、より広い動作帯域、異なる周波数範囲に対する異なるヌメロロジー、大規模ＭＩＭＯ、高度なチャネル符号化などの特性を有する。
【０００６】
通信装置の使用に対する需要が増加すると、通信装置とネットワークとの間で通信される信号（例えば、データ、メッセージ、及び／又はパケット）の量も増加する。サービングセルにおける現在の送信リソースは、信号を通信するのに不十分である。したがって、どのように通信装置とサービングセルを有するネットワークとの通信を処理して、サービングセルにおける送信リソースが限られた場合に効率を向上させる（例えば、ＵＬカバレッジを強化及び／又は送信遅延を低減する）かということは、解決すべき重要な課題である。
【発明の概要】
【０００７】
したがって、本開示は、上記課題を解決するために、サービングセルとの通信を処理する方法及び通信装置を提供する。
【０００８】
通信装置のサービングセルとの通信を処理する方法は、ある時間周期でのダウンリンク（ＤＬ）シンボルのセット、フレキシブルシンボルのセット、及びアップリンク（ＵＬ）シンボルのセットのうちの少なくとも１つを示す第１設定をネットワークから受信するステップと、前記サービングセルの第２設定を前記ネットワークから受信するステップであって、前記第２設定が前記ＤＬシンボルのセット及び前記フレキシブルシンボルのセットのうちの少なくとも１つにおける特殊シンボルのセットを示し、前記特殊シンボルのセットが前記サービングセルの異なる周波数領域における少なくとも１つのＤＬサブバンド及び少なくとも１つのＵＬサブバンドを含むステップと、第１ＵＬ送信の第１電力情報及び第２電力情報を含み、前記第１電力情報が前記ＵＬシンボルのセットにおけるＵＬシンボルに対応し、前記第２電力情報が前記特殊シンボルのセットにおける特殊シンボルに対応する第３設定を前記ネットワークから受信するステップと、前記サービングセルの帯域幅部分（ＢＷＰ）における、第１優先指標に対応する第１ＵＬ送信のインジケータを前記ネットワークから受信するステップと、前記ＵＬシンボルと重複する前記第１ＵＬ送信に応答して、第１リソース設定に従って前記第１ＵＬ送信を実行するステップと、前記特殊シンボルと時間的に重複する前記第１ＵＬ送信に応答して、前記第１ＵＬ送信を実行するか否かを決定するステップとを含む。
【０００９】

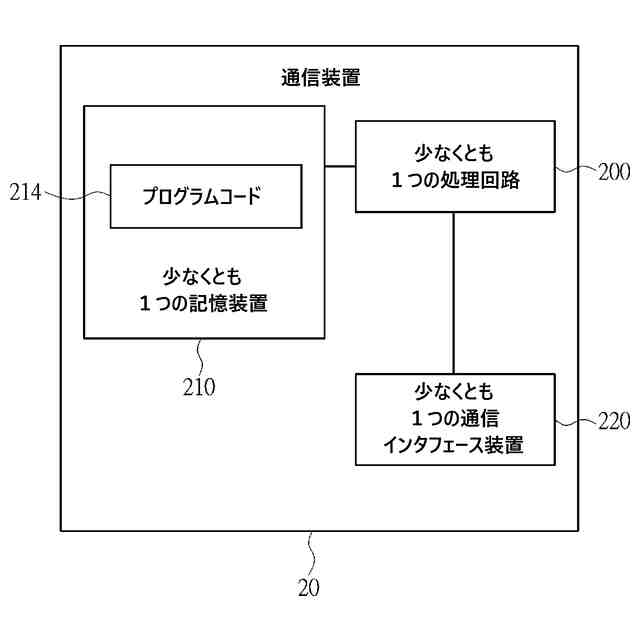

サービングセルとの通信を処理する通信装置は、少なくとも１つの記憶装置と、少なくとも１つの前記記憶装置に結合された少なくとも１つの処理回路とを含み、少なくとも１つの前記記憶装置は、命令を記憶するように構成され、少なくとも１つの前記処理回路は、ある時間周期でのダウンリンク（ＤＬ）シンボルのセット、フレキシブルシンボルのセット、及びアップリンク（ＵＬ）シンボルのセットのうちの少なくとも１つを示す第１設定をネットワークから受信する命令と、前記サービングセルの第２設定を前記ネットワークから受信する命令であって、前記第２設定が前記ＤＬシンボルのセット及び前記フレキシブルシンボルのセットのうちの少なくとも１つにおける特殊シンボルのセットを示し、前記特殊シンボルのセットが前記サービングセルの異なる周波数領域における少なくとも１つのＤＬサブバンド及び少なくとも１つのＵＬサブバンドを含む命令と、第１ＵＬ送信の第１電力情報及び第２電力情報を含み、前記第１電力情報が前記ＵＬシンボルのセットにおけるＵＬシンボルに対応し、前記第２電力情報が前記特殊シンボルのセットにおける特殊シンボルに対応する第３設定を前記ネットワークから受信する命令と、前記サービングセルの帯域幅部分（ＢＷＰ）における、第１優先指標に対応する第１ＵＬ送信のインジケータを前記ネットワークから受信する命令と、前記ＵＬシンボルと重複する前記第１ＵＬ送信に応答して、第１リソース設定に従って前記第１ＵＬ送信を実行する命令と、前記特殊シンボルと時間的に重複する前記第１ＵＬ送信に応答して、前記第１ＵＬ送信を実行するか否かを決定する命令とを実行するように構成される。
【００１０】
ネットワークにより通信装置との通信を処理する方法は、ある時間周期でのダウンリンク（ＤＬ）シンボルのセット、フレキシブルシンボルのセット、及びアップリンク（ＵＬ）シンボルのセットのうちの少なくとも１つを示す第１設定を前記通信装置に送信するステップと、前記サービングセルの第２設定を前記通信装置に送信するステップであって、前記第２設定が前記ＤＬシンボルのセット及び前記フレキシブルシンボルのセットのうちの少なくとも１つにおける特殊シンボルのセットを示し、前記特殊シンボルのセットが前記サービングセルの異なる周波数領域における少なくとも１つのＤＬサブバンド及び少なくとも１つのＵＬサブバンドを含むステップと、第１ＵＬ送信の第１電力情報及び第２電力情報を含み、前記第１電力情報が前記ＵＬシンボルのセットにおけるＵＬシンボルに対応し、前記第２電力情報が前記特殊シンボルのセットにおける特殊シンボルに対応する第３設定を前記通信装置に送信するステップと、前記サービングセルの帯域幅部分（ＢＷＰ）における、第１優先指標に対応する第１ＵＬ送信のインジケータを前記通信装置に送信するステップと、第１リソース設定を前記通信装置に送信するステップとを含み、前記第１リソース設定により、前記通信装置は、前記ＵＬシンボルと重複する前記第１ＵＬ送信に応答して前記第１ＵＬ送信を実行可能である。
（【００１１】以降は省略されています）
