公開番号2024096974
公報種別公開特許公報(A)
公開日2024-07-17
出願番号2024067619,2022002000
出願日2024-04-18,2022-01-11
発明の名称PDCCHの検出を処理する装置
出願人宏碁股分有限公司,ACER INCORPORATED
代理人個人,個人,個人
主分類H04W 72/23 20230101AFI20240709BHJP(電気通信技術)
要約【課題】ユーザ装置の電力消費の低減をする物理ダウンリンク制御チャネル検出方法を提供する。
【解決手段】物理ダウンリンク(DL)制御チャネル(PDCCH)の検出を処理するための通信装置は、少なくとも1つの記憶装置と、少なくとも1つの記憶装置に連結された少なくとも1つの処理回路とを含む。少なくとも1つの記憶装置は命令を記憶し、少なくとも1つの処理回路は該命令を実行するように構成され、該命令は、第1のグループインデックスを有する少なくとも1つの第1のサーチスペース(SS)セットに従ってネットワークの第1のサービングセルのためのPDCCHを検出することと、ネットワークからDL制御情報内の少なくとも1つのインジケータを受信することと、提案する命令のうちの1つに従って、DCIを受信した後に、少なくとも1つのインジケータに従ってネットワークの第1のサービングセルのためのPDCCHを検出することとを含む。
【選択図】図3
特許請求の範囲【請求項１】
物理ダウンリンク（ＤＬ）制御チャネル（ＰＤＣＣＨ）の検出を処理するための通信装置であって、当該通信装置は、
少なくとも１つの記憶装置と、
前記少なくとも１つの記憶装置に連結される少なくとも１つの処理回路と、を含み、
前記少なくとも１つの記憶装置は命令を記憶し、前記少なくとも１つの処理回路は該命令を実行するように構成され、該命令は、
第１のグループインデックスを有する少なくとも１つの第１のサーチスペース（ＳＳ）セットに従って、ネットワークの第１のサービングセルのためのＰＤＣＣＨを検出することと、
前記ネットワークからＤＬ制御情報（ＤＣＩ）内の少なくとも１つのインジケータを受信することと、
前記少なくとも１つのインジケータに従って、少なくとも１つの第３のＳＳセットに従い前記第１のサービングセルのためのＰＤＣＣＨを検出することを第１の期間停止することと、
所定のＳＳセットに従って、前記第１のサービングセルのためのＰＤＣＣＨを検出することと、
前記少なくとも１つのインジケータに従って、少なくとも１つの第３のＳＳセットに従い前記第１のサービングセルのためのＰＤＣＣＨを検出することを第１の期間停止する場合に、前記所定のＳＳセット以外の前記少なくとも１つの第３のＳＳセットに従い前記第１のサービングセルのためのＰＤＣＣＨを検出することを停止することと、
を含み、
前記第１の期間は上位層信号によって構成され、
前記所定のＳＳセットは共通ＳＳ（ＣＳＳ）セットを含み、
前記少なくとも１つのインジケータは、前記第１のサービングセルを含む複数のサービングセルのためのＰＤＣＣＨを検出することを示す、通信装置。
続きを表示（約 1,300 文字）【請求項２】
前記命令は、
前記少なくとも１つのインジケータに従って、前記第１のグループインデックスを有する前記少なくとも１つの第１のＳＳセットに従い前記第１のサービングセルのためのＰＤＣＣＨを検出する場合に、別のグループインデックスを有する少なくとも１つの第４のＳＳセットに従って前記第１のサービングセルのためのＰＤＣＣＨを検出するのを停止すること、
含む、請求項１に記載の通信装置。
【請求項３】
前記命令は、
前記少なくとも１つのインジケータに従って、第２のグループインデックスを有する少なくとも１つの第２のＳＳセットに従い前記第１のサービングセルのためのＰＤＣＣＨを検出する場合に、別のグループインデックスを有する少なくとも１つの第５のＳＳセットに従って前記第１のサービングセルのためのＰＤＣＣＨを検出するのを停止すること、
含む、請求項１又は２に記載の通信装置。
【請求項４】
前記第１のグループインデックスは上位層信号によって構成される、請求項１乃至３のいずれか一項に記載の通信装置。
【請求項５】
前記命令は、
少なくとも１つの第６のＳＳセットがグループインデックスで構成されていない場合、該少なくとも１つの第６のＳＳセットの第６のグループインデックスがデフォルトグループインデックスであると判断すること、
を含む、請求項１乃至４のいずれか一項に記載の通信装置。
【請求項６】
前記少なくとも１つの第１のＳＳセットのうちの１つは第２のグループインデックスで構成されている、請求項１又は２に記載の通信装置。
【請求項７】
前記命令は、
前記少なくとも１つのインジケータに従って、前記少なくとも１つの第３のＳＳセットに従って前記第１のサービングセルのためのＰＤＣＣＨを検出するのを前記第１の期間停止すること、
を含む、請求項１乃至６のいずれか一項に記載の通信装置。
【請求項８】
前記通信装置は、前記少なくとも１つのインジケータを受信した後の第２の期間の後に、前記少なくとも１つのインジケータに従って、第２のグループインデックスを有する少なくとも１つの第２のＳＳセットに従って前記第１のサービングセルのためのＰＤＣＣＨを検出する、請求項１又は２に記載の通信装置。
【請求項９】
前記通信装置は、前記少なくとも１つのインジケータを受信した後の第３の期間の後に、前記少なくとも１つのインジケータに従って、前記第１のグループインデックスを有する前記少なくとも１つの第１のＳＳセットに従って前記第１のサービングセルのためのＰＤＣＣＨを検出するのを前記第１の期間停止する、請求項１乃至８のいずれか一項に記載の通信装置。
【請求項１０】
前記命令は、
タイマーが満了になった場合に、デフォルトグループインデックスを有する少なくとも１つの第７のＳＳセットに従って前記第１のサービングセルのためのＰＤＣＣＨを検出すること、
を含む、請求項１乃至９のいずれか一項に記載の通信装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、物理ダウンリンク制御チャネル（ＰＤＣＣＨ）の検出を処理する装置に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
第３世代パートナーシッププロジェクト（３ＧＰＰ）Ｒｅｌ―８規格及び／又は３ＧＰＰＲｅｌ―９規格をサポートするロングタームエボリューション（ＬＴＥ）システムは、ユニバーサルモバイルテレコミュニケーションシステム（ＵＭＴＳ）の性能をさらに強化してユーザの高まるニーズを満たすために、ＵＭＴＳの後継として３ＧＰＰによって開発されている。ＬＴＥシステムは、新無線インターフェイスと、高いデータ速度、低遅延、パケット最適化及び改善されたシステム容量及びカバレッジを提供する新無線ネットワークアーキテクチャを含む。
【０００３】
ＬＴＥアドバンスト（ＬＴＥ―Ａ）システムは、その名前が示すように、ＬＴＥシステムの進化版である。ＬＴＥ―Ａシステムは電力状態間のより速いスイッチングを目標とし、ｅＮＢ（evolved Node-B）のカバレッジエッジでの性能を改善し、ピークデータ速度及びスループットを高め、キャリアアグリゲーション（ＣＡ）、協調マルチポイント（ＣｏＭＰ）送信／受信、アップリンク（ＵＬ）多入力多出力（ＵＬ―ＭＩＭＯ）、(例えばＬＴＥを用いた)ライセンス支援アクセス（ＬＡＡ）等の高度な技術を含む。
【０００４】
ＬＴＥ―Ａシステムをさらに強化するために次世代の無線アクセスネットワーク（ＮＧ―ＲＡＮ）が開発されている。ＮＧ－ＲＡＮは１つ以上の次世代ノードB（ｇＮＢ）を含み、より広い動作帯域、異なる周波数範囲に対する異なるニューメロロジー、大容量ＭＩＭＯ、高度なチャネル符号化等の特性を有する。
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ユーザ装置（ＵＥ）にとって電力消費は重要な問題であった。ＵＥの電力消費を低減してＵＥの待機/使用時間を延ばすために、ＵＥの様々な側面が議論されてきた。従来技術の提案とは異なり、本発明では、ＵＥの電力消費を低減するために物理ダウンリンク（ＤＬ）制御チャネル（ＰＤＣＣＨ）の検出が改善されている。
【０００６】
したがって、本発明は、上述の課題を解決するために、物理ダウンリンク（ＤＬ）制御チャネル（ＰＤＣＣＨ）の検出を処理するための装置を提供する。
【課題を解決するための手段】
【０００７】
これは、以下の独立請求項に係るＰＤＣＣＨの検出を処理する通信装置によって実現される。従属請求項は対応するさらなる展開及び改良に関する。
【０００８】
以下の詳細な説明からより明確に分かるように、本発明の物理ダウンリンク（ＤＬ）制御チャネル（ＰＤＣＣＨ）の検出を処理するための通信装置は、少なくとも１つの記憶装置と、前記少なくとも１つの記憶装置に連結される少なくとも１つの処理回路と、を含む。前記少なくとも１つの記憶装置は命令を記憶し、前記少なくとも１つの処理回路は該命令を実行するように構成され、該命令は、第１のグループインデックスを有する少なくとも１つの第１のサーチスペース（ＳＳ）セットに従って、ネットワークの第１のサービングセルのためのＰＤＣＣＨを検出することと、前記ネットワークからＤＬ制御情報（ＤＣＩ）内の少なくとも１つのインジケータを受信することと、前記少なくとも１つのインジケータに従って、前記第１のグループインデックスを有する前記少なくとも１つの第１のＳＳセットに従って前記第１のサービングセルのためのＰＤＣＣＨを検出すること、前記少なくとも１つのインジケータに従って、第２のグループインデックスを有する少なくとも１つの第２のＳＳセットに従って、前記第１のサービングセルのためのＰＤＣＣＨを検出すること及び前記少なくとも１つのインジケータに従って、少なくとも１つの第３のＳＳセットに従い前記第１のサービングセルのためのＰＤＣＣＨを検出することを第１の期間停止することのうちの１つに従って、前記ＤＣＩを受信した後に、前記少なくとも１つのインジケータに従って、前記ネットワークの第１のサービングセルのためのＰＤＣＣＨを検出することと、を含む。
【図面の簡単な説明】
【０００９】

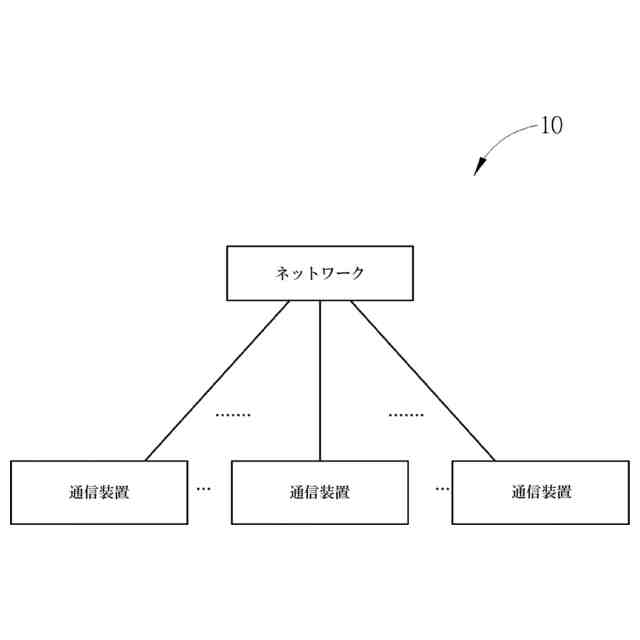

図１は、本発明の一例に係る無線通信システムの概略図である。
図２は、本発明の一例に係る通信装置の概略図である。
図３は、本発明の一例に係るプロセスのフローチャートである。

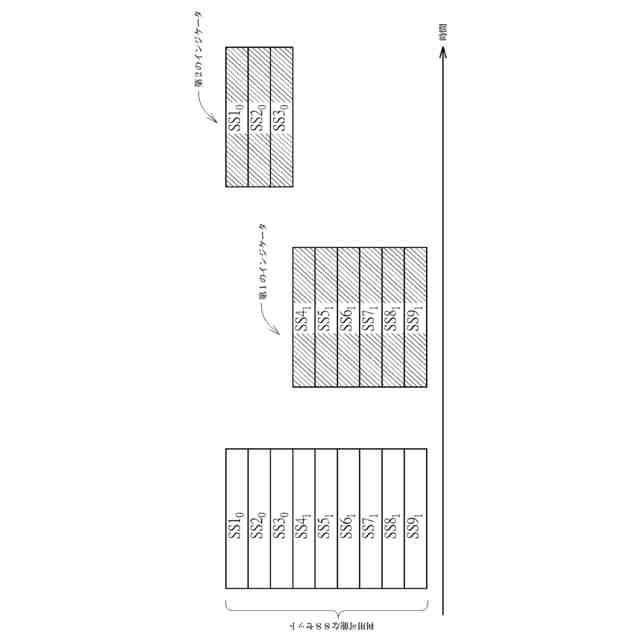

図４は、本発明の一例に係るＰＤＣＣＨの検出の概略図である。
図５は、本発明の一例に係る複数のサービングセルのためのＰＤＣＣＨの検出の概略図である。
図６は、本発明の一例に係る複数のサービングセルのためのＰＤＣＣＨの検出の概略図である。
図７は、本発明の一例に係る複数のサービングセルのためのＰＤＣＣＨの検出の概略図である。
図８は、本発明の一例に係る複数のサービングセルのためのＰＤＣＣＨの検出の概略図である。
図９は、本発明の一例に係る複数のサービングセルのためのＰＤＣＣＨの検出の概略図である。
図１０は、本発明の一例に係る複数のサービングセルのためのＰＤＣＣＨの検出の概略図である。
図１１は、本発明の一例に係る複数のサービングセルのためのＰＤＣＣＨの検出の概略図である。
図１２は、本発明の一例に係る複数のサービングセルのためのＰＤＣＣＨの検出の概略図である。
図１３は、本発明の一例に係る複数のサービングセルのためのＰＤＣＣＨの検出の概略図である。
図１４は、本発明の一例に係る複数のサービングセルのためのＰＤＣＣＨの検出の概略図である。
図１５は、本発明の一例に係るＰＤＣＣＨの検出の概略図である。
図１６は、本発明の一例に係るＰＤＣＣＨの検出の概略図である。
【発明を実施するための形態】
【００１０】
図１は、本発明の一例に係る無線通信システム１０の概略図である。簡潔に言えば、無線通信システム１０はネットワーク及び複数の通信装置で構成される。無線通信システム１０は時分割二重化（ＴＤＤ）モード、周波数分割二重化（ＦＤＤ）モード、ＴＤＤ－ＦＤＤジョイント動作モード、非地上系ネットワーク（ＮＴＮ）モード又は免許アシストアクセス（ＬＡＡ）モードをサポートし得る。すなわち、ネットワーク及び通信装置は、ＦＤＤキャリア、ＴＤＤキャリア、ライセンスキャリア（ライセンスサービングセル）及び／又はアンライセンスキャリア（アンライセンスサービングセル）を介して互いに通信し得る。加えて、無線通信システム１０はキャリアアグリゲーション（ＣＡ）をサポートし得る。すなわち、ネットワーク及び通信装置はプライマリセル（例えば、プライマリコンポーネントキャリア）及び１つ以上のセカンダリセル（例えば、セカンダリコンポーネントキャリア）を含む複数のサービングセル（例えば、複数のサービスキャリア）を介して互いに通信し得る。
（【００１１】以降は省略されています）
