公開番号2025063764
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023173217
出願日2023-10-04
発明の名称フィルタエレメント及び内圧フィルタ
出願人京滋興産株式会社
代理人個人,個人
主分類B01D 29/11 20060101AFI20250409BHJP(物理的または化学的方法または装置一般)
要約【課題】再使用に適したフィルタエレメントを提供する。

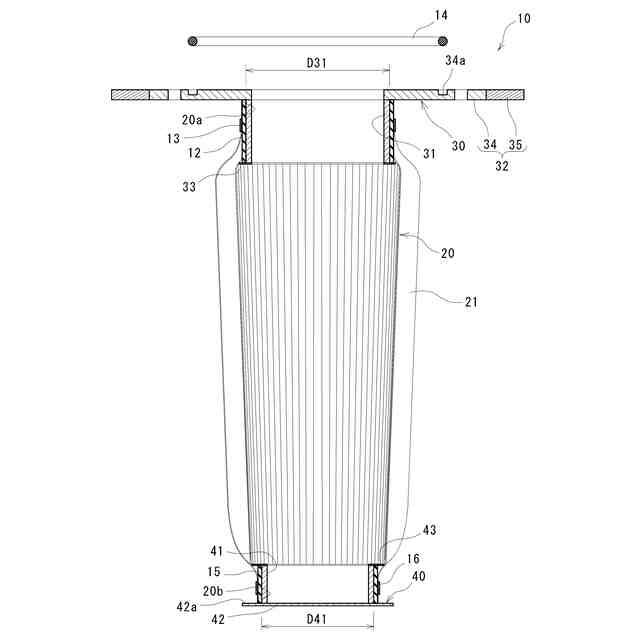

【解決手段】上端開口20aと下端開口20bとを有する筒状で、周方向にヒダ21を有する濾布20と、濾布20の上端開口20aに接続され、上端開口20aの開いた状態を維持する接続筒部31を有する中間フランジ30と、濾布20の下端開口20bに接続される接続筒部41と、下端開口20bを塞ぐ底部42とを有する底板フランジ40とを備え、中間フランジ30を持って持ち上げたときの濾布20の形状が、底板フランジ40に向かって径を小さくする形状である。
【選択図】図2

特許請求の範囲【請求項１】
上端開口と下端開口とを有する筒状の濾布と、
濾布の上端開口に接続され、上端開口の開いた状態を維持する接続筒部を有する中間フランジと、
濾布の下端開口に接続される接続筒部と、下端開口を塞ぐ底部とを有する底板フランジと、を備え、
中間フランジを持って持ち上げたときの濾布の形状が、底板フランジに向かって径を小さくする形状である、フィルタエレメント。
続きを表示（約 400 文字）【請求項２】
底板フランジが指掛かり部を有している、請求項１記載のフィルタエレメント。
【請求項３】
濾布に対して中間フランジと底板フランジとがそれぞれ着脱可能に接続されている、請求項１記載のフィルタエレメント。
【請求項４】
濾布と中間フランジや底板フランジが締付バンドによって着脱可能に接続されており、
中間フランジの接続筒部と底板フランジの接続筒部とにそれぞれ、締付バンドの接続筒部からの抜けを防止する引っ掛かり部が設けられている、請求項３記載のフィルタエレメント。
【請求項５】
請求項１記載のフィルタエレメントと、

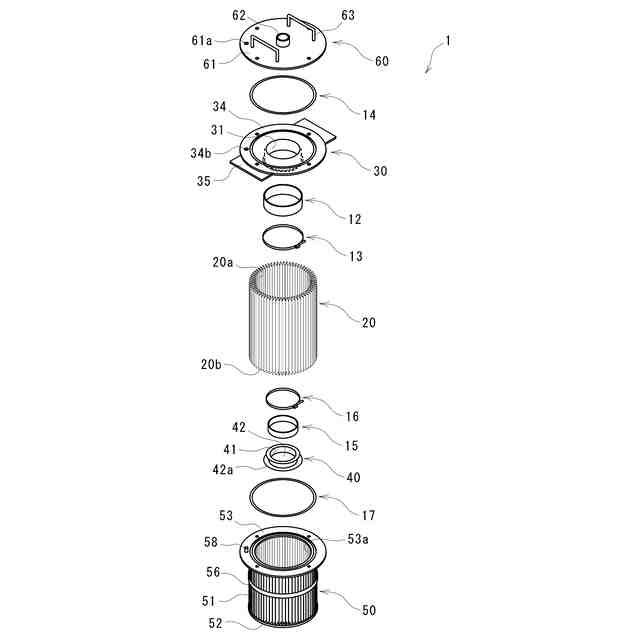

フィルタエレメントを収容する収容部と、収容部にフィルタエレメントを出し入れするための上部開口とを有する本体籠と、を備え、
濾布の軸方向長さが、本体籠の収容部の内法高さよりも長い、内圧フィルタ。

発明の詳細な説明【技術分野】
【０００１】
この発明は、再使用に適したフィルタエレメント及びそのフィルタエレメントを用いた内圧フィルタに関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
特許文献１には、ろ過体を多孔円筒に締付バンドで締付固定したフィルタエレメントが記載されている。このようなフィルタエレメントを、ろ過体の内側から外側に向かって流体を通過させるいわゆる内圧式で使用する場合、ろ過体が内圧によって破裂しないように、ろ過体の外形と略同形状の内面形状を有する筒状の籠にフィルタエレメントを収容し、籠の内側面にろ過体を当接させながら使用する。そしてフィルタエレメントが目詰まりした際には、フィルタエレメントを籠から引き抜くようにして取り出す。
【先行技術文献】
【特許文献】
【０００３】
特開昭５７－３０５１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】

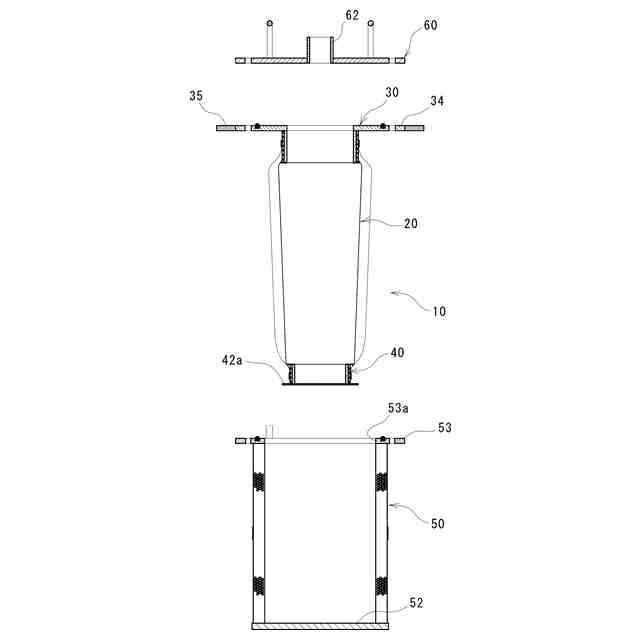

特許文献１のフィルタエレメントは、上端から下端までの外径が略等しい。そのため、籠からの引き抜きに際してろ過体が籠の内側面に引っ掛かって破れる等、フィルタエレメントの再使用に支障をきたすことがある。
【０００５】
そこで本発明は、再使用に適したフィルタエレメントの提供を目的とする。
【課題を解決するための手段】
【０００６】
本発明のフィルタエレメントは、上端開口２０ａと下端開口２０ｂとを有する筒状の濾布２０と、濾布２０の上端開口２０ａに接続され、上端開口２０ａの開いた状態を維持する接続筒部３１を有する中間フランジ３０と、濾布２０の下端開口２０ｂに接続される接続筒部４１と、下端開口２０ｂを塞ぐ底部４２とを有する底板フランジ４０とを備え、中間フランジ３０を持って持ち上げたときの濾布２０の形状が、底板フランジ４０に向かって径を小さくする形状であることを特徴としている。
【０００７】
上記フィルタエレメントは、底板フランジ４０が指掛かり部４２ａを有していることが好ましい。
【０００８】
また、濾布２０に対して中間フランジ３０と底板フランジ４０とがそれぞれ着脱可能に接続されていることが好ましい。
【０００９】
また、濾布２０と中間フランジ３０や底板フランジ４０が締付バンド１３、１６によって着脱可能に接続されており、中間フランジ３０の接続筒部３１と底板フランジ４０の接続筒部４１とにそれぞれ、締付バンド１３、１６の接続筒部３１、４１からの抜けを防止する引っ掛かり部３３、４３が設けられていることが好ましい。
【００１０】

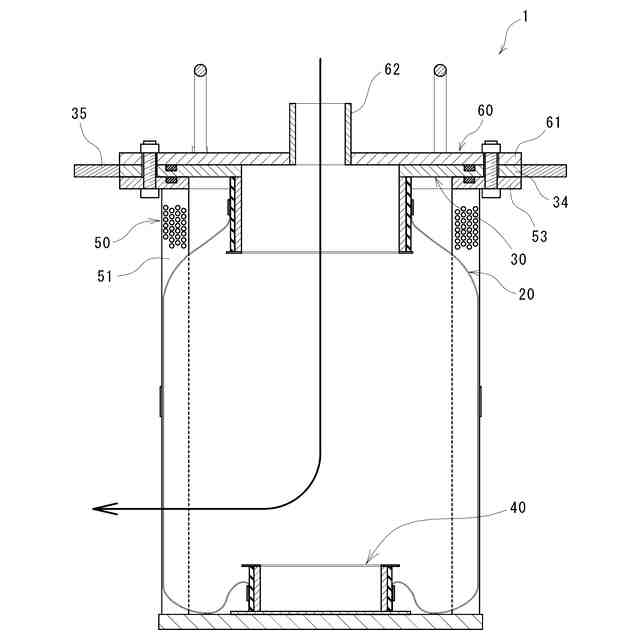

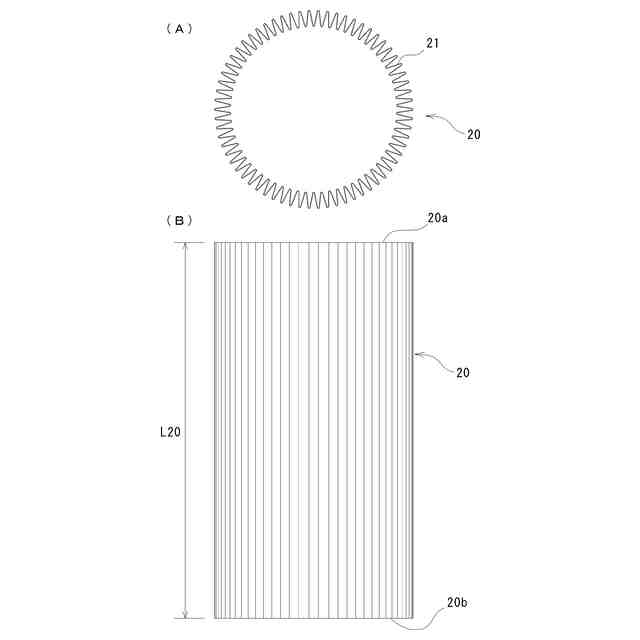

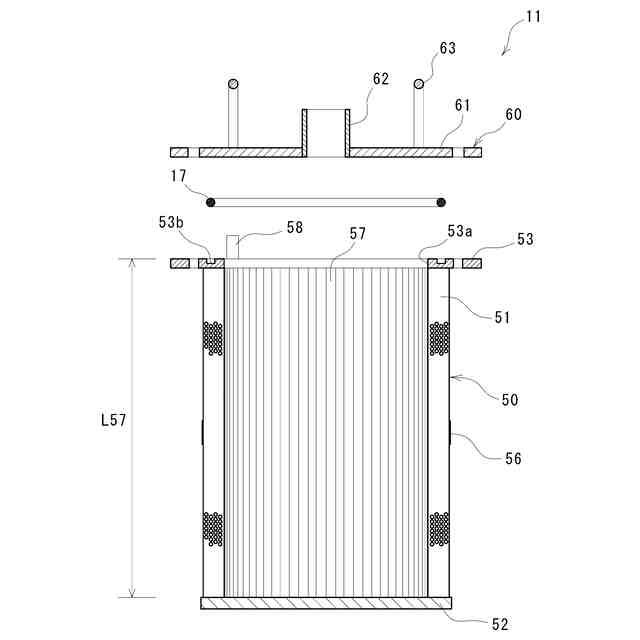

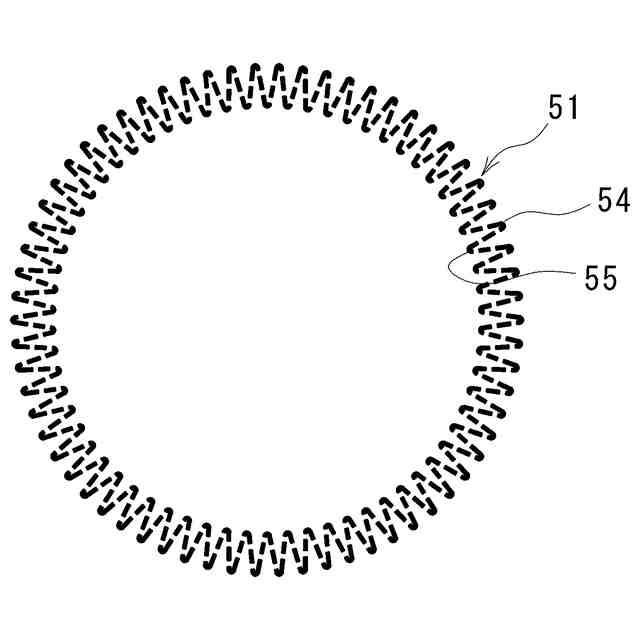

本発明の内圧フィルタは、上記記載のフィルタエレメント１０と、フィルタエレメント１０を収容する収容部５７と、収容部５７にフィルタエレメント１０を出し入れするための上部開口５３ａとを有する本体籠５０とを備え、濾布２０の軸方向長さＬ２０が、本体籠５０の収容部５７の内法高さＬ５７よりも長いことを特徴としている。
【発明の効果】
（【００１１】以降は省略されています）
