公開番号2025049800
公報種別公開特許公報(A)
公開日2025-04-04
出願番号2023158236
出願日2023-09-22
発明の名称反応装置
出願人株式会社日本製鋼所
代理人個人
主分類B01J 19/18 20060101AFI20250327BHJP(物理的または化学的方法または装置一般)
要約【課題】反応容器が熱膨張もしくは熱収縮により変形しても、これに起因して正常に動作できなくなるのを防止することができる反応装置を提供する。
【解決手段】反応装置10Aにおいて、供給部と送出部との間の中間部A3を含む筒状の反応容器100と、前記中間部の温度を制御する温度制御部と、供給部と、前記送出部と、前記処理物を前記供給部側から前記中間部を通過して前記送出部側に搬送する搬送機構と、を備え、前記温度制御部は、前記反応容器の特定箇所(E)の実際の変位速度が前記反応容器の前記特定箇所の望ましい変位速度に追従するように前記中間部の昇温速度又は降温速度を制御する。
【選択図】図19
特許請求の範囲【請求項1】
供給部と送出部との間の中間部を含む筒状の反応容器と、
前記中間部の温度を制御する温度制御部と、
前記反応容器に処理物を供給する前記供給部と、前記反応容器から生成物を送出する前記送出部と、
前記処理物を前記反応容器の前記供給部側から前記中間部を通過して前記反応容器の前記送出部側に搬送する搬送機構と、
を備え、
前記温度制御部は、前記反応容器の特定箇所の実際の変位速度が前記反応容器の前記特定箇所の望ましい変位速度に追従するように前記中間部の昇温速度又は降温速度を制御する反応装置。
続きを表示(約 1,000 文字)【請求項2】
前記特定箇所の前記望ましい変位速度を記憶する変位速度記憶部と、
前記反応容器の前記特定箇所の実際の位置を測定する位置測定装置と、
前記位置測定装置により測定された前記特定箇所の前記実際の位置に基づいて、前記特定箇所の前記実際の変位速度を計算する変位速度計算部と、をさらに備える請求項1に記載の反応装置。
【請求項3】
前記反応容器は、その長手方向の中央から突出する突出部を含み、
前記特定箇所は、前記突出部の先端側である請求項2に記載の反応装置。
【請求項4】
変位速度計算部は、前記位置測定装置により測定された前記特定箇所の前記実際の位置及び補正値に基づいて、前記特定箇所の前記実際の変位速度を計算する請求項3に記載の反応装置。
【請求項5】
前記望ましい変位速度は、前記反応容器の上部の温度と前記反応容器の下部の温度の乖離ができる限り小さくなるように考慮された変位速度である請求項1に記載の反応装置。
【請求項6】
前記位置測定装置は、前記突出部の先端側に接触する接触子を含む接触式の位置測定装置である請求項3に記載の反応装置。
【請求項7】
前記温度制御部は、前記特定箇所の前記実際の変位速度と前記特定箇所の前記望ましい変位速度との乖離が正の乖離の場合、前記中間部の昇温速度又は降温速度を上げるように制御し、一方、前記特定箇所の前記実際の変位速度と前記特定箇所の前記望ましい変位速度との乖離が負の乖離の場合、前記中間部の昇温速度又は降温速度を下げるように制御する請求項1に記載の反応装置。
【請求項8】
前記温度制御部が実行した温度制御パターンを記憶する温度制御パターン記憶部をさらに備え、
前記温度制御部は、前記温度制御パターンに基づいて、前記中間部の昇温速度又は降温速度を制御する請求項2に記載の反応装置。
【請求項9】
前記反応容器の上部の温度と前記反応容器の下部の温度の乖離ができる限り小さくなり、かつ、前記特定箇所の変位速度ができる限り速くなるように前記温度制御パターンを補正する温度制御パターン補正部をさらに備える請求項8に記載の反応装置。
【請求項10】
前記温度制御パターン補正部は、機械学習の結果に基づき、前記温度制御パターンを補正する請求項9に記載の反応装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本発明は、反応装置に関する。
続きを表示(約 3,000 文字)【背景技術】
【0002】
粉粒体状の処理物に対して所定の雰囲気を与えることにより所望の製品を製造するための反応装置が存在する。例えば一般には、ロータリーキルンと称される反応装置は、中心軸周りに回転する中空の反応容器を加熱し、この反応容器に材料を転動させながら通過させることにより所望の製品を製造する。また例えばローラーハースキルンと称される反応装置は、トンネル型の反応容器に処理物やワークを通過させることにより所望の製品を製造する。またその他にも種々の反応装置が開発されている。
【0003】
例えば特許文献1は、以下の反応装置について開示している。反応装置は、圧力反応容器となるスクリュフィーダ本体と、スクリュフィーダ本体内に触媒を導入する触媒供給部と、スクリュフィーダ本体内に低級炭化水素を導入する低級炭化水素供給部と、を有する。またこの反応装置は、生成したナノ炭素を搬送するスクリュと、スクリュによって搬送される触媒とナノ炭素を送出する固体送出部と、生成した水素をフィーダ本体外に送出する気体送出部と、を有する。
【先行技術文献】
【特許文献】
【0004】
特開2006-290682号公報
【発明の概要】
【発明が解決しようとする課題】
【0005】
しかしながら、このような反応装置においては、反応容器の温度を変化させると、反応容器や搬送機構等が熱膨張もしくは熱収縮により変形し、反応装置の正常な動作を妨げるという課題がある。
【0006】
その他の課題と新規な特徴は、本明細書の記述及び添付図面から明らかになるであろう。
【課題を解決するための手段】
【0007】
一実施の形態に係る反応装置は、供給部と送出部との間の中間部を含む筒状の反応容器と、前記中間部の温度を制御する温度制御部と、前記反応容器に処理物を供給する前記供給部と、前記反応容器から生成物を送出する前記送出部と、前記処理物を前記反応容器の前記供給部側から前記中間部を通過して前記反応容器の前記送出部側に搬送する搬送機構と、を備え、前記温度制御部は、前記反応容器の特定箇所の実際の変位速度が前記反応容器の前記特定箇所の望ましい変位速度に追従するように、前記中間部の温度が目標温度に到達するまで前記中間部の昇温速度又は降温速度を制御する。
【発明の効果】
【0008】
本開示によれば、反応容器や搬送機構等が熱膨張もしくは熱収縮により変形しても、これに起因して正常に動作できなくなるのを防止することができる反応装置を提供することができる。
【図面の簡単な説明】
【0009】
実施の形態1にかかる反応装置の側面図である。

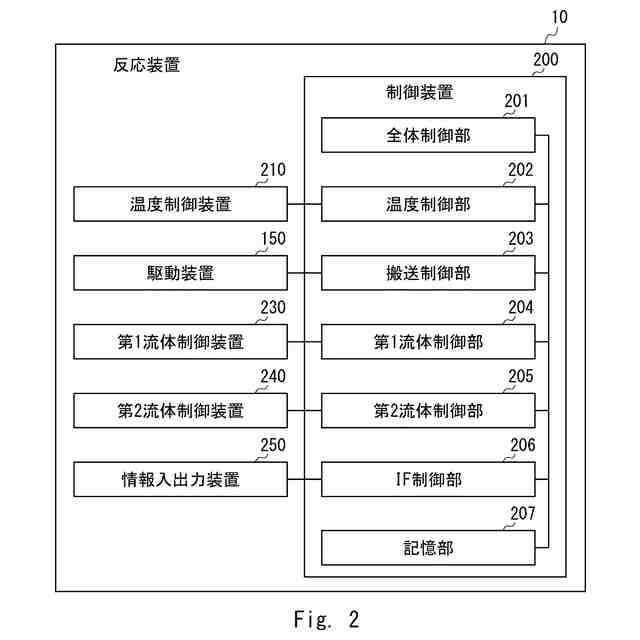

実施の形態1にかかる反応装置のブロック図である。
反応装置が実行する処理のフローチャートである。
実施の形態2にかかる反応装置の側面図である。
(a)反応容器100の他端側A2を、反応容器100の長軸AX
100
方向に移動可能な状態で支持する具体例1を表す図、(b)反応容器100の他端側A2を、反応容器100の長軸AX
100
方向に移動可能な状態で支持する具体例2を表す図、(c)反応容器100の他端側A2を、反応容器100の長軸AX
100
方向に移動可能な状態で支持する具体例3を表す図である。
反応容器100を回転可能に支持する構成例である。
図5(a)中の矢印AR2方向から見た矢視図である。
反応容器100の他端側A2を、反応容器100の長軸AX
100
方向に加え、回転軸AX

(鉛直軸)を中心に回転可能な状態で支持する具体例4の概略図である。
二軸型の反応容器100Aの例である。
反応容器100の他端側A2を、反応容器100の長軸AX
100
方向に加え、回転軸AX

(鉛直軸)を中心に回転可能かつ短軸方向(図10中矢印AR6参照)に移動可能な状態で支持する具体例5の概略図である。
(a)反応容器100が捻れている状態を表す図、(b)反応容器100が傾いている状態を表す図、(c)反応容器100の捻れが抑制されている状態を表す図、(d)反応容器100の傾きが抑制されている状態を表す図である。
温度制御領域110の斜視図である。
加熱部H1~H4と温度制御部202との電気的な接続関係を表すブロック図である。
(a)反応容器100の変形パターン例、(b)反応容器100の他の変形パターン例である。
第1の課題(反応容器100の温度を制御(昇温制御又は降温制御)する際の課題)について説明するための図である。
(a)段階的な降温の一例、(b)段階的な昇温の一例である。
参考例2の反応装置10において反応容器100の温度をある昇温速度で目標温度まで昇温制御(加熱制御)する場合の、昇温の温度変化C1と反応容器100の実際の温度変化C2との関係を表すグラフである。
参考例2の反応装置10において段階的な昇温を行う昇温処理のフローチャート例である。
実施形態1の反応装置10Aの概略構成図である。
実施形態1にかかる反応装置10Aのブロック図である。
反応容器100を降温制御(冷却制御)する場合の、点Eの望ましい変位速度C3と点Eの実際の変位速度C4との関係を表すグラフである。
反応装置10Aの動作例1のフローチャートである。
降温速度制御処理のフローチャートである。
反応装置10Aの動作例2のフローチャートである。
反応容器100を昇温制御(加熱制御)する場合の、点Eの望ましい変位速度V1と点Eの実際の変位速度V2との関係を表すグラフである。
昇温速度制御処理のフローチャートである。
実施形態2にかかる反応装置10Bのブロック図である。
緊急時処理例1のフローチャートである。
緊急時処理例2のフローチャートである。
緊急時動作例3のフローチャートである。
実施形態3にかかる反応装置10Cのブロック図である。
記憶部207に記憶されている温度制御テーブルの一例である。
反応装置10Cの動作例1のフローチャートである。
反応装置10Cの動作例2のフローチャートである。
