特許ウォッチ

公開番号2025073219
公報種別公開特許公報(A)
公開日2025-05-13
出願番号2023183794
出願日2023-10-26
発明の名称流体混合装置
出願人個人
代理人弁理士法人山田特許事務所
主分類B01F 23/232 20220101AFI20250502BHJP(物理的または化学的方法または装置一般)
要約【課題】コンパクトな構成で流体同士を好適に添加し得る流体混合装置を提供する。

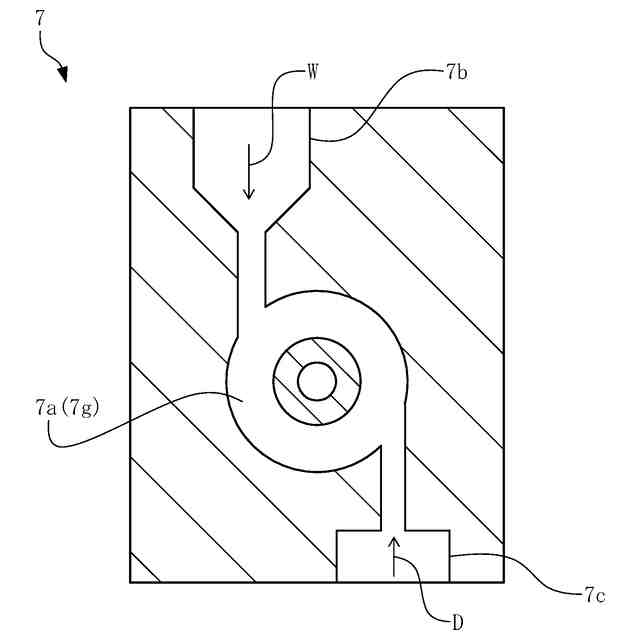

【解決手段】円断面状の内周面を備えた空間をなす混合チャンバ7aと、混合チャンバ7aに対し円断面の接線方向に沿って第一の流体(水)Wを導入する第一導入路7bと、混合チャンバ7aに対し第二の流体(洗剤)Dを導入する第二導入路7cと、混合チャンバ7aから流体を放出する導出路7eとを内部に設けた混合部7を備える。混合チャンバ7a内には、軸方向から見て中央部に位置し、混合チャンバ7aの円断面状の内周面に沿って環状の回転流路7gを形成する整流体7fをさらに備える。
【選択図】図2
特許請求の範囲【請求項１】
円断面をなす内周面を備えた空間をなす混合チャンバと、
前記混合チャンバに対し円断面の接線方向に沿って第一の流体を導入する第一導入路と、
前記混合チャンバに対し第二の流体を導入する第二導入路と、
前記混合チャンバから流体を放出する導出路と
を内部に設けた混合部を備えたこと
を特徴とする流体混合装置。
続きを表示（約 440 文字）【請求項２】
前記混合チャンバ内に、軸方向から見て中央部に位置し、前記混合チャンバの円断面状の内周面に沿って環状の回転流路を形成する整流体を備えたこと
を特徴とする請求項１に記載の流体混合装置。
【請求項３】
前記整流体は、前記混合チャンバの軸方向に関して一端側に位置し、他端側には前記導出路の入側が開口していること
を特徴とする請求項２に記載の流体混合装置。
【請求項４】
前記導出路は、入側から出側にかけて径が大きくなるよう、テーパ状に形成されていること
を特徴とする請求項３に記載の流体混合装置。
【請求項５】

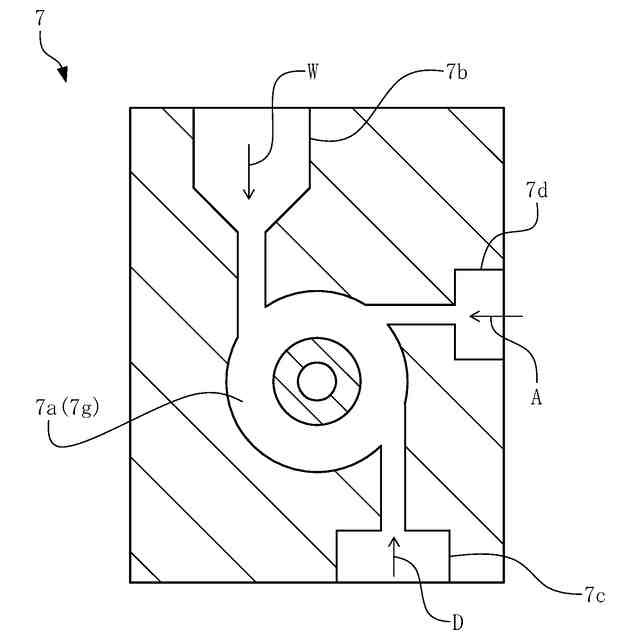

前記混合チャンバに第三の流体を導入する第三導入路をさらに備えたこと
を特徴とする請求項１に記載の流体混合装置。
【請求項６】
前記第一導入路の入側に、第一の流体としての水が流通する第一流路が接続されていること
を特徴とする請求項１に記載の流体混合装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、複数の種類の流体を混合して放出する装置に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】

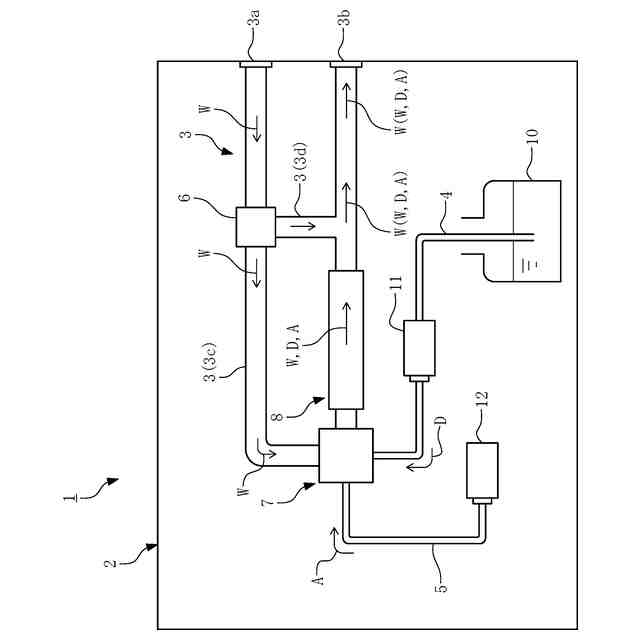

従来、水道から供給される水に対し、洗剤や空気を混合したうえでシャワーヘッド等から放出する装置が知られている（例えば、下記特許文献１、２等参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２００９－１５５８４３号公報
特開２０１９－１９０７８２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述の如き装置において、洗剤や空気は、洗浄の効率を高める等の目的で水に対し混合されるのであるが、その際、これらの流体が十分に混合されることが、無論のこと望ましい。そのためには、種類や比重の異なる流体同士が混ざり合うよう、これらをよく撹拌することが有効である。特に、泡を生じることを意図して水に空気を混ぜる場合には、細かい泡を大量に得るために撹拌の度合いを高めることが重要となる。一方で、例えば一般家庭の浴室等でこうした装置を使用することを考えるとスペース上の制限があるため、なるべくコンパクトな装置で効率よく混合を行うことが求められる。
【０００５】
本発明は、斯かる実情に鑑み、コンパクトな構成で流体同士を好適に添加し得る流体混合装置を提供しようとするものである。
【課題を解決するための手段】
【０００６】
本発明は、円断面状の内周面を備えた空間をなす混合チャンバと、前記混合チャンバに対し円断面の接線方向に沿って第一の流体を導入する第一導入路と、前記混合チャンバに対し第二の流体を導入する第二導入路と、前記混合チャンバから流体を放出する導出路とを内部に設けた混合部を備えたことを特徴とする流体混合装置にかかるものである。
【０００７】

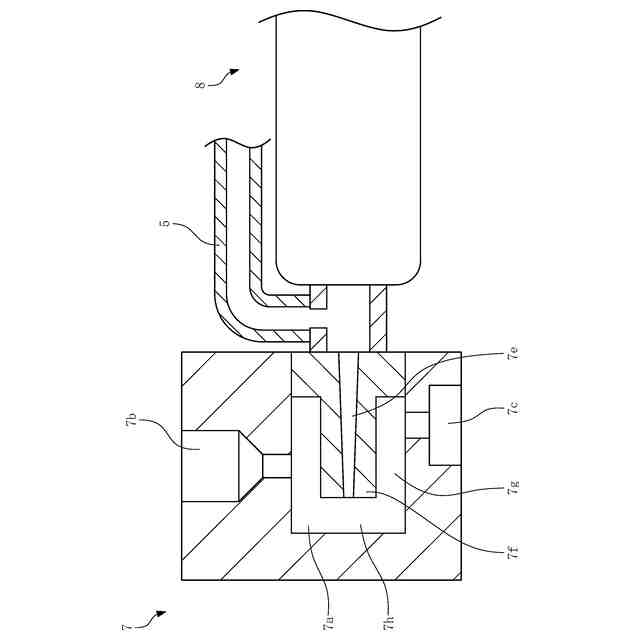

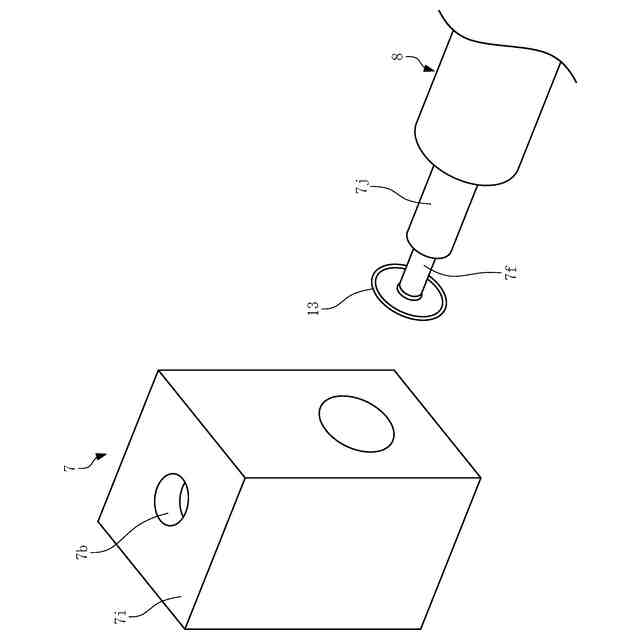

本発明の流体混合装置は、前記混合チャンバ内に、軸方向から見て中央部に位置し、前記混合チャンバの円断面状の内周面に沿って環状の回転流路を形成する整流体を備えることができる。
【０００８】
本発明の流体混合装置において、前記整流体は、前記混合チャンバの軸方向に関して一端側に位置し、他端側には前記導出路の入側が開口した構成とすることができる。
【０００９】
本発明の流体混合装置は、前記混合チャンバに第三の流体を導入する第三導入路をさらに備えることができる。
【００１０】
本発明の流体混合装置において、前記導出路は、入側から出側にかけて径が大きくなるよう、テーパ状に形成することができる。
（【００１１】以降は省略されています）
