公開番号2025063629
公報種別公開特許公報(A)
公開日2025-04-16
出願番号2023173012
出願日2023-10-04
発明の名称金属部品の製造方法
出願人フタバ産業株式会社
代理人名古屋国際弁理士法人
主分類B21D 51/10 20060101AFI20250409BHJP(本質的には材料の除去が行なわれない機械的金属加工;金属の打抜き)
要約【課題】本体部とフランジ部とを備える金属部品において、本体部における周方向の両端部の間隔が小さくなることを抑制する技術を提供する。
【解決手段】金属部品は、軸方向に延び、当該軸方向に垂直な断面形状が円弧状である本体部と、本体部における軸方向の一方の端部から径方向外側に向かって延びるフランジ部と、を備える。金属部品の製造方法は、金属製の板材を曲げて円筒体を得ることと、円筒体の一方の端部を径方向外側に曲げて拡径することと、を含む。金属部品の製造方法は、板材の両端部を突き合わせるように曲げて、突き合わせた両端部を溶接することにより、円筒体を得る場合には、端部が拡径された円筒体における周方向の所定の範囲を切除することを更に含む。
【選択図】図3
特許請求の範囲【請求項１】
軸方向に延び、当該軸方向に垂直な断面形状が円弧状である本体部と、前記本体部における軸方向の一方の端部から径方向外側に向かって延びるフランジ部と、を備える金属部品の製造方法であって、
金属製の板材を曲げて円筒体を得ることと、
前記円筒体の一方の端部を径方向外側に曲げて拡径することと、
を含み、
前記板材の両端部を突き合わせるように前記板材を曲げて、突き合わせた前記両端部を溶接することにより、前記円筒体を得る場合には、端部が拡径された前記円筒体における周方向の所定の範囲を切除することを更に含む、金属部品の製造方法。
続きを表示（約 140 文字）【請求項２】
前記円筒体における切除される範囲には、溶接された前記両端部が含まれる、請求項１に記載の金属部品の製造方法。
【請求項３】
前記金属部品は、内燃機関からの排ガスの流路に設けられる排気系部品である、請求項１又は請求項２に記載の金属部品の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、金属部品の製造方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば特許文献１には、本体部とフランジ部とを備える金属部品が開示されている。本体部は、軸方向に延び、当該軸方向に垂直な断面形状が円弧状である。フランジ部は、本体部における軸方向の一方の端部から径方向外側に向かって延びている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１８１４６７
【発明の概要】
【発明が解決しようとする課題】
【０００４】
この種の金属部品を製造する方法として、例えば、次のような製造方法が考えられる。まず、金属製の板材に丸孔が形成される。次に、バーリング加工により、板材における丸孔の周囲が板材の一方の面側に立ち上げられる。そして、丸孔の周囲が立ち上げられた板材における丸孔の周方向の所定の範囲が切除されることにより、金属部品が得られる。
【０００５】
しかしながら、このような製造方法により得られた金属部品では、バーリング加工に起因する残留応力によって、本体部における周方向の両端部の間隔が小さくなってしまう場合があった。
【０００６】
本開示の一局面は、本体部とフランジ部とを備える金属部品において、本体部における周方向の両端部の間隔が小さくなることを抑制する技術を提供する。
【課題を解決するための手段】
【０００７】
本開示の一態様は、軸方向に延び、当該軸方向に垂直な断面形状が円弧状である本体部と、本体部における軸方向の一方の端部から径方向外側に向かって延びるフランジ部と、を備える金属部品の製造方法である。金属部品の製造方法は、金属製の板材を曲げて円筒体を得ることと、円筒体の一方の端部を径方向外側に曲げて拡径することと、を含む。金属部品の製造方法は、板材の両端部を突き合わせるように板材を曲げて、突き合わせた両端部を溶接することにより、円筒体を得る場合には、端部が拡径された円筒体における周方向の所定の範囲を切除することを更に含む。このような構成によれば、本体部とフランジ部とを備える金属部品において、本体部における周方向の両端部の間隔が小さくなることを抑制することができる。
【０００８】
本開示の一態様では、円筒体における切除される範囲には、溶接された両端部が含まれてもよい。このような構成によれば、より表面粗さの小さい金属部品を製造することができる。
【０００９】
本開示の一態様では、金属部品は、内燃機関からの排ガスの流路に設けられる排気系部品であってもよい。このような構成によれば、金属部品が高温の排ガスに晒された場合であっても、本体部における周方向の両端部の間隔が小さくなることを抑制することができる。
【図面の簡単な説明】
【００１０】
排気系ユニットの断面図である。
図１の部分拡大図である。

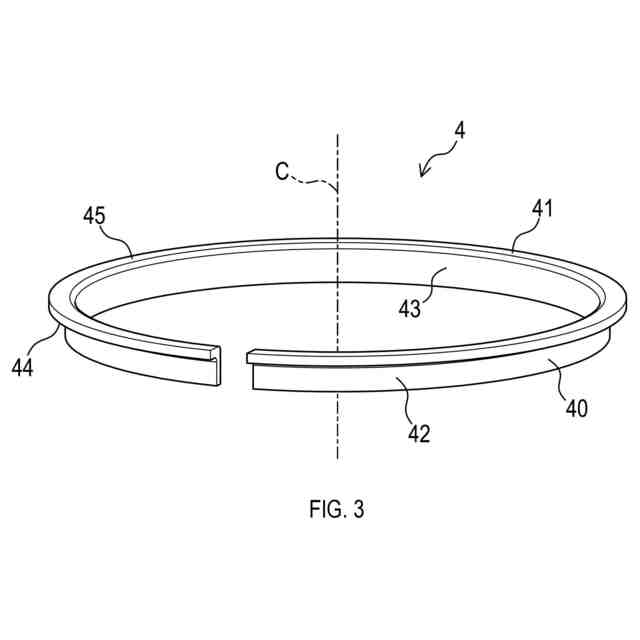

カバー部材の斜視図である。
カバー部材の正面図である。
カバー部材の底面図である。

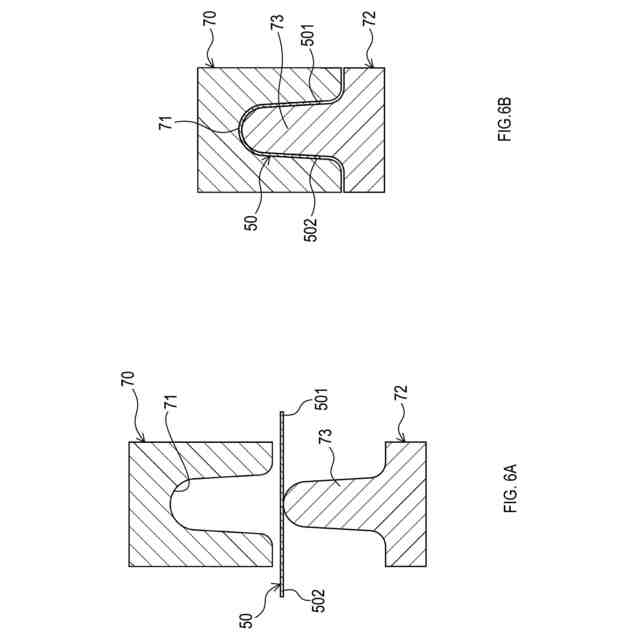

図６Ａは、造管工程におけるＵ曲げ加工を説明するための断面図である。図６Ｂは、造管工程における図６Ａの次の状態を説明するための断面図である。

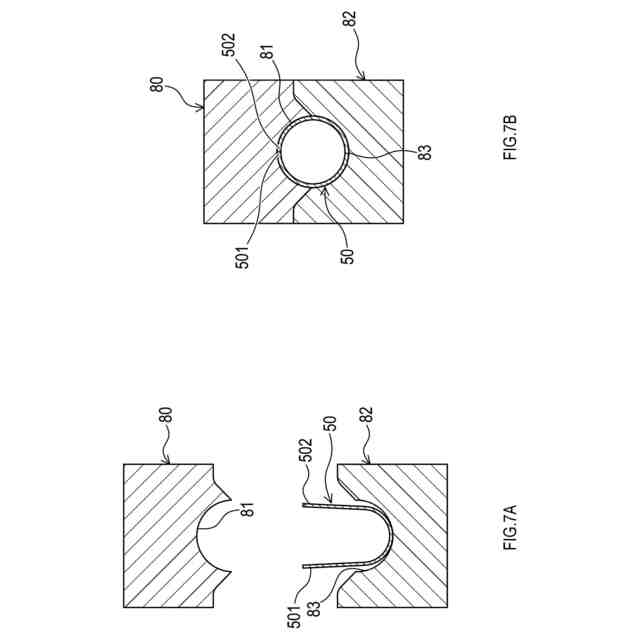

図７Ａは、造管工程におけるＯ曲げ加工を示す断面図である。図７Ｂは、造管工程における図７Ａの次の状態を説明するための断面図である。
造管工程における溶接加工を説明するための斜視図である。
図９Ａは、拡径工程を説明するための断面図である。図９Ｂは、拡径工程における図９Ａの次の状態を説明するための断面図である。図９Ｃは、拡径工程における図９Ｂの次の状態を説明するための断面図である。
切除工程を説明するための平面図である。
図１１Ａは、図１０のXIＡ－XIＡ断面図である。図１１Ｂは、切除工程における図１１Ａの次の状態を説明するための断面図である。
図１２Ａは、図１０のXIIＡ－XIIＡ断面図である。図１２Ｂは、切除工程における図１２Ａの次の状態を説明するための断面図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
