発明の名称給送装置、画像読取装置及び画像形成装置
出願人株式会社リコー
代理人個人
主分類B65H 1/14 20060101AFI20250408BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】シート接触面と積載板との隙間へのシートの先端部分の潜り込みを抑制し、かつ、給送不良の発生を抑制できる給送装置、画像読取装置及び画像形成装置を提供する。
【解決手段】シートたる原稿MSを積載し、原稿搬送方向の下流側端部が昇降するシート積載部たる可動原稿テーブル111の下流側端部に、可動原稿テーブル111に積載された原稿の先端が接触するシート接触面たる原稿突き当て面151に接触する接触部材たる中継部材40を設けている。
【選択図】図6
特許請求の範囲【請求項１】
シートを積載し、少なくともシート搬送方向の下流側端部が昇降するシート積載部と、
前記シート積載部に積載された前記シートの先端が接触するシート接触面とを有する給送装置において、
前記シート積載部に前記シート接触面に接触する接触部材を設けたことを特徴とする給送装置。
続きを表示（約 800 文字）【請求項２】
請求項１に記載の給送装置において、
前記シートの幅方向の中央を、前記シート積載部の前記幅方向の中央に位置させる一対のサイドフェンスを有し、
前記接触部材は、前記シート積載部の前記幅方向の中央部に設けたことを特徴とする給送装置。
【請求項３】
請求項１に記載の給送装置において、
前記シート接触面の上端からシート搬送方向下流側へ行くに従って上方に位置するように傾斜した傾斜面を有し、
前記シート積載部のシート搬送方向の下流側端部が所定量以上上昇したとき、前記接触部材は、前記傾斜面に接触することを特徴とする給送装置。
【請求項４】
請求項１に記載の給送装置において、
前記接触部材は、回動可能に前記シート積載部に取り付けられていることを特徴とする給送装置。
【請求項５】
請求項１に記載の給送装置において、
前記接触部材は、弾性部材で構成されていることを特徴とする給送装置。
【請求項６】
請求項１に記載の給送装置において、
前記接触部材の少なくとも前記シートに接触する接触面は、前記シート積載部のシート接触面よりも前記シートとの摩擦力が高い摩擦部材で構成されていることを特徴とする給送装置。
【請求項７】
給送部と、
前記給送部から給送された原稿シートに上の画像を読み取る画像読取部とを備えた画像読取装置において、
前記給送部として、請求項１に記載の給送装置を用いたことを特徴とする画像読取装置。
【請求項８】
給送部と、
前記給送部から給送されたシートに画像を形成する画像形成部とを備えた画像形成装置において、
前記給送部として、請求項１に記載の給送装置を用いたことを特徴とする画像形成装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、給送装置、画像読取装置及び画像形成装置に関するものである。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、シートを積載し、少なくともシート搬送方向の下流側端部が昇降するシート積載部と、シート積載部に積載されたシートの先端が接触するシート接触面とを有する給送装置が知られている。
【０００３】
特許文献１には、上記給送装置として、シート接触面とシート積載部たる積載板との隙間へのシートの先端部分の潜り込みを防止する目的で、積載板のシート搬送方向下流側端部に突出部を設け、シート接触面の上記突出部と対向する箇所に、突出部を逃がす溝部を設けたものが記載されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、シートの先端に波打ちなどあった場合に、給送時シートの先端が溝部に引っ掛かり、給送不良となるおそれがあった。
【課題を解決するための手段】
【０００５】
上述した課題を解決するために、本発明は、シートを積載し、少なくともシート搬送方向の下流側端部が昇降するシート積載部と、前記シート積載部に積載されたシートの先端が接触するシート接触面とを有する給送装置において、前記シート積載部に前記シート接触面に接触する接触部材を設けたことを特徴とするものである。
【発明の効果】
【０００６】
本発明によれば、シート接触面と積載板との隙間へのシートの先端部分の潜り込みを抑制し、かつ、給送不良の発生を抑制できる。
【図面の簡単な説明】
【０００７】

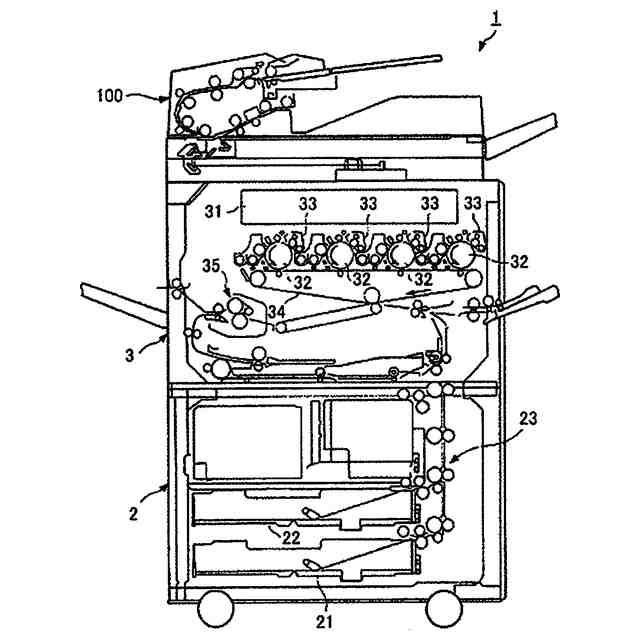

実施形態に係る複写機の概略構成図。

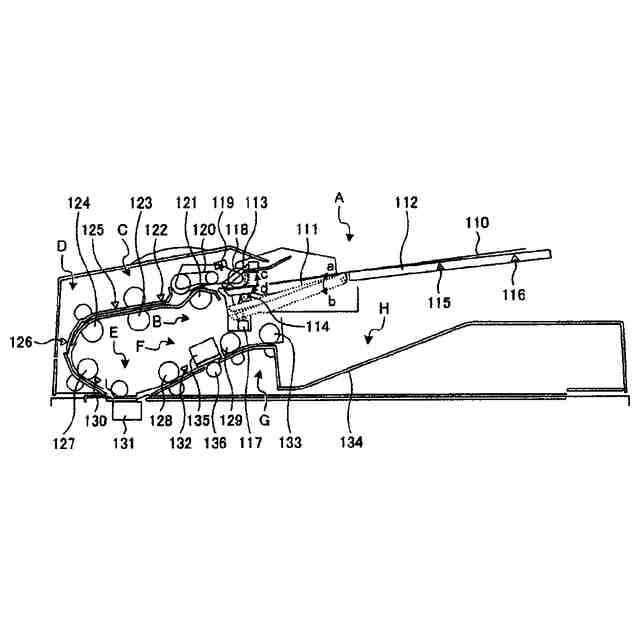

自動原稿搬送装置（ＡＤＦ）の概略構成図。

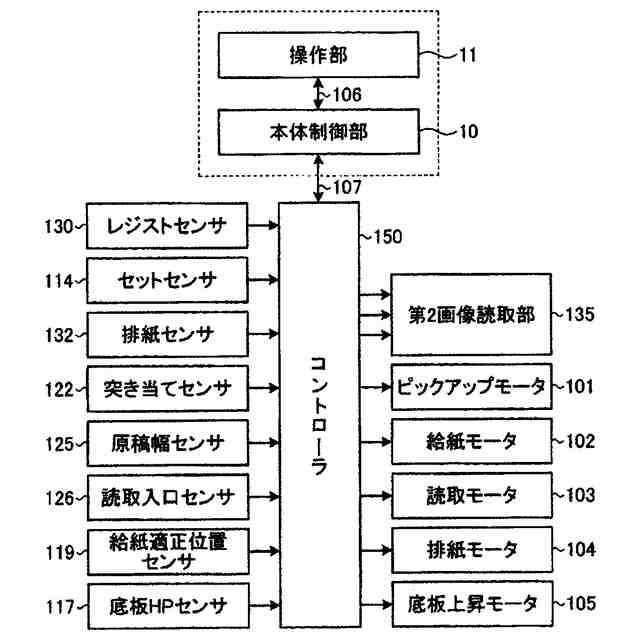

ＡＤＦの制御系のブロック図。

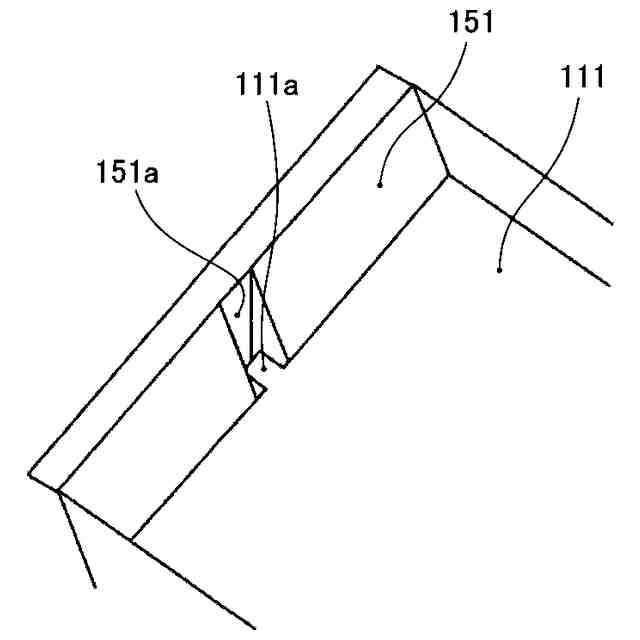

従来の原稿セット部の要部斜視図。
従来の原稿セット部における溝部付近の概略断面図。

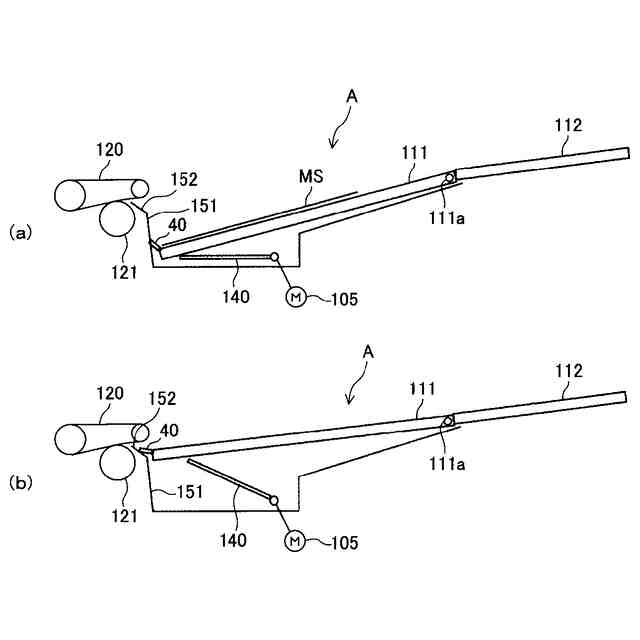

本実施形態における原稿セット部の概略構成図。
本実施形態における原稿セット部の要部斜視図。

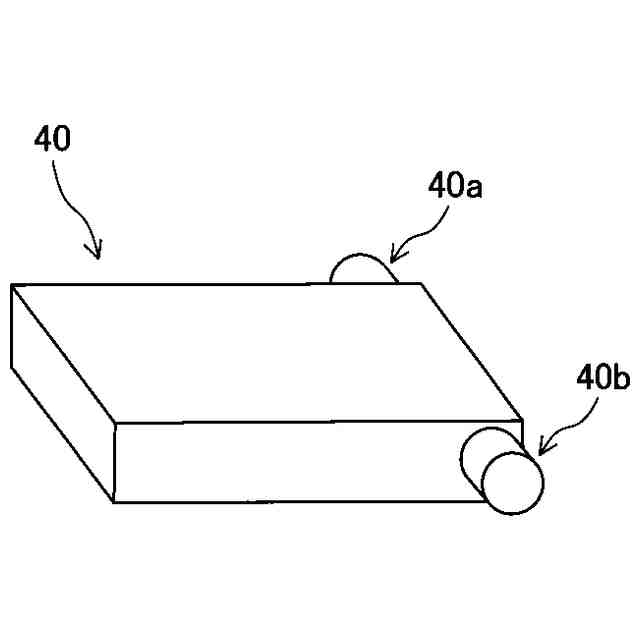

中継部材の概略斜視図。

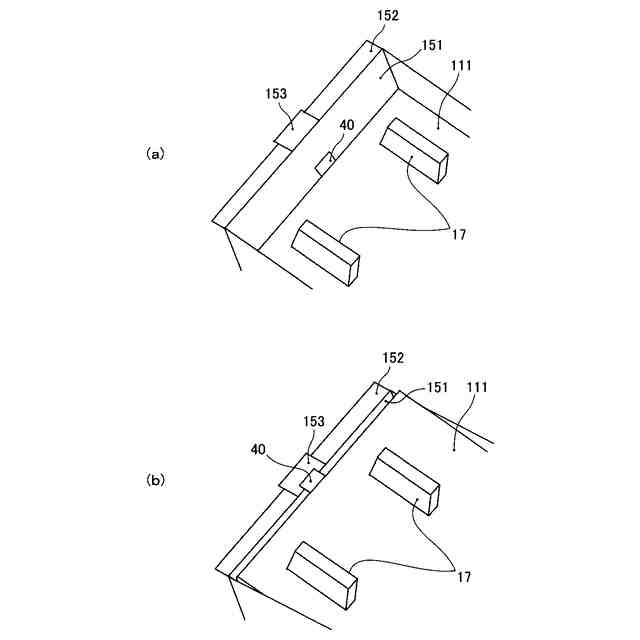

可動原稿テーブルの搬送方向下流側の幅方向中央部付近を示す要部拡大斜視図。
第１変形例の中継部材が設けられた原稿セット部Ａの要部拡大構成図。
第２変形例の中継部材を示す斜視図。
第２変形例の中継部材の原稿搬送方向に平行な断面図。
【発明を実施するための形態】
【０００８】
以下に、本発明を実施するための最良の形態を図面に基づいて説明する。なお、いわゆる当業者は特許請求の範囲内における本発明を変更・修正をして他の実施形態をなすことは容易であり、これらの変更・修正はこの特許請求の範囲に含まれるものである。以下の説明はこの発明における最良の形態の例であって、この特許請求の範囲を限定するものではない。
【０００９】
図１は、実施形態に係る画像形成装置としての複写機の概略構成図である。
図１に示すように、複写機１は、自動原稿搬送装置（ＡＤＦ：Auto Document Feeder）１００と、給送装置たる給紙部２と、画像形成部３とを備えている。
【００１０】
給紙部２は、サイズの異なる記録材としての転写紙（用紙）を収納する給送カセット２１，２２と、給送カセット２１，２２に収納された転写紙を画像形成部３へ搬送する各種ローラからなる給送手段２３とを有している。
