公開番号2025083507
公報種別公開特許公報(A)
公開日2025-05-30
出願番号2025040763,2021020788
出願日2025-03-14,2021-02-12
発明の名称ズームレンズ、レンズ鏡筒及び撮像装置
出願人株式会社リコー
代理人インフォート弁理士法人
主分類G02B 15/20 20060101AFI20250523BHJP(光学)
要約【課題】撮影距離の変化に伴う収差変動を抑制することができるズームレンズ、レンズ鏡筒及び撮像装置を提供する。
【解決手段】正の第1レンズ群と、負の第2レンズ群と、後群とを有し、ワイド端からテレ端への変倍に際し、隣接する各レンズ群の間隔が変化する。後群は、少なくとも各1つの負のレンズ群と正のレンズ群とを有する。後群に含まれる負のレンズ群のうち、負の屈折力が最も強いレンズ群は、無限遠から近距離へのフォーカシング時に像側に移動する合焦レンズ群GFである。後群に含まれる正のレンズ群のうち、合焦レンズ群GFの物体側に隣接して配置される正のレンズ群GFFは、最も像側に位置する正のレンズ成分L1を有する。正のレンズ成分L1は、正レンズL1Pを有する。次の条件式(1)を満足する。
(1)1.85<NdL1P
但し、
NdL1P:正レンズL1Pの屈折率。

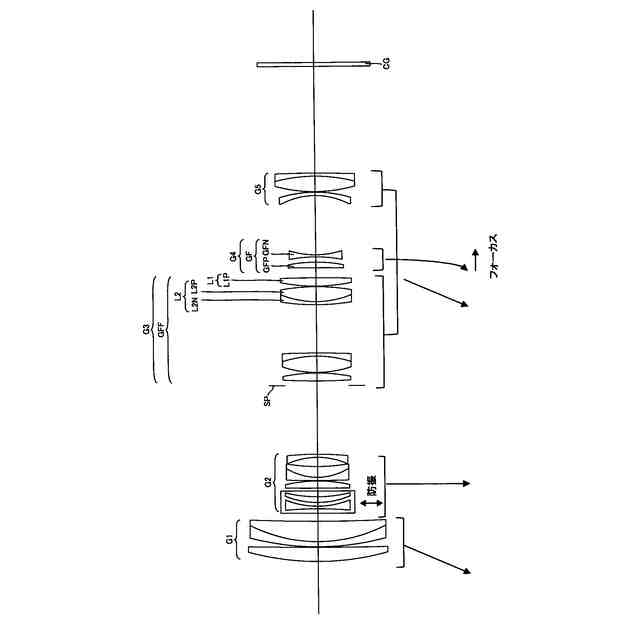

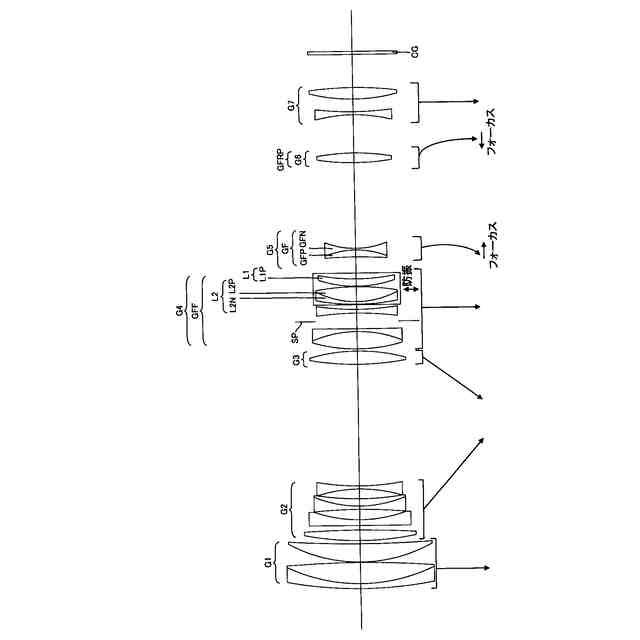

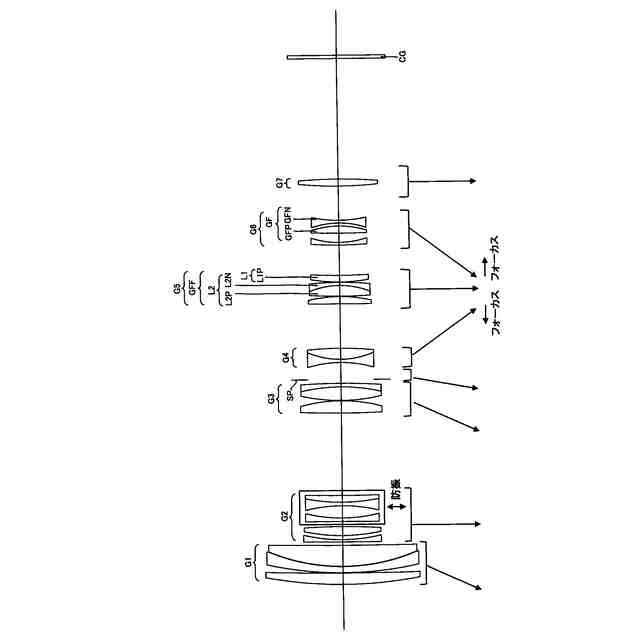

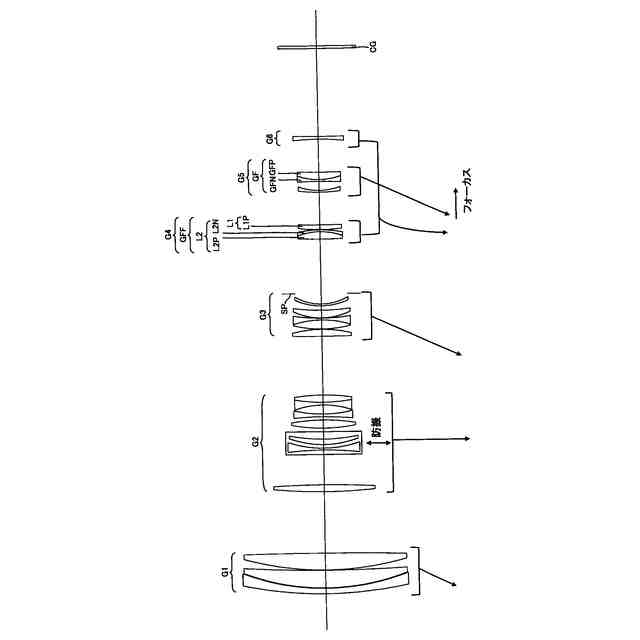

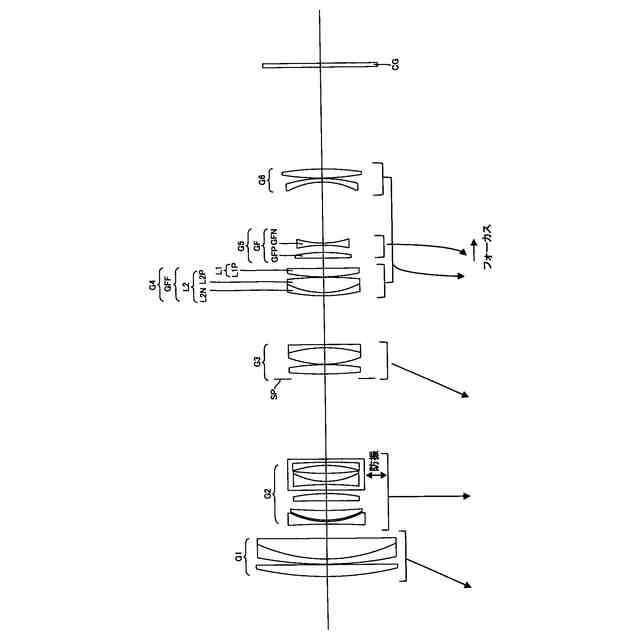

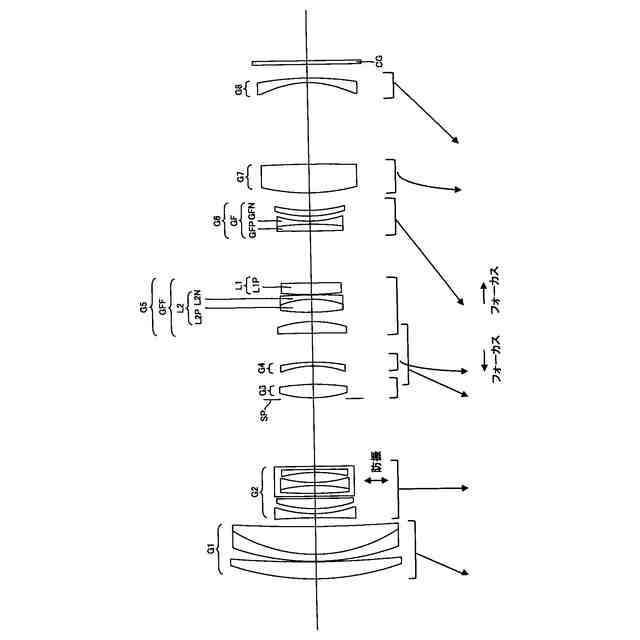

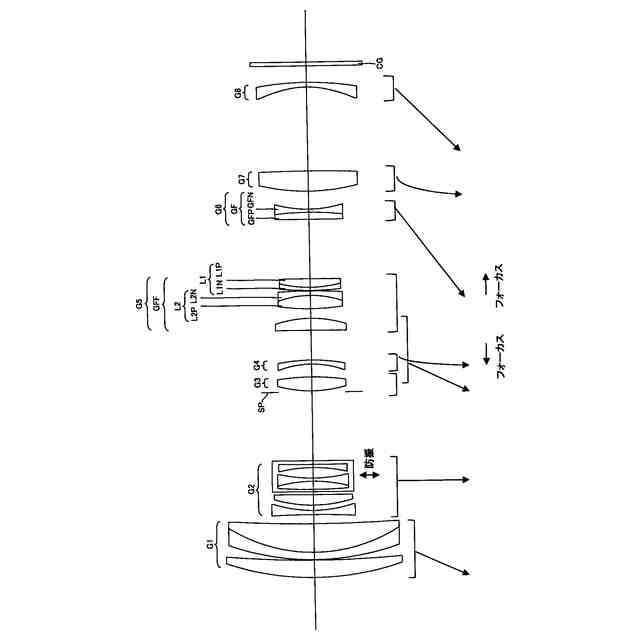

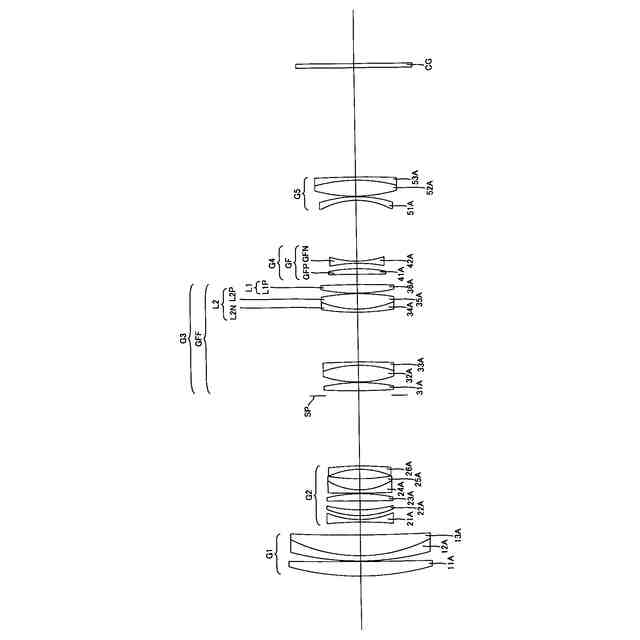

【選択図】図1
特許請求の範囲【請求項１】
物体側から順に、正の屈折力の第１レンズ群と、負の屈折力の第２レンズ群と、後群とを有し、
短焦点距離端から長焦点距離端への変倍に際し、隣接する各レンズ群の間隔が変化し、
前記後群は、少なくとも１つの負の屈折力のレンズ群と、少なくとも１つの正の屈折力のレンズ群とを有し、
前記後群に含まれる負の屈折力のレンズ群のうち、負の屈折力が最も強いレンズ群は、無限遠から近距離へのフォーカシング時に像側に移動する合焦レンズ群ＧＦであり、
前記後群に含まれる正の屈折力のレンズ群のうち、前記合焦レンズ群ＧＦの物体側に隣接して配置される正の屈折力のレンズ群ＧＦＦは、最も像側に位置する正のレンズ成分Ｌ１を有し、
前記正のレンズ成分Ｌ１は、正レンズＬ１Ｐを有し、
次の条件式（１）を満足する、
ことを特徴とするズームレンズ。
（１）１．８５＜ＮｄＬ１Ｐ
但し、
ＮｄＬ１Ｐ：前記正レンズＬ１Ｐの屈折率。
続きを表示（約 1,500 文字）【請求項２】
次の条件式（２）を満足する、
ことを特徴とする請求項１に記載のズームレンズ。
（２）２５＜νｄＬ１Ｐ
但し、
νｄＬ１Ｐ：前記正レンズＬ１Ｐのアッベ数。
【請求項３】
次の条件式（３）を満足する、
ことを特徴とする請求項１又は請求項２に記載のズームレンズ。
（３）－５＜ｆＧＦＦ／ｆＧＦ＜－０．７
但し、
ｆＧＦＦ：前記正の屈折力のレンズ群ＧＦＦの焦点距離、
ｆＧＦ：前記合焦レンズ群ＧＦの焦点距離。
【請求項４】
前記正のレンズ成分Ｌ１の物体側に隣接して位置する正又は負のレンズ成分Ｌ２を有し、
前記レンズ成分Ｌ２は、負レンズＬ２Ｎと正レンズＬ２Ｐの接合レンズからなり、
次の条件式（４）を満足する、
ことを特徴とする請求項１から請求項３のいずれかに記載のズームレンズ。
（４）１．０＜ＮｄＬ２Ｎ／ＮｄＬ２Ｐ＜１．６
但し、
ＮｄＬ２Ｎ：前記負レンズＬ２Ｎの屈折率、
ＮｄＬ２Ｐ：前記正レンズＬ２Ｐの屈折率。
【請求項５】
前記正のレンズ成分Ｌ１の物体側に隣接して位置する正又は負のレンズ成分Ｌ２を有し、
前記レンズ成分Ｌ２は、負レンズＬ２Ｎと正レンズＬ２Ｐの接合レンズからなり、
次の条件式（５）を満足する、
ことを特徴とする請求項１から請求項４のいずれかに記載のズームレンズ。
（５）０．２＜νｄＬ２Ｎ／νｄＬ２Ｐ＜０．７
但し、
νｄＬ２Ｐ：前記正レンズＬ２Ｐのアッベ数、
νｄＬ２Ｎ：前記負レンズＬ２Ｎのアッベ数。
【請求項６】
次の条件式（６）を満足する、
ことを特徴とする請求項１から請求項５のいずれかに記載のズームレンズ。
（６）０．５＜ｆＬ１／ｆＧＦＦ＜５
但し、
ｆＬ１：前記正のレンズ成分Ｌ１の焦点距離、
ｆＧＦＦ：前記正の屈折力のレンズ群ＧＦＦの焦点距離。
【請求項７】
次の条件式（７）を満足する、
ことを特徴とする請求項１、請求項４又は請求項５に記載のズームレンズ。
（７）０．５＜｜ｆＬ２｜／ｆＬ１＜２０
但し、
ｆＬ１：前記正のレンズ成分Ｌ１の焦点距離、
ｆＬ２：前記レンズ成分Ｌ２の焦点距離。
【請求項８】
次の条件式（８）を満足する、
ことを特徴とする請求項１から請求項７のいずれかに記載のズームレンズ。
（８）０．１＜ＴＬＴ／ｆＴ＜０．９５
但し、
ＴＬＴ：長焦点距離端における無限遠合焦時のレンズ全長、
ｆＴ：長焦点距離端における無限遠合焦時の全系の焦点距離。
【請求項９】
次の条件式（９）を満足する、
ことを特徴とする請求項１から請求項８のいずれかに記載のズームレンズ。
（９）０．１＜ｆ１／ｆＴ＜１
但し、
ｆ１：前記第１レンズ群の焦点距離、
ｆＴ：長焦点距離端における無限遠合焦時の全系の焦点距離。
【請求項１０】
次の条件式（１０）を満足する、
ことを特徴とする請求項１から請求項９のいずれかに記載のズームレンズ。
（１０）０．３＜ｆ２／ｆＧＦ＜３．０
但し、
ｆ２：前記第２レンズ群の焦点距離、
ｆＧＦ：前記合焦レンズ群ＧＦの焦点距離。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、ズームレンズ、レンズ鏡筒及び撮像装置に関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
従来、デジタルカメラ用のズームレンズとして各種タイプが知られている。特に望遠側の焦点距離を伸ばしたズームレンズとしては、一般的に、最も物体側から順に、正、負、後群と続くポジティブリードのズームタイプが使用されており、全ズーム・撮影距離範囲で高い光学性能を有する小型のズームレンズであることが要求されている。また、高速な自動合焦動作（オートフォーカス）を実現するべく、フォーカシングレンズ群の軽量化のために重量の大きい前玉よりも内側のレンズ群を動かすインナーフォーカス方式が知られている。特に、レンズ外径を小さくしやすく軽量な像面に近いレンズ群をフォーカシングレンズ群として用いるリアフォーカス方式が近年多く使用されている。
【０００３】
しかし、従来のリアフォーカス方式では、短焦点距離端側において像面湾曲の変化が大きく、長焦点距離端側において球面収差やコマ収差の変化が大きいことにより、撮影距離の変化に応じて画質が低下するという課題があった。特に、高速ＡＦを目的とするレンズは、フォーカシングレンズ群を更に軽量化するために、少ない枚数で構成されることが多いが、当然ながら、少ない枚数であるほど、撮影距離に応じた収差変動を抑制することが難しい。また、フォーカシングレンズの軽量化のために低比重の硝材を使用する方法もあるが、一般に低比重の硝材は低屈折率なものが多いため、収差変動の抑制効果が弱くなってしまう。
【０００４】
特許文献１には、フォーカシングレンズの軽量化を行う目的で、物体側から順に、正の屈折力の第１レンズ群、負の屈折力の第２レンズ群、正の屈折力の第３レンズ群、正の屈折力の第４レンズ群、負の屈折力の第５レンズ群から構成される５群ズームレンズ構成、あるいは、物体側から順に、正の屈折力の第１レンズ群、負の屈折力の第２レンズ群、正の屈折力の第３レンズ群、正の屈折力の第４レンズ群、負の屈折力の第５レンズ群、負の屈折力の第６レンズ群から構成される６群ズームレンズ構成を有するズームレンズが開示されている。このズームレンズは、フォーカシング時に負の屈折力の第５レンズ群を像側に移動させている（第５レンズ群がフォーカシングレンズを構成している）。
【先行技術文献】
【特許文献】
【０００５】
特開２０１７－０１５９３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
しかしながら、特許文献１のズームレンズは、撮影距離の変化に伴う収差変動を抑制する（例えば、短焦点距離端では像面湾曲の変化を抑制し、長焦点距離端では球面収差やコマ収差の変化を抑制する）という観点で、改善の余地がある。
【０００７】
本発明は、以上の点に鑑みてなされたものであり、撮影距離の変化に伴う収差変動を抑制することができるズームレンズ、レンズ鏡筒及び撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００８】
本実施形態のズームレンズは、物体側から順に、正の屈折力の第１レンズ群と、負の屈折力の第２レンズ群と、後群とを有し、短焦点距離端から長焦点距離端への変倍に際し、隣接する各レンズ群の間隔が変化し、前記後群は、少なくとも１つの負の屈折力のレンズ群と、少なくとも１つの正の屈折力のレンズ群とを有し、前記後群に含まれる負の屈折力のレンズ群のうち、負の屈折力が最も強いレンズ群は、無限遠から近距離へのフォーカシング時に像側に移動する合焦レンズ群ＧＦであり、前記後群に含まれる正の屈折力のレンズ群のうち、前記合焦レンズ群ＧＦの物体側に隣接して配置される正の屈折力のレンズ群ＧＦＦは、最も像側に位置する正のレンズ成分Ｌ１を有し、前記正のレンズ成分Ｌ１は、正レンズＬ１Ｐを有し、次の条件式（１）を満足する、ことを特徴とする。
（１）１．８５＜ＮｄＬ１Ｐ
但し、
ＮｄＬ１Ｐ：前記正レンズＬ１Ｐの屈折率、
である。
【０００９】
本実施形態のズームレンズは、別の態様では、物体側から順に、正の屈折力の第１レンズ群と、負の屈折力の第２レンズ群と、後群とを有し、短焦点距離端から長焦点距離端への変倍に際し、隣接する各レンズ群の間隔が変化し、前記後群は、少なくとも１つの負の屈折力のレンズ群と、少なくとも１つの正の屈折力のレンズ群とを有し、前記後群に含まれる負の屈折力のレンズ群のうち、負の屈折力が最も強いレンズ群は、無限遠から近距離へのフォーカシング時に像側に移動する合焦レンズ群ＧＦであり、前記合焦レンズ群ＧＦよりも像側に位置する少なくとも１つのレンズ群を有し、そのうち最も物体側に配置される正の屈折力を有するレンズ群は、無限遠から近距離へのフォーカシング時に物体側に移動するレンズ群ＧＦＲＰであり、前記レンズ群ＧＦＲＰに含まれる正レンズは１枚のみであり、次の条件式（２４）、及び条件式（２５）を満足する、ことを特徴とする。なお、「レンズ群ＧＦＲＰに含まれる正レンズは１枚のみ」は、レンズ群ＧＦＲＰが１枚の正レンズのみから構成される場合に加えて、１枚の正レンズの他に１枚以上の負レンズを有している場合を含んでいる。
（２４）３５＜νｄＲＰ＜１００
（２５）１．５５＜ＮｄＲＰ
但し、
νｄＲＰ：前記レンズ群ＧＦＲＰに含まれる（を構成する）正レンズのアッベ数、
ＮｄＲＰ：前記レンズ群ＧＦＲＰに含まれる（を構成する）正レンズの屈折率、
である。
【００１０】
本実施形態のズームレンズは、別の態様では、物体側から順に、正の屈折力の第１レンズ群と、負の屈折力の第２レンズ群と、後群とを有し、短焦点距離端から長焦点距離端への変倍に際し、隣接する各レンズ群の間隔が変化し、前記後群は、少なくとも１つの負の屈折力のレンズ群と、少なくとも１つの正の屈折力のレンズ群とを有し、前記後群に含まれる負の屈折力のレンズ群のうち、負の屈折力が最も強いレンズ群は、無限遠から近距離へのフォーカシング時に像側に移動する合焦レンズ群ＧＦであり、前記後群に含まれる正の屈折力のレンズ群のうち、前記合焦レンズ群ＧＦの物体側に隣接して配置される正の屈折力のレンズ群ＧＦＦは、物体側より順に、正レンズＬ４Ｐ、正レンズＬ３Ｐ、負レンズＬ３Ｎ、負レンズＬ２Ｎ、正レンズＬ２Ｐ、正レンズＬ１Ｐからなり、負レンズＬ２Ｎ、負レンズＬ３Ｎはそれぞれ次の条件式（２７）、及び条件式（２８）を満足する、ことを特徴とする。
（２７）１．９１＜ＮｄＬ２Ｎ
（２８）１．９１＜ＮｄＬ３Ｎ
但し、
ＮｄＬ２Ｎ：前記負レンズＬ２Ｎの屈折率、
ＮｄＬ３Ｎ：前記負レンズＬ３Ｎの屈折率、
である。
【発明の効果】
（【００１１】以降は省略されています）
